Introduction

Le modèle présenté dans le tuto est une 306 1.8 16v phase 3.

Suite à la casse de la durite qui va du moteur/boîtier du thermostat au radiateur de chauffage je procède au remplacement de celle-ci.

Je n'ai pas vidangé le circuit puisque tout le liquide s'est échappé en roulant par la fuite.

Si vous voulez savoir comment vidanger le circuit référez-vous au tuto sur le remplacement de la sonde de température d'eau.

Sur mon modèle il faut 5.5 litres de liquide de refroidissement. Vous n'aurez pas besoin d'outil spécifique, simplement d'un bac pour récupérer le liquide usagé et d'une bouteille en plastique (1.5L ou 2L) qui servira lors du remplissage.

Parts

  1. La durite est une durite double. Il est impossible d'en changer qu'une. Durite HS La fuite venait de là
    • La durite est une durite double. Il est impossible d'en changer qu'une.

    • Durite HS

    • La fuite venait de là

    • Colliers de fixation

  2. Retirez les colliers de serrage et placez-les plus haut sur les durites. Puis retirez les 2 durites en tirant dessus. Puis retirez les 2 durites en tirant dessus.
    • Retirez les colliers de serrage et placez-les plus haut sur les durites.

    • Puis retirez les 2 durites en tirant dessus.

  3. Etant donné que la durite était HS j'ai décidé de couper les 2 avant de sortir le reste. Le "boîtier" de la durite est rentré en force dans l'alésage, le joint torique faisant l'étanchéité. Pour assurer le maintien le boîtier est muni d'une agrafe. Tournevis
    • Etant donné que la durite était HS j'ai décidé de couper les 2 avant de sortir le reste.

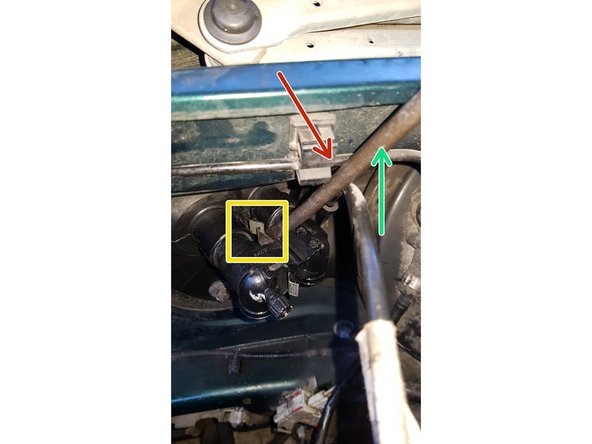

    • Le "boîtier" de la durite est rentré en force dans l'alésage, le joint torique faisant l'étanchéité. Pour assurer le maintien le boîtier est muni d'une agrafe.

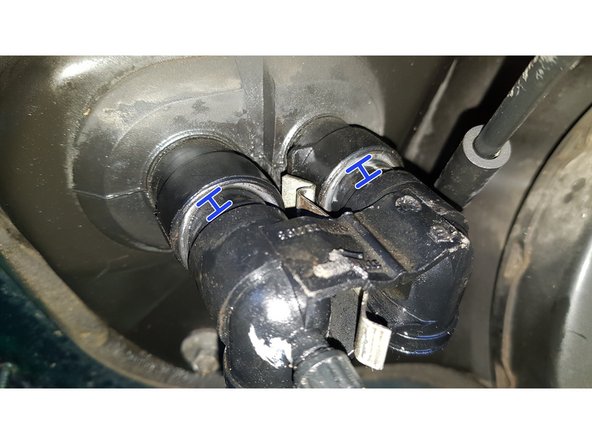

    • Tournevis

    • Placez le tournevis derrière l'agrafe pour la sortir de l'épaulement

    • puis en le posant sur la durite de frein faîtes levier pour sortir le boîtier.

    • N'endommagez surtout pas la durite de frein!

    • Vous êtes obligé de poser votre tournevis à cet endroit

    • Le boîtier a commencé a sortir.

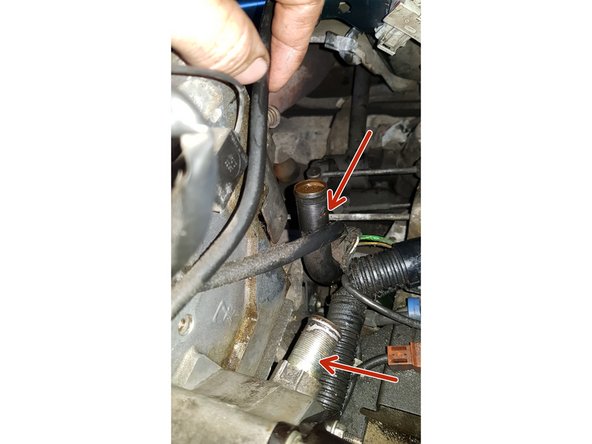

  4. Nettoyez toutes les portées et vérifiez que les joints ne sont pas restés dans les alésages. Nettoyez toutes les portées et vérifiez que les joints ne sont pas restés dans les alésages.
    • Nettoyez toutes les portées et vérifiez que les joints ne sont pas restés dans les alésages.

  5. Ancienne durite Colliers de serrage à conserver.
    • Ancienne durite

    • Colliers de serrage à conserver.

    • En plus de la longueur des durites, l'emplacement des bouchons de purge est aussi différent.

    • Je ne sais pas à quoi sert cette pièce fournie avec la durite neuve, je ne l'ai pas réutilisé.

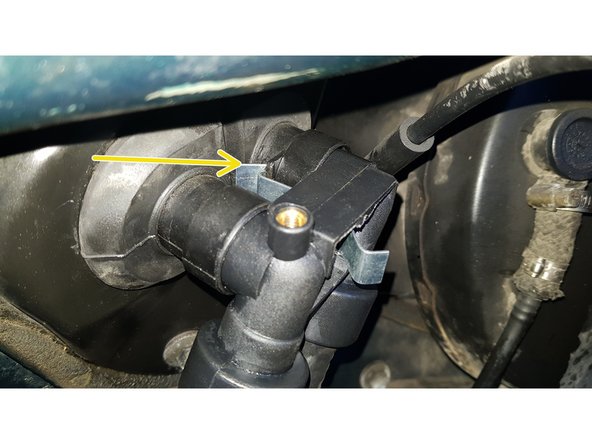

  6. Vérifiez que les joints neufs sont bien en place. Puis placez le boîtier à sa place jusqu'au "clic" que fera l'agrafe. Puis placez le boîtier à sa place jusqu'au "clic" que fera l'agrafe.
    • Vérifiez que les joints neufs sont bien en place.

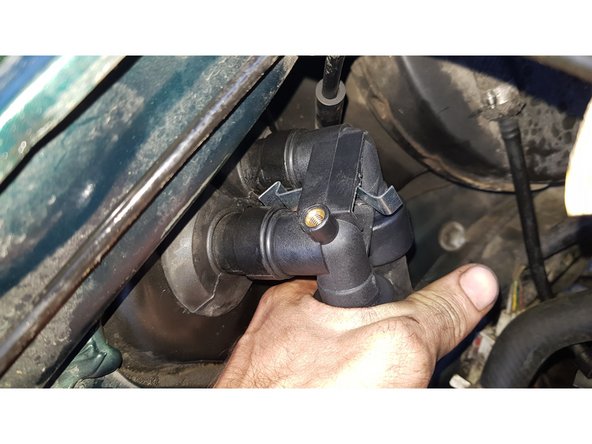

    • Puis placez le boîtier à sa place jusqu'au "clic" que fera l'agrafe.

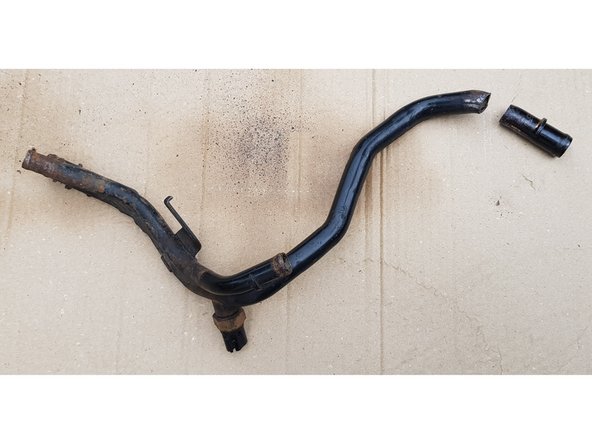

  7. On voit tout de suite le problème que pose la longueur de la durite neuve. Si on la laisse comme ça et qu'on la met à sa place, elle va se pincer et empêcher l'eau de circuler. J'ai donc coupé une durite d'eau en métal qu'il me restait pour faire un raccord.
    • On voit tout de suite le problème que pose la longueur de la durite neuve.

    • Si on la laisse comme ça et qu'on la met à sa place, elle va se pincer et empêcher l'eau de circuler.

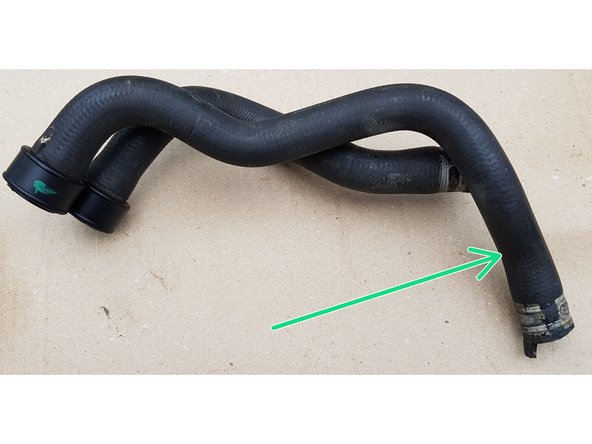

    • J'ai donc coupé une durite d'eau en métal qu'il me restait pour faire un raccord.

    • Jai également coupé l'ancienne durite.

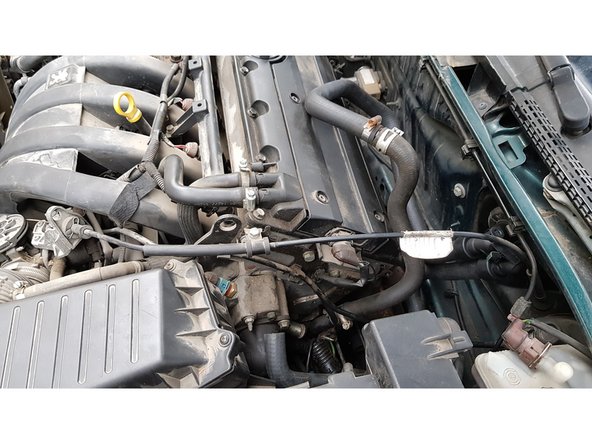

  8. Ancienne durite coupée Raccord Placez l'ancienne durite sur le boîtier du thermostat et fixez-la avec un collier de serrage puis raccordez avec la durite neuve.
    • Ancienne durite coupée

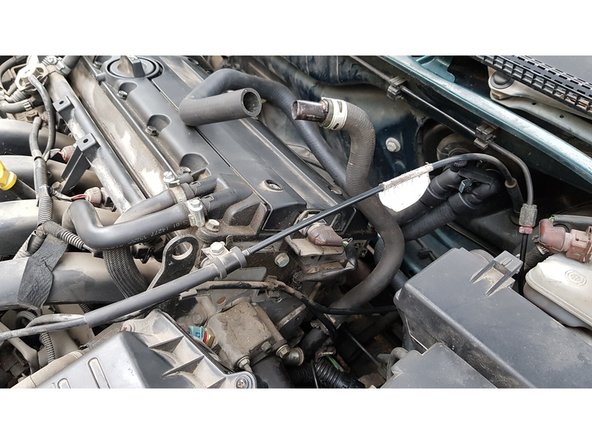

    • Raccord

    • Placez l'ancienne durite sur le boîtier du thermostat et fixez-la avec un collier de serrage puis raccordez avec la durite neuve.

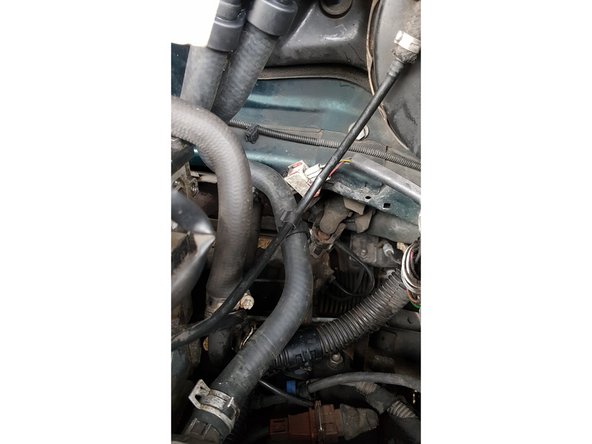

  9. Emplacement de la durite Durite Autre durite autre problème. L'angle au bout de la durite empêche celle-ci de se mettre en place, il faut donc la couper.
    • Emplacement de la durite

    • Durite

    • Autre durite autre problème. L'angle au bout de la durite empêche celle-ci de se mettre en place, il faut donc la couper.

    • Une fois coupée, mettez-la en place et fixez-la avec un collier de serrage.

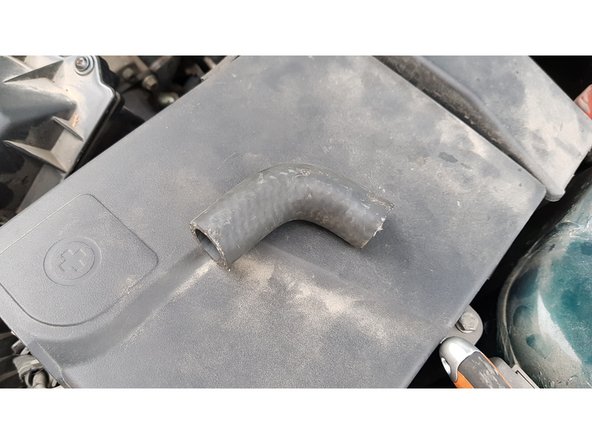

  10. J'ai retiré un morceau de 100mm. J'ai retiré un morceau de 100mm.

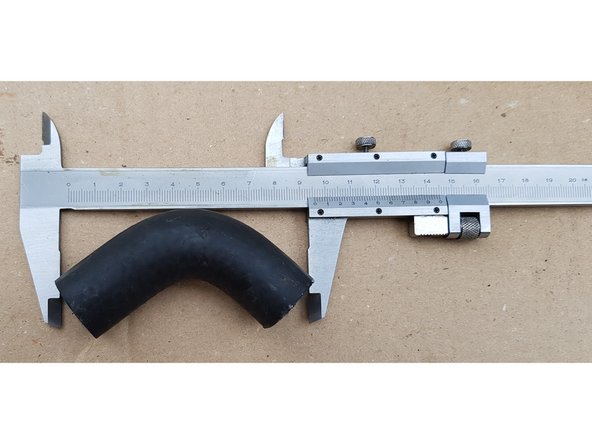

    • J'ai retiré un morceau de 100mm.

  11. Retirez le bouchon de purge sur le boîtier neuf que vous venez d'installer. Tournez d'un quart de tour le bouchon de purge placé sur le radiateur de refroidissement à côté de l'entrée d'air. Avec une clé BTR de 5mm retirez la vis de purge placée sur le boîtier du thermostat.
    • Retirez le bouchon de purge sur le boîtier neuf que vous venez d'installer.

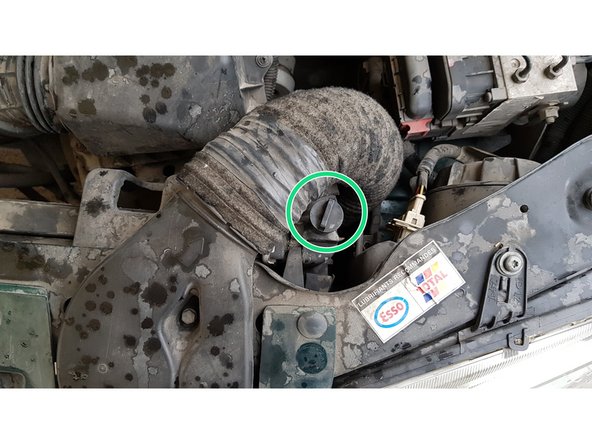

    • Tournez d'un quart de tour le bouchon de purge placé sur le radiateur de refroidissement à côté de l'entrée d'air.

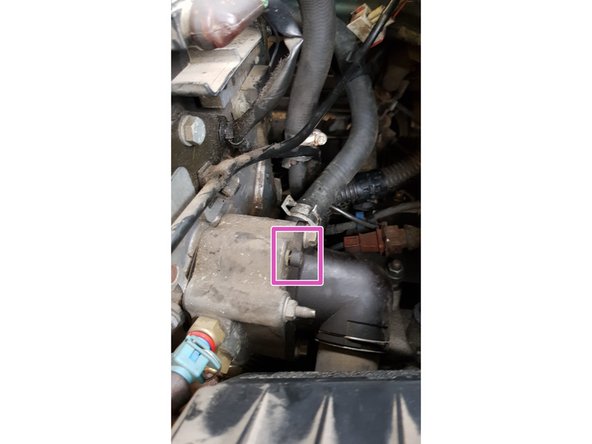

    • Avec une clé BTR de 5mm retirez la vis de purge placée sur le boîtier du thermostat.

    • Ne perdez pas le petit joint qui est dessus.

  12. Remplissez le vase d'expansion puis placez une bouteille dedans. Assurez-vous qu'une fois la bouteille dans le réservoir il n'y ait pas de fuite.

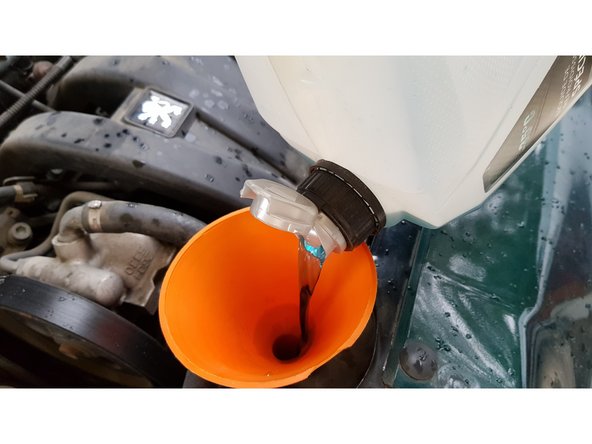

    • Remplissez le vase d'expansion puis placez une bouteille dedans.

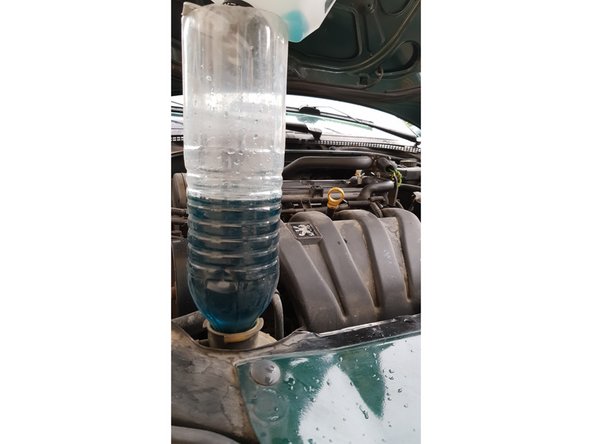

    • Assurez-vous qu'une fois la bouteille dans le réservoir il n'y ait pas de fuite.

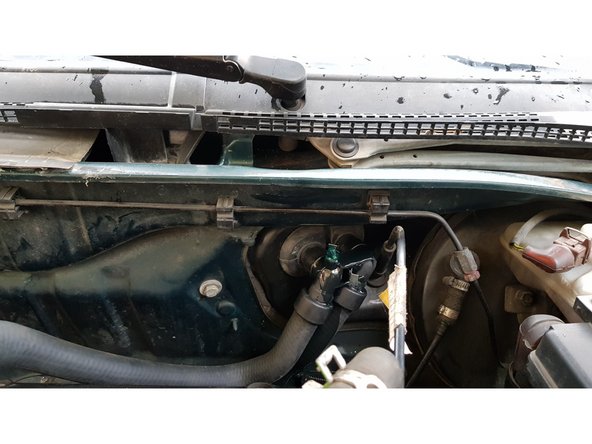

  13. Placez votre bassine sous les purgeurs. Dès que le liquide s'écoule en continu sur un purgeur, fermez-le. Dès que le liquide s'écoule en continu sur un purgeur, fermez-le.

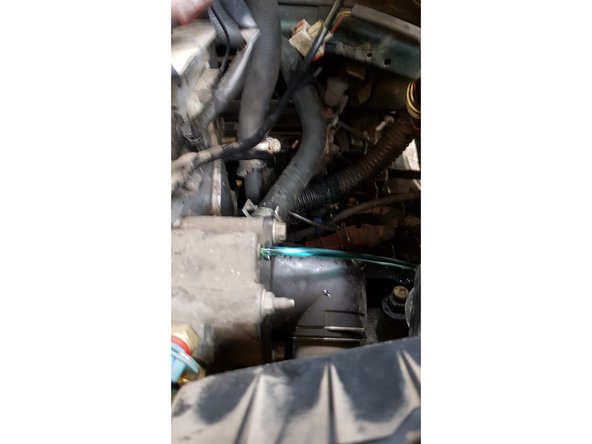

    • Placez votre bassine sous les purgeurs.

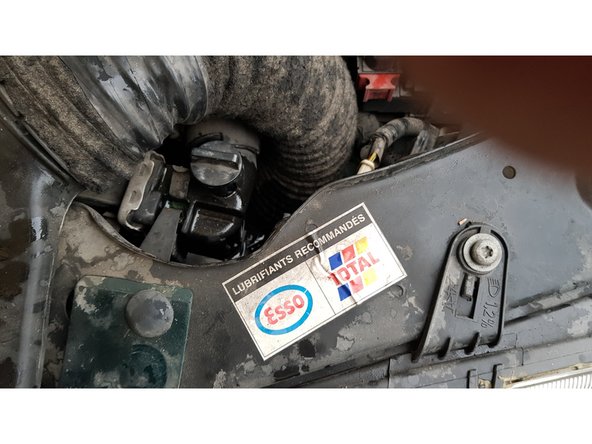

    • Dès que le liquide s'écoule en continu sur un purgeur, fermez-le.

  14. Pour éviter que la durite neuve bouge trop lorsque je vais rouler avec la voiture j'ai placé celle-ci dans une sorte de collier en plastique double que j'ai attaché au crochet pour suspendre le moteur à une grue d'atelier. Puisque la durite neuve est située plus haut que le niveau max du réservoir il faut remplir la bouteille jusqu'à ce que le niveau du liquide soit plus haut. Vous devriez voir les bulles d'air s'échapper par la bouteille.
    • Pour éviter que la durite neuve bouge trop lorsque je vais rouler avec la voiture j'ai placé celle-ci dans une sorte de collier en plastique double que j'ai attaché au crochet pour suspendre le moteur à une grue d'atelier.

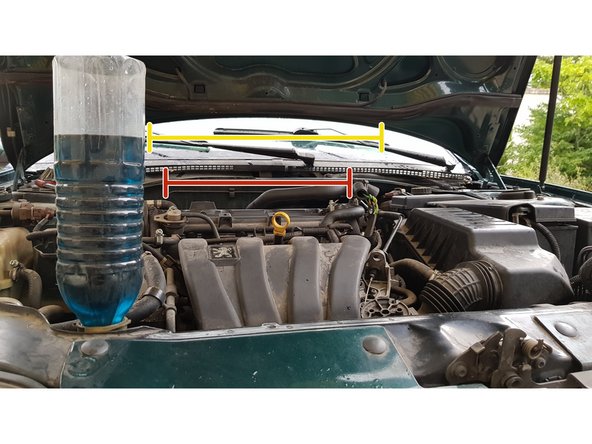

    • Puisque la durite neuve est située plus haut que le niveau max du réservoir il faut remplir la bouteille jusqu'à ce que le niveau du liquide soit plus haut. Vous devriez voir les bulles d'air s'échapper par la bouteille.

    • Niveau de la bouteille

    • Niveau du circuit le plus haut

    • Etant donné que le vase d'expansion sera plein du liquide va s'écouler par le trop-plein sous l'antibrouillard avant droit, n'oubliez pas de placer le bac de vidange à cet endroit contre la roue.

    • Démarrez le moteur pour faire s'échapper les dernières bulles d'air et pour faire s'ouvrir le thermostat. Le niveau va baisser, complétez au fur et à mesure jusqu'à ce qu'il n'y ait plus de bulles d'air.

    • Pour accélérer la purge de l'air vous pouvez mettre quelques coups d'accélérateur.

    • Retirez la bouteille et fermez avec le bouchon.

    • Laissez la température monter jusqu'au déclenchement du ventilateur. Attendre l'arrêt du ventilateur puis attendre que le moteur refroidisse. Quand le moteur est froid vérifiez le niveau et faites l'appoint ou retirez l'excédant.

Ligne d'arrivée

2 autres ont terminé cette réparation.

laurent.immo13003

Membre depuis le 03/03/2016

12 942 Réputation

155 tutoriels rédigés

8 commentaires

bonjour,beau tuto,bien expliqué,merci,cela m’a bien aidé pour changer les deux durites sur mon cabriolet

boudaultthierry - Réponse

Bonjour,

J’ai une micro fuite au niveau du coude de cette durite supérieure (306 HDi phase 3) , vers ce qu’il semble être un joint. Si il y a un joint, se vend t’il séparément ou faut il acheté la durite complète?

Salim Guesmi - Réponse

en effet, j ai pris cette référence ^^ 6464QX Merci

Stéphane Beaujeault - Réponse

Bonjour, je crois que mon frère (c’est sa voiture) avait acheté celle-ci STC - T408610.

laurent.immo13003 - Réponse

Bonjour Stéphane,

Si ça fuit à l’intérieur il y a très peu de chance que ça viennent des durites qui sont sous le capot. En général ça vient effectivement du radiateur de chauffage qui est défaillant et oui il faut démonter le tableau de bord. Je n’ai pas changé le radiateur de chauffage sur la 306 mais pour avoir déjà essayé de démonter le tableau de bord je peux vous dire que c’est une vrai galère.

Bon courage

laurent.immo13003 - Réponse
