Introduction

Remplacement du kit de distribution (courroie + galet tendeur + pompe à eau) sur 1.4 injection

  1. Placez une bassine sous la durite inférieure du radiateur, puis déconnectez la
    • Placez une bassine sous la durite inférieure du radiateur, puis déconnectez la

    • Une fois tout le liquide évacué, reconnecter la durite inférieure.

    • Ne pas oublié de déposer à la déchetterie votre vieux LDR

  2. Dévissez les 2 vis de fixation du carter de distribution Dévissez les 2 vis de fixation du carter de distribution Dévissez les 2 vis de fixation du carter de distribution
    • Dévissez les 2 vis de fixation du carter de distribution

    Distribution faites conjointement avec le joint de culasse durant lequel tout le haut moteur a été refait…

    hrmuller t - Réponse

    Perso après ce tuto faites en un autre'“ comment changer votre joint de cache culbuteurs” on voit bien qu’il est fissuré, et votre moteur est sale.

    guy Betting - Réponse

  3. Retirez le carter en le tirant simplement ver le haut
    • Retirez le carter en le tirant simplement ver le haut

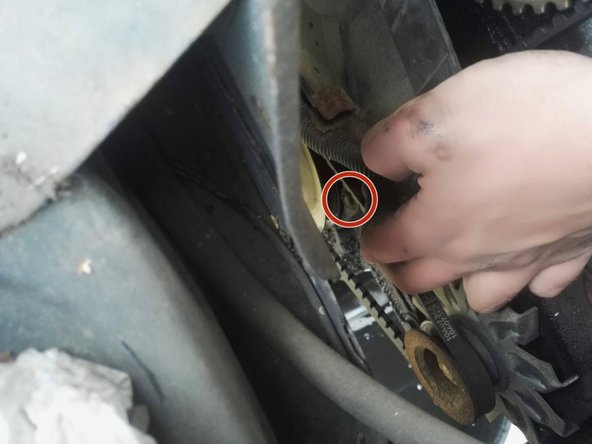

  4. Détachez la gaine électrique du carter Dévissez les 3 vis de fixation du carter inférieur puis retirez le Dévissez les 3 vis de fixation du carter inférieur puis retirez le
    • Détachez la gaine électrique du carter

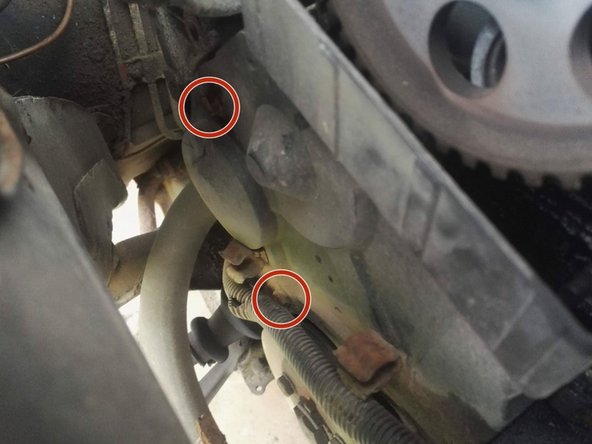

    • Dévissez les 3 vis de fixation du carter inférieur puis retirez le

  5. Aligner approximativement le trou dans la poulie d'arbre à came (rouge) au trou de pigeage dans la culasse (vert) (rester un peu avant) Pour se faire, faire tourner le moteur à la main à l'aide d'une clé sur l'écrou de fixation de la poulie de vilebrequin en "serrant" l'écrou, le moteur va tourner.
    • Aligner approximativement le trou dans la poulie d'arbre à came (rouge) au trou de pigeage dans la culasse (vert) (rester un peu avant)

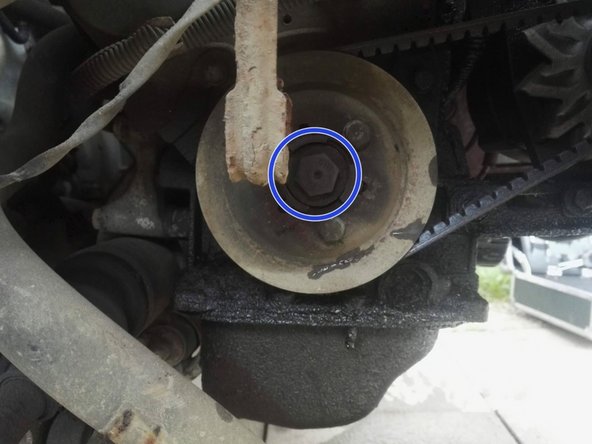

    • Pour se faire, faire tourner le moteur à la main à l'aide d'une clé sur l'écrou de fixation de la poulie de vilebrequin en "serrant" l'écrou, le moteur va tourner.

  6. Une fois les 2 trous presque alignés, préangager la pige dans le trou du volant moteur (ici une vis de ø6mm) En continuant d'essayer d'enfoncer la pige, faire doucement tourner le moteur jusqu'à ce que la pige s'enfonce et que le moteur se retrouve bloqué En continuant d'essayer d'enfoncer la pige, faire doucement tourner le moteur jusqu'à ce que la pige s'enfonce et que le moteur se retrouve bloqué
    • Une fois les 2 trous presque alignés, préangager la pige dans le trou du volant moteur (ici une vis de ø6mm)

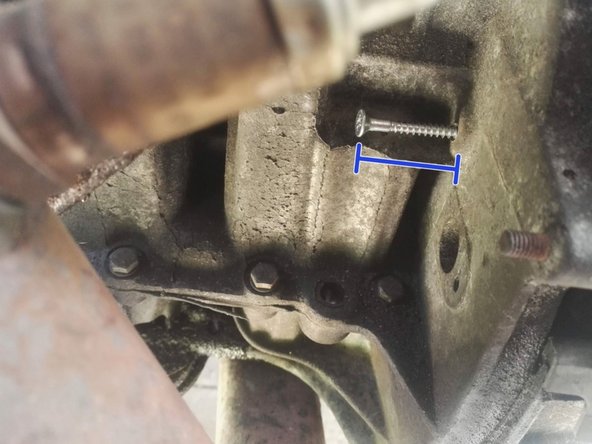

    • En continuant d'essayer d'enfoncer la pige, faire doucement tourner le moteur jusqu'à ce que la pige s'enfonce et que le moteur se retrouve bloqué

    Si la beauté vous importe tellement, pensez à relire vos messages et corriger la syntaxe …

    En attendant, il n'y a aucun effort sur cette pige, couper un forêt reviens à encore plus de «bricolage», d'autant que l'idée derrière ce genre de tutoriel c'est de rendre le tout accessible à tout le monde, tout le monde n'a pas forcément de disqueuse pour sacrifier un foret de 6…

    hrmuller t - Réponse

    Quel est l'intérêt de perdre un forêt ?

    De montrer un beau tutoriel, et non un bricolage avec une vis vulgaire vis à bois, que vous appelez “PIGE”.

    guy Betting - Réponse

    Quel est l'intérêt de perdre un forêt ?

    hrmuller t - Réponse

    Franchement ça fait vraiment bricolo un vis, vous n’avez pas foret de 6 mm, que vous coupez s’il est trop long.

    guy Betting - Réponse

  7. Une fois le volant moteur bloqué, les trous de pigeages de la poulie d'arbre à came doivent être alignés, mettre également la pige en place (foret ø8mm ici)
    • Une fois le volant moteur bloqué, les trous de pigeages de la poulie d'arbre à came doivent être alignés, mettre également la pige en place (foret ø8mm ici)

  8. Dévissez et déposez le galet tendeur (Déjà déposé sur la photo) Retirez la courroie
    • Dévissez et déposez le galet tendeur (Déjà déposé sur la photo)

    • Retirez la courroie

  9. Dévissez légèrement la vis Dévissez complètement l'écrou Rapprocher l'alternateur du moteur afin de libérer la tension, déposez la courroie.

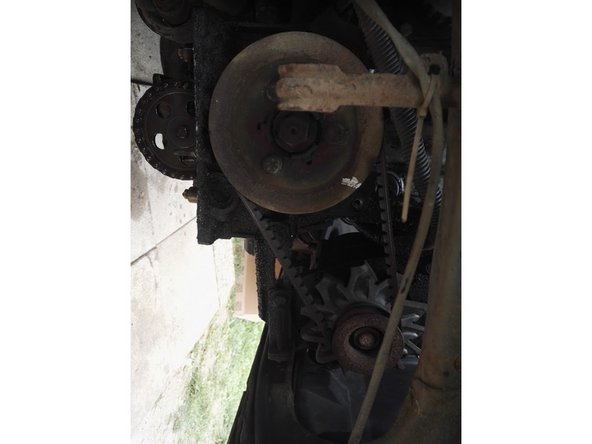

    • Dévissez légèrement la vis

    • Dévissez complètement l'écrou

    • Rapprocher l'alternateur du moteur afin de libérer la tension, déposez la courroie.

    • Pour une facilité d'accès on peut déposer la roue avant droite

  10. Remontez le nouveau galet tendeur (sans le serrer complètement) Déposez la pompe à eau Vérifiez que les pompes à eau sont identiques
    • Remontez le nouveau galet tendeur (sans le serrer complètement)

    • Déposez la pompe à eau

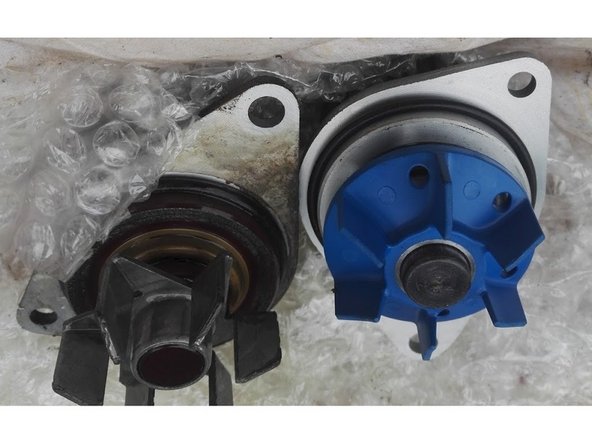

    • Vérifiez que les pompes à eau sont identiques

  11. Remontez la nouvelle pompe à eau
    • Remontez la nouvelle pompe à eau

  12. Mettre en place la courroie en commençant par le bas, puis la poulie d'arbre à came (haut) La courroie doit être un minimum tendue entre les deux poulies
    • Mettre en place la courroie en commençant par le bas, puis la poulie d'arbre à came (haut)

    • La courroie doit être un minimum tendue entre les deux poulies

    • Finir par la pompe à eau puis le galet tendeur

  13. Mettre le galet en appui sur la courroie, puis à l'aide d'un tournevis faire levier (Placer le tournevis dans le petit carré du galet) une fois la courroie tendue serrer le galet Pour vérifier la tension de la courroie, "tordre" le brin le plus long de la courroie, vous ne devez pas faire plus d'un quart de tour Pour vérifier la tension de la courroie, "tordre" le brin le plus long de la courroie, vous ne devez pas faire plus d'un quart de tour
    • Mettre le galet en appui sur la courroie, puis à l'aide d'un tournevis faire levier (Placer le tournevis dans le petit carré du galet) une fois la courroie tendue serrer le galet

    • Pour vérifier la tension de la courroie, "tordre" le brin le plus long de la courroie, vous ne devez pas faire plus d'un quart de tour

    pour la tension du tendeur prendre une tige carre de 8 mm couder en L sur ca longueur placer a 10cm une ficelle avec un poid de 1.5kg pour avoir la bonne tention costructeur.

    puis serrer le galet faite faire deux tour au moteur a la main puis desserer le galet avec son poid et resserer

    Manuel LATAMBAS - Réponse

  14. Remontez la courroie d'alternateur Mettre la courroie sous tension, revisser l'écrou rouge (sans le serrer), visser la vis (verte) pour mettre la courroie sous tension
    • Remontez la courroie d'alternateur

    • Mettre la courroie sous tension, revisser l'écrou rouge (sans le serrer), visser la vis (verte) pour mettre la courroie sous tension

    • Controler la tension en poussant, elle ne doit pas prendre trop de flèche.

    • Retirez les 2 piges (Poulie d'arbre à cames et volant moteur)

    • Faire tourner le moteur à la main (Même procédé que pour la mise en place des piges) et vérifier que rien ne bloque (effectuer au moins 2 tours)

    • Remontez les différents éléments du carter de distribution (Etape 4 à 1)

    • Remplissez et purger le circuit de refroidissement

Ligne d'arrivée
