Introduction

Faite chauffer le moteur avant de commencer la vidange pour que l'huile soit plus fluide

  1. Lever le véhicule à l'aide du cric et le mettre en sécurité sur chandelles Ouvrir le capot Retirer le cache moteur en le tirant vers le haut
    • Lever le véhicule à l'aide du cric et le mettre en sécurité sur chandelles

    • Ouvrir le capot

    • Retirer le cache moteur en le tirant vers le haut

    • Retirer la jauge à huile et le bouchon de remplissage

  2. Retirer les 7 vis Retirer la plaque sous moteur Retirer la plaque sous moteur
    • Retirer les 7 vis

    • Retirer la plaque sous moteur

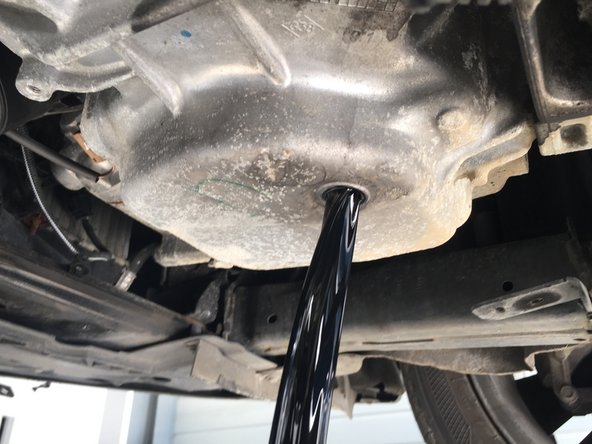

  3. Mettre un bac sous le véhicule A l'aide du carré de vidange deviser le bouchon de vidange Laisser couler l'huile jusqu'au goutte à goutte
    • Mettre un bac sous le véhicule

    • A l'aide du carré de vidange deviser le bouchon de vidange

    • Laisser couler l'huile jusqu'au goutte à goutte

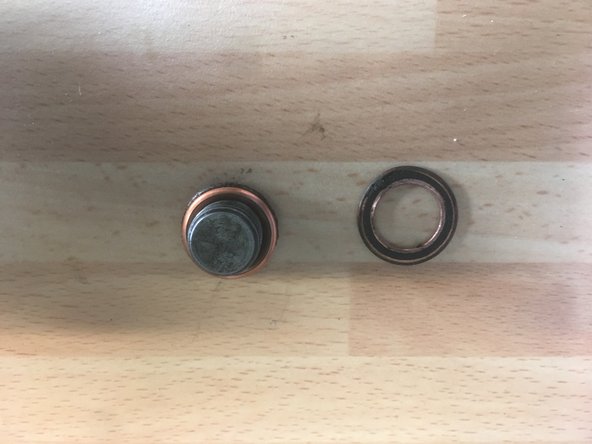

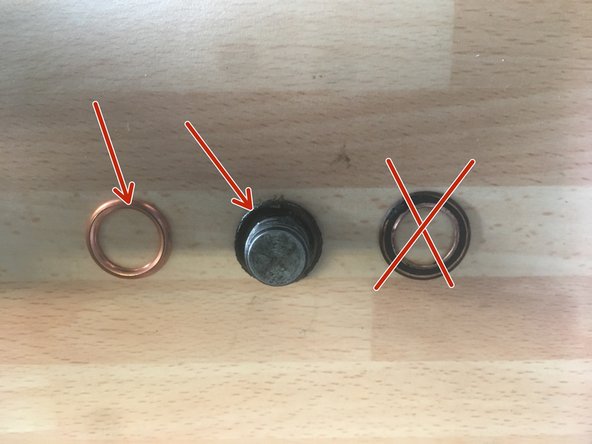

  4. Remplacer le joint du bouchon de vidange Remplacer le joint du bouchon de vidange Remplacer le joint du bouchon de vidange
    • Remplacer le joint du bouchon de vidange

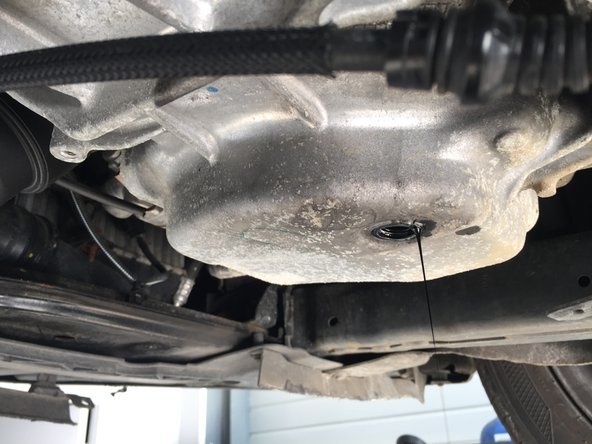

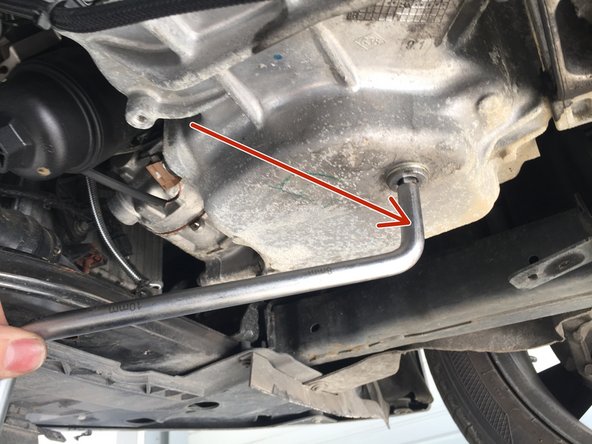

  5. Remonter le bouchon de vidange avec le joint cuivre neuf Serrer le à l'aide du carré de vidange Serrer le à l'aide du carré de vidange
    • Remonter le bouchon de vidange avec le joint cuivre neuf

    • Serrer le à l'aide du carré de vidange

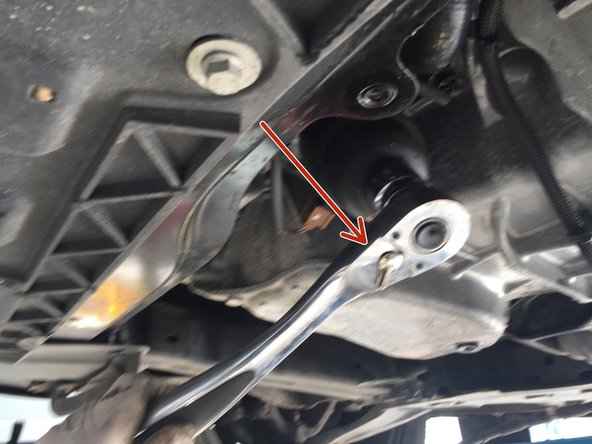

  6. Desserrer le filtre à huile a l'aide du cliquet et de la douille de 27 Retirer le filtre à huile Retirer le filtre à huile
    • Desserrer le filtre à huile a l'aide du cliquet et de la douille de 27

    • Retirer le filtre à huile

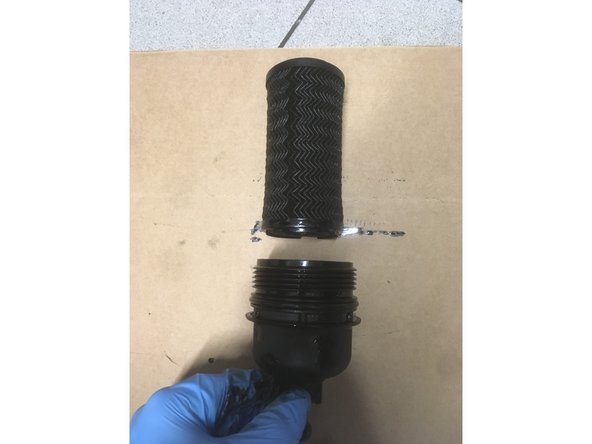

  7. Retirer la cartouche du filtre à huile en la tirant vers le haut Retirer la cartouche du filtre à huile en la tirant vers le haut
    • Retirer la cartouche du filtre à huile en la tirant vers le haut

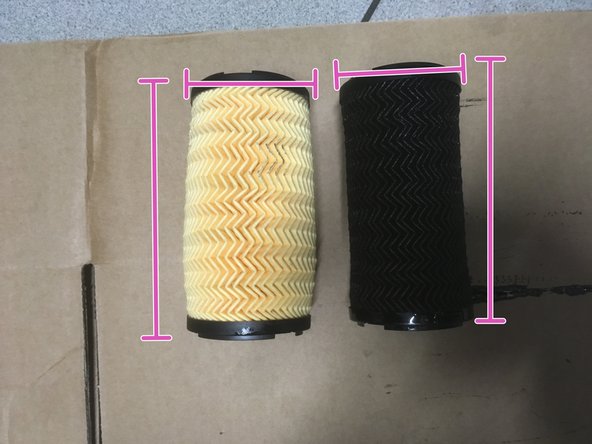

  8. Vérifier la correspondance entre l'ancien et le nouveau filtre à huile
    • Vérifier la correspondance entre l'ancien et le nouveau filtre à huile

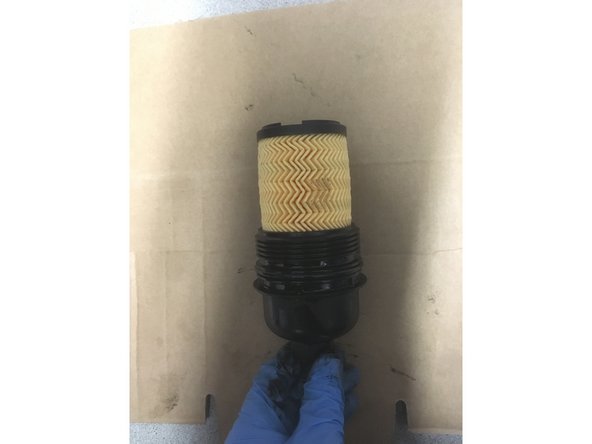

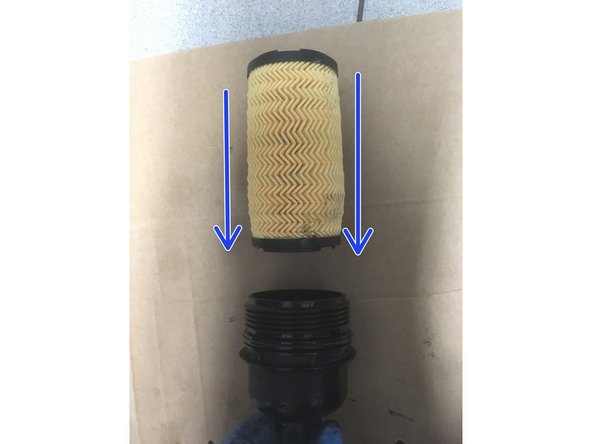

  9. Remplacer le joint du filtre à huile Monter la nouvelle cartouche du filtre en la clipsant vers le bas Monter la nouvelle cartouche du filtre en la clipsant vers le bas
    • Remplacer le joint du filtre à huile

    • Monter la nouvelle cartouche du filtre en la clipsant vers le bas

  10. Remonter le filtre à huile à l'aide du cliquet et la douille de 27 Remonter le filtre à huile à l'aide du cliquet et la douille de 27
    • Remonter le filtre à huile à l'aide du cliquet et la douille de 27

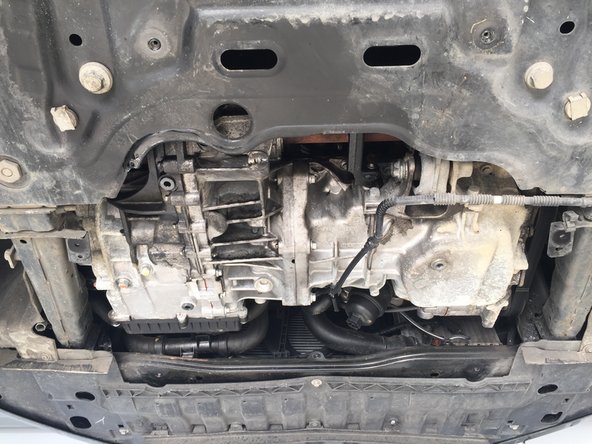

  11. Remonter la plaque sous moteur Remettre les 7 vis
    • Remonter la plaque sous moteur

    • Remettre les 7 vis

  12. Remettre le véhicule au sol Verser l'huile préconiser par le constructeur dans le moteur par l'orifice de remplissage.
    • Remettre le véhicule au sol

    • Verser l'huile préconiser par le constructeur dans le moteur par l'orifice de remplissage.

    • Vérifier le niveau d'huile avec la jauge

    • Remettre la jauge et le bouchon puis démarrer le moteur pour remplir le filtre à huile

    • ATTENTION DE NE PAS DÉPASSER LE NIVEAU MAXI

    • Vérifier de nouveau le niveau d'huile avec la jauge

  13. Le filtre à air se trouve ici Le filtre à air se trouve ici
    • Le filtre à air se trouve ici

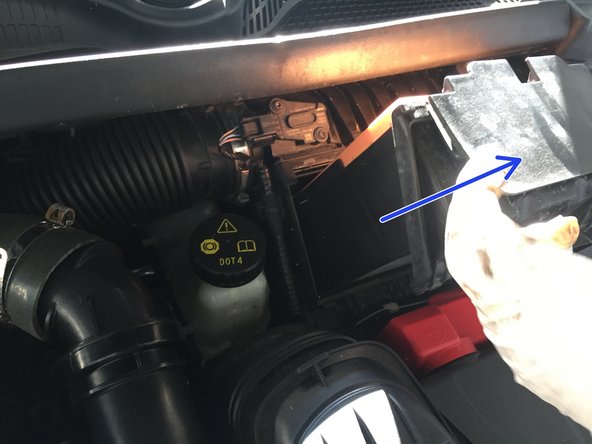

  14. Ouvrir la boite à air en la de-clipsant vers le bas Tirer la vers vous.
    • Ouvrir la boite à air en la de-clipsant vers le bas

    • Tirer la vers vous.

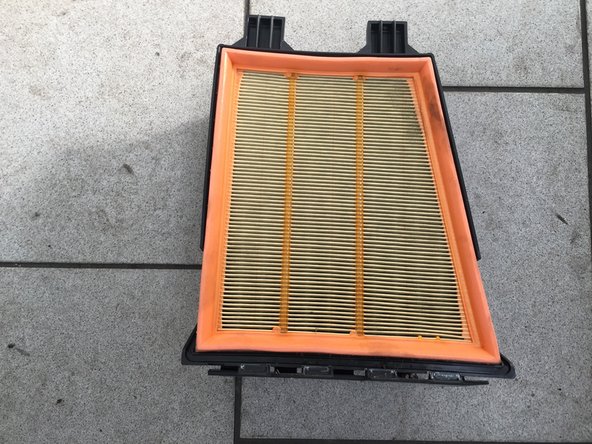

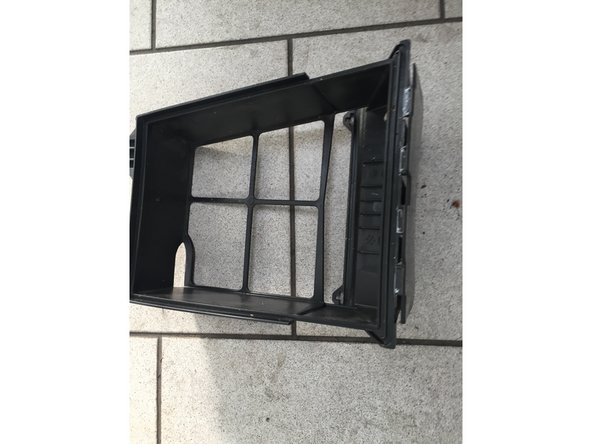

  15. Retirer l'ancien filtre Retirer l'ancien filtre
    • Retirer l'ancien filtre

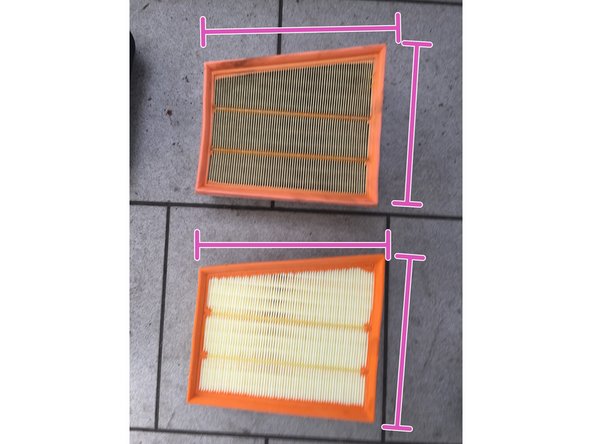

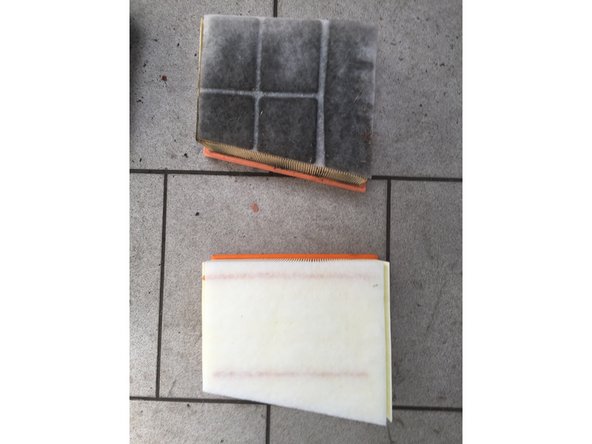

  16. Vérifier la correspondance entre l'ancien et le nouveau filtre à air Vérifier la correspondance entre l'ancien et le nouveau filtre à air
    • Vérifier la correspondance entre l'ancien et le nouveau filtre à air

  17. Installer le nouveau filtre à air Installer le nouveau filtre à air
    • Installer le nouveau filtre à air

  18. Le filtre à carburant est situé sous le véhicule sous le coté arrière gauche Le filtre à carburant est situé sous le véhicule sous le coté arrière gauche
    • Le filtre à carburant est situé sous le véhicule sous le coté arrière gauche

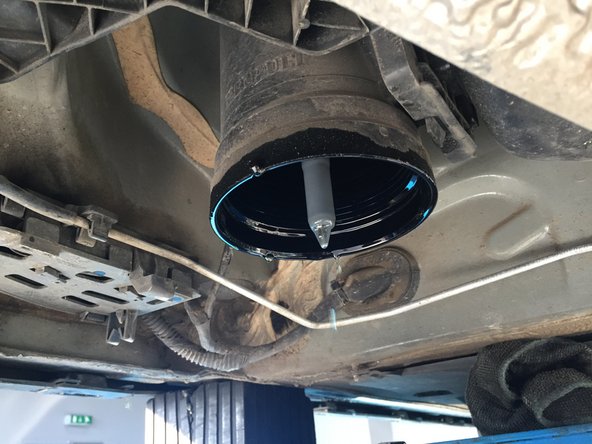

  19. Démonter le filtre à l'aide du cliquet et de la douille de 27 ou 32 selon model Démonter le filtre à l'aide du cliquet et de la douille de 27 ou 32 selon model Démonter le filtre à l'aide du cliquet et de la douille de 27 ou 32 selon model
    • Démonter le filtre à l'aide du cliquet et de la douille de 27 ou 32 selon model

  20. Vérifier la correspondance entre l'ancien et le nouveau filtre à carburant
    • Vérifier la correspondance entre l'ancien et le nouveau filtre à carburant

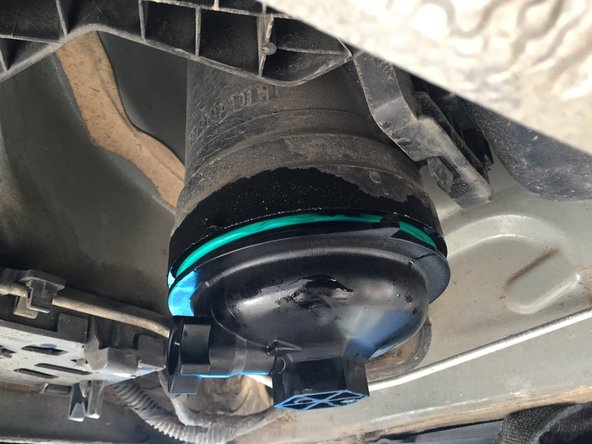

  21. Installer le nouveau filtre à carburant Serrer le à l'aide du cliquet et de la douille de 27 Remonter la plaque de protection
    • Installer le nouveau filtre à carburant

    • Serrer le à l'aide du cliquet et de la douille de 27

    • Remonter la plaque de protection
