Introduction

Intervenir sur des jambes de force est très dangereux voire mortel. Si vous êtes débutant, hésitant ou n'avez pas de matériel de qualité ne touchez à rien.

Il existe 2 types d'amortisseurs : à huile et à gaz.

Si vos amortisseurs neufs sont à huile et que la tige est enfoncée c'est normal par contre s'ils sont à gaz la tige doit être remontée au maximum.

Dans ce tuto, les amortisseurs neufs sont à gaz.

L'intervention effectuée est du côté gauche car c'est le côté sur lequel il faut prendre le plus de précaution.

  1. Repérez tout ce qui est attaché à la jambe de force et qu'il faudra retirer plus tard. Biellette de barre stab Capteur ABS
    • Repérez tout ce qui est attaché à la jambe de force et qu'il faudra retirer plus tard.

    • Biellette de barre stab

    • Capteur ABS

    • Boulons qui relient la jambe de force à la fusée.

    • Flexible de frein

  2. Les coupelles de suspension sont maintenues par 3 vis mais seulement 2 sont accessibles, il faut donc retirer le tablier et les essuie-glaces. Avec un petit tournevis plat retirez les capuchons. Avec une douille de 14mm retirez les écrous.
    • Les coupelles de suspension sont maintenues par 3 vis mais seulement 2 sont accessibles, il faut donc retirer le tablier et les essuie-glaces.

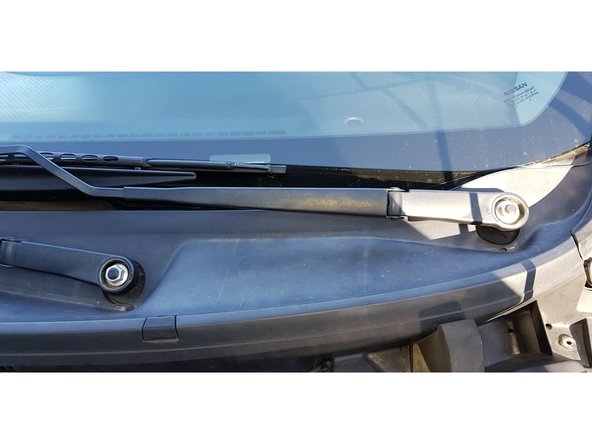

    • Avec un petit tournevis plat retirez les capuchons.

    • Avec une douille de 14mm retirez les écrous.

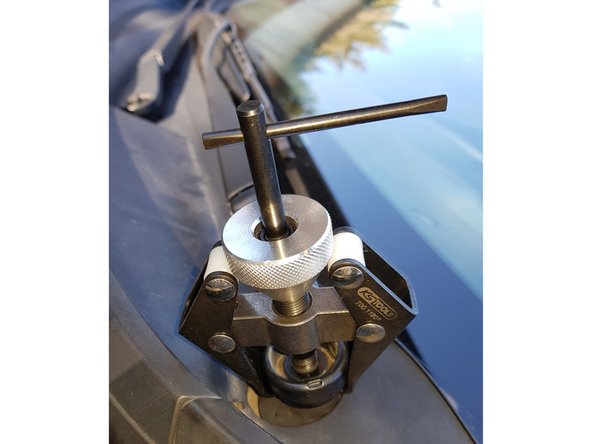

    • Avec un extracteur d'essuie-glace retirez les essuie-glaces (quelques coups de marteau sur la vis si vous n'êtes pas outillé suffiront mais prenez garde au pare-brise).

  3. Avec un tournevis cruciforme retirez les 2 vis qui se trouvent de chaque côté de la voiture. Repérez les 5 agrafes. Placez un tournevis dans la partie supérieure de l'agrafe et un dans la partie inférieure.

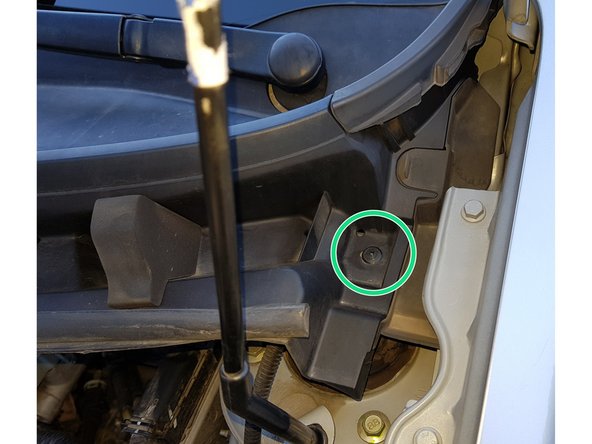

    • Avec un tournevis cruciforme retirez les 2 vis qui se trouvent de chaque côté de la voiture.

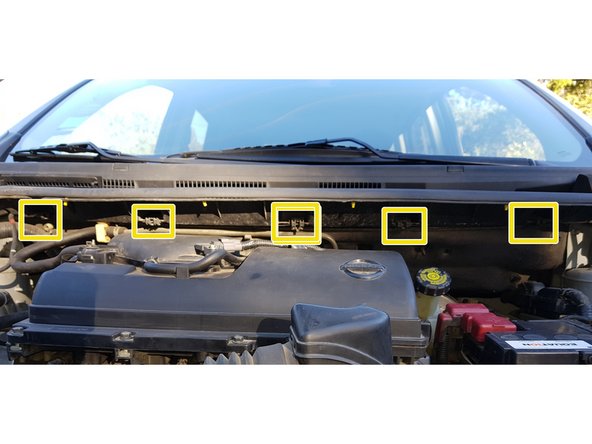

    • Repérez les 5 agrafes.

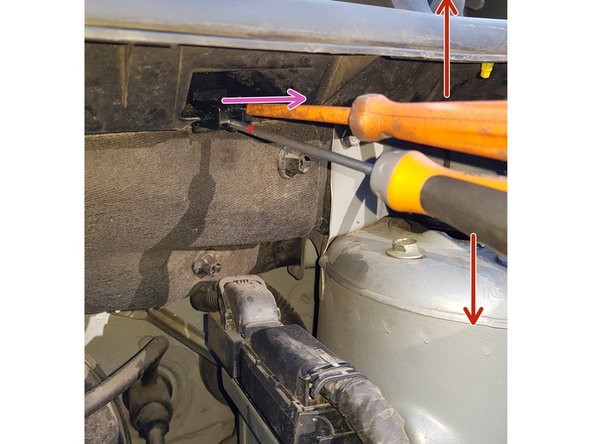

    • Placez un tournevis dans la partie supérieure de l'agrafe et un dans la partie inférieure.

    • Faites levier avec les tournevis et

    • avec une pince à bec long tirez sur l'agrafe.

  4. De chaque côté du tablier retirez les carters de protection en tirant dessus. Il sont maintenus par 2 clips en plastique. Tirez doucement sur le tablier. Le tablier est toujours relié à la durite du lave-glace.

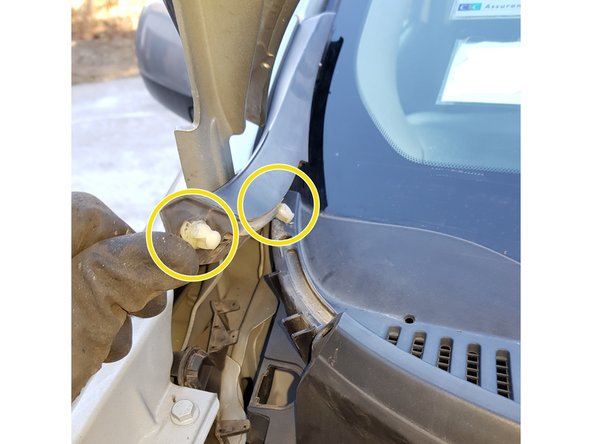

    • De chaque côté du tablier retirez les carters de protection en tirant dessus. Il sont maintenus par 2 clips en plastique.

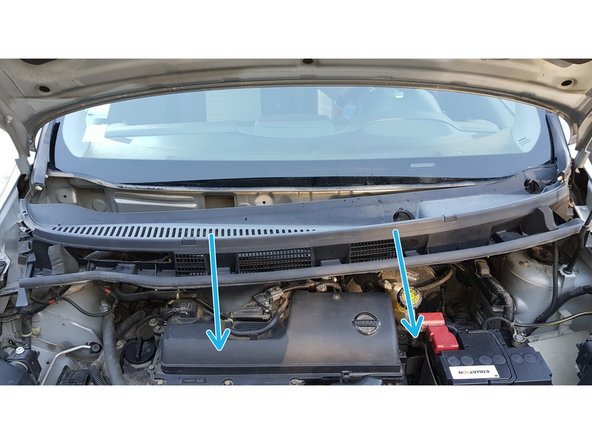

    • Tirez doucement sur le tablier.

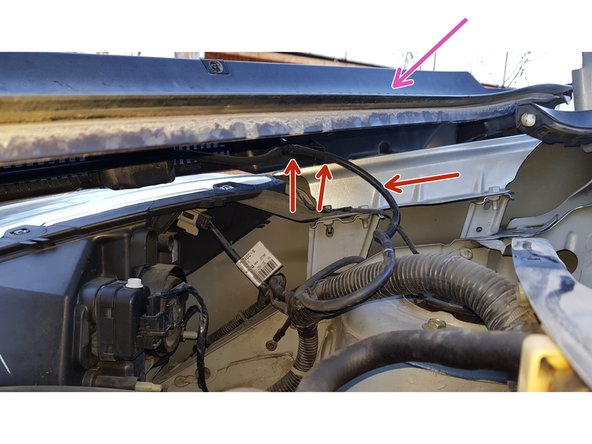

    • Le tablier est toujours relié à la durite du lave-glace.

    • Durite de lave-glace.

    • Tablier

  5. Avec une douille de 13mm retirez les 3 vis. Avec une douille de 13mm retirez les 3 vis.
    • Avec une douille de 13mm retirez les 3 vis.

  6. Placez un tournevis plat sur la butée de l'agrafe et tapez dessus avec un marteau. Placez un tournevis plat sur la butée de l'agrafe et tapez dessus avec un marteau. Placez un tournevis plat sur la butée de l'agrafe et tapez dessus avec un marteau.

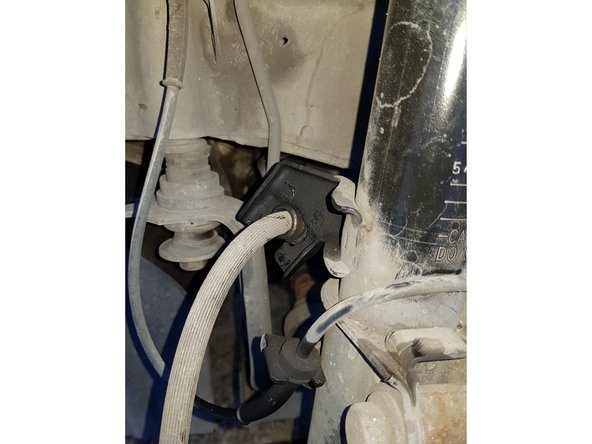

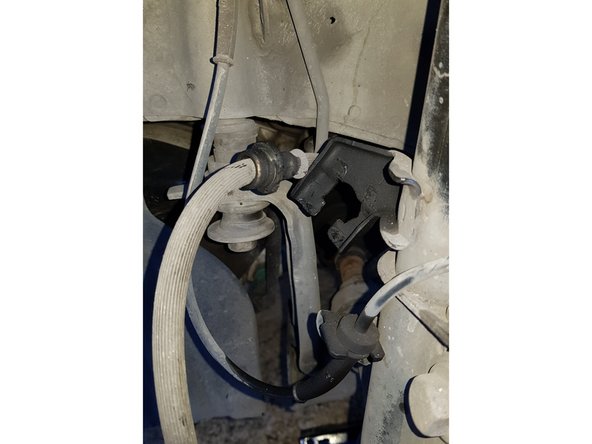

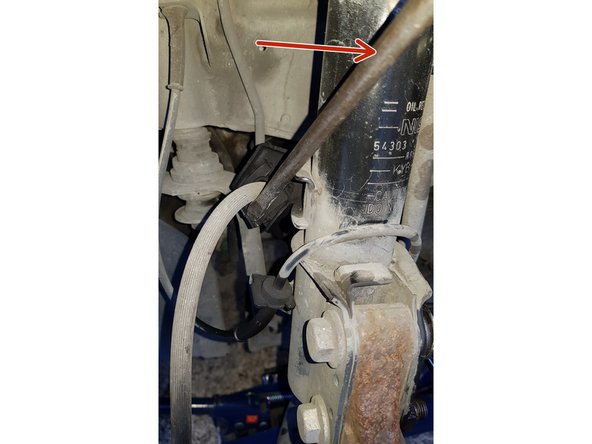

    • Placez un tournevis plat sur la butée de l'agrafe et tapez dessus avec un marteau.

  7. Tirez sur le capteur au niveau de ses 2 fixations. Placez une clé plate de 14mm sur le contre-écrou de la biellette et desserrez l'écrou avec une clé à œil de 16mm. Placez une clé plate de 14mm sur le contre-écrou de la biellette et desserrez l'écrou avec une clé à œil de 16mm.

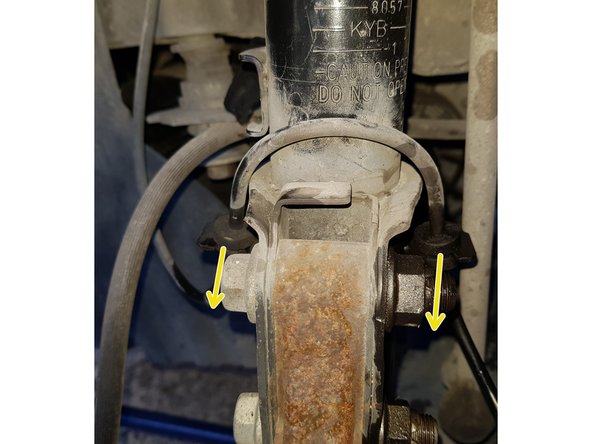

    • Tirez sur le capteur au niveau de ses 2 fixations.

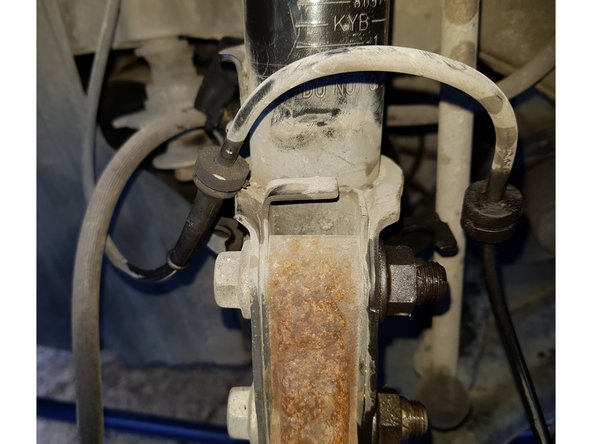

    • Placez une clé plate de 14mm sur le contre-écrou de la biellette et desserrez l'écrou avec une clé à œil de 16mm.

  8. Côté conducteur le cardan est simplement emboîté. Les cannelures du cardan sont emboîtées dans celles de la boîte. Quand la jambe de force sera retirée, il y a de fortes chances que la fusée penche vers l'extérieur ce qui fera sortir le cardan de la boîte provoquant une perte d'huile de boîte. Pour éviter cela j'ai placé un parpaing et une cale en bois. Il faudra quand même s'assurer que la fusée ne penche pas sur un côte une fois la jambe de force sortie.

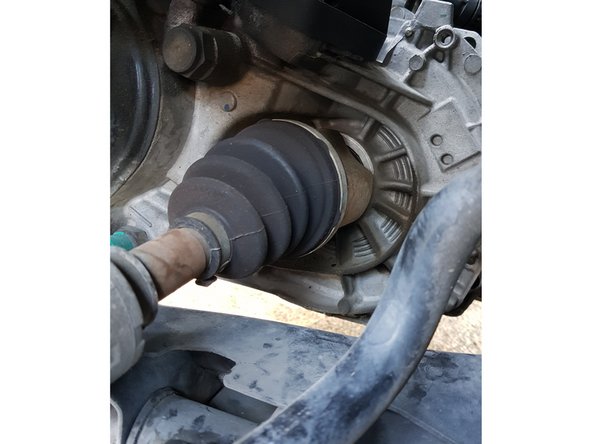

    • Côté conducteur le cardan est simplement emboîté. Les cannelures du cardan sont emboîtées dans celles de la boîte.

    • Quand la jambe de force sera retirée, il y a de fortes chances que la fusée penche vers l'extérieur ce qui fera sortir le cardan de la boîte provoquant une perte d'huile de boîte.

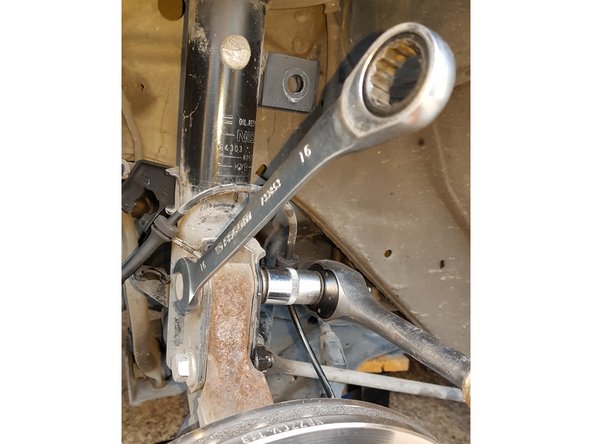

    • Pour éviter cela j'ai placé un parpaing et une cale en bois. Il faudra quand même s'assurer que la fusée ne penche pas sur un côte une fois la jambe de force sortie.

    • Bloquez la vis avec une clé de 16mm et retirez l'écrou avec une douille de 18mm.

  9. Beaucoup plus stable et sûr que les compresseurs "à main" il faut quand même rester prudent. Bien que le ressort sera bien en prise dans les griffes, il existe toujours un risque qu'une fois en pression il "saute". Griffe pour la jambe de force Rail de guidage avec vis d'ablocage

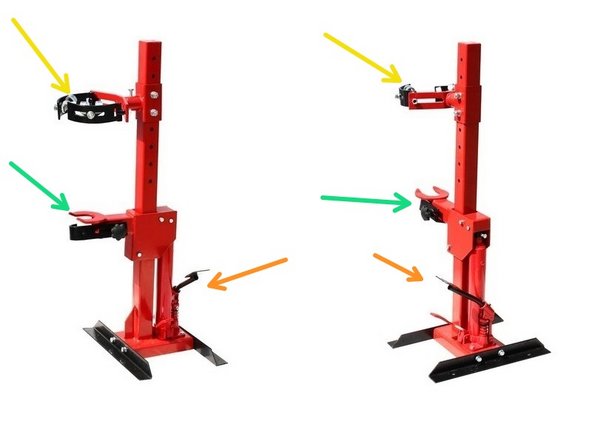

    • Beaucoup plus stable et sûr que les compresseurs "à main" il faut quand même rester prudent. Bien que le ressort sera bien en prise dans les griffes, il existe toujours un risque qu'une fois en pression il "saute".

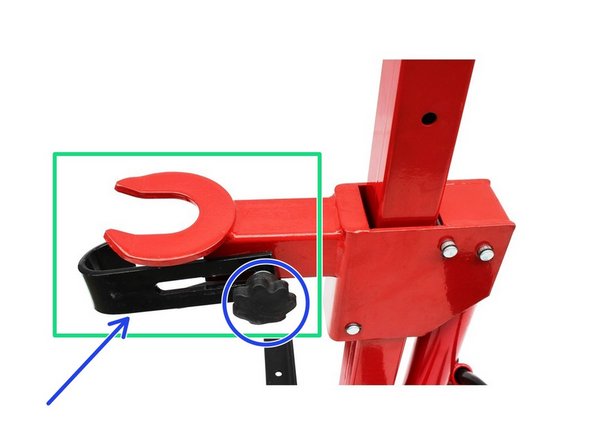

    • Griffe pour la jambe de force

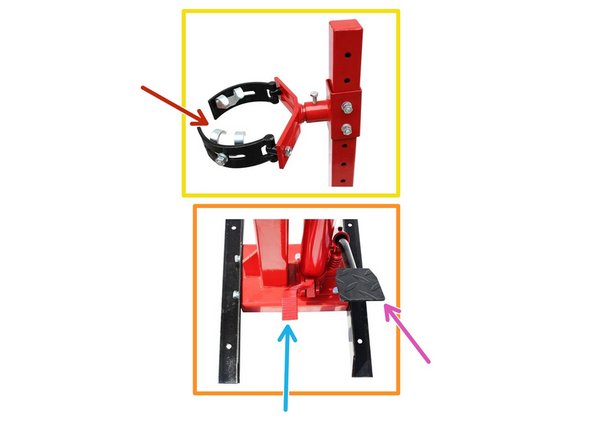

    • Rail de guidage avec vis d'ablocage

    • Griffes pour le ressort

    • Griffes de maintien du ressort. Elles coulissent et se bloquent dans le rail pour s'adapter au ressort.

    • Pédales de gestion de la pression

    • Pédale de mise en pression

    • Pédale pour relâcher la pression

  10. Compressez le ressort jusqu'à ce que la coupelle soit libre. Plusieurs possibilités s'offrent à vous : Avec une clé à choc et une douille de 18mm vous retirez l'écrou.

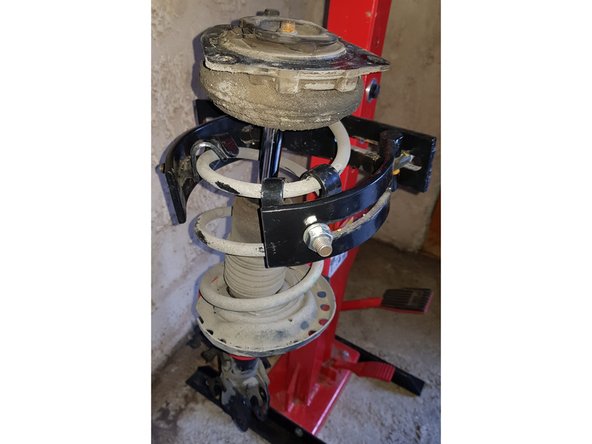

    • Compressez le ressort jusqu'à ce que la coupelle soit libre.

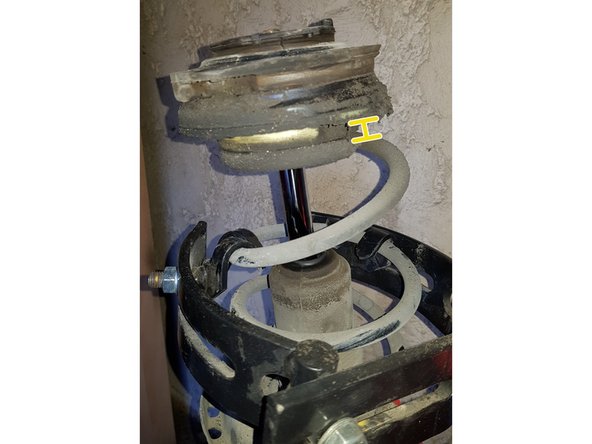

    • Plusieurs possibilités s'offrent à vous :

    • Avec une clé à choc et une douille de 18mm vous retirez l'écrou.

    • Avec une clé BTR de 6mm vous bloquez la tige d'amortisseur et retirez l'écrou avec une clé à œil courbée de 18mm.

    • Avec une clé BTR de 6mm vous bloquez la tige d'amortisseur et retirez l'écrou avec une clé à cliquet traversante et une douille de 18mm.

    • Puis vous retirez la coupelle et décompressez le ressort.

  11. A cause de leur stockage à l'horizontale des bulles d'air peuvent se former dans le circuit de gaz, il faut donc les purger avant de les installer. Descendez jusqu'à la butée la tige de l'amortisseur et laissez-la remonter plusieurs fois pour le purger.
    • A cause de leur stockage à l'horizontale des bulles d'air peuvent se former dans le circuit de gaz, il faut donc les purger avant de les installer.

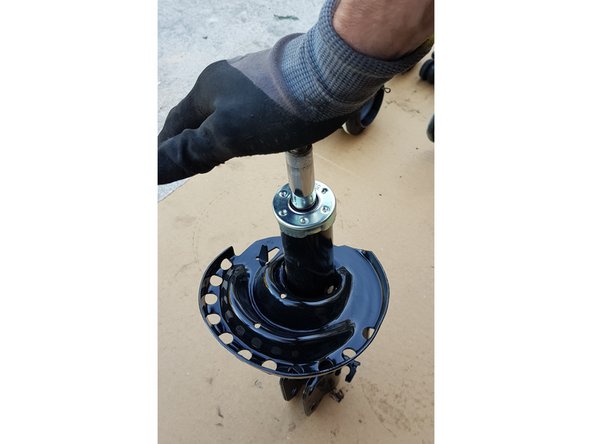

    • Descendez jusqu'à la butée la tige de l'amortisseur et laissez-la remonter plusieurs fois pour le purger.

  12. Comparez les pièces neuves avec celles que vous venez de démonter. Comparez les pièces neuves avec celles que vous venez de démonter. Comparez les pièces neuves avec celles que vous venez de démonter.
    • Comparez les pièces neuves avec celles que vous venez de démonter.

  13. Le remontage s'effectue en sens inverse.
    • Le remontage s'effectue en sens inverse.
