Changer les freins arrières (mâchoires et récepteurs) sur Renault Twingo 1

Extraire le cache central à l'aide d'un tournevis plat et d'un marteau

Utiliser une clé à cliquet robuste munie d'une douille de 30 mm.

Une rallonge (tube d'environ 500 mm) est nécessaire pour faciliter le déblocage.

Le tambour est la plupart du temps extractible sans outil spécifique (en frappant sur la périphérie avec un marteau)

Dans le cas d'une usure forte du tambour , il convient de déclencher le système de rattrapage de jeu en poussant l'ergot par un trou de fixation de roue.

Dans le cas (rare) d'une mâchoire décollée et coincée il faut recourir à un extracteur (Un simple fer U 50x25 lgr 200 percé au Ø et à l'entraxe des fixations de roue avec un écrou central HM12 soudé peu faire l'affaire). Si vous n'avez pas les moyens de fabriquer cet outil il conviendra de recourir à un outil d'extraction spécifique

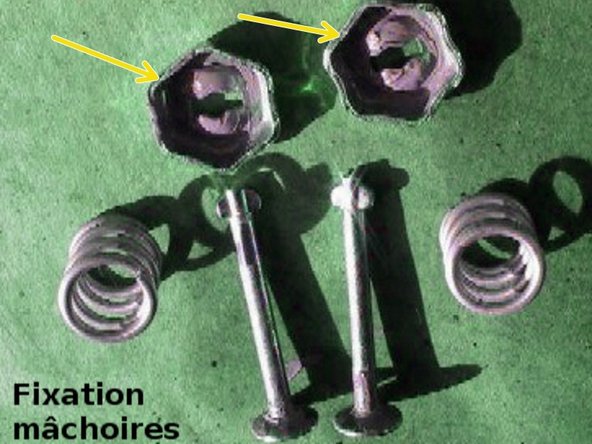

Retirer les coupelles hexagonales à verrouillage 1/4 de tour (voir photo 2).

Pour cela maintenir la tête (arrière du tambour) saisir et presser la coupelle avec une pince à becs puis tourner d' 1//4 de tour

Pratiquer cette opération sur les 2 mâchoires.

Basculer l' ensemble en le dégageant du cylindre récepteur

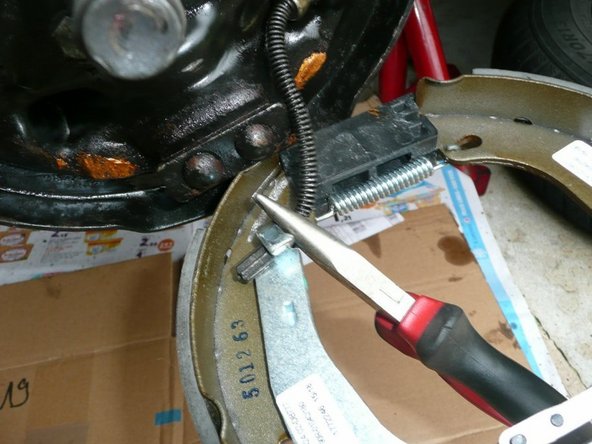

Avec un pince à bec ,pousser le ressort et dégager l'embout .

Tirer sur l' ensemble des 2 mâchoires pour terminer le désassemblage.

Dé-clipser le tuyau et débloquer le raccord hydraulique , obturer à l'aide d'un morceau de durit carburant munie d'un bouchon ou en utilisant l'obturateur de vis de purge

Retirer les 2 vis de fixation du récepteur (clé pipe de 10)

Retirer le récepteur

Nettoyer le flasque à l'aide d'un nettoyant spécifique ou au white spirit .

Souffler et essuyer correctement les pièces.

Graisser les portées des mâchoires > graisse généralement fournie dans le Kit.

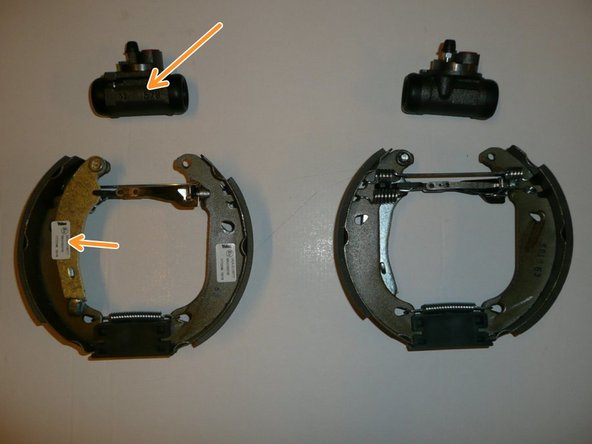

Commencer par comparer les nouvelles pièces avec les anciennes (photos 1 et 2)

Re-poser le récepteur.

Visser son raccord.

Mettre ensuite les mâchoires en position sur le récepteur , légèrement inclinées et non fixées à la partie basse

Fixer le câble de frein à main

Terminer l'assemblage de la partie basse (voir étape 4)

Engager le tambour en frappant légèrement sur son pourtour

Placer l'écrou central neuf (fourni avec le Kit) et serrer le à 18daN /m ou (18 kg/m)
