Procédure de dépose des disques et plaquettes de frein usagées et montage des pièces neuves sur une Alfa Romeo 147 1.9 JTD 115cv
-
-
Débloquer (sans les dévisser) les vis des roues et lever l'avant du véhicule à l'aide d'un cric. Placer une chandelle de chaque coté. Pour plus de sécurité il est possible de placer des cales de bois aux roues arrières.
-
Déposer les roues avant.
-
-
-
Déposer le ressort de l'étrier à l'aide d'un gros tournevis plat.
-
Débrancher le connecteur du témoin d'usure plaquette.
-
Placer un gros tournevis plat entre le support métallique de la plaquette de frein et le piston. Faire levier pour repousser celui-ci. Du fait de l'épaisseur des plaquettes de frein neuves, Il est important de repousser le piston au maximum.
-
-
-

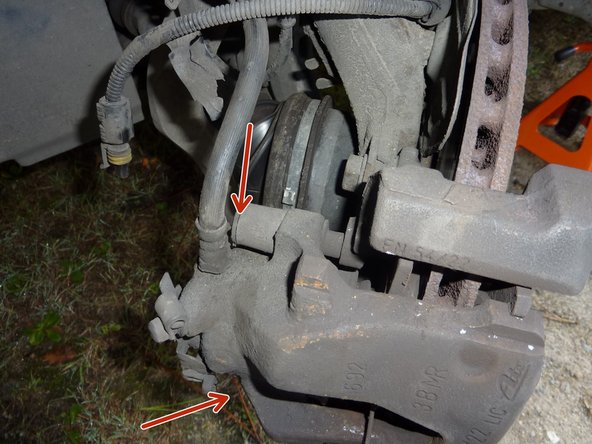

Repérer les 2 colonnettes de fixation de l'étrier. Il y en a une en haut et une en bas.
-

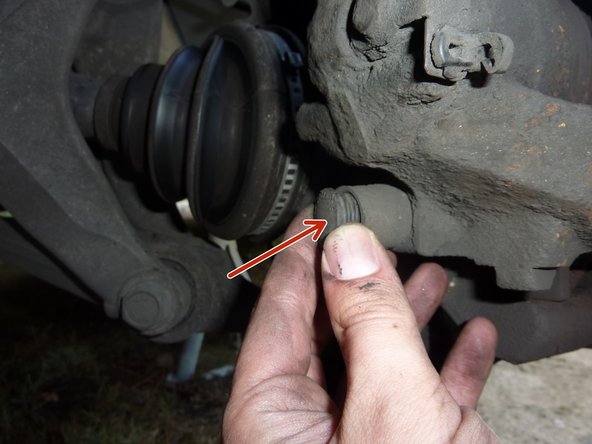

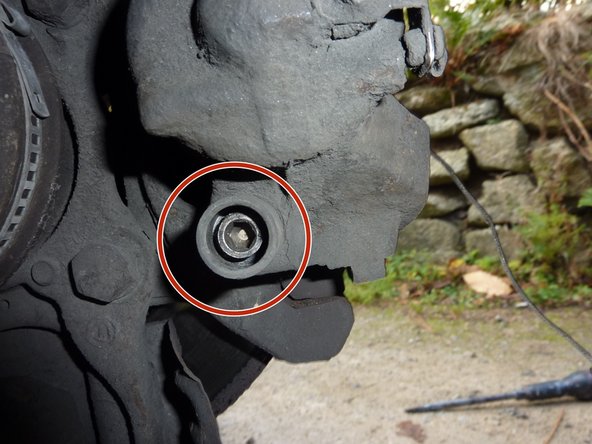

Retirer les 2 cabochons de protection.
-
-
-

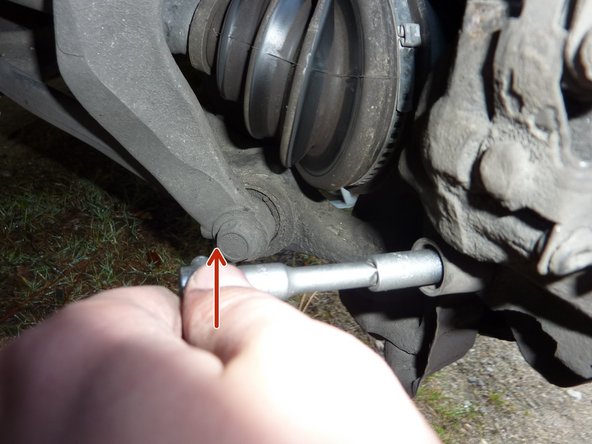

Débloquer et dévisser les 2 colonnettes à l'aide d'une clé 6 pans male de 7.
-
Sortir l'étrier de frein en le tirant vers l’extérieur.
-
-
-
Démonter la plaquette intérieure en sortant les clips de celle-ci du piston. Puis la tirer vers l’extérieur de l'étrier.
-

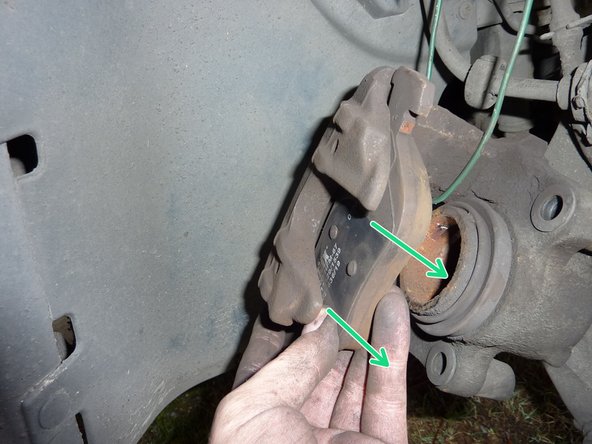

Démonter la plaquette extérieure en la tirant vers soi.
-
-
-

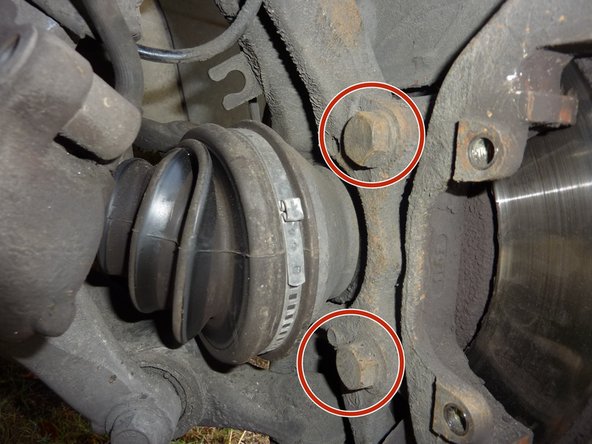

Repérer les 2 vis de fixation du support.
-

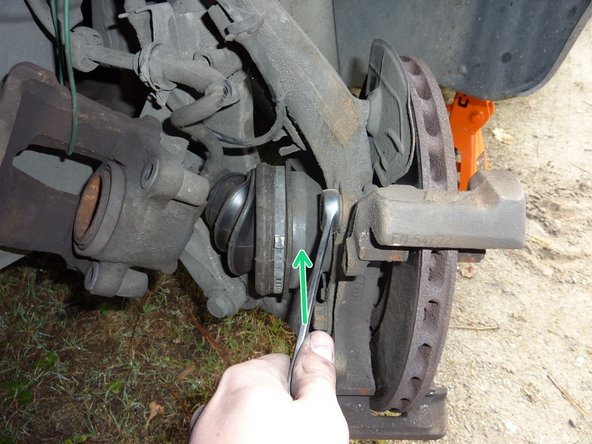

Débloquer et dévisser les vis à l'aide d'une clé plate ou à œil de 19.
-

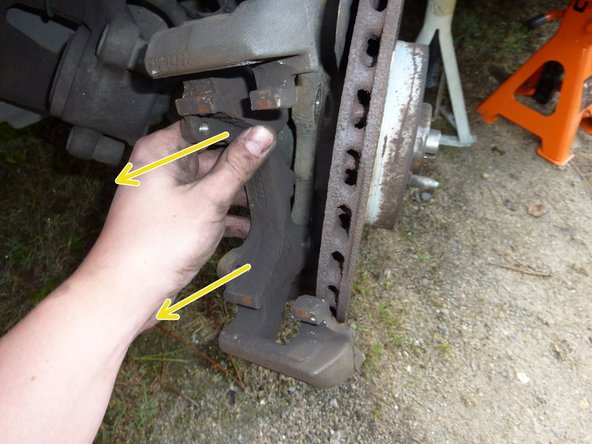

Déposer le support.
-
-
-
Repérer, débloquer et dévisser la vis de fixation du disque de frein à l'aide d'une clé plate ou à œil de 12.
-

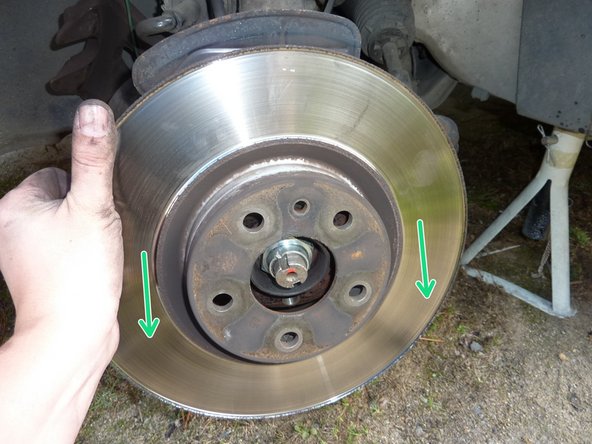

Déposer le disque usagé en tirant vers l'avant.
-

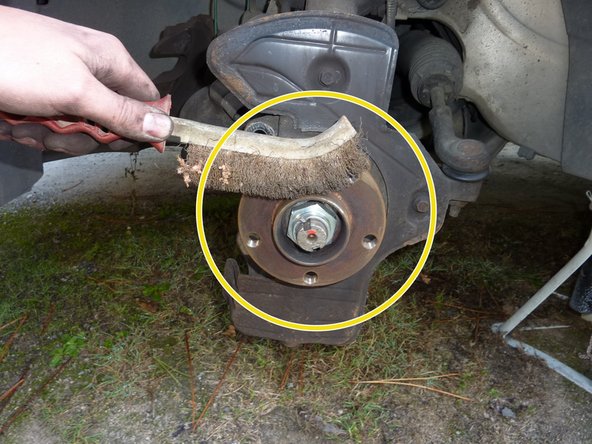

Nettoyer le moyeu à l'aide d'une brosse métallique.
-
-
-

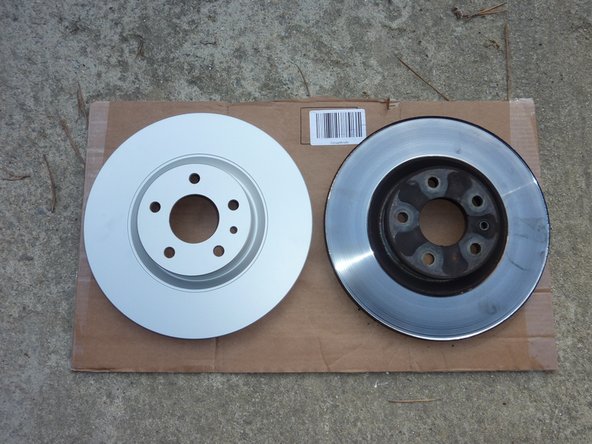

Vérifier la correspondance de la nouvelle pièce.
-
Mettre le disque en place et visser et bloquer la vis de fixation du disque à l'aide d'une clé plate ou à œil de 12.
-
-
-
Mettre du frein filet sur les 2 vis de fixation du support d'étrier.
-

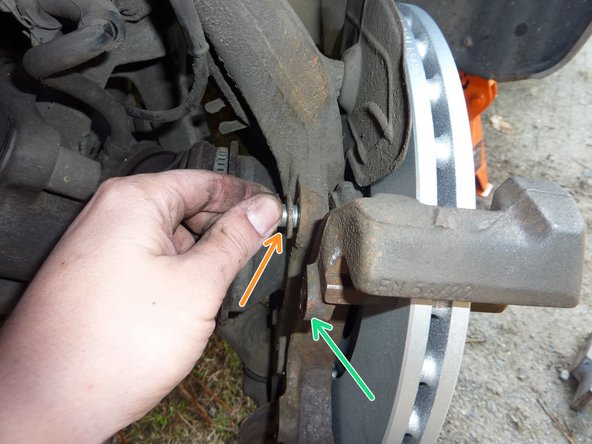

Mettre le support d'étrier en place.
-

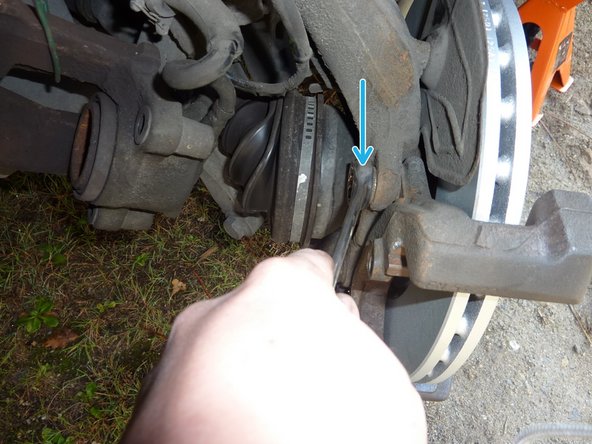

Approcher les 2 vis de fixation du support à la main.
-
Bloquer les 2 vis à l'aide d'une clé plate ou à œil de 19.
-
-
-

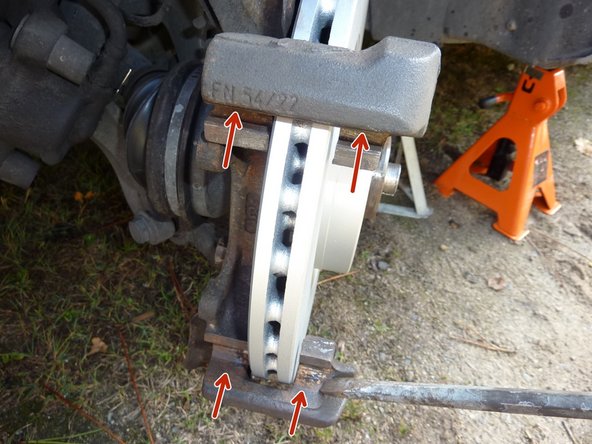

Nettoyer les quatre points de contact des plaquettes sur l'étrier à l'aide un tournevis plat.
-

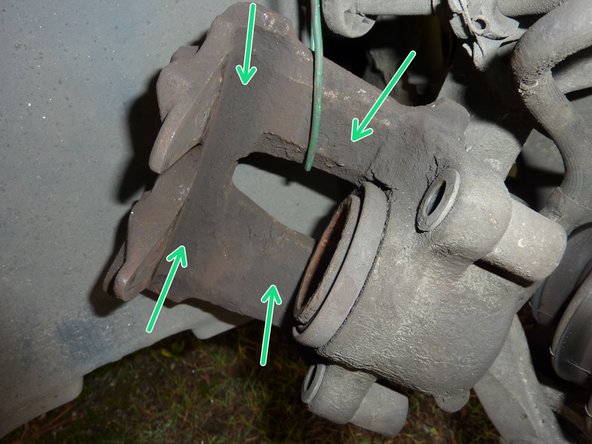

Nettoyer également l’intérieur de l'étrier.
-

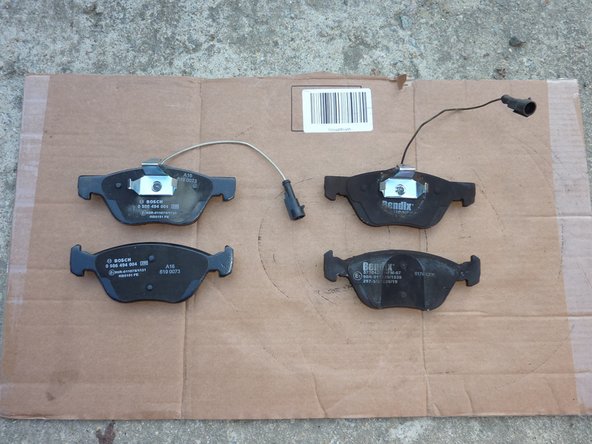

Vérifier la correspondance des nouvelles plaquettes de freins.
-
-
-

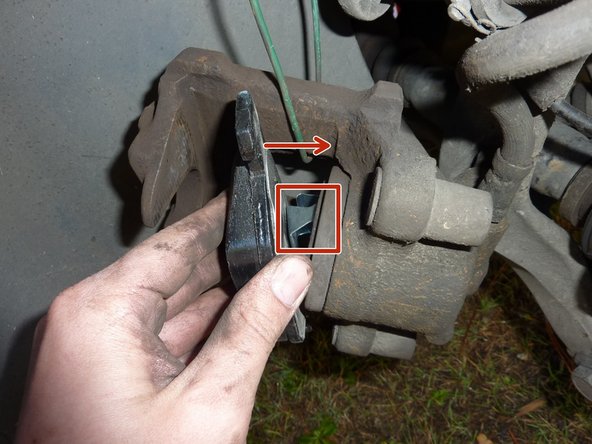

Monter la plaquette intérieure en insérant les clips de celle-ci dans le piston. La pousser jusqu'au fond.
-

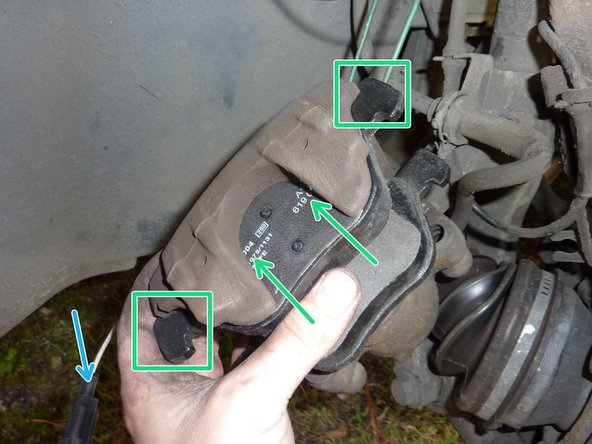

Insérer la plaquette extérieure, les deux ergots de la plaquette doivent bien être en place sur l'étrier.
-
Bien veiller à ce que le fil du témoin d'usure soit sorti au milieu de l'étrier.
-
-
-

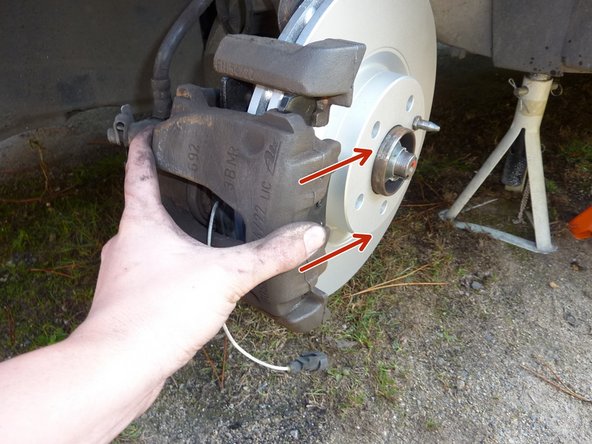

Insérer l'étrier de frein. Vérifier la bonne position des plaquettes.
-

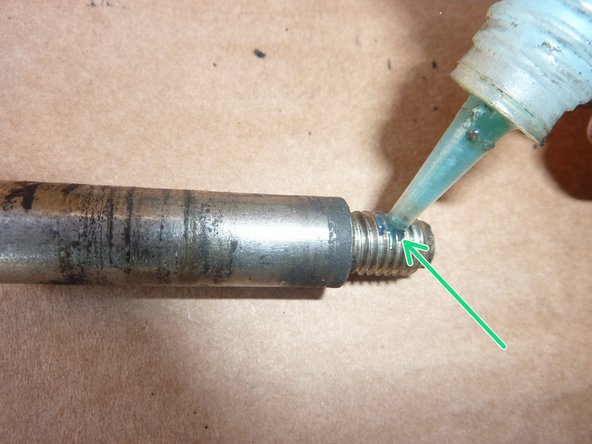

Mettre du frein filet sur les colonnettes. Ne pas hésiter à graisser légèrement celle-ci.
-

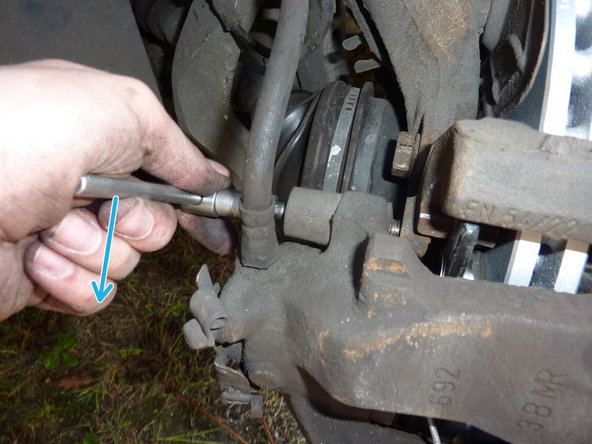

Mettre en place les 2 colonnettes. Visser et bloquer celles-ci à l'aide d'une clé à 6 pans male de 7.
-
-
-

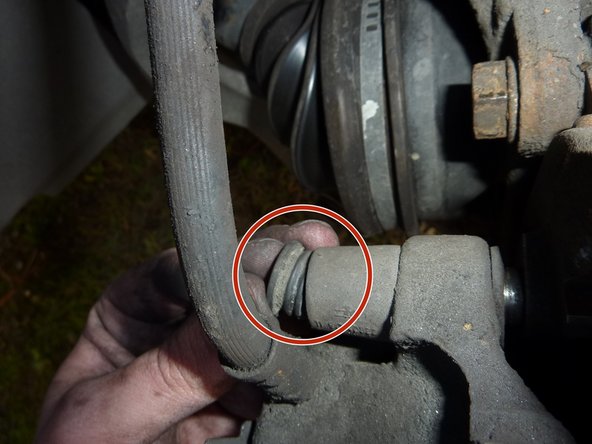

Remettre les 2 cabochons de protection des colonnettes.
-

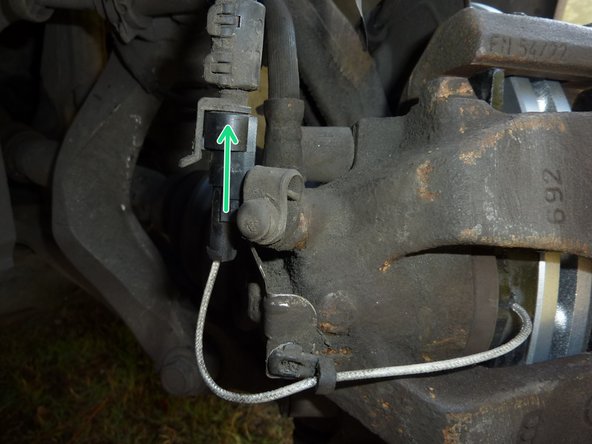

Mettre en place et rebrancher le connecteur du témoin d'usure plaquette.
-

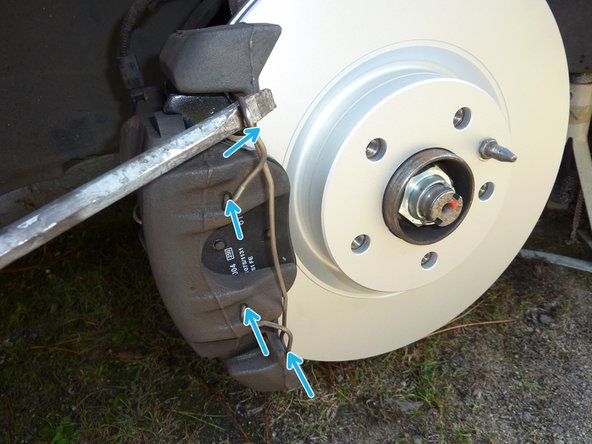

Mettre en place le ressort d'étrier à l'aide d'un gros tournevis plat.
-
Repartir à l'étape n°2 pour réaliser l'autre coté du véhicule.
-
-
-

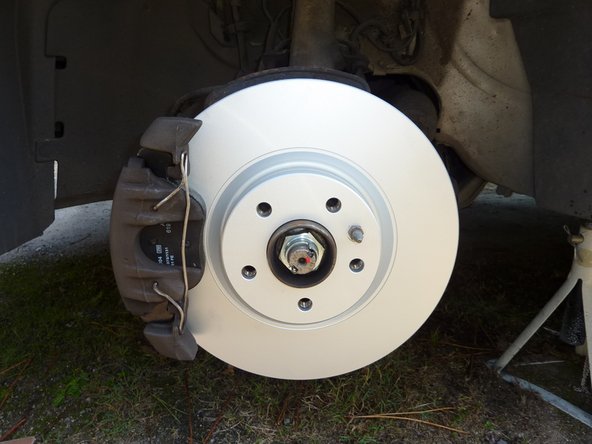

Replacer les roues et revisser les vis au maximum. Abaisser le véhicule et bloquer les vis des roues.
-
