Changement de la résistance GMV qui contrôle les 2 vitesses du groupe de ventilation moteur sur Citroën C4 1.6 HDi 16V 90cv

Pièces

  1. Avec une lampe vérifier la rotation du ventilateur moteur a travers la calandre
    • Avec une lampe vérifier la rotation du ventilateur moteur a travers la calandre

    • Moteur froid et contact coupé : pas de rotation

    • Moteur démarré et clim éteinte : pas de rotation

    • Moteur démarré et clim allumé : rotation vitesse lente

    • moteur très chaud : rotation vitesse rapide (ventilateur bruyant)

    • Diag avec valise constructeur (fait par un garage Citroën) : alarme présente : incohérence vitesse moto-ventillateur

  2. Le capteur se situe sous le cache motoventilateur Il faut retirer les 4 clips du haut Ensuite il faudra utiliser la flexibilité du capot et de la calandre (car la fixation entre la calandre clipsé et on risque de casser les pattes plastiques)
    • Le capteur se situe sous le cache motoventilateur

    • Il faut retirer les 4 clips du haut

    • Ensuite il faudra utiliser la flexibilité du capot et de la calandre (car la fixation entre la calandre clipsé et on risque de casser les pattes plastiques)

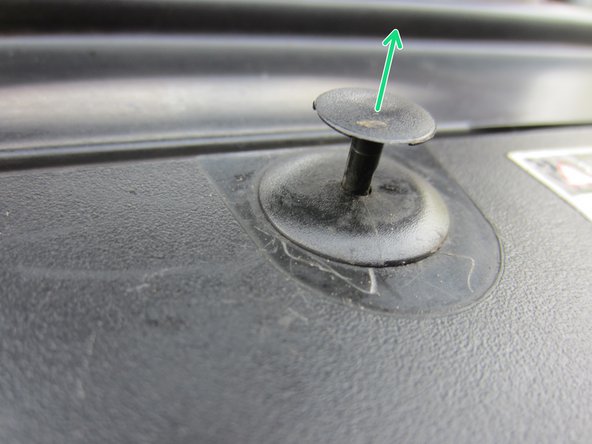

  3. Démontage des 4 clips plastiques Glisser doucement un tournevis plat sous le clips Soulever la partie centrale
    • Démontage des 4 clips plastiques

    • Glisser doucement un tournevis plat sous le clips

    • Soulever la partie centrale

    • Soulever le clips pour le retirer

  4. Soulever le capot Déclipser le cache d'un coté Faire une rotation pour retirer le cache plastique
    • Soulever le capot

    • Déclipser le cache d'un coté

    • Faire une rotation pour retirer le cache plastique

  5. Avec un tournevis plat soulever le système verrouillage du connecteur de communication Retirer le connecteur en tirant sur celui ci
    • Avec un tournevis plat soulever le système verrouillage du connecteur de communication

    • Retirer le connecteur en tirant sur celui ci

  6. Avec un cliquet et un embout torx, dévisser la vis de fixation du capteur Retirer le capteur de son logement
    • Avec un cliquet et un embout torx, dévisser la vis de fixation du capteur

    • Retirer le capteur de son logement

  7. Avec un tournevis plat ou une petite pince déplacer la partie jaune qui sert de vérouillage au connecteur Avec un tournevis plat soulever le 2eme système de verouillage Débrancher le connecteur électrique en tirant sur celui ci
    • Avec un tournevis plat ou une petite pince déplacer la partie jaune qui sert de vérouillage au connecteur

    • Avec un tournevis plat soulever le 2eme système de verouillage

    • Débrancher le connecteur électrique en tirant sur celui ci

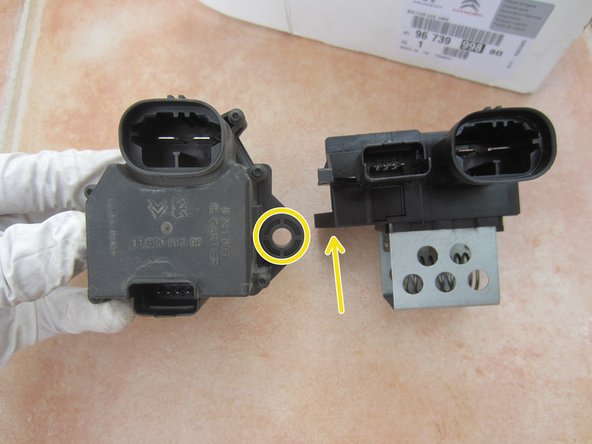

  8. Comparer les 2 connecteurs entre les 2 capteurs la position des connecteurs n'a pas d'importance (comme sur la photo) Vérifier que le capteur a la meme dimension
    • Comparer les 2 connecteurs entre les 2 capteurs

    • la position des connecteurs n'a pas d'importance (comme sur la photo)

    • Vérifier que le capteur a la meme dimension

    • le trou de la vis de fixation et les clips pour le cache plastique

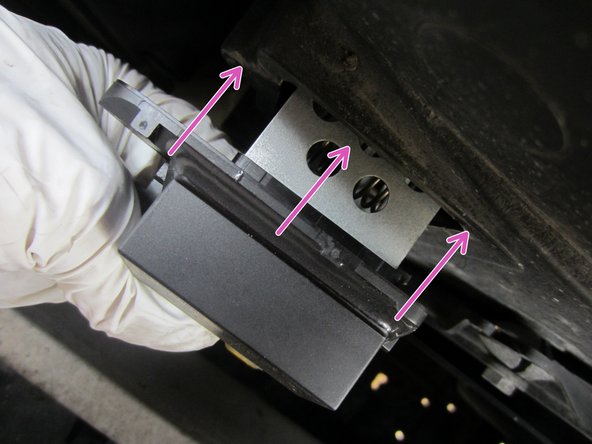

  9. Rebrancher les 2 connecteurs Vérifier le bon verrouillage des connecteurs Repousser le 2nd verrouillage sur le connecteur de puissance pour finir le verrouillage
    • Rebrancher les 2 connecteurs

    • Vérifier le bon verrouillage des connecteurs

    • Repousser le 2nd verrouillage sur le connecteur de puissance pour finir le verrouillage

    • Insérer le capteur dans son logement

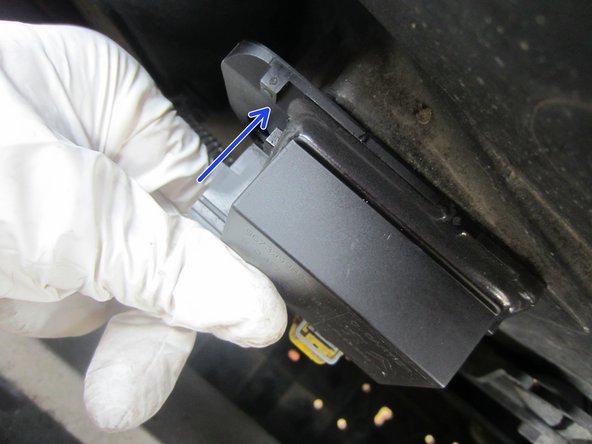

  10. Visser le capteur dans son logement avec la vis torx Remettre le cache plastique au tour du capteur FRIC Remettre le capot plastique en place
    • Visser le capteur dans son logement avec la vis torx

    • Remettre le cache plastique au tour du capteur FRIC

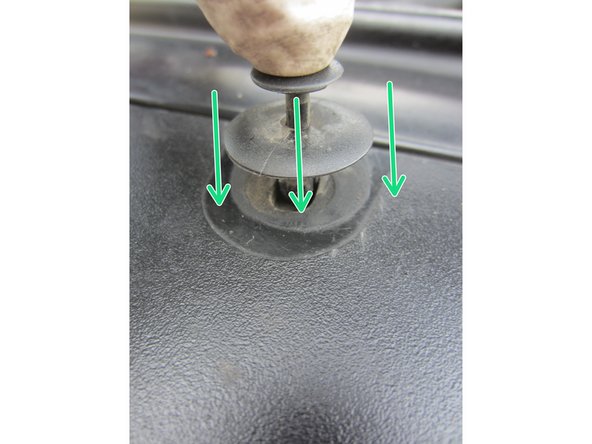

    • Remettre le capot plastique en place

    • Reposer les 4 rivets plastique

  11. Avec une lampe vérifier le bon fonctionnement du ventilateur (idem étape 1)
    • Avec une lampe vérifier le bon fonctionnement du ventilateur (idem étape 1)

    • Ou refaire un diag dans un garage
