Introduction

Opération effectuée sur une Twingo 1 phase 2 moteur D4F 1.2I 16V 75ch.

  1. Retirez le carter en plastique... qui est tenu sur le côté par un crochet. Bobine
    • Retirez le carter en plastique...

    • qui est tenu sur le côté par un crochet.

    • Bobine

    • Faisceau qui part de la bobine et qui va jusqu'aux bougies.

  2. L'ordre de branchement est très important. Repérez bien chaque câble avant de les déconnecter. J'ai mis des colliers rislan de couleurs différentes pour être sûr de ne pas faire d'erreur. Câble 1 avec cylindre n°1 : pas de collier.
    • L'ordre de branchement est très important. Repérez bien chaque câble avant de les déconnecter.

    • J'ai mis des colliers rislan de couleurs différentes pour être sûr de ne pas faire d'erreur.

    • Câble 1 avec cylindre n°1 : pas de collier.

    • Cylindre n°1 : cylindre côté volant-moteur.

    • Câble 2 avec cylindre n°2 : collier rouge.

    • Câble 3 avec cylindre n°4 : collier vert.

    • Câble 4 avec cylindre n°3 : collier jaune.

    • Déconnectez tous les câbles des bougies en tirant dessus.

  3. Débranchez la connectique en tirant dessus. Avec un tournevis Torx T30 retirez les 3 vis et sortez la bobine. Avec un tournevis Torx T30 retirez les 3 vis et sortez la bobine.
    • Débranchez la connectique en tirant dessus.

    • Avec un tournevis Torx T30 retirez les 3 vis et sortez la bobine.

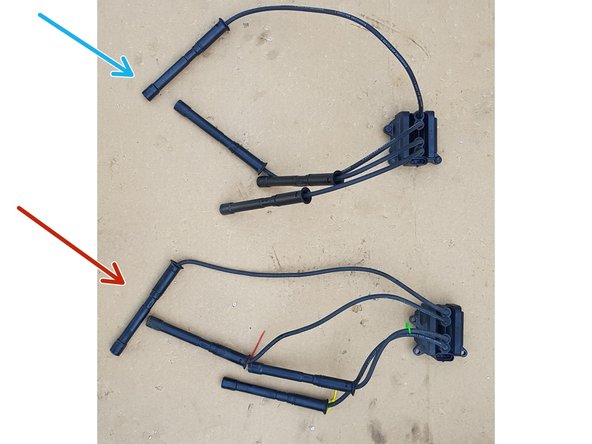

  4. Trous de passage des vis de maintien Anciennes pièces
    • Trous de passage des vis de maintien

    • Anciennes pièces

    • Pièces neuves

  5. Le remontage s'effectue en sens inverse. Remontez les câbles dans le bon ordre. Remontez les câbles dans le bon ordre.
    • Le remontage s'effectue en sens inverse.

    • Remontez les câbles dans le bon ordre.

Ligne d'arrivée

2 autres ont terminé cette réparation.

laurent.immo13003

Membre depuis le 03/03/2016

12 885 Réputation

155 tutoriels rédigés

4 commentaires

Bonjour,

Les câbles de faisceau sont il démontable pour les garder ? Cordialement

brant - Réponse

merci à l'auteur l ne se prend pas pour une vedette de ciné, pas de faute d'orthographe ou de diction ! en plus il est efficace ! MERCI

michelcuzin - Réponse

Un grand merci pour ce tuto qui m’as éviter d’envoyer ma voiture a la casse !!! suite a 2 garagistes qui n’ont pas vue que j’avais inversé le sens des fils,pour eux le moteur était HS.

steve lacoste - Réponse

Bonjour

Il n'y a que 4 fils. Tout de. Même et de longueur différente ! ? En tous cas, c'est bien qu'il y ait des personnes sympas pour faire des tutos.

Bonne journée à vous et longue vie à cette petite Twingo qui est quoi que l'on en pense une bonne petite voiture relativement fiable et pourtant, elle est venue remplacer ma Safrane Initiale 2.5 5 cylindres, un salon roulant ! C'était autre chose bien sûr .?
