Introduction

Changement des disques et plaquettes. Une clé allen de 7mm est nécessaire, taille peu courante.

Attention les deux cotés (gauche droite) doivent être changés en même temps.

Une période de rodage est préconisée en essayant de ne pas freiner brusquement pendant 200 km ou plus si très peu de freinage sur le parcours (ex autoroute).

  1. Sur sol plat il faut débloquer les écrous de roue puis lever le véhicule; Levage du véhicule en sécurité Sécuriser le véhicule avec une chandelle.
    • Sur sol plat il faut débloquer les écrous de roue puis lever le véhicule;

    • Levage du véhicule en sécurité

    • Sécuriser le véhicule avec une chandelle.

    • Déposer les écrous de roue et la roue pour accéder aux disques de frein.

  2. Ouvrir le bouchon du réservoir de liquide de frein mais laissez le bouchon posé dessus pour ne pas que quelque chose tombe à l'intérieur. Avec une pince il faut un peu repousser le piston de l'étrier afin de pouvoir démonter l'étrier.
    • Ouvrir le bouchon du réservoir de liquide de frein mais laissez le bouchon posé dessus pour ne pas que quelque chose tombe à l'intérieur.

    • Avec une pince il faut un peu repousser le piston de l'étrier afin de pouvoir démonter l'étrier.

    • Attention de ne pas abîmer le soufflet du piston.

  3. Il faut desserrer les deux boulons de l'étrier, ils sont protégés par deux caches poussière. Enlever délicatement les deux caches A la clé allen mâle 7mm (6 pans) desserrer les deux boulons. Attention cette taille de clefs n'est pas courante !

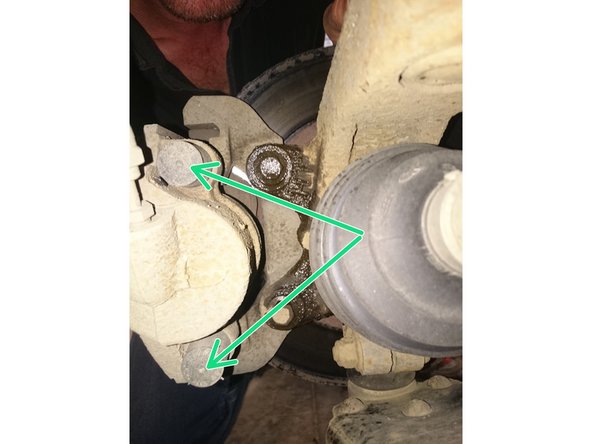

    • Il faut desserrer les deux boulons de l'étrier, ils sont protégés par deux caches poussière.

    • Enlever délicatement les deux caches

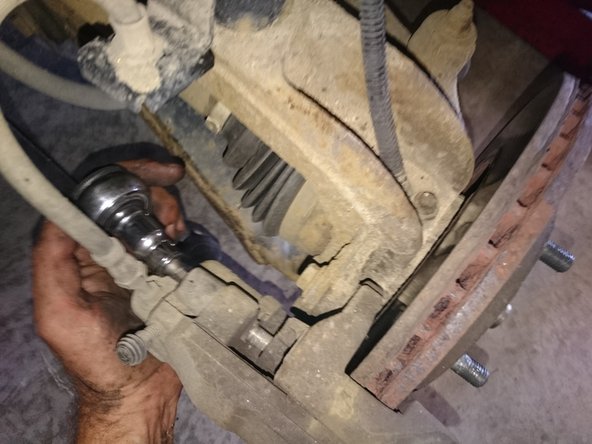

    • A la clé allen mâle 7mm (6 pans) desserrer les deux boulons. Attention cette taille de clefs n'est pas courante !

  4. Extraire l'étrier en le tirant vers l'extérieur Extraire les deux plaquettes Celle contre le piston comporte une agrafe insérée de force dans le piston, on la retire à la main.
    • Extraire l'étrier en le tirant vers l'extérieur

    • Extraire les deux plaquettes

    • Celle contre le piston comporte une agrafe insérée de force dans le piston, on la retire à la main.

  5. Desserrer les deux boulons de 13 du porte étrier Tirer le disque vers l'extérieur, s'il est grippé on peut le débloquer en tapant légèrement avec un maillet. Tirer le disque vers l'extérieur, s'il est grippé on peut le débloquer en tapant légèrement avec un maillet.

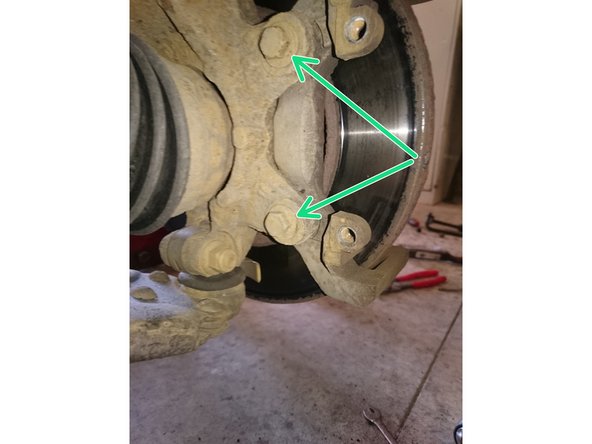

    • Desserrer les deux boulons de 13 du porte étrier

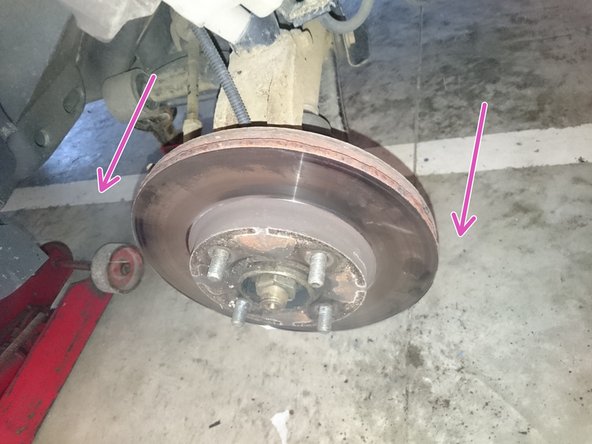

    • Tirer le disque vers l'extérieur, s'il est grippé on peut le débloquer en tapant légèrement avec un maillet.

  6. Il faut repousser le piston pour avoir l'espace nécessaire pour les nouvelles plaquettes. En repoussant le piston vérifiez le niveau du réservoir d'huile de frein pour éviter le débordement. Pour ne pas risquer d’abîmer le piston ou son soufflet il faut utiliser un repousse piston.

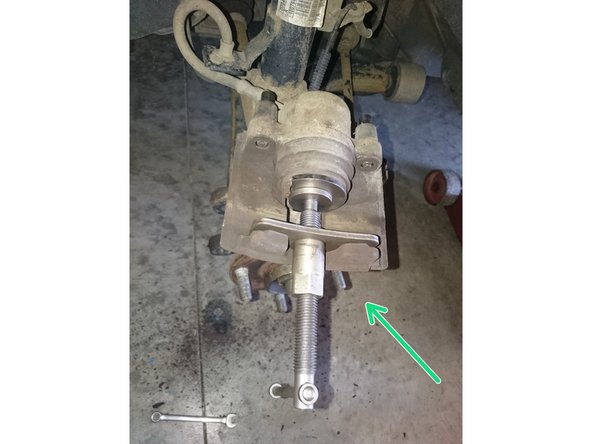

    • Il faut repousser le piston pour avoir l'espace nécessaire pour les nouvelles plaquettes.

    • En repoussant le piston vérifiez le niveau du réservoir d'huile de frein pour éviter le débordement.

    • Pour ne pas risquer d’abîmer le piston ou son soufflet il faut utiliser un repousse piston.

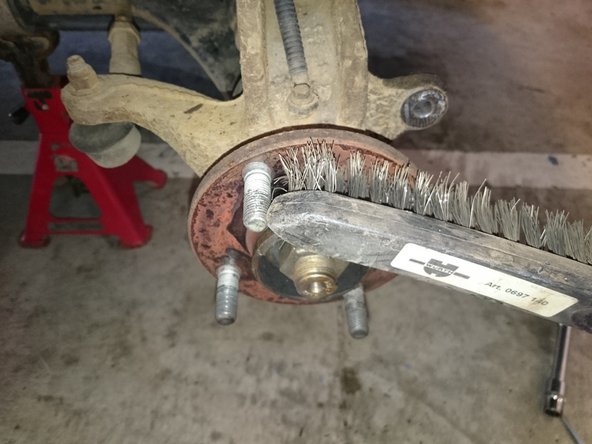

    • Nettoyer la surface de contact du moyeu avec le disque.

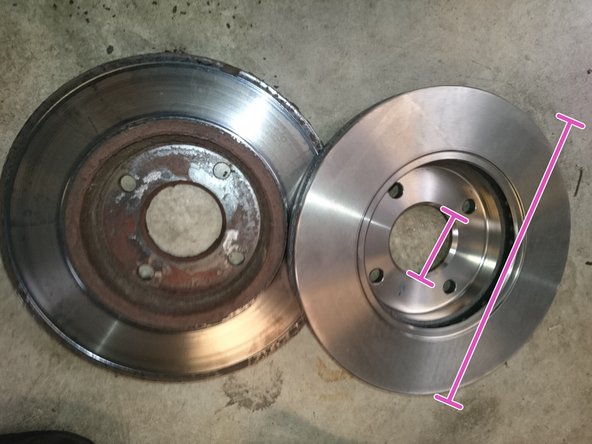

    • On remarque bien l'état d'usure de l'ancien disque. Profitez en pour vérifier la bonne correspondance du nouveau disque.

  7. Poser le nouveau disque Les deux boulons du porte étrier doivent être remontés avec du frein filet bleu. Resserrer les deux boulons du porte étrier. Couple serrage = 3 daN.m
    • Poser le nouveau disque

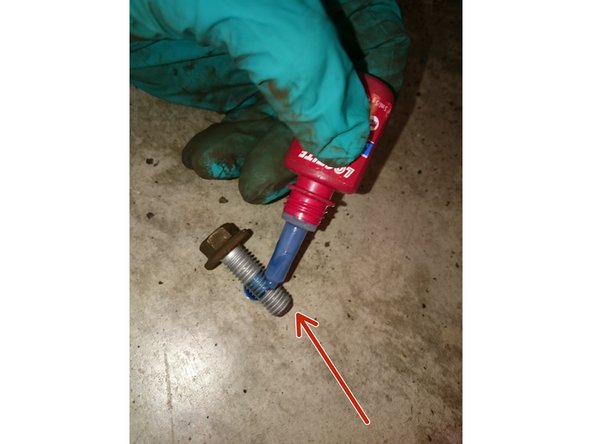

    • Les deux boulons du porte étrier doivent être remontés avec du frein filet bleu.

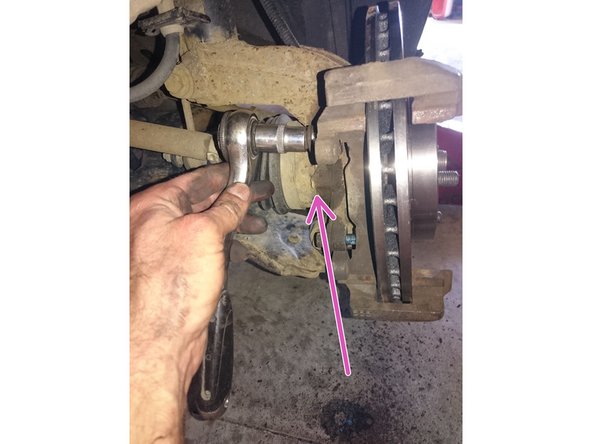

    • Resserrer les deux boulons du porte étrier. Couple serrage = 3 daN.m

  8. Nettoyer les surfaces de contact des plaquettes de frein Mettez un masque anti poussière Il faut graisser les colonnettes avec de la graisse haute température.

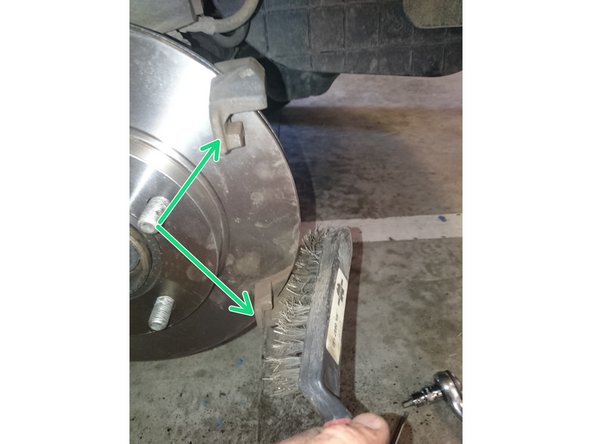

    • Nettoyer les surfaces de contact des plaquettes de frein

    • Mettez un masque anti poussière

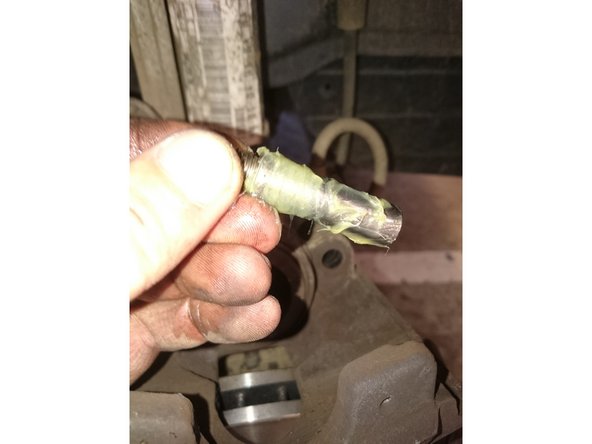

    • Il faut graisser les colonnettes avec de la graisse haute température.

    • Pour enlever les colonnettes il suffit de de pousser a la main sur la partie filetée

    • Remettre les colonnettes dans leur logement

  9. insérer l’agrafe de la premier plaquette dans le piston. Poser la deuxième plaquette Présenter l'ensemble sur le nouveau disque, vérifier le bon positionnement du crochet  des deux plaquettes (rond rose sur la photo 3)

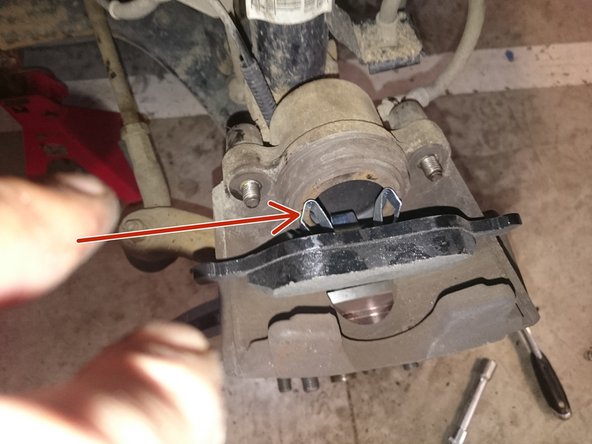

    • insérer l’agrafe de la premier plaquette dans le piston.

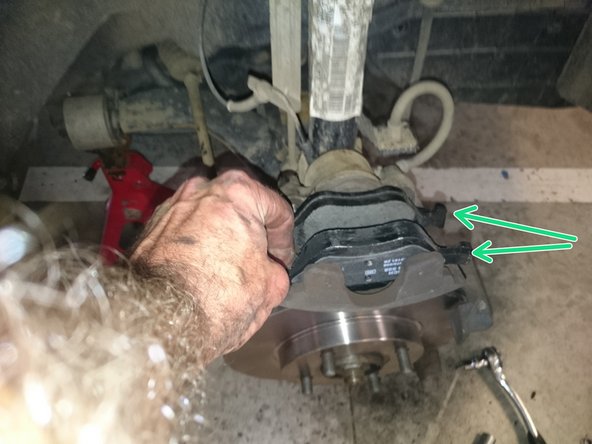

    • Poser la deuxième plaquette

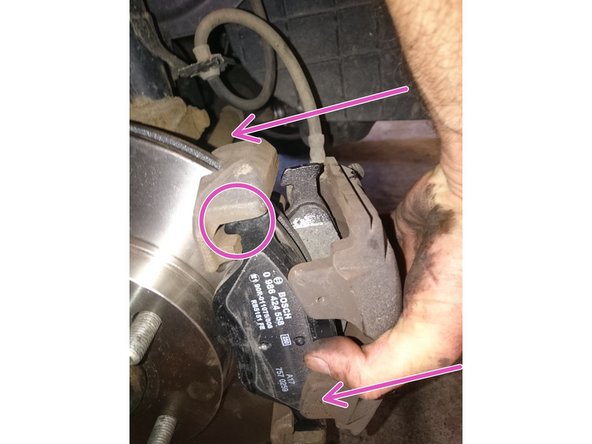

    • Présenter l'ensemble sur le nouveau disque, vérifier le bon positionnement du crochet des deux plaquettes (rond rose sur la photo 3)

  10. Resserrer les deux boulons de colonnette. Couple de serrage 30 N.m. Remettre les deux caches poussière. Dégraisser la surface du disque avec du nettoyant frein par exemple. Remonter la roue et passer à l'autre coté.

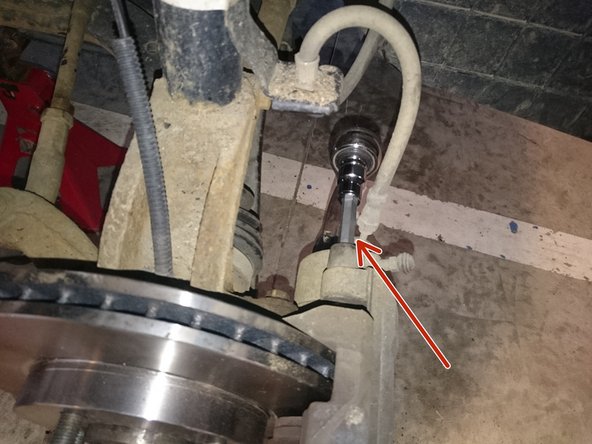

    • Resserrer les deux boulons de colonnette. Couple de serrage 30 N.m. Remettre les deux caches poussière.

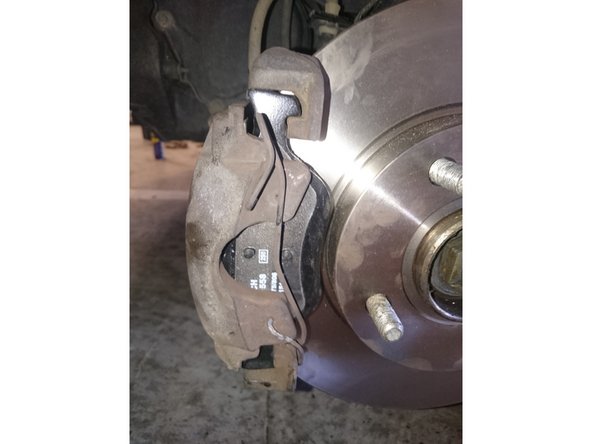

    • Dégraisser la surface du disque avec du nettoyant frein par exemple.

    • Remonter la roue et passer à l'autre coté.

    • Une fois les deux cotés effectués et le véhicule roue au sol appuyer plusieurs fois sur la pédale de frein pour rapprocher les plaquettes sur le disque.

    • Contrôler le niveau de liquide de frein, ajuster ci nécessaire (liquide dot 4) Fermer le bouchon

    • Rodage en essayant de ne pas freiner brusquement pendant 200 à 300 km ou plus si très peu de freinage sur le parcours (ex autoroute).

Ligne d'arrivée

4 autres ont terminé cette réparation.

olivier.123

Membre depuis le 13/08/2017

1 387 Réputation

13 tutoriels rédigés

5 commentaires

Attention à l’étape 7, le couple de serrage n’est pas de 3DaN.m mais de 7DaN.m. Le colonnettes sont serrées à 3DaN.m mais pas les vis du porte-étrier.

a_bosc2000 - Réponse

Vis porte etrier = 3 DaN (revue technique automobile)

grougafields -

Super mode opératoire. Précis , photos et commentaires très simple et efficace. Merci pour ton aide précieuse.

Question quelle est la dimension d’épaisseur du disque qui donne l’alerte qu'il doit être changé ?

Marc

Marc Gondard - Réponse

Bonjour,

Félicitations pour ce tuto, il est simple, précis, explicite et efficace. Il ne me reste plus qu’à me mettre au travail.

Question : a partir de quelle cote d’épaisseur mini, le disque doit être à changer ?

Cordialement

Marc

Marc Gondard - Réponse

20 mm - (revue technique automobile)

grougafields -
