Introduction

Ce tuto vous présente les étapes pour changer le capteur ABS d'une roue arrière de votre BMW. Le modèle présenté est un 330d E91 phase 1.

  1. Mise en sécurité du véhicule : démontage et remontage de la roue Cette étape n'est pas obligatoire si vous avez un pont ou une fosse néanmoins elle vous facilitera grandement le travail. Cette étape n'est pas obligatoire si vous avez un pont ou une fosse néanmoins elle vous facilitera grandement le travail.
  2. Il part de la fusée et va jusque sous le coffre. Il part de la fusée et va jusque sous le coffre. Il part de la fusée et va jusque sous le coffre.
    • Il part de la fusée et va jusque sous le coffre.

  3. Retirez les 4 vis à l'aide d'une douille de 8mm. Retirez les 4 écrous à l'aide d'une douille de 10mm. Dégagez le pare-boue.

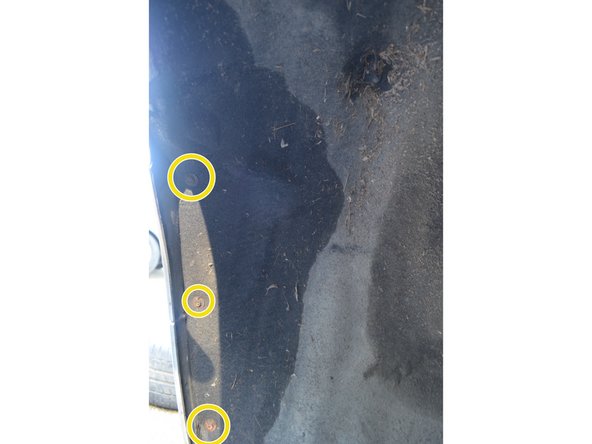

    • Retirez les 4 vis à l'aide d'une douille de 8mm.

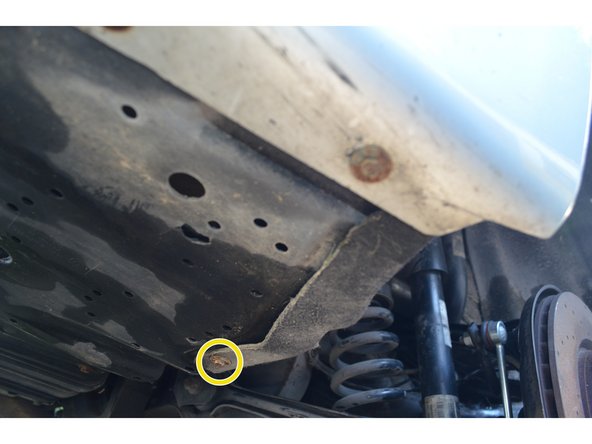

    • Retirez les 4 écrous à l'aide d'une douille de 10mm.

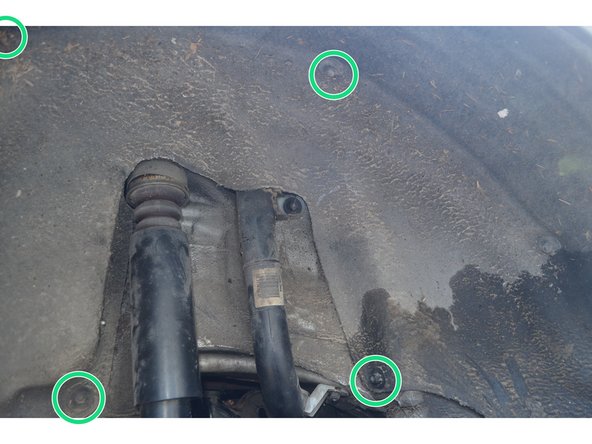

    • Dégagez le pare-boue.

    • Vous n'êtes pas obligé de retirer complétement le pare-boue, il suffit de le dégager suffisamment pour accéder au branchement du capteur.

  4. Repérez le branchement. Appuyez sur le petit carré et poussez le vers l'extérieur. Appuyez sur le petit carré et poussez le vers l'extérieur.
    • Repérez le branchement.

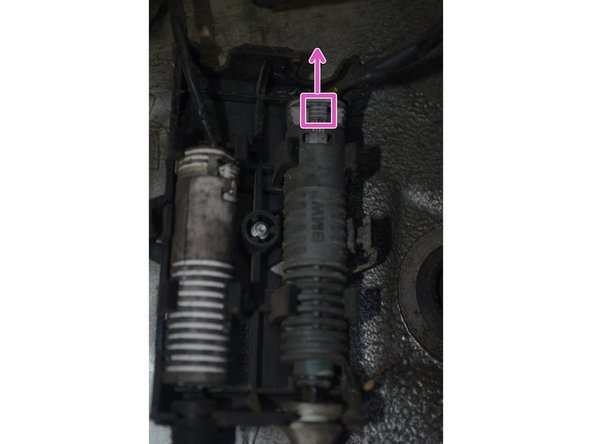

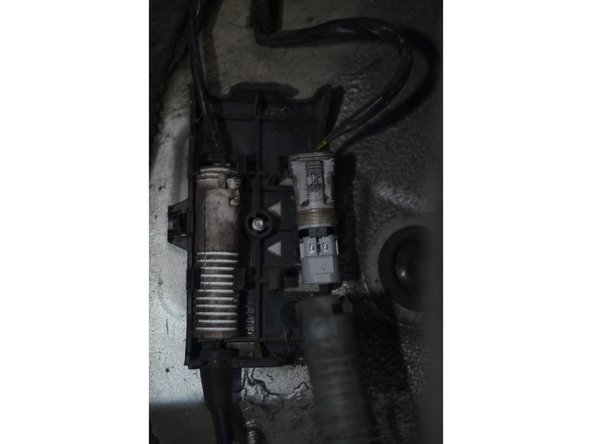

    • Appuyez sur le petit carré et poussez le vers l'extérieur.

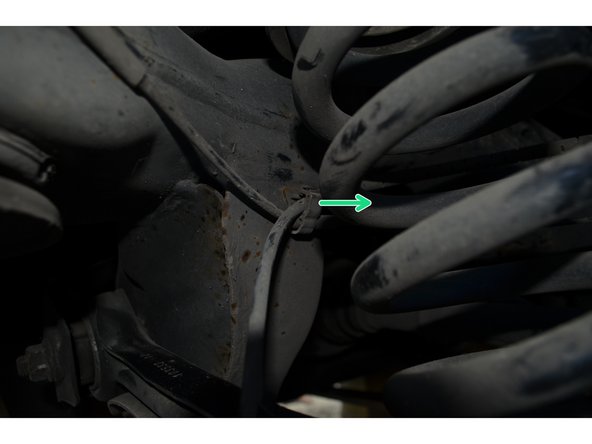

  5. Il y a 2 crochets qui maintiennent le capteur en place.
    • Il y a 2 crochets qui maintiennent le capteur en place.

    • Tirez le crochet vers l'extérieur puis enlevez le capteur.

  6. A l'aide d'une clé BTR de 5mm retirez la vis. Nettoyez le plan et l'alésage du capteur puis enduisez-le de graisse.

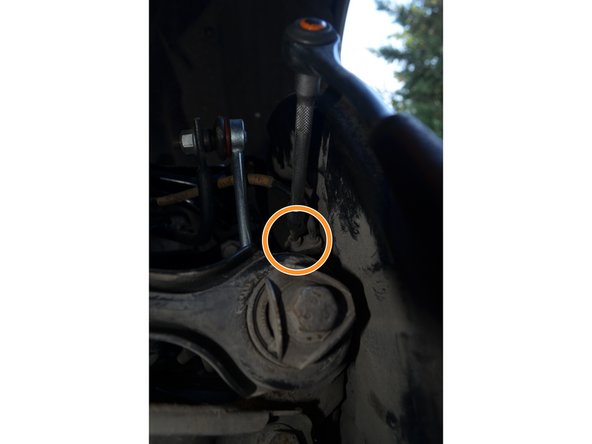

    • A l'aide d'une clé BTR de 5mm retirez la vis.

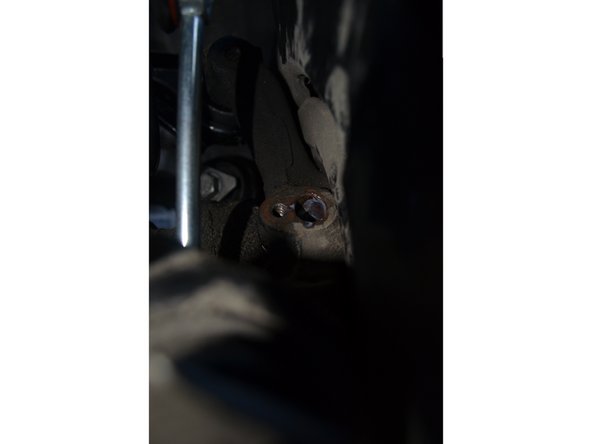

    • Nettoyez le plan et l'alésage du capteur puis enduisez-le de graisse.

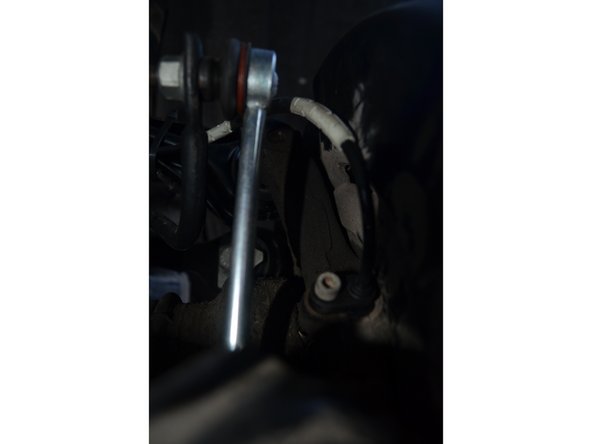

  7. Le remontage s'effectue en sens inverse. Comparez le capteur neuf avec celui que vous venez de retirer pour vous assurer qu'il fait la même longueur.
    • Le remontage s'effectue en sens inverse.

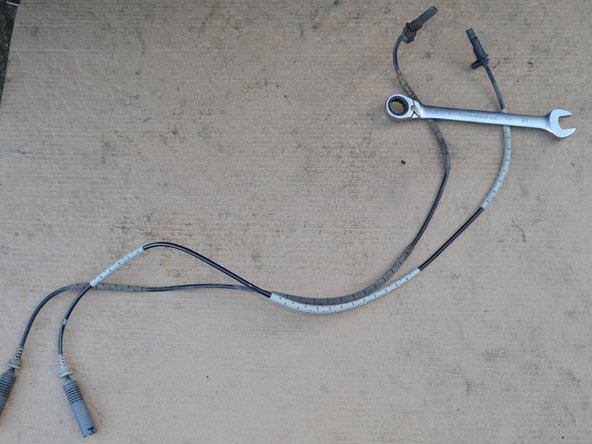

    • Comparez le capteur neuf avec celui que vous venez de retirer pour vous assurer qu'il fait la même longueur.
