Difficulté
Facile
Étapes
12
Temps nécessaire
00:45:00
Ce tutoriel a été créé par la communauté
User contributed
Introduction
Ce tutoriel vous aide à réaliser le changement de votre filtre à carburant sur Toyota Corolla 1.4L D-4D 90ch
-
-
Tirer les 4 clips métalliques
-
à l'aide d'un tournevis cruciforme dévisser le collier sur la durite d'air puis retirer la durite
-
-
-
défaire les colliers sur les deux durites de gasoil à l'aide de la pince multiprise puis enlever les durites
-
Défaire les 2 vis avec la douille de 12 mm
-

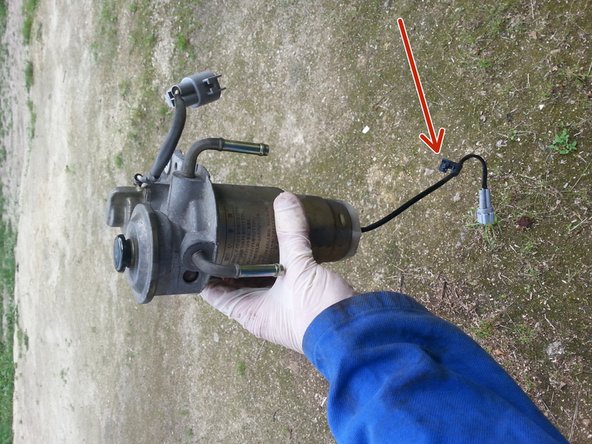

Enlever le filtre (avec son support)
-
déclipser la fiche éclectique du filtre à gasoil (flèche rouge photo 2 et 3) sur le support de filtre.
-
-
-

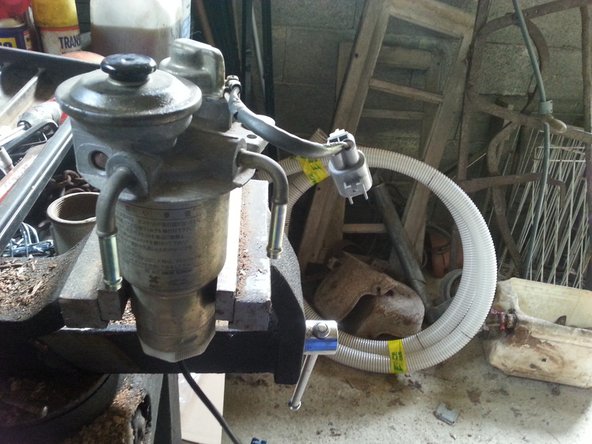

mettre le filtre dans l’étau (photo 1)
-

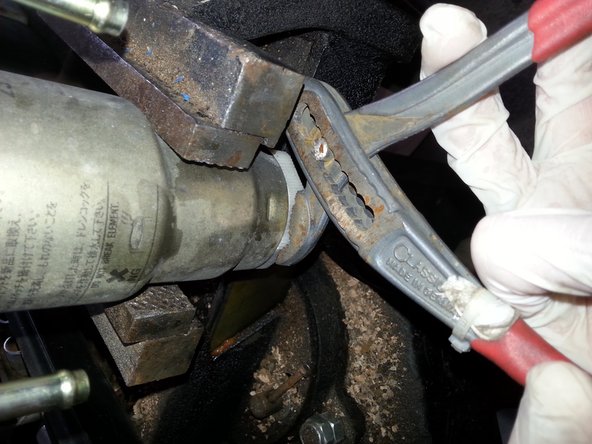

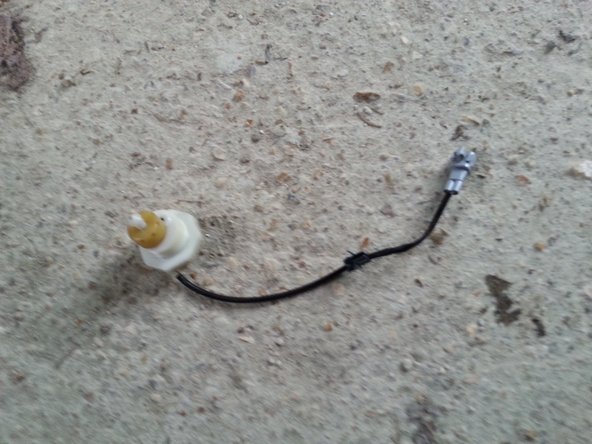

A l'aide de la pince multiprise défaire la partie inférieur du filtre
-
-
-

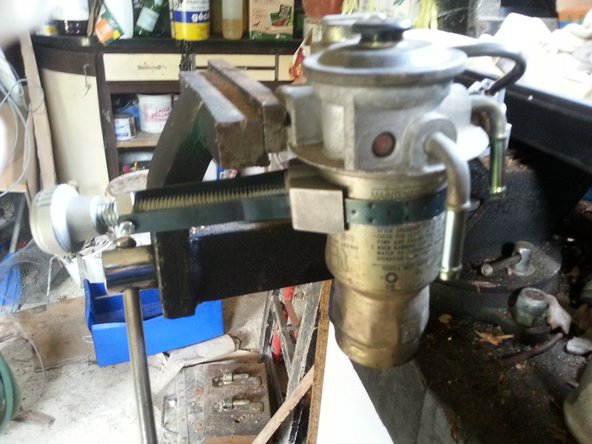

mettre le support de filtre dans l’étau et desserrer le filtre avec une clé à filtre
-

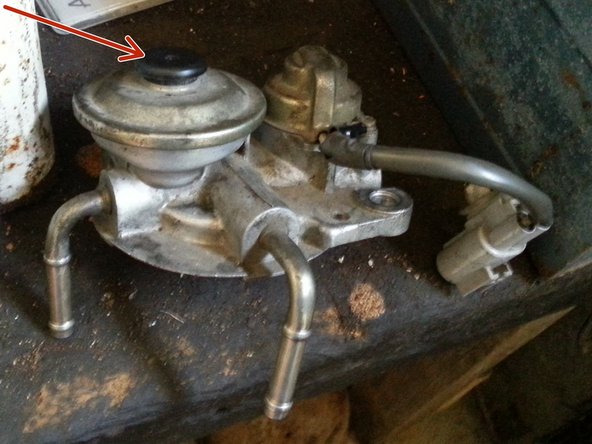

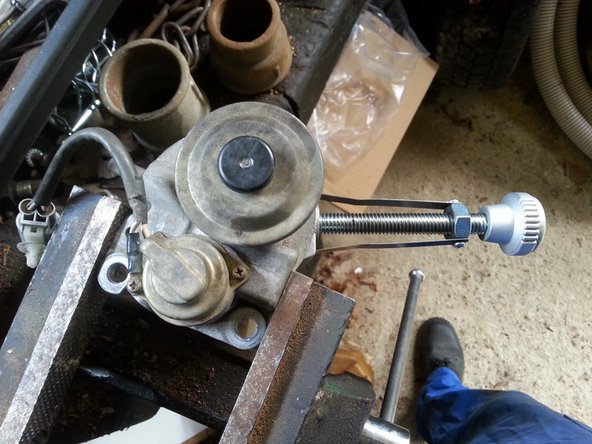

Voici le support de filtre démonté. la pompe d’amorçage (flèche rouge) pour la suite du tutoriel
-
-
-

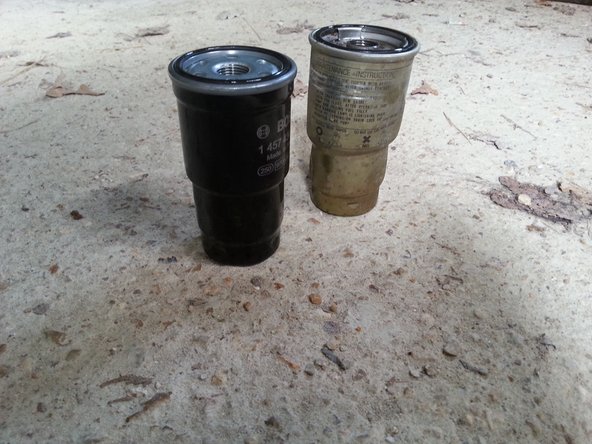

Comparer l'ancien et le nouveau filtre à carburant (longueur, diamètre)
-
-
-

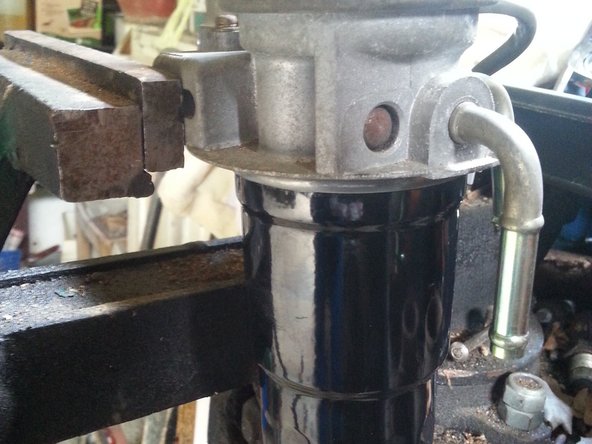

Repositionner le support de filtre sur la nouvelle cartouche et serrer à la main
-

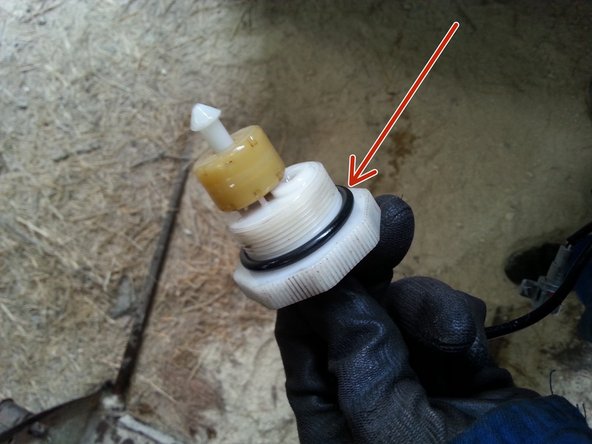

Changer le joint (fourni avec le filtre) de la partie inférieur du filtre (photo 2)
-
Puis serrer à la main ou à l'aide de la pince
-
-
-
Placer le filtre dans son emplacement et serrer les 2 vis de 12 mm puis les 2 durites de carburant
-

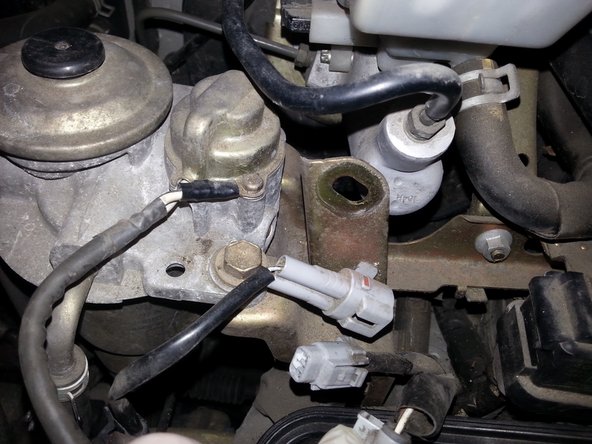

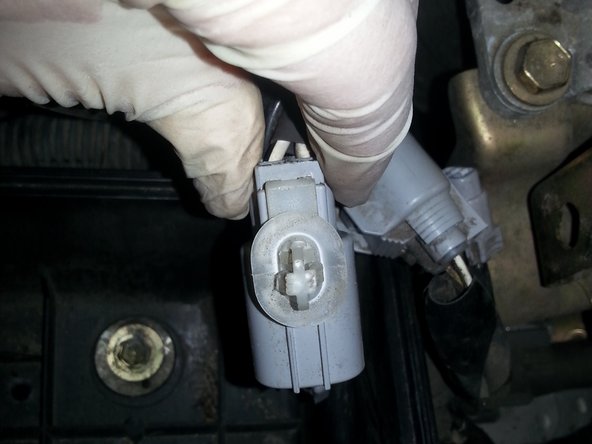

Brancher les 2 fiches électriques
-
Clipser la fiche éclectique sur le support de filtre
-
-
-

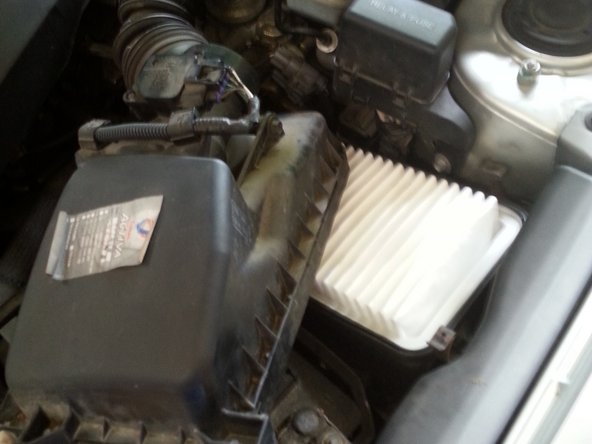

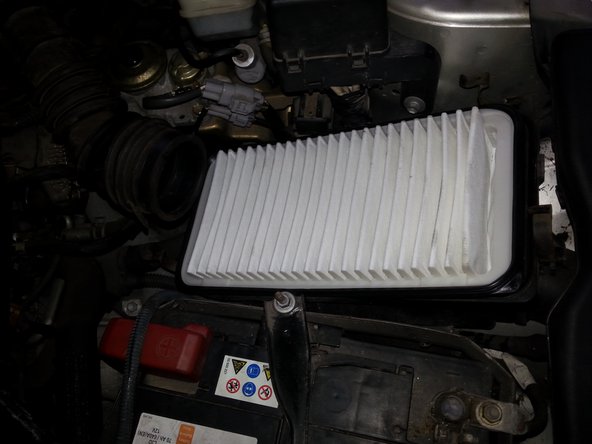

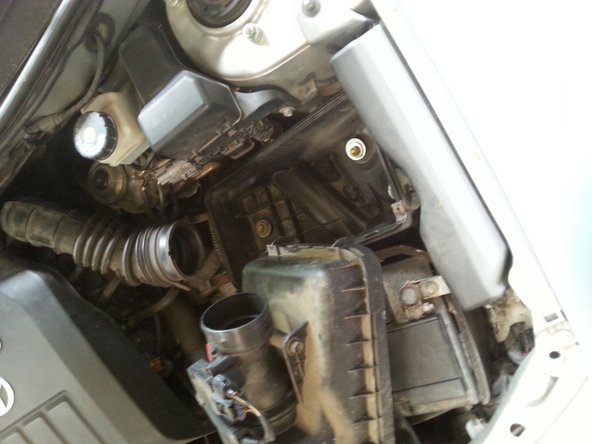

Remettre le filtre à air ainsi que le dessus de la boite à air
-

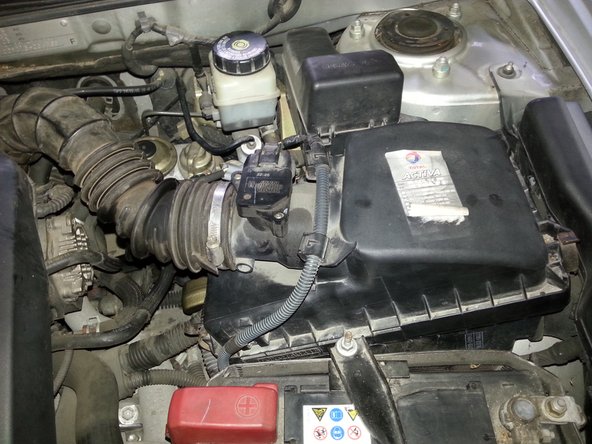

puis remettre la durite avec le collier de serrage
-
-
-
Appuyer sur la pompe de réamorçage jusqu'au durcissement complet de la pompe
-
Démarrer le moteur
-
