Introduction

Faite chauffer le moteur avant la vidange.

  1. Localisé le filtre à air Localisé le filtre à air
    • Localisé le filtre à air

  2. Dévisser les 4 vis T25 Ouvrir la boite à air Ouvrir la boite à air
    • Dévisser les 4 vis T25

    • Ouvrir la boite à air

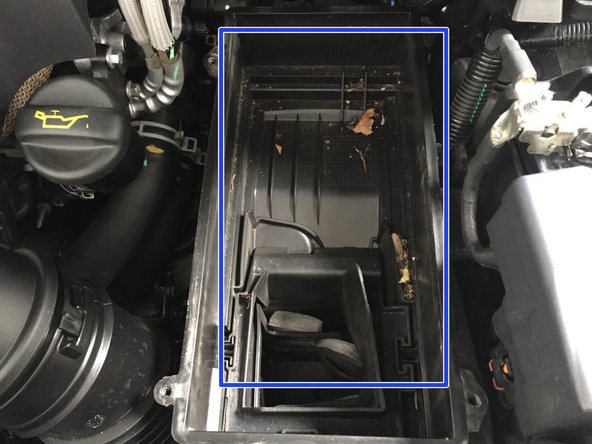

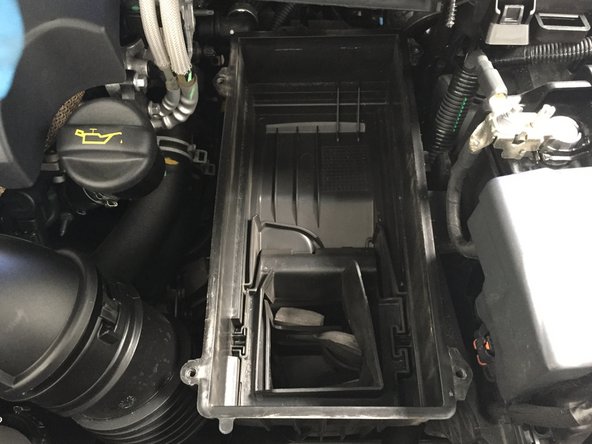

  3. Retirer le filtre à air Nettoyer la boite à air Nettoyer la boite à air
    • Retirer le filtre à air

    • Nettoyer la boite à air

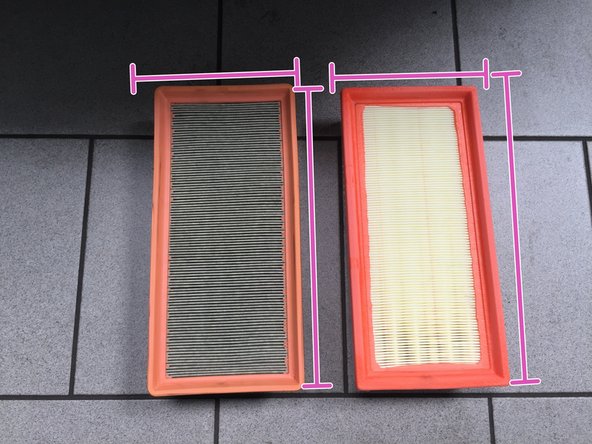

  4. Vérifier la correspondance entre l'ancien et le nouveau filtre à air Vérifier la correspondance entre l'ancien et le nouveau filtre à air

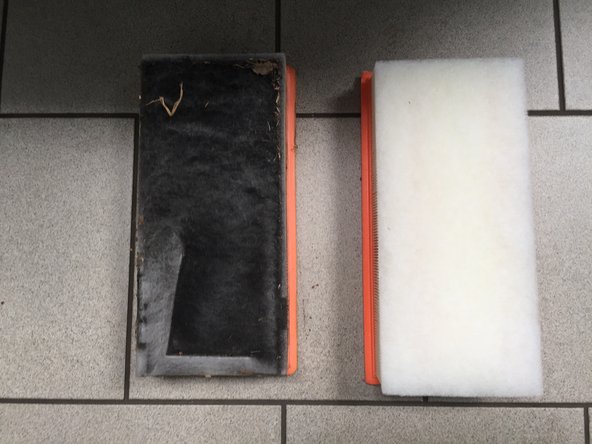

    • Vérifier la correspondance entre l'ancien et le nouveau filtre à air

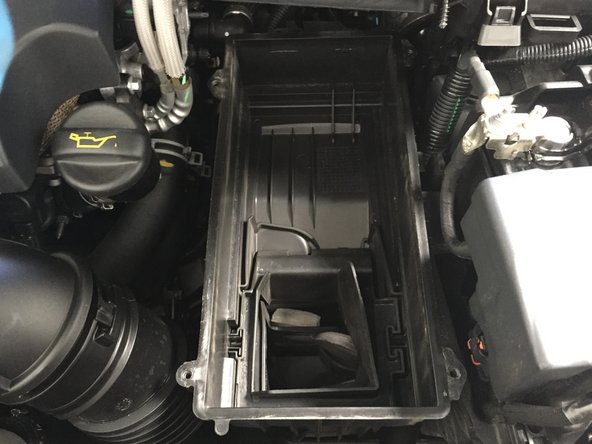

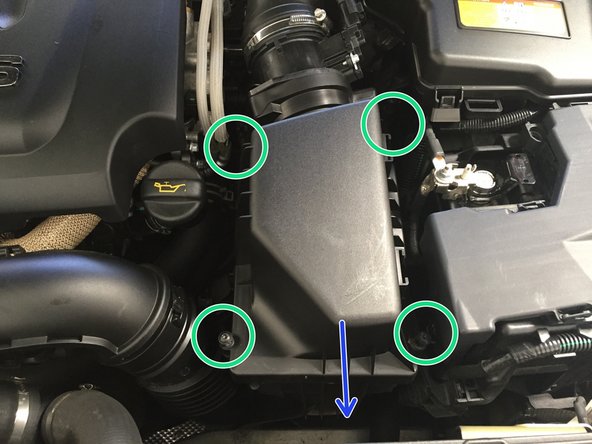

  5. Installer le nouveau filtre Fermer la boite à air Serrer les 6 vis T25
    • Installer le nouveau filtre

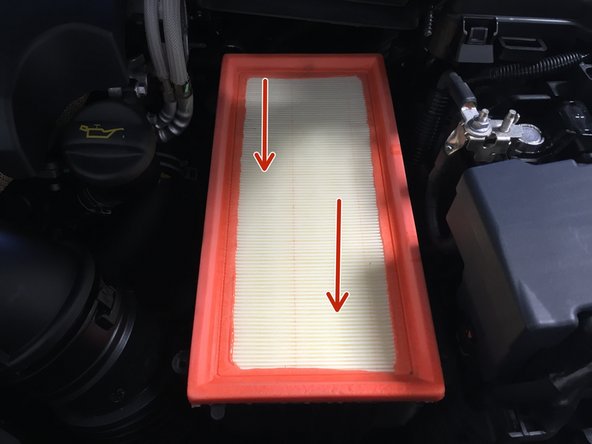

    • Fermer la boite à air

    • Serrer les 6 vis T25

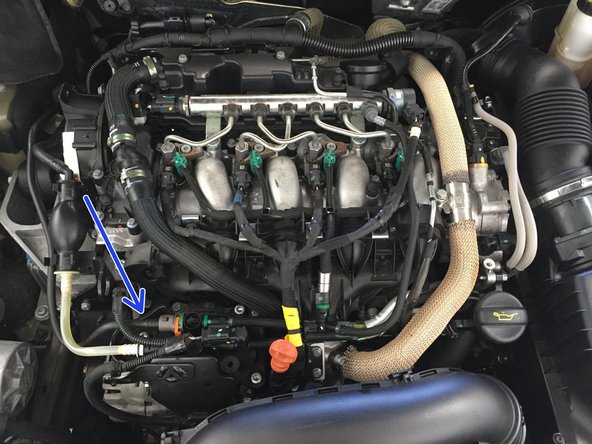

  6. Retirer le cache moteur Le filtre ce trouve ici Le filtre ce trouve ici
    • Retirer le cache moteur

    • Le filtre ce trouve ici

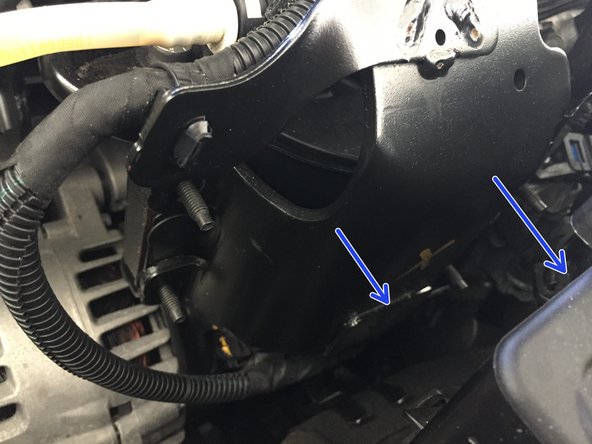

  7. Dévisser les 3 vis de 10 Retirer le cache de protection pour accéder au filtre Retirer le cache de protection pour accéder au filtre

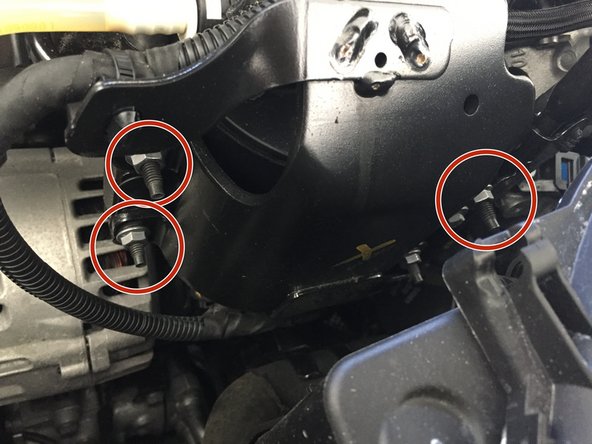

    • Dévisser les 3 vis de 10

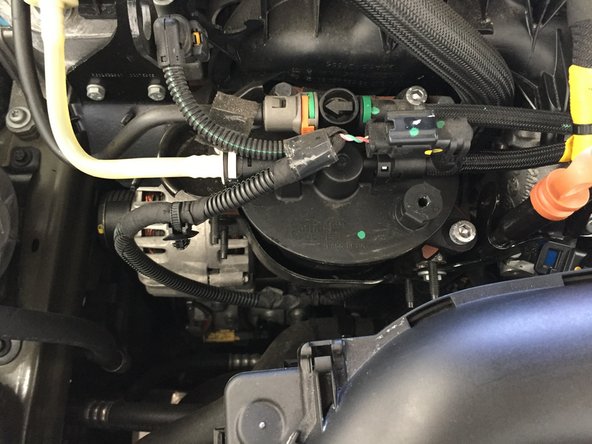

    • Retirer le cache de protection pour accéder au filtre

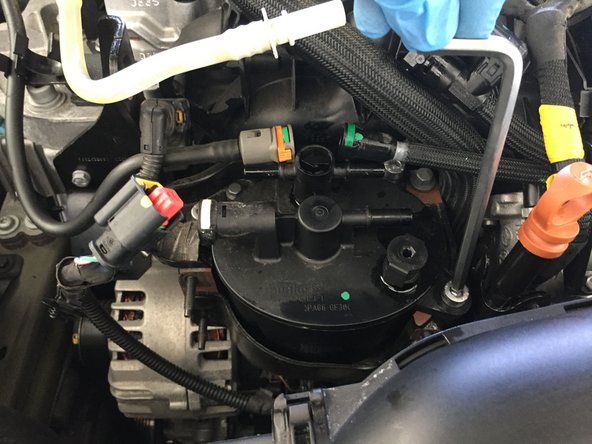

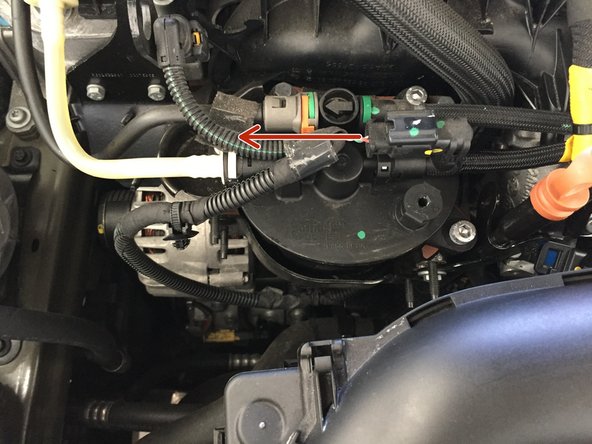

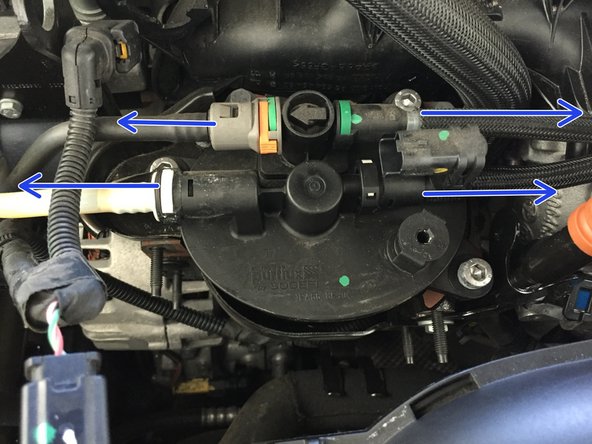

  8. Débrancher le capteur Déclipser les quatre durites de carburant Déclipser les quatre durites de carburant
    • Débrancher le capteur

    • Déclipser les quatre durites de carburant

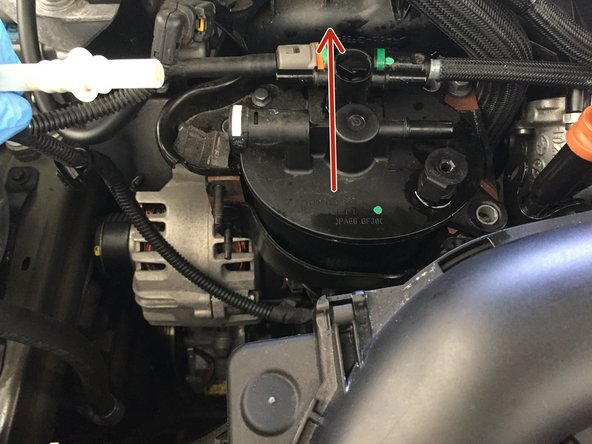

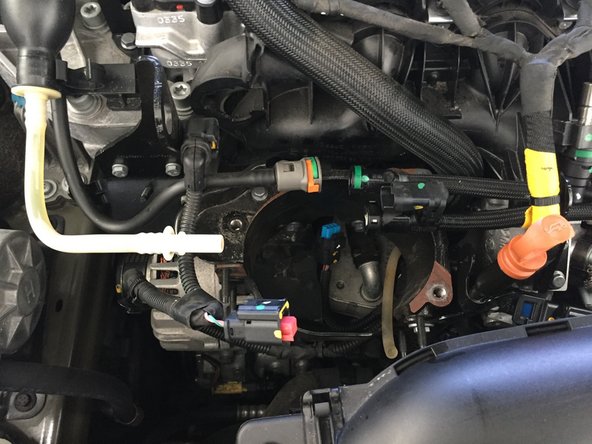

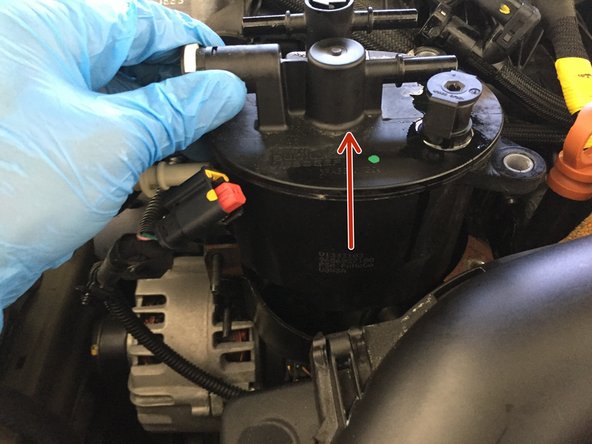

  9. Retirer le filtre à carburant Retirer le filtre à carburant Retirer le filtre à carburant
    • Retirer le filtre à carburant

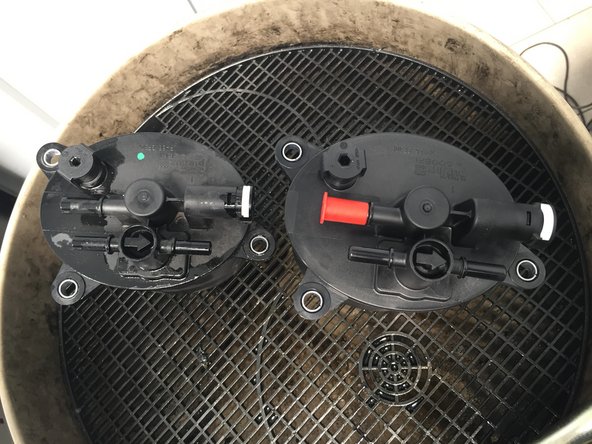

  10. Vérifier la correspondance entre l'ancien et le nouveau filtre
    • Vérifier la correspondance entre l'ancien et le nouveau filtre

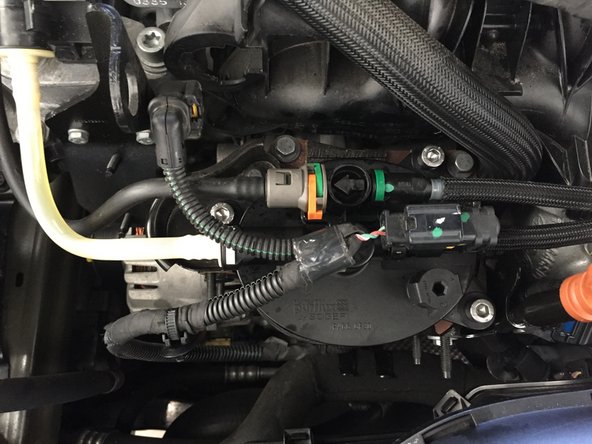

  11. Installer le nouveau filtre Rebrancher les quatre durites de carburant et le capteur Rebrancher les quatre durites de carburant et le capteur
    • Installer le nouveau filtre

    • Rebrancher les quatre durites de carburant et le capteur

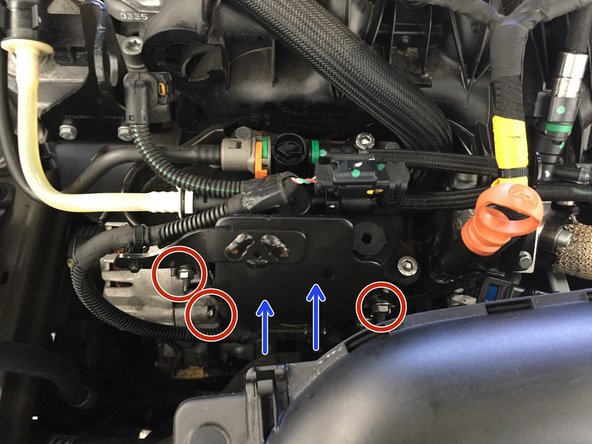

  12. Remettre le cache
    • Remettre le cache

    • Serre les 3 vis de 10

    • Mettre le contact plusieurs fois avant de démarrer le véhicule pour réamorcer le circuit de carburant

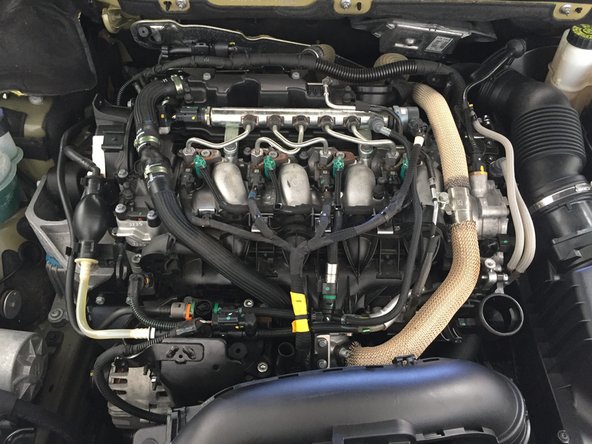

  13. Retirer la plaque moteur Retirer le bouchon de remplissage et la jauge a huile Retirer le bouchon de remplissage et la jauge a huile

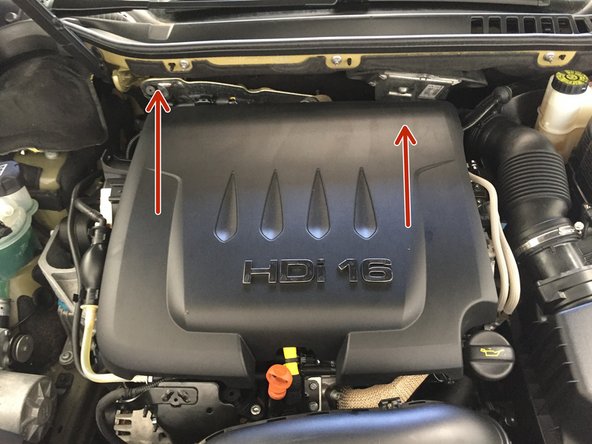

    • Retirer la plaque moteur

    • Retirer le bouchon de remplissage et la jauge a huile

  14. Deviser le 11 clips pour retirer la plaque sous moteur Retirer la plaque sous moteur
    • Deviser le 11 clips pour retirer la plaque sous moteur

    • Retirer la plaque sous moteur

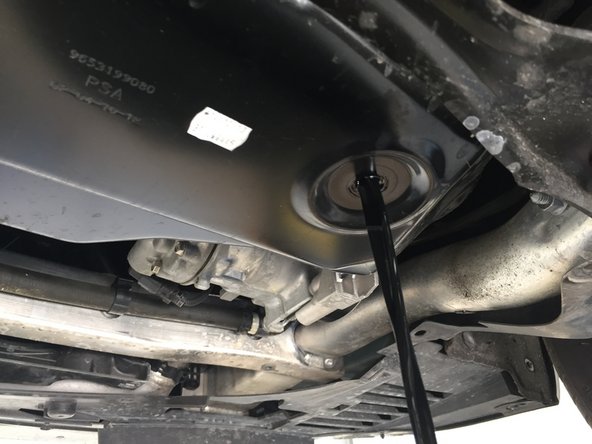

  15. Placer le bac de vidange sous le véhicule A l'aide de la clé plate de 21 dévisser le bouchon de vidange A l'aide de la clé plate de 21 dévisser le bouchon de vidange
    • Placer le bac de vidange sous le véhicule

    • A l'aide de la clé plate de 21 dévisser le bouchon de vidange

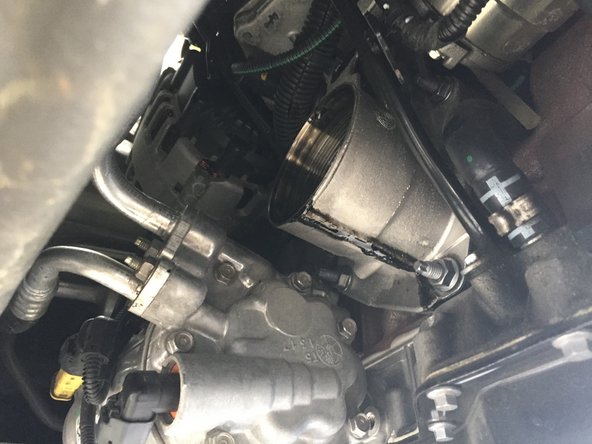

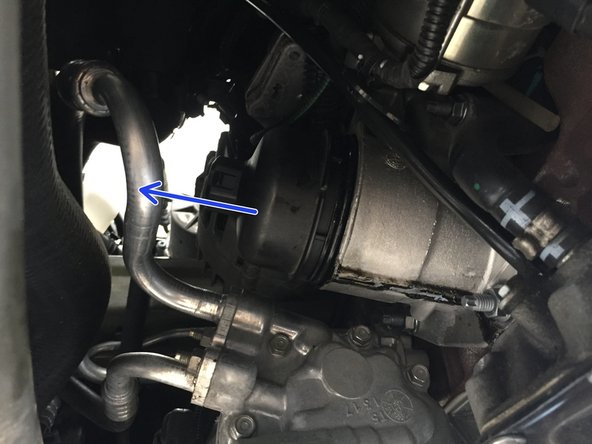

  16. Dévisser le filtre à huile à l'aide de la clé plate de 27 Retirer le filtre à huile Retirer le filtre à huile
    • Dévisser le filtre à huile à l'aide de la clé plate de 27

    • Retirer le filtre à huile

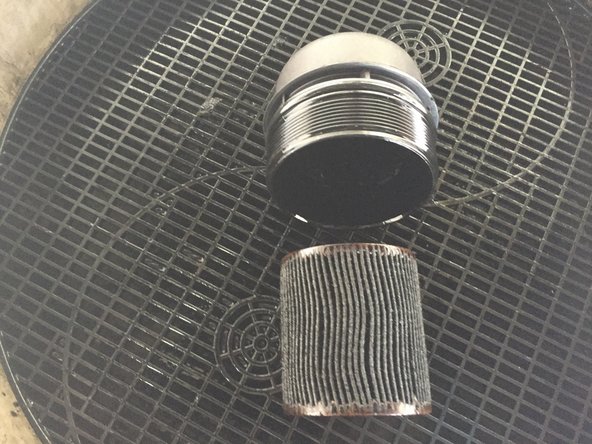

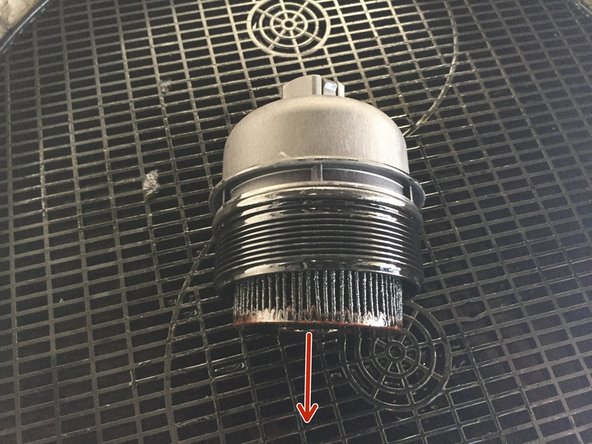

  17. retirer le filtre à huile de la cloche retirer le filtre à huile de la cloche
    • retirer le filtre à huile de la cloche

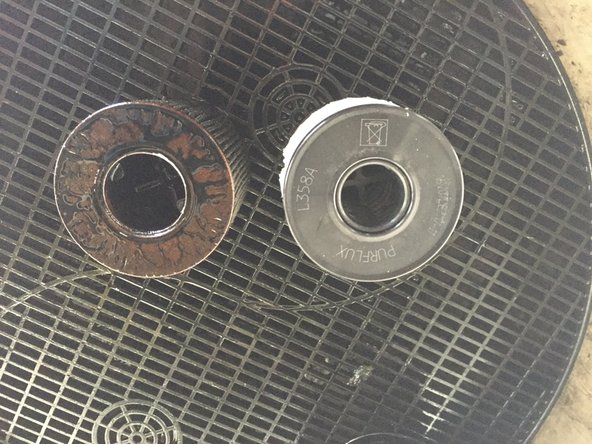

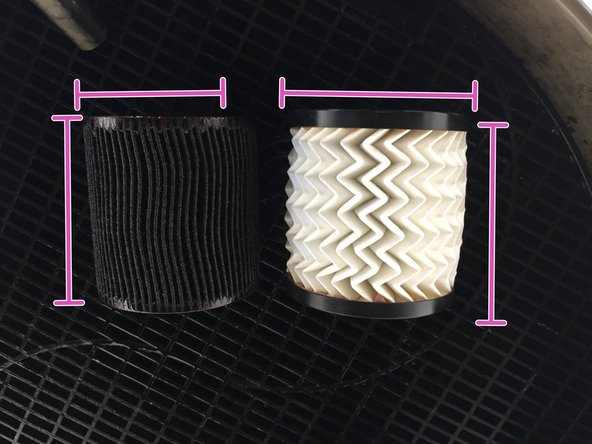

  18. Vérifier la correspondance entre l'ancien et le nouveau filtre Vérifier la correspondance entre l'ancien et le nouveau filtre
    • Vérifier la correspondance entre l'ancien et le nouveau filtre

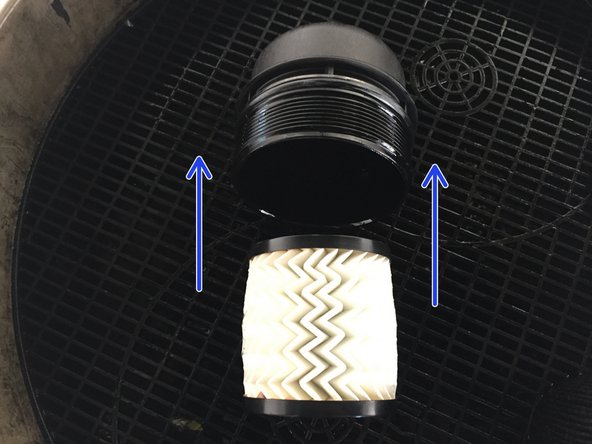

  19. remplacer le joint Instaler le nouveau filtre dans la cloche Instaler le nouveau filtre dans la cloche

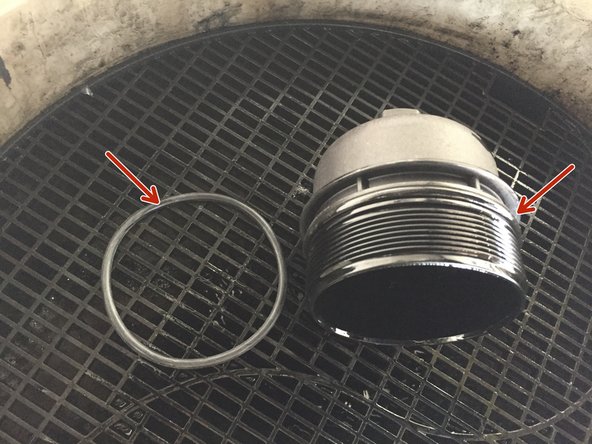

    • remplacer le joint

    • Instaler le nouveau filtre dans la cloche

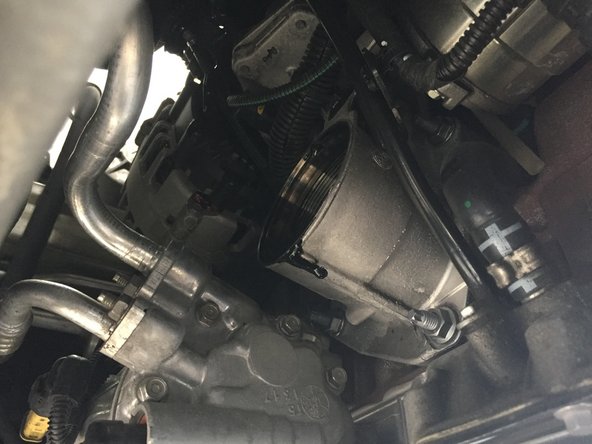

  20. Monter le nouveau filtre serrer le à l'aide de la clé de 27 serrer le à l'aide de la clé de 27
    • Monter le nouveau filtre

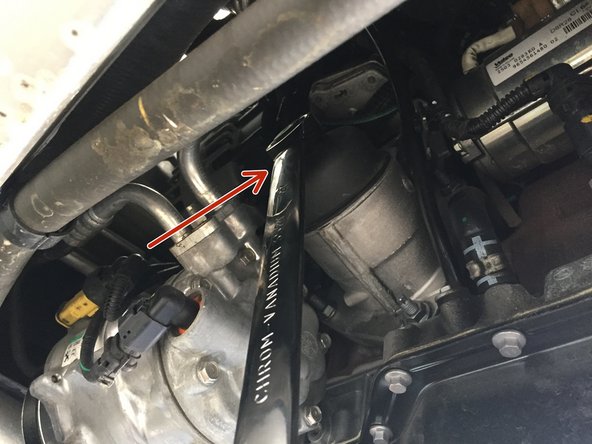

    • serrer le à l'aide de la clé de 27

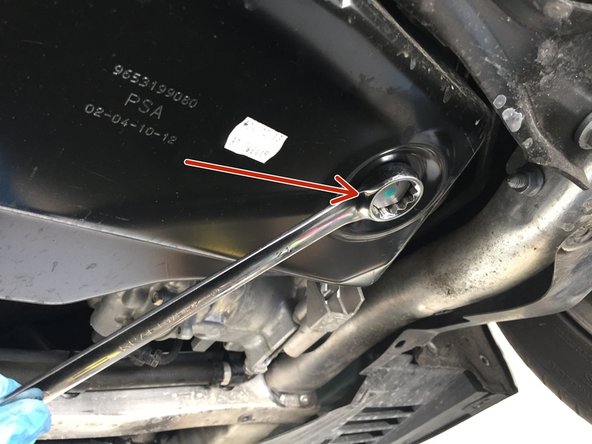

  21. Remplacer le joint cuivre Remonter le bouchon de vidange serrer le à l'aide de la clé plate de 21

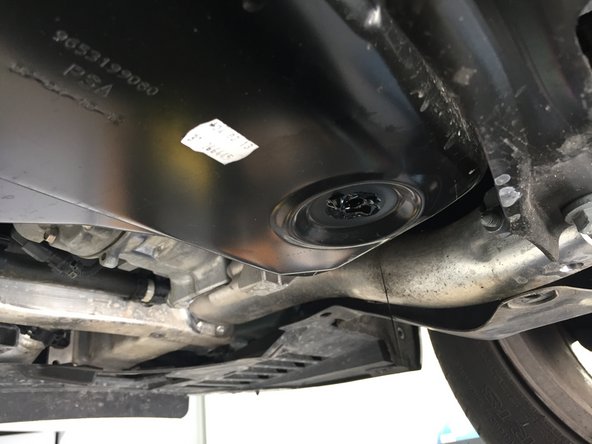

    • Remplacer le joint cuivre

    • Remonter le bouchon de vidange

    • serrer le à l'aide de la clé plate de 21

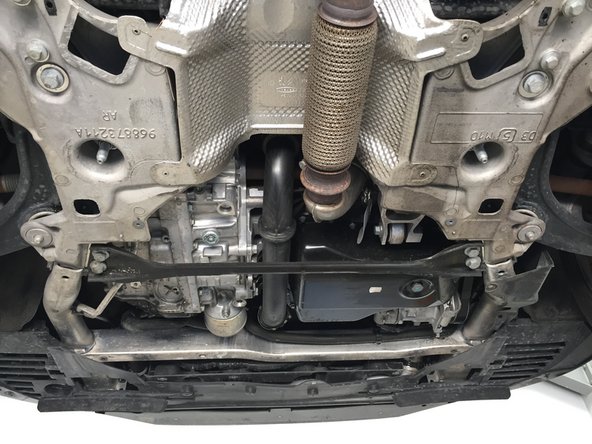

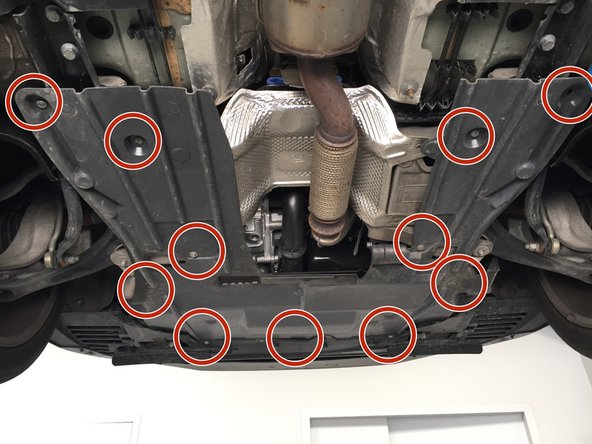

  22. Remettre la plaque sous moteur Remettre les 11 clips
    • Remettre la plaque sous moteur

    • Remettre les 11 clips

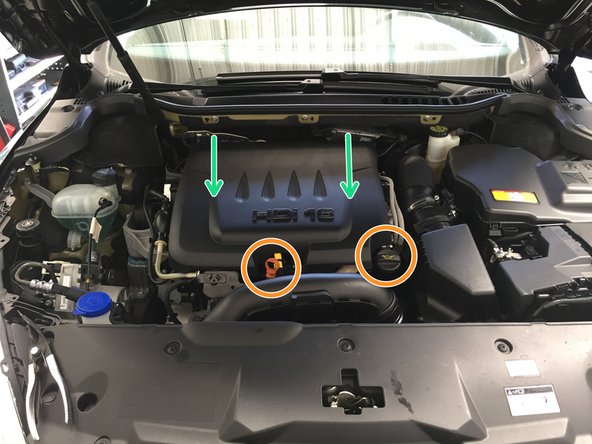

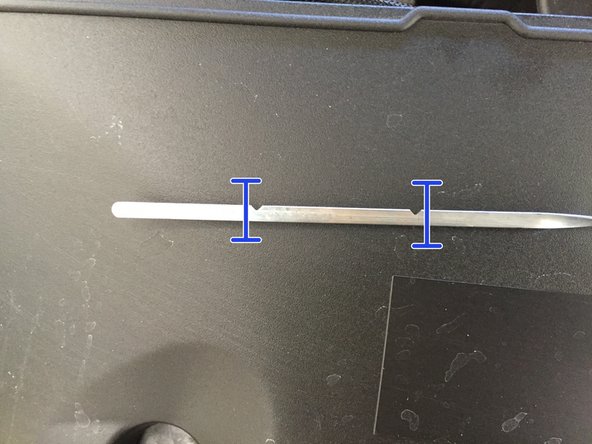

  23. Verser l'huile dans le moteur par l'orifice de remplissage Démarrer le moteur Verifier le niveau
    • Verser l'huile dans le moteur par l'orifice de remplissage

    • Démarrer le moteur

    • Verifier le niveau

    • NE PAS DEPASSER LE NIVEAU MAX

    • Remettre la jauge et le bouchon de remplissage

    • Remettre le cache moteur
