Introduction
Tutoriel réalisé sur Suzuki Swift 1.3ddis 16v 75cv.
La vidange se fait une fois par an ou tous les 20000km sur ce véhicule. Il n'y a rien de vraiment compliqué mais la voiture est basse et l'accès limité. Il sera difficile de vidanger en travaillant à même le sol : il vous faudra soit utiliser une fosse ou un pont comme c'est le cas ici, soit lever l'avant de la voiture avec deux chandelles ou deux rampes (voir le tutoriel intitulé : Mise en sécurité du véhicule). De plus, le filtre à huile est très mal placé et il y a du démontage à faire pour y accéder. J'imagine qu'un outil spécifique doit exister mais je ne suis pas parvenu à retirer le filtre sans démontage, que ce soit à l'aide d'un cliquet et cardan, d'une clé à pipe, à œil, plate ou contre-coudée.
Il est préférable de faire la vidange moteur chaud, même si ce n'est pas une obligation.
-
-
ouvrir le capot
-
dévisser les 4 vis de fixation du cache, clé de 8mm
-
sortir le cache
-
-
-
dévisser le bouchon de remplissage
-
Je le laisse posé sur l'orifice de remplissage pour éviter que des impuretés n'entrent dans le moteur.
-
et sortir la jauge
-
Ceci va créer un appel d'air, ce qui va aider à la vidange.
-
-
-
débloquer le bouchon de vidange, clé torx T45
-

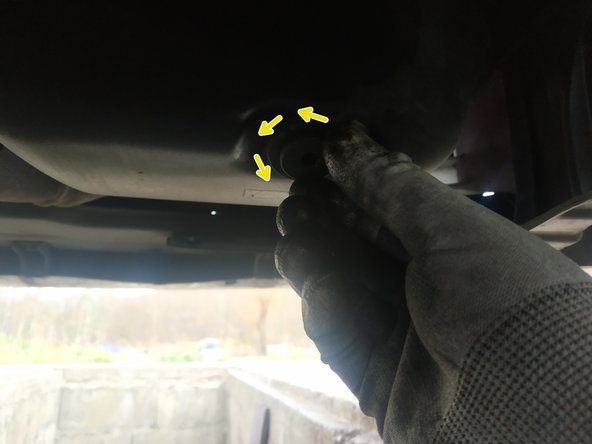

Le bouchon se trouve à l'arrière du carter.
-
finir de dévisser à la main
-
Attention de ne pas se brûler.
-
ne pas hésiter à mettre des gants
-
ne pas hésiter à laisser tomber le bouchon de carter d'huile dans le bac, on le récupérera après avec un aimant
-
laisser vidanger au moins 15mn
-
-
-
Il va falloir déplacer le conduit d'air pour accéder au filtre.
-
dévisser les 4 vis de fixation du conduit, clé de 10mm
-
défaire le collier, clé de 8mm
-
démancher la durite
-
-
-
débloquer la cloche, clé de 27mm
-
finir de dévisser à la main
-
et retirer la cloche et le filtre
-
-
-

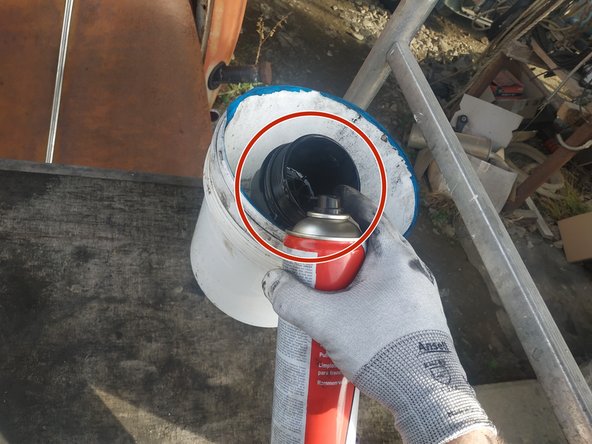

nettoyer la cloche
-

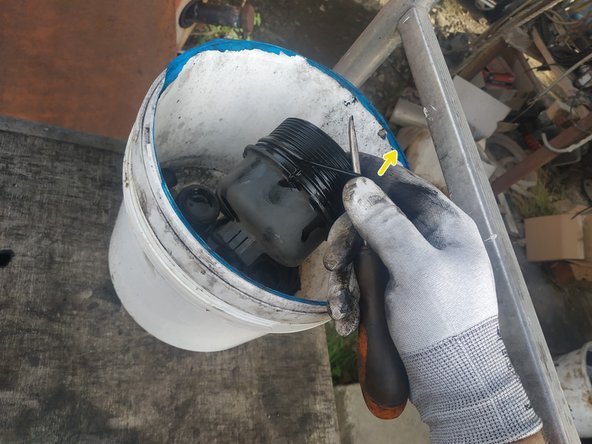

retirer le joint à l'aide d'un petit tournevis plat
-
installer un joint torique neuf
-
-
-

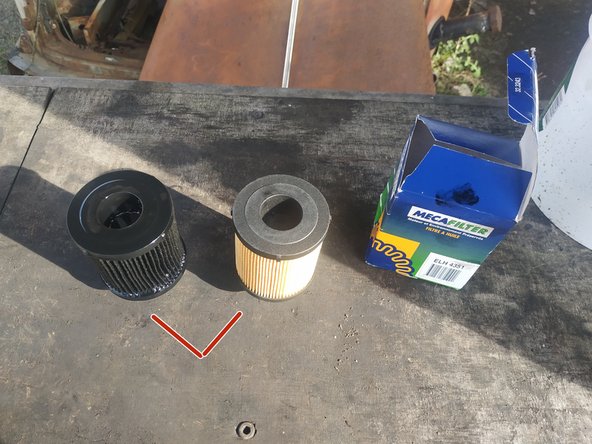

comparer le filtre neuf avec le filtre usagé (taille, diamètre, référence)
-
comparer les bouchons de vidange
-
J'ai préféré changer le bouchon plutôt que le joint torique seulement.
-
-
-
huiler les joints toriques sur le filtre
-

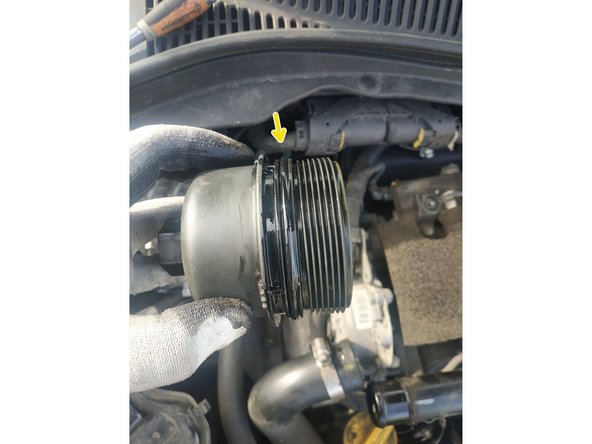

et sur la cloche
-
clipser le filtre dans la cloche
-
-
-
veiller à ce que le ressort soit bien en place
-
présenter le filtre et visser la cloche à la main autant que possible
-
finir le serrage à la clé de 27
-
Couple de 25N.m.
-
-
-
emmancher la durite dans le conduit
-

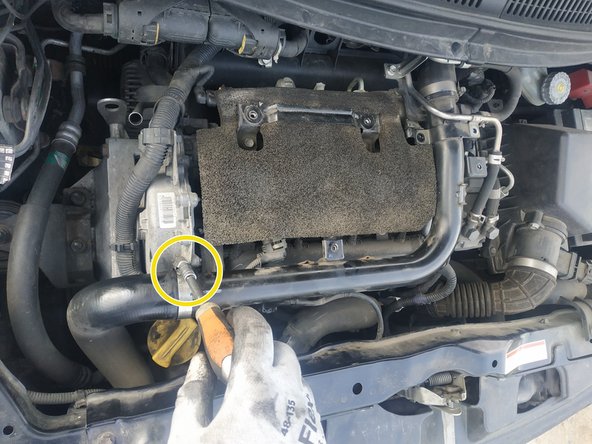

et visser le collier, clé de 8mm
-
visser les 4 vis de fixation du conduit, clé de 10mm
-
-
-
nettoyer le carter à l'aide d'un chiffon
-

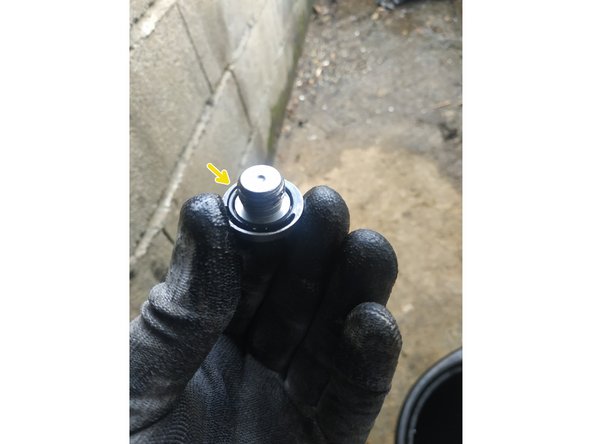

huiler le joint du bouchon
-

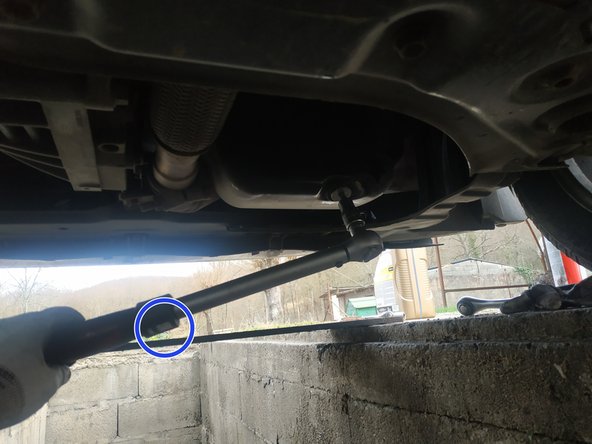

serrer le bouchon, clé torx T45
-
Couple de 30N.m.
-
-
-
Si vous avez utilisé des rampes de levage ou des chandelles, il va falloir absolument les retirer. Le niveau d'huile se fait impérativement sur sol plat.
-
faire le plein d'huile 5w40, commencer par 3 litres
-

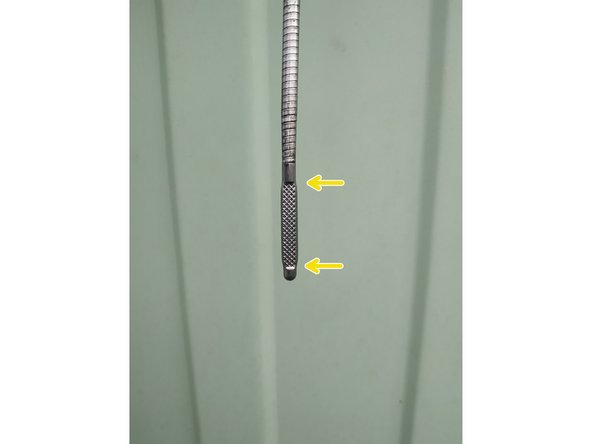

contrôler le niveau à la jauge : l'encoche du bas représente le mini, celle du haut le maxi (compléter si nécessaire: on cherche à être juste en-dessous du maxi)
-
remettre le bouchon de remplissage et la jauge en place
-
-
-
démarrer le moteur
-
et contrôler l'absence de fuites
-
couper le moteur, attendre quelques minutes et contrôler une dernière fois le niveau d'huile
-
On voit ici qu'il faut rajouter un peu d'huile (le filtre s'est rempli)
-
-
-
On amènera l'huile usagée ainsi que le filtre en déchetterie ou dans n'importe quelle autre structure à même de recycler. Cette étape fait partie intégrante de la vidange.
-
