Difficulté
Facile
Étapes
5
Temps nécessaire
01:00:00 - 02:00:00
- Remplacement support Moteur AVD 5 étapes
En cours
Ce tutoriel est en cours de création. Revenez de temps en temps pour voir les modifications.
Ce tutoriel a été créé par la communauté
User contributed
Introduction
Les outils:
- Cales de roue
- Crique hydraulique + cale en bois
- Cliquet équipé d'un embout torx (mâle)
- Cliquet avec douille de 15 18 et Torx E10
- Clé dynamométrique
- Chiffon
-
-
Immobiliser le véhicule à l'aide de butée de roue
-

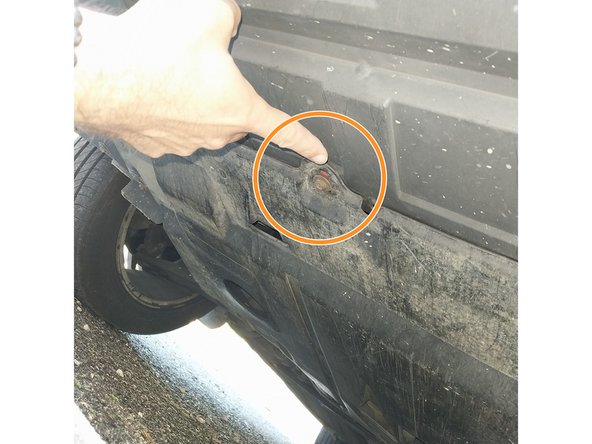

Déposer le cache moteur inférieur en démontant les 7 vis à empreinte torx
-

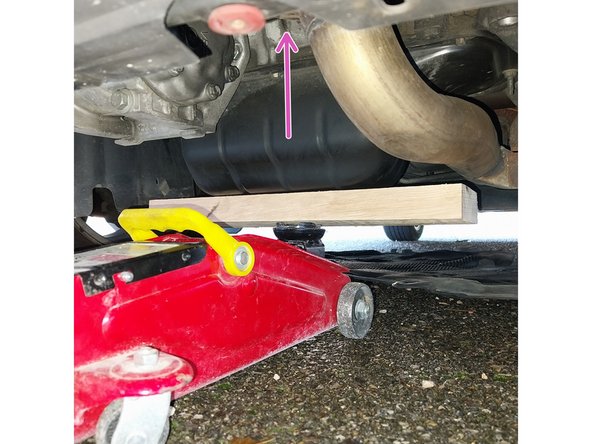

Relever le moteur de 5cm environ à l'aide d'un crique hydraulique
-
Veillez à positionner une cale de bois épaisse sous le carter d'huile pour ne pas le détériorer et répartir la charge du crique
-
-
-

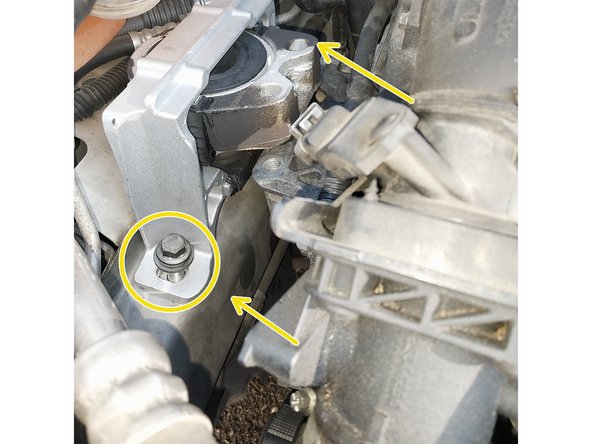

Démonter les 2 écrous à l'aide du cliquet d'une douille de 18
-

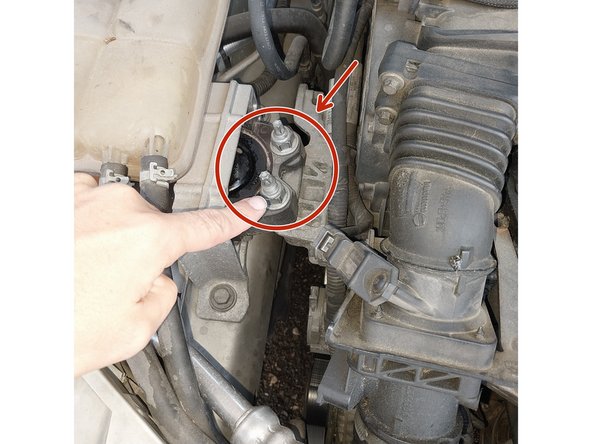

Démonter les 2 goujons à l'aide d'un cliquet et d'une douille Torx E10.
-
La dépose des goujons est nécessaire pour déposer le support et limiter le démontage d'autres composants
-
Déposer les 2 vis à l'aide du cliquet et d'une douille de 15
-
-
-

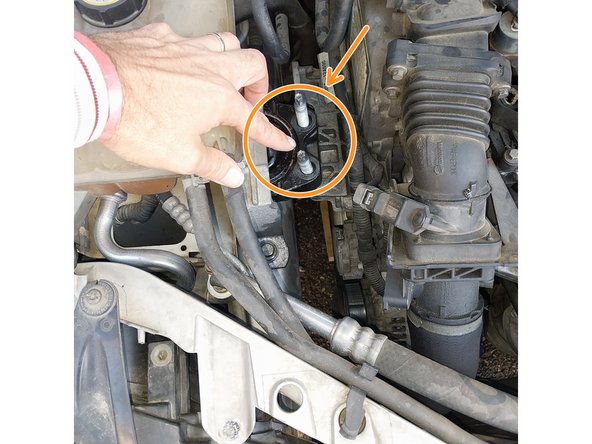

Démonter le supporte laissé libre et nettoyer la caisse du véhicule
-
Comparer l'ancien et le nouveau support et vérifier qu'ils soient bien identiques
-
-
-
Repositionner les 2 vis. Serrer au couple (65N.m) à l'aide d'un clé dynamométrique
-
Repositionner les 2 goujons. Serrer au couple (32N.m) à l'aide d'un clé dynamométrique
-
Repositionner les 2 écrous. Serrer au couple (55N.m) à l'aide d'un clé dynamométrique
-
-
-
Libérer le moteur en abaissant le crique progressivment
-
Remonter le cache inférieur
-
