  1. Le filtre à gasoil est à gauche du filtre à air et au dessus du bouchon d'huile moteur.Pour y accéder , il faudra retirer un cache de protection. Le filtre est raccordé à 3 flexibles et 1 connecteur électrique.On aperçoit également la pompe de réarmorçage du circuit diesel entre les deux flexibles du bas (Forme cylindirque noire)
    • Le filtre à gasoil est à gauche du filtre à air et au dessus du bouchon d'huile moteur.Pour y accéder , il faudra retirer un cache de protection.

    • Le filtre est raccordé à 3 flexibles et 1 connecteur électrique.On aperçoit également la pompe de réarmorçage du circuit diesel entre les deux flexibles du bas (Forme cylindirque noire)

  2. Pour commencer il faut retirer les 2 flexibles encadrant la pompe de réamorçage.Il suffit d'appuyer sur la parti colorée du flexible et tirer vers soi en même temps.Possibilité que du diesel coule légèrement. Ensuite, retirer le 3 ème flexible.Soulever la bague métallique puis appuyer sur les pâtes vers l'intérieur en tirant vers soi.Possibilité que du diesel coule légèrement. En dernier, débrancher le connecteur électrique.Il faut pousser le plastique jaune à l'interieur et tirer le connecteur dans le même sens.Cette parti est parfois dangereuse car le tournevis glisse. Mettez des gants.
    • Pour commencer il faut retirer les 2 flexibles encadrant la pompe de réamorçage.Il suffit d'appuyer sur la parti colorée du flexible et tirer vers soi en même temps.Possibilité que du diesel coule légèrement.

    • Ensuite, retirer le 3 ème flexible.Soulever la bague métallique puis appuyer sur les pâtes vers l'intérieur en tirant vers soi.Possibilité que du diesel coule légèrement.

    • En dernier, débrancher le connecteur électrique.Il faut pousser le plastique jaune à l'interieur et tirer le connecteur dans le même sens.Cette parti est parfois dangereuse car le tournevis glisse. Mettez des gants.

  3. Voici la situation après débranchement. Retirer les 2 vis du filtre pour le déposer.Clé plate de 8 mm vu l'accès reste le plus simple.Commencer à la clé puis finir à la main.Lors de l'extraction du filtre,laissez le filtre le plus droit possible car celui ci est rempli de gasoil.
    • Voici la situation après débranchement.

    • Retirer les 2 vis du filtre pour le déposer.Clé plate de 8 mm vu l'accès reste le plus simple.Commencer à la clé puis finir à la main.Lors de l'extraction du filtre,laissez le filtre le plus droit possible car celui ci est rempli de gasoil.

  4. Lorsque le filtre est dans votre main commencer par vider le diesel de celui -ci dans le nouveau filtre.Gardez impérativement le capuchon noir du nouveau filtre sinon le diesel versé coulera par le bas du nouveau filtre. Une fois l'opération effectuée, dévisser les 3 vis torx et tirer vers le haut pour extraire l'ancien filtre de la partie supérieure.Faire cela au dessus d'un récipient pour le diesel qui coule.

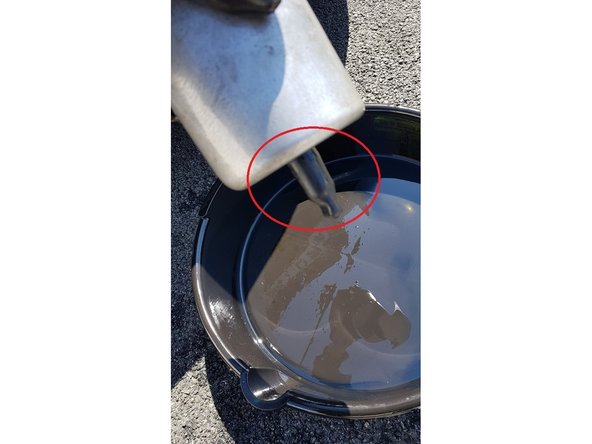

    • Lorsque le filtre est dans votre main commencer par vider le diesel de celui -ci dans le nouveau filtre.Gardez impérativement le capuchon noir du nouveau filtre sinon le diesel versé coulera par le bas du nouveau filtre.

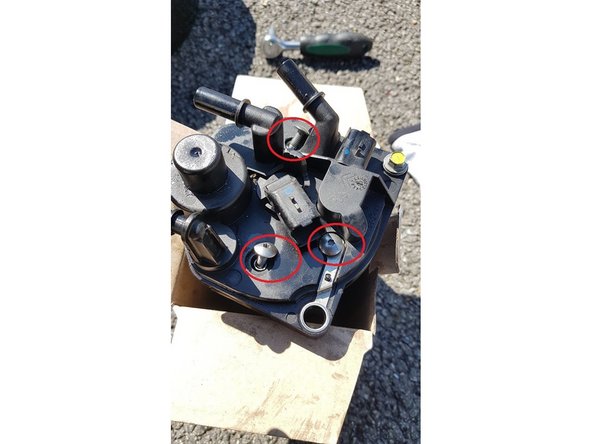

    • Une fois l'opération effectuée, dévisser les 3 vis torx et tirer vers le haut pour extraire l'ancien filtre de la partie supérieure.Faire cela au dessus d'un récipient pour le diesel qui coule.

    • Une fois le vieux filtre retiré, mettez le nouveau en place avec le joint rouge bien en place.clipsez et vissez les 3 vis torx.

    • Une fois terminé, retirez le capuchon noir du bas du filtre.Si rien ne coule, votre filtre est parfaitement monté.Dans le cas contraire ,un appel d'air existe, vérifier le joint.

  5. Procéder à la remise en place du nouveau filtre et serrer les 2 vis à la clé de 8 mm.Puis raccorder dans l'ordre suivant: connecteur électrique, puis flexible avec lamelle métallique puis les 2 derniers flexibles.
    • Procéder à la remise en place du nouveau filtre et serrer les 2 vis à la clé de 8 mm.Puis raccorder dans l'ordre suivant: connecteur électrique, puis flexible avec lamelle métallique puis les 2 derniers flexibles.

    • Pomper pour réarmorcer le diesel grâce au poussoir comme sur la photo.Pour ma part ,j'ai pompé environ 15 secondes .

    • Vous avez terminé, bravo.

Ligne d'arrivée

3 autres ont terminé cette réparation.

nasty2500

Membre depuis le 31/03/2020

63 Réputation

1 tutoriel rédigé

4 commentaires

Bonjour à quoi sert le connecteur électrique sur le filtre.Rechauffeur?Présence d'eau?

romain.64000 - Réponse

Attention: il est préconisé d’ouvrir en tournant et levant la vis de purge (connecteur fictif destiné sur certains modèles au capteur de présence d’eau dans le gasoil), aussi bien lorsque l’on sépare, que lorsqu’on assemble le filtre et son support. Cette précaution permet d’éviter d’endommager le joint de la vis de purge et les prises d’air qui en découlent.

La méthode complète est décrite dans une revue technique adéquate……

barthes.daniel - Réponse

Bonjour.aucune idée.Certains modèles réamorce électriquement apparament. Cest peut-être votre cas bonne journée

nasty2500 - Réponse

Bonjour, sur la mienne, de 2017, ce n’est pas le même filtre, je n’ai pas la poire d’amorçage; La procédure est elle différente ?

leorelmat - Réponse
