Introduction

L'opération a été effectué côté gauche mais elle est identique pour le côté droit.

  1. Avec une douille et une clé à œil de 13mm retirez le boulon. Enlevez la bride et le silentbloc Sur la seconde photo j'ai retiré le silentbloc en dernier. Le faire dès le départ facilite le travail.
    • Avec une douille et une clé à œil de 13mm retirez le boulon.

    • Enlevez la bride et le silentbloc

    • Sur la seconde photo j'ai retiré le silentbloc en dernier. Le faire dès le départ facilite le travail.

  2. Elle relie le triangle au châssis. Retirez la vis avec la douille de 13mm. Retirez l'écrou avec la douille de 18mm.
    • Elle relie le triangle au châssis.

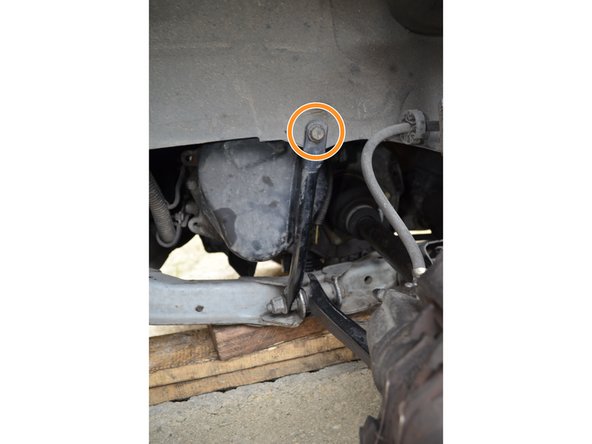

    • Retirez la vis avec la douille de 13mm.

    • Retirez l'écrou avec la douille de 18mm.

  3. Maintenez la tête de la vis avec une clé à œil de 18mm. Retirez l'écrou avec une douille longue de 18mm. Maintenez l'écrou avec une clé à œil de 18mm.
    • Maintenez la tête de la vis avec une clé à œil de 18mm.

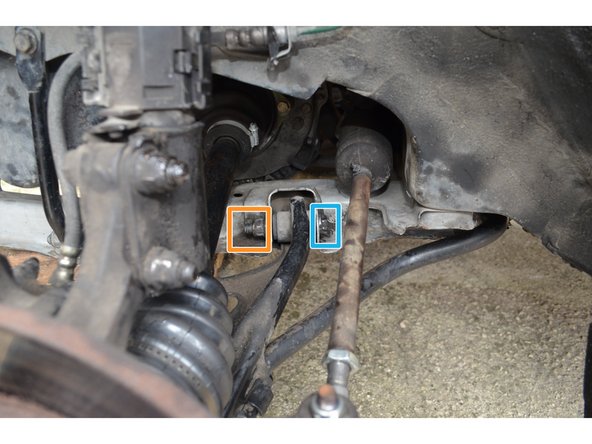

    • Retirez l'écrou avec une douille longue de 18mm.

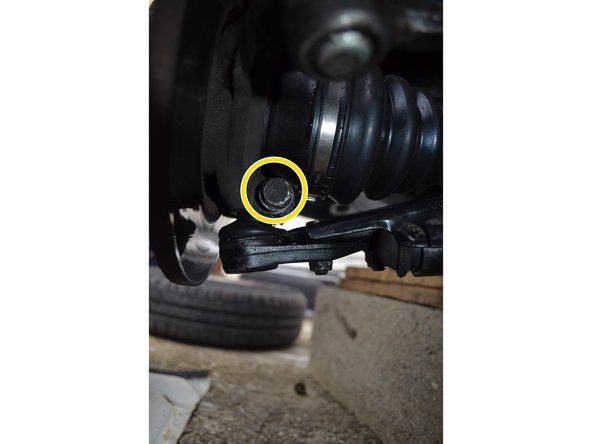

    • Maintenez l'écrou avec une clé à œil de 18mm.

    • Dévissez la tête de la vis avec une douille de 18mm.

    • Retirez le boulon qui maintient la rotule dans la fusée avec une clé à œil et une douille de 16mm.

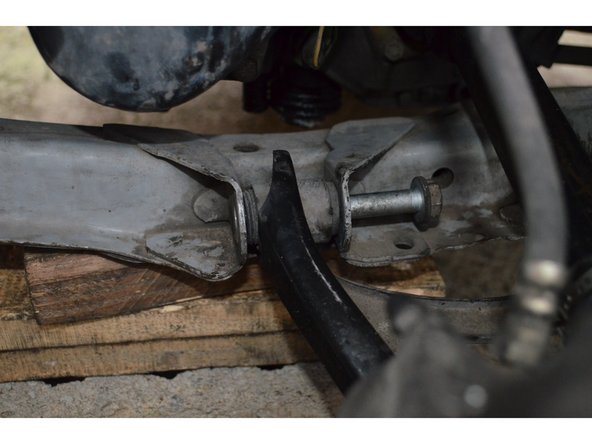

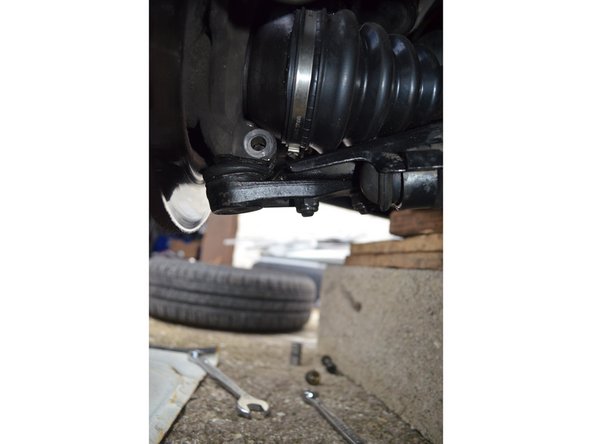

  4. Une fois ces 3 boulons retirés il faut chasser la rotule. Une fois ces 3 boulons retirés il faut chasser la rotule. Une fois ces 3 boulons retirés il faut chasser la rotule.

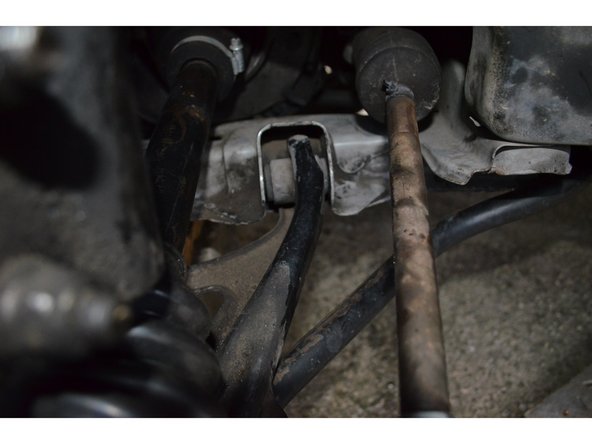

    • Une fois ces 3 boulons retirés il faut chasser la rotule.

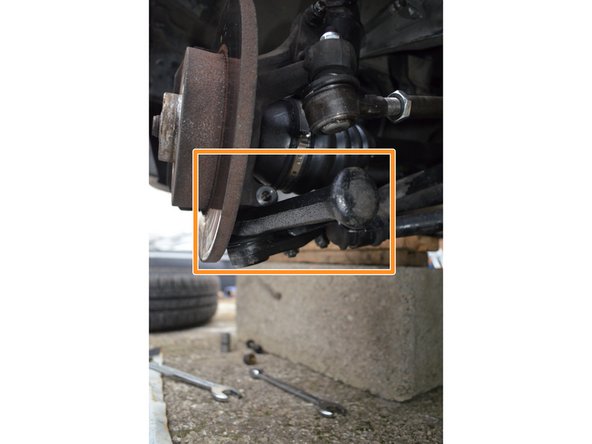

  5. Avec un arrache-rotule sortez la rotule de la fusée. Avec un arrache-rotule sortez la rotule de la fusée.

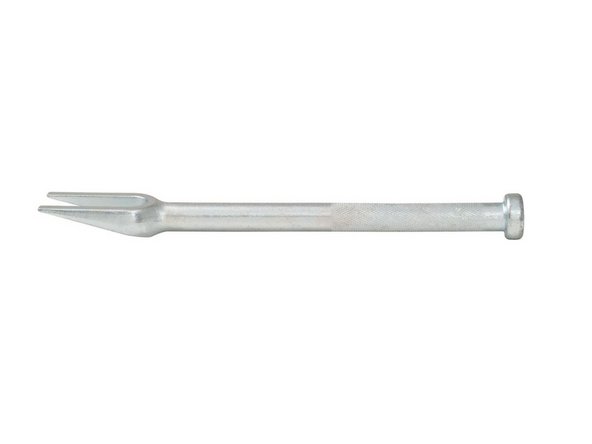

    • Avec un arrache-rotule sortez la rotule de la fusée.

  6. Comparez l'ancien triangle avec le neuf. Assurez-vous que la petite plaque en plastique blanc est bien présente et dans le bon sens (petit picots vers le haut - pour s'insérer dans la fusée).
    • Comparez l'ancien triangle avec le neuf.

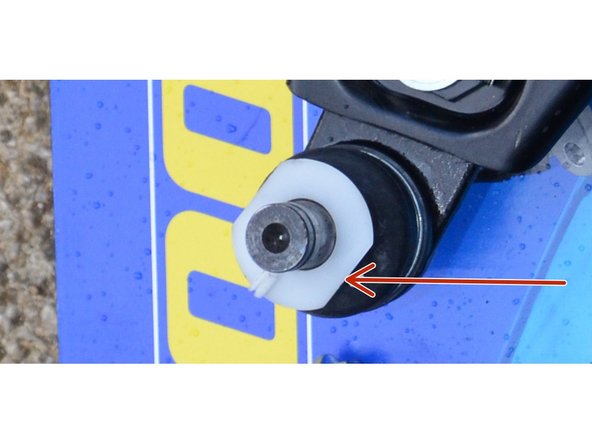

    • Assurez-vous que la petite plaque en plastique blanc est bien présente et dans le bon sens (petit picots vers le haut - pour s'insérer dans la fusée).

  7. Sur le triangle neuf, démontez la rotule en retirant les 2 boulons de 16mm. Placez le silentbloc sur la barre stab.
    • Sur le triangle neuf, démontez la rotule en retirant les 2 boulons de 16mm.

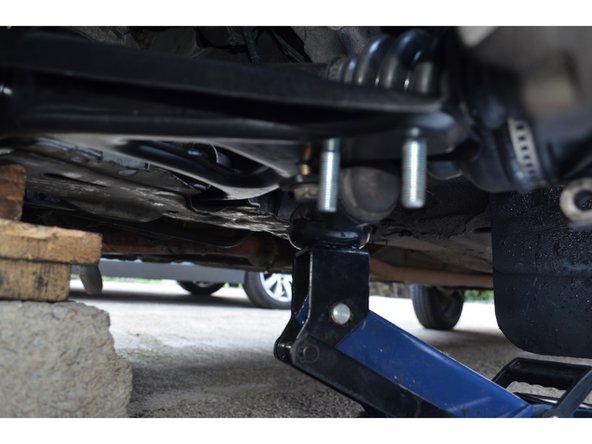

    • Placez le silentbloc sur la barre stab.

    • Présentez le triangle à sa place puis positionnez les boulons.

    • Levez la barre stab avec un cric puis insérez la bride et serrez le boulon.

    • Positionnez la rotule sur le triangle en appui sur les écrous que vous visserez au minimum.

  8. Placez la plaque en plastique sur la rotule. La face lisse de la plaque doit être dirigée vers le bas. Face supérieure de la plaque.

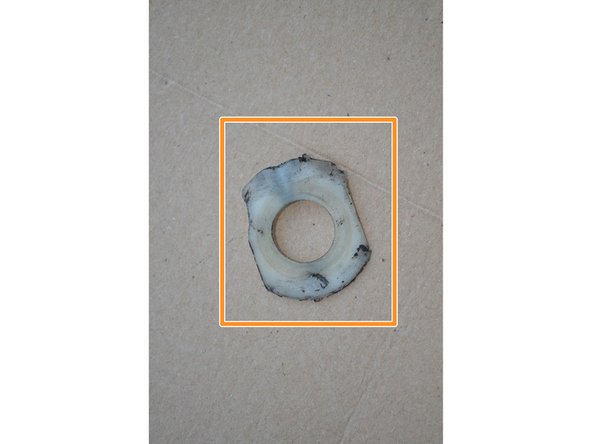

    • Placez la plaque en plastique sur la rotule.

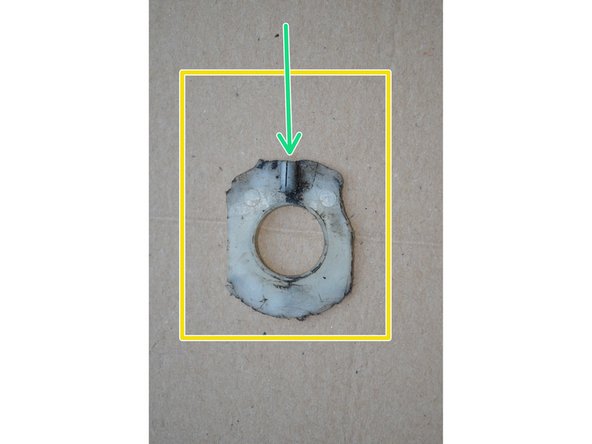

    • La face lisse de la plaque doit être dirigée vers le bas.

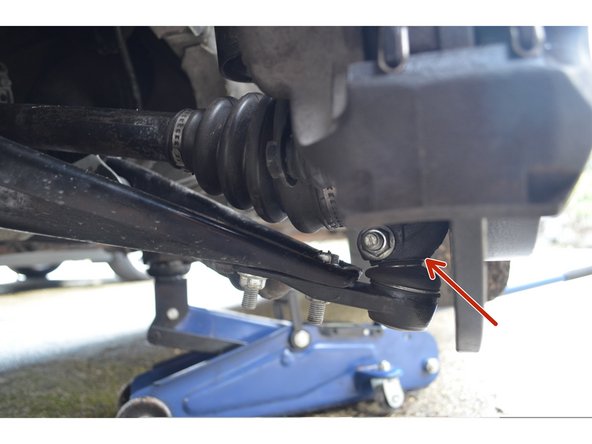

    • Face supérieure de la plaque.

    • Les ergots doivent s'insérer dans l'encoche de la fusée.

    • Insérez la tête de la rotule dans la fusée puis insérez le boulon pour bloquer la tête de la rotule.

    • Placez la barre de maintien et ses vis et écrou et vérifiez vos serrages.

Ligne d'arrivée

3 autres ont terminé cette réparation.

laurent.immo13003

Membre depuis le 03/03/2016

12 942 Réputation

155 tutoriels rédigés

3 commentaires

pièce changé grace au tuto

albanlelasseux - Réponse

couple recommandé : rotule 60Nm , barre de stab 35Nm, triangle 90Nm (source FEBI info 300066 )

A++

florent simonnot - Réponse

il manque une étape cruciale! remettre la voiture sur ces roues PUIS seulement après serrer les fixations de silent bloc.

La ces derniers sont contraints en torsion et le caoutchouc va se déchirer très vite.

désolé

florent simonnot - Réponse
