Introduction
Le tutoriel va expliquer comment démonter et remonter le pommeau du levier de vitesse sur le véhicule.
Grand Scénic IV 1.5 dCi EDC 110 cv Boîte auto.
- Dépose du soufflet et du pommeau
- Remplacement du pommeau
- Repose du pommeau et du soufflet
Tools
Parts
No parts specified.
-
-
Photo 1, suite à la casse de la gâchette de déverrouillage du frein packing.
-
La dépose du soufflet se fait avec la main. Maintenir fortement le soufflet puis lever vers le haut. Les clips cèdent.
-
-
-
Soulever le soufflet (qui est fixer au pommeau) vers le haut , puis déverrouiller l'agrafe du pommeau sur l'axe du levier de vitesse.
-

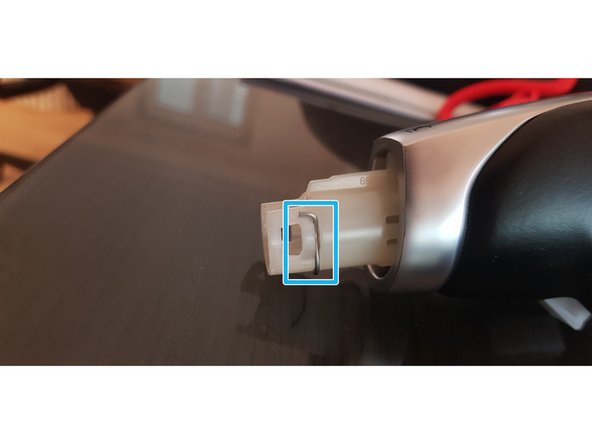

Retrait de l'agrafe avec un petite tournevis plat ou un couteau. Ecarter l'agrafe de chaque coté puis la pousser en retrait.
-
Attention à ne pas faire tomber l'agrafe à l'intérieur du levier de vitesse.
-
L'axe du levier de vitesse est libre.
-
-
-
Photo du soufflet accrocher au pommeau. remonter le soufflet pour accéder au système d'accroche.
-
Dégrafer le soufflet du pommeau en déclipsant les 2 clips sur le coté. Puis le tirer le pommeau de seon logement. La manipulation peux se faire avec un petit tournevis plat.
-
Attention à ne pas casser les clips.
-
-
-
Le remontage se fait par étape inverse.
-
- Re clipsage du pommeau / soufflet.
-
- Remise en place su pommeau sur l'axe du levier ( remettre l'agrafe) .
-
- re clipsage du soufflet. :)
-
Dépose, repose très simple à effectuer, pièce de remplacement (pommeau EDC Renault) non disponible chez Oscaro.
Dépose, repose très simple à effectuer, pièce de remplacement (pommeau EDC Renault) non disponible chez Oscaro.
Annulation : je n'ai pas terminé ce tutoriel.
Une autre personne a terminé cette réparation.
4 commentaires
Bonjour, on ne voit pas le remplacement du cliquet. Faut-il remplacer tout le pommeau ?
Bonsoir Leconte,
En étape 3 le pommeau + soufflet sont retirés et désolidarisés. Le pommeau est changé entièrement, je n ai pas trouvé de pièce détaché directement du pommeau.
J'espère avoir répondu à la question, hésite pas à revenir ici si besoin..😉
Bonne soirée et bonne fête 🥳 à tous
Gg
Auriez vousunlien pourl achat de la piece en question?
Merci
Hello Hdevalicourt,
De mon coté j’ai acheté le pommeau en local chez moi, mais à priori il la acheter en direct chez Renault [Plein tarif ] , mais pas sur.
J’ai pas trouvé sur internet cette pièce, sauf en Russie / Pologne …
Ci joint mon magasin local Pièce Auto Magasin
Cdt Gérald
