Introduction

Remplacement du filtre à air pour moteur 1.6 16V 110cv (moteur TU5JP4)

  1. Déconnecter le connecteur du réservoir de liquide de frein Dégager le réservoir de liquide de frein de son support (de chaque côté)
    • Déconnecter le connecteur du réservoir de liquide de frein

    • Dégager le réservoir de liquide de frein de son support (de chaque côté)

    • Écarter le réservoir de liquide de frein sur le côté

  2. Débrancher le tuyau de recyclage des vapeur d'huile (presser sur la partie en jaune pour le déverrouiller) À l'aide d'un tournevis plat, desserrer le collier du couvercle du boîtier filtre à air
    • Débrancher le tuyau de recyclage des vapeur d'huile (presser sur la partie en jaune pour le déverrouiller)

    • À l'aide d'un tournevis plat, desserrer le collier du couvercle du boîtier filtre à air

  3. À l'aide d'un tournevis cruciforme, déposer les 5 vis de fixation du couvercle du boîtier filtre à air À l'aide d'un tournevis boule cruciforme, déposer la vis de fixation à l'arrière du boîtier filtre à air Dégager le manchon du couvercle du boîtier filtre à air
    • À l'aide d'un tournevis cruciforme, déposer les 5 vis de fixation du couvercle du boîtier filtre à air

    • À l'aide d'un tournevis boule cruciforme, déposer la vis de fixation à l'arrière du boîtier filtre à air

    • Dégager le manchon du couvercle du boîtier filtre à air

    • Déposer le couvercle du boîtier filtre à air

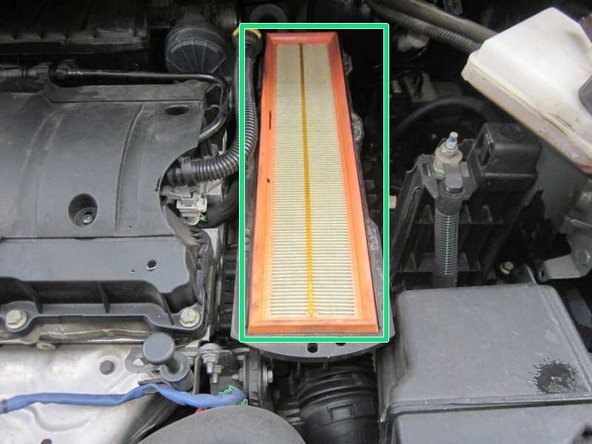

  4. Déposer le filtre à air
    • Déposer le filtre à air

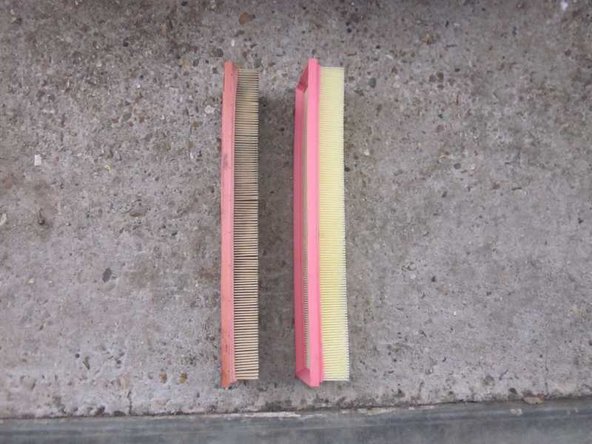

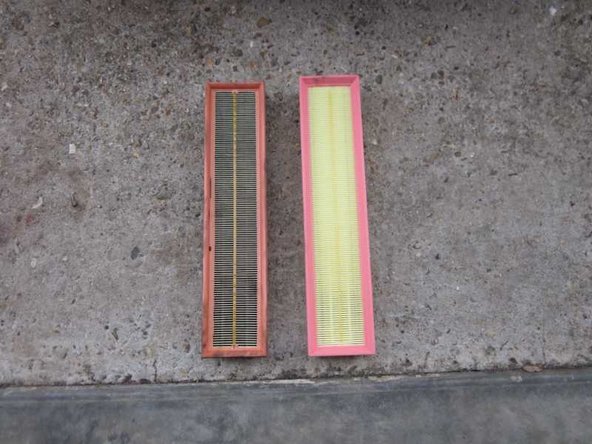

  5. Comparer le filtre à air neuf avec l'ancien avant de l'installer Comparer le filtre à air neuf avec l'ancien avant de l'installer
    • Comparer le filtre à air neuf avec l'ancien avant de l'installer

  6. Installer le filtre à air neuf
    • Installer le filtre à air neuf

    • Continuer les opérations dans le sens inverse de la dépose

Ligne d'arrivée

2 autres ont terminé cette réparation.

Guillaume VOITURET

Membre depuis le 12/09/2017

169 Réputation

2 tutoriels rédigés

3 commentaires

Bonjour,

Juste pour suggérer l’ajout de la durée approximative des filtres.

Vincent Le Bert - Réponse

je ne l ai pas encore depose mais je pense que cela ira bien suite a cette explication merci

yves gaudefroy - Réponse

Merci. N’hésitez pas à le dire s’il manque qqch ou s’il y a une erreur.

Guillaume VOITURET -
