Ouvrir le capot.
-
Localiser les bobines d'allumage sous lesquelles se trouvent les bougies.
-
-
-
Faire coulisser les petit ergot des bobines vers l'extérieur à l'aide d'un petit tournevis plat.
-
Débrancher le connecteur en pressant légèrement dessus.
-
-
-

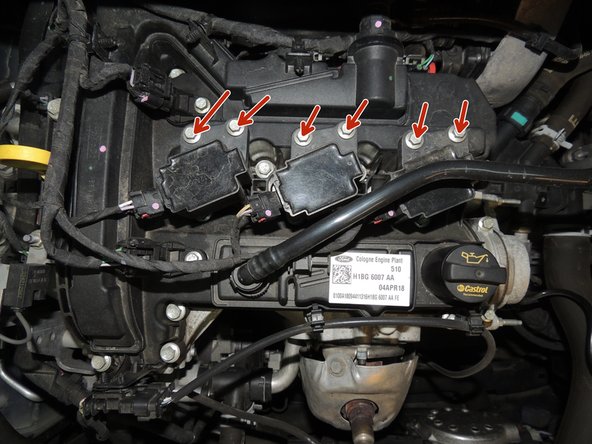

Chaque bobine est maintenue par deux vis.
-

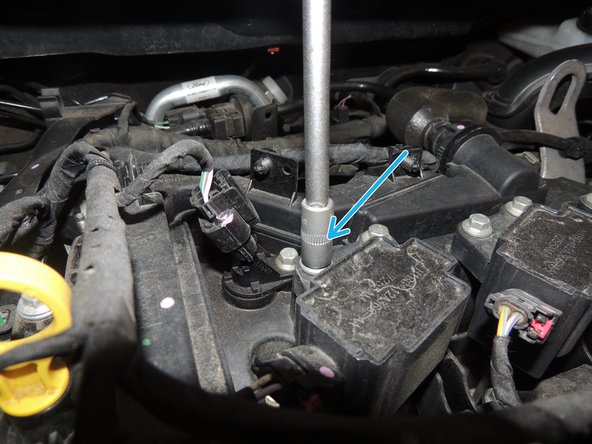

Débloquer et dévisser les deux vis à l'aide d'une douille de 8.
-

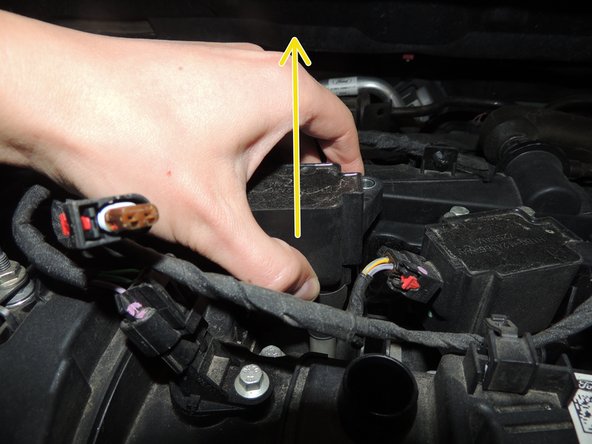

Sortir la bobine en tirant vers le haut.
-
-
-

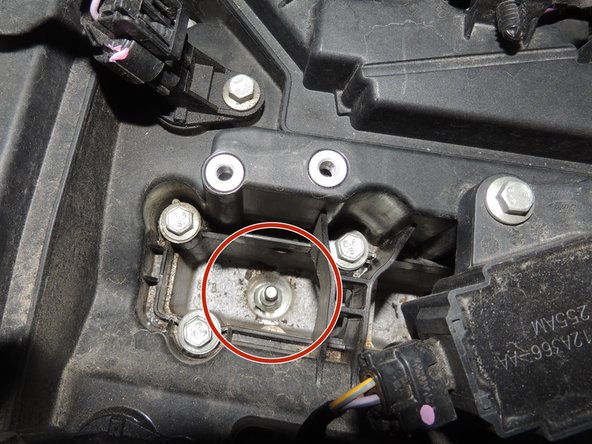

Localiser le puit de bougie ainsi que la bougie.
-

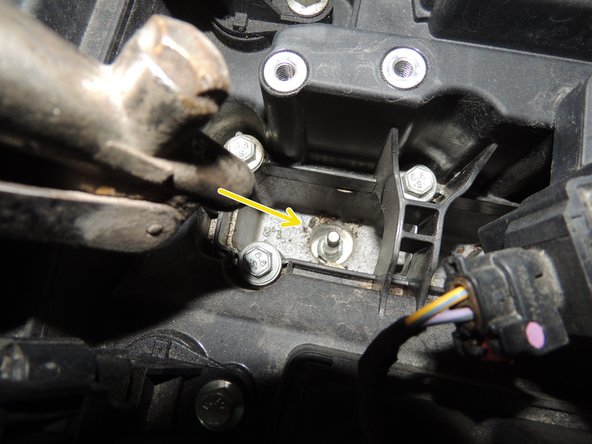

Nettoyer le puit de bougie à l'aide d'un compresseur et d'un soufflette afin d'éviter que des résidus tombent dans le cylindre.
-

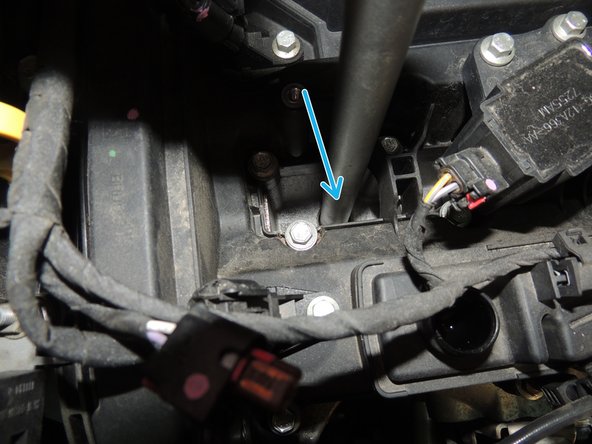

Démontage de la bougie avec une douille à bougie longue de 14 et d'un cliquet.
-
-
-

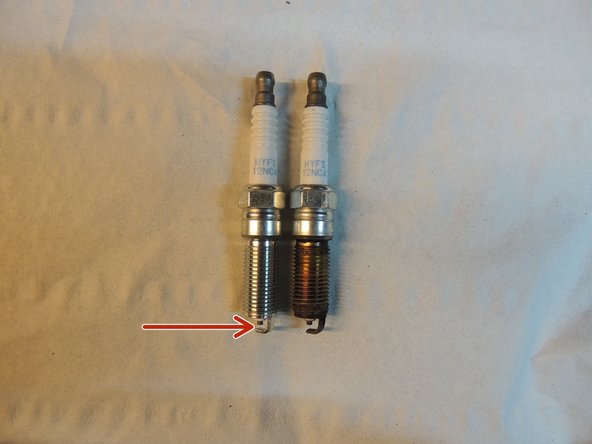

Vérifier la correspondance entre la nouvelle bougie et l'ancienne.
-
Contrôler l'écartement de l'électrode à l'aide d'un jeu de cales, écartement normalement déjà préréglé 1.2mm.
-
-
-

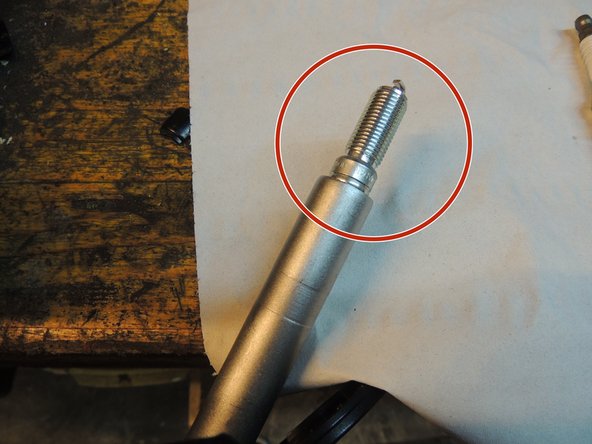

Mettre en place la bougie sur la douille.
-

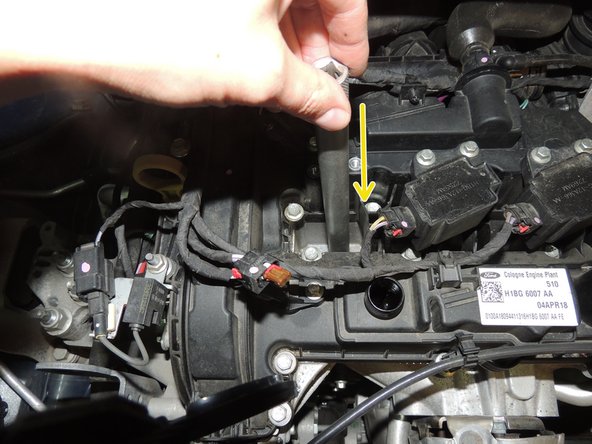

Faire le vissage de la bougie à la main.
-

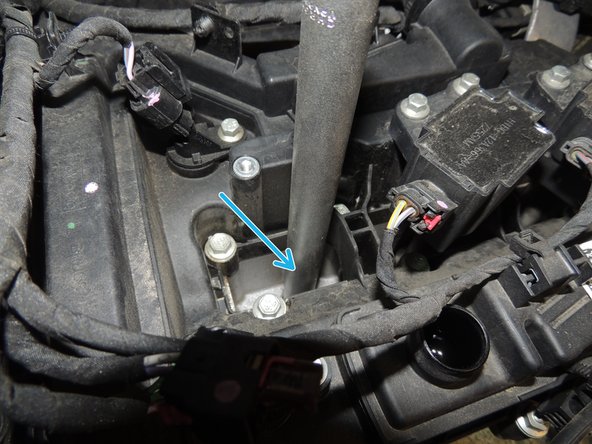

Effectuer le serrage de la bougie au couple à l'aide d'une clé dynamométrique. 20Nm
-
-
-

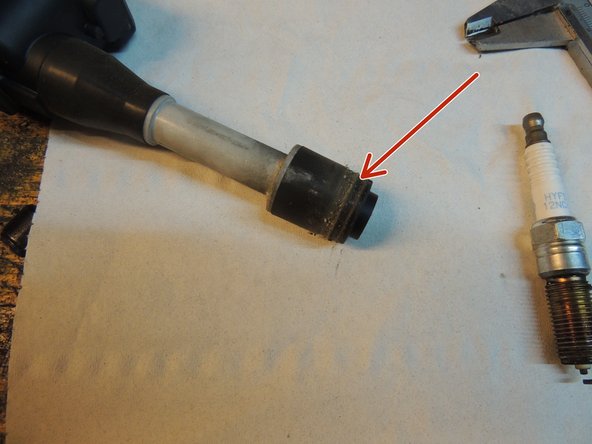

Nettoyer les résidus présent sur la bobine.
-

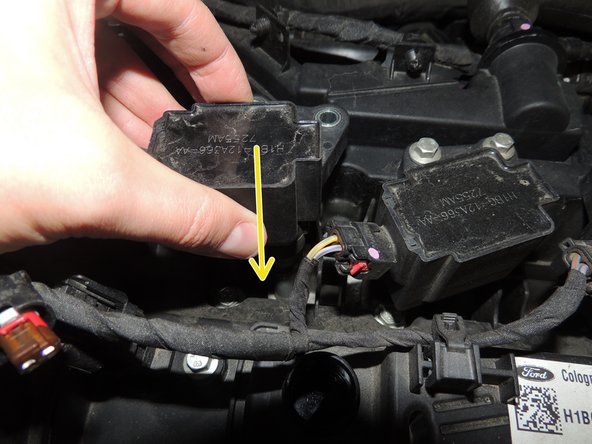

Réengager le bobine sur la bougie dans sa position initiale.
-

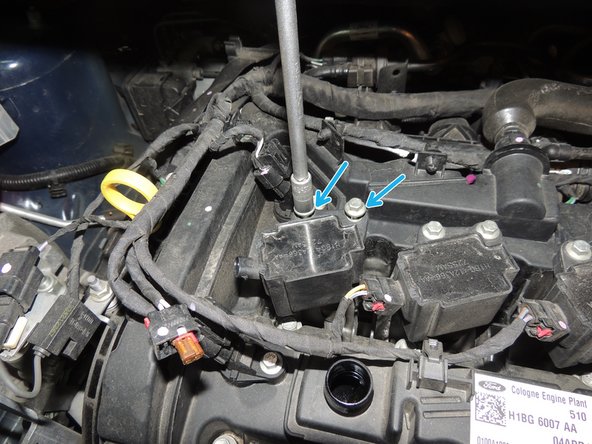

Revisser et bloquer les deux vis de fixation.
-
-
-

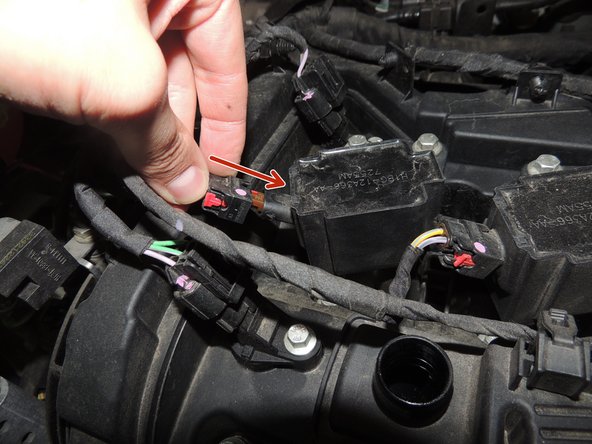

Brancher le connecteur.
-

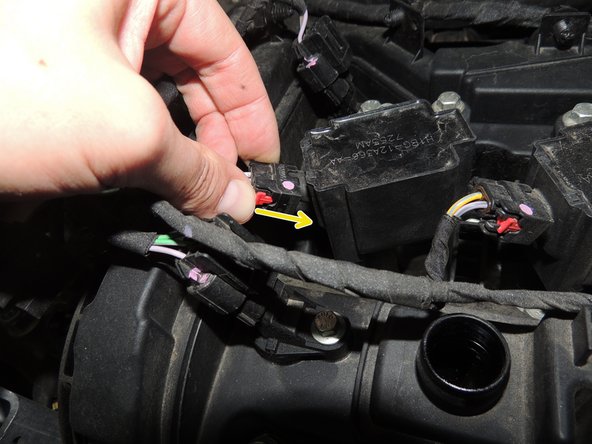

Repousser le petit ergot.
-

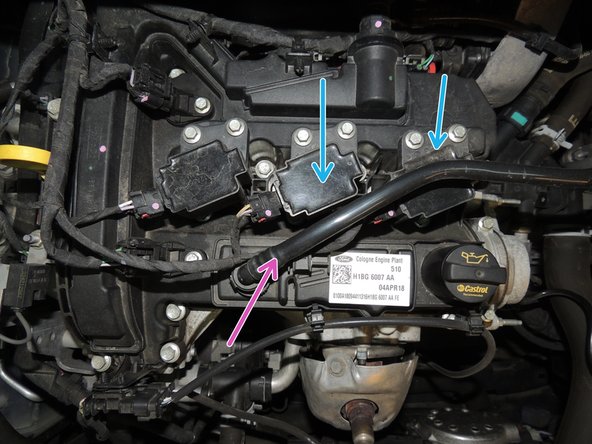

Répéter l'opération pour les deux autres bougies. Il est possible de retirer le tuyau de recirculation des vapeurs d'huile (flèche rose) pour faciliter le démontage de la 3ème bobine.
-
Presque terminé !
