Difficulté
Facile
Étapes
4
Temps nécessaire
01:00:00
- Remplacement Corps Papillon EGR 4 étapes
Ce tutoriel a été créé par la communauté
User contributed
Introduction
Opération de mécanique très basique à la porté de tous ceux qui souhaitent économiser quelques gros euros!!!
-
-
RETIRER LE CAPOT PLASTIQUE DE PROTECTION MOTEUR
-
EMPLACEMENT DU CORPS PAPILLON EGR
-
-
-
DESOLIDARISER LE TUBE D'ADMISSION D'AIR DU CORPS PAPILLON
-
FACE A VOUS, SE TROUVE UNE PARTIE PLATE DE LA GOUPILLE QUI DEPASSE, VOUS POURREZ L'ATTRAPER AVEC UNE PINCE ET TIRER JUSQU'A LIBERATION DU TUBE D'ARRIVER D'AIR
-
NE PAS RETIRER LA GOUPILLE!!! TIRER LEGEREMENT JUSQU'A LIBERATION DU TUBE INFERIEUR
-
RETIRER LES 3 VIS DE TYPE BTR QUI MAINTIENNENT L'ENSEMBLE VANNE EGR ET CORPS PAPILLON - LA 3EME SE TROUVE DERRIERE (FLECHE COUDEE)
-
AUCUNE PIECE ANNEXE NE SE DECROCHERA LORS DU DEMONTAGE - JUSTE ATTENTION DE NE PAS ABIMER LE JOINT METALLIQUE AU NIVEAU DU COLLECTEUR (REPRESENTE EN BLEU, IL NE PEUT PAS ETRE INVERSE CAR IL A UNE FORME ASYMETRIQUE COMME LE COLLECTEUR) - VOIR PHOTO ETAPE 3
-
ATTENTION A NE RIEN ECHAPPER DANS LE COMPARTIMENT MOTEUR
-
-
-
UNE FOIS L'ENSEMBLE "VANNE EGR ET CORPS PAPILLON" RETIRE, IL RESTE LE COLLECTEUR QUE VOUS POURREZ NETTOYER AU MIEUX LE TEMPS QU'IL EST ACCESSIBLE
-
PRENDRE UN TOURNEVIS ET GRATTER LA CALAMINE DANS L'ORIFICE ET NETTOYER AVEC UN CHIFFON IMBIBE DE WD-40 LA SURFACE DE CONTACT DU JOINT METALLIQUE
-
ATTENTION DE NE PAS RAYER LE METAL EN GRATTANT!!!
-

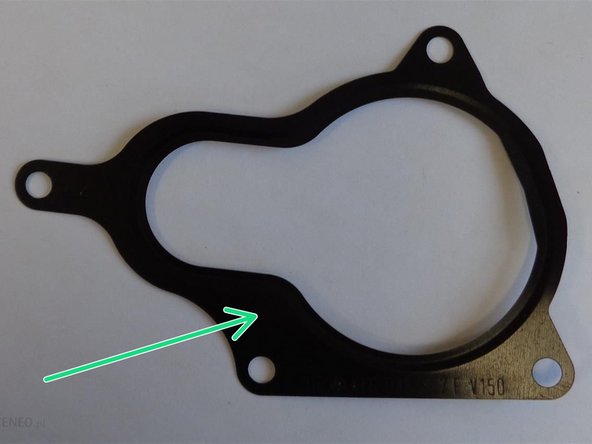

JOINT METALLIQUE A POSITIONNER ENTRE LE COLLECTEUR ET LE CORPS PAPILLON
-
-
-

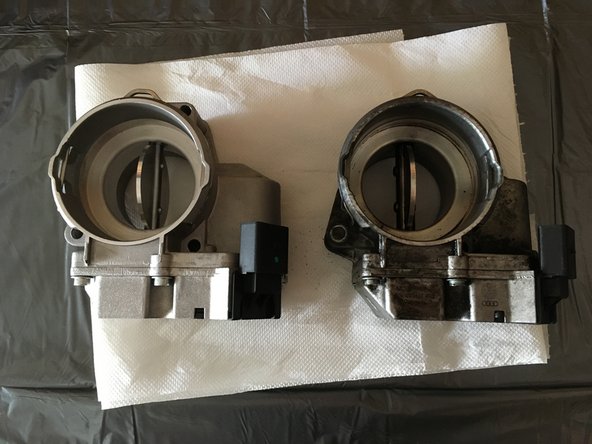

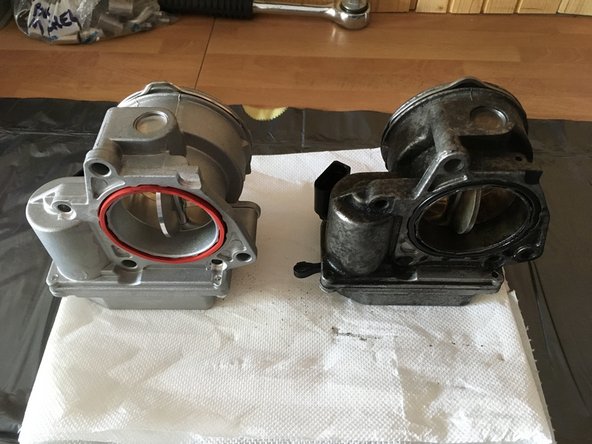

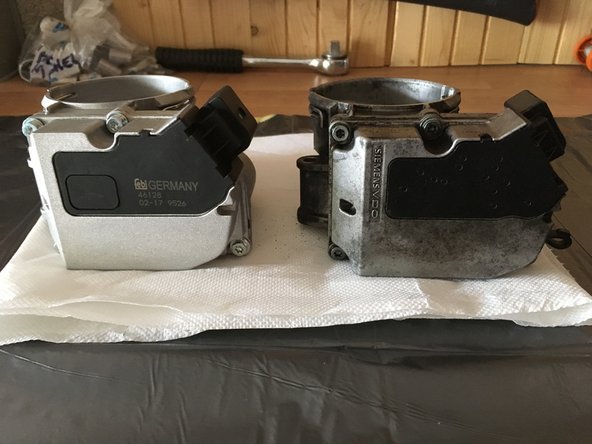

BIEN VERIFIER QUE LES PIECES SOIENT DE MÊME REFERENCE OU BIEN COMPATIBLE
-
OPERATION TRES SIMPLE A REALISER SOI- MÊME, SANS VERITABLE CONNAISSANCES MECANIQUES
OPERATION TRES SIMPLE A REALISER SOI- MÊME, SANS VERITABLE CONNAISSANCES MECANIQUES
