Introduction

tutoriel réalisé sur une Peugeot 3008 1.6 HDi 16V FAP 110 cv

  1. Les étapes 1 à 5 ont pour but de faciliter  l'accès à la vanne EGR. Déposer les bras d'essuie-glace. Repérer leur position avant dépose. L'utilisation d'un extracteur de bras d'essuie-glace est en général nécessaire. Déposer les joints de chaque côté
    • Les étapes 1 à 5 ont pour but de faciliter l'accès à la vanne EGR.

    • Déposer les bras d'essuie-glace. Repérer leur position avant dépose. L'utilisation d'un extracteur de bras d'essuie-glace est en général nécessaire.

    • Déposer les joints de chaque côté

  2. Déposer la vis centrale
    • Déposer la vis centrale

    • Déposer les vis du bocal de liquide de frein

    • Ecarter le bocal de liquide de frein (attention à ne pas renverser de liquide).

  3. Dégrafer les garnitures de pare-brise en les poussant vers l'intérieur du pare-brise, et les déposer Ecarter la grille d'auvent et extraire les durites d'évacuation d'eau des ailes avants, de chaque côtés
    • Dégrafer les garnitures de pare-brise en les poussant vers l'intérieur du pare-brise, et les déposer

    • Ecarter la grille d'auvent et extraire les durites d'évacuation d'eau des ailes avants, de chaque côtés

    • Dégrafer et déposer la grille d'auvent

  4. Déposer les vis de fixation de chaque côté Déposer les 6 agrafes pour retirer la traverse. Déposer la traverse .
    • Déposer les vis de fixation de chaque côté

    • Déposer les 6 agrafes pour retirer la traverse.

    • Déposer la traverse .

    • Déposer les vis du conduit d'air

    • Dégrafer et déposer le conduit d'air

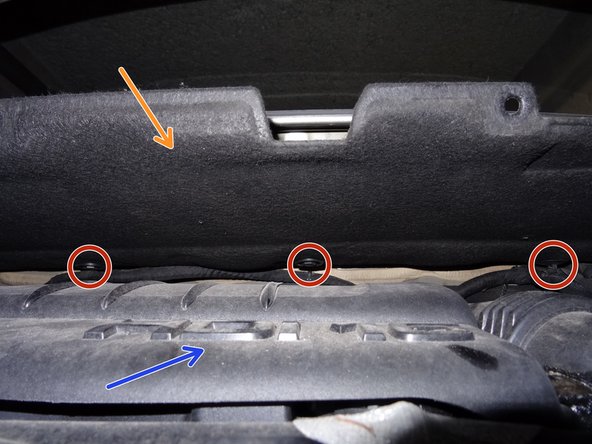

  5. Déposer les 3 agrafes avec un tournevis
    • Déposer les 3 agrafes avec un tournevis

    • Déposer l'isolant de tablier

    • Déposer le cache moteur

  6. Déposer les 3 vis Torx du couvercle du boitier du filtre à air
    • Déposer les 3 vis Torx du couvercle du boitier du filtre à air

    • Débrancher le connecteur du débitmètre d'air

    • Desserrer le collier du conduit d'alimentation du filtre à air

    • Désolidariser du boitier de filtre à air en le tirant vers vous

    • Démonter également le conduit d'air

    • Retirer le couvercle, le boitier de filtre à air.En profiter pour dépoussiérer ou changer le filtre à air si nécessaire.

    • L’accès à la vanne EGR est possible

  7. Cette opération reste difficile du fait du manque de visibilité et d'accessiblité, la vanne se situant à l'arrière du moteur. Débrancher le connecteur Déposer les 2 vis de fixation de la vanne EGR
    • Cette opération reste difficile du fait du manque de visibilité et d'accessiblité, la vanne se situant à l'arrière du moteur.

    • Débrancher le connecteur

    • Déposer les 2 vis de fixation de la vanne EGR

    • Retirer le collier à l'aide d'un tournevis. Pour la repose, cela se fait facilement en le serrant à l'aide d'une pince multiprise ou petite tenaille.

    • Déposer la vanne EGR en faisant attention à ne pas perdre le joint d'étanchéité.

    • Nettoyer le plan de joint , puis tout remonter

Ligne d'arrivée

13 autres ont terminé cette réparation.

david.mathonneau

Membre depuis le 21/11/2015

303 Réputation

1 tutoriel rédigé

13 commentaires

Bravo 🤗 super tuto !! Sur le 2L HDi 150 elle se trouve devant ?

adil.halla20 - Réponse

Bonjour,

Ou se trouve celle de 3008 phase II de 2016 1.6 BlueHDi 120.

Merci par avance

l.achahboun2 - Réponse

Bonjour

Je souhaite changer le capteur de pression carburant,sur un Peugeot 3008 1.6l 112ch , quelqu'un peut me dire où se situe ce capteur svp ,je ne trouve aucune information sur le net ,merci et bonne journée a tous.

Cordialement

Aziz Drissi - Réponse

bonjour le capteur de pression carburant se trouve sur la rampe injection en dessous de la vanne egr

frank monnier -

Bonjour

très bon tutoriel .

et pour un 2008 la vanne egr se trouve à quelle endroit ?

merci d avance pour la réponses

Alexandre Grillot - Réponse
