Introduction

La procédure est identique pour Peugeot Expert I phase 2, la seule différence étant que l'optique du phase 2 incorpore le clignotant.

Outils

Pièces

  1. dévisser les 2 vis de fixation de la calandre à l'aide de la clé de 10mm écarter délicatement l'une des deux paupières pour désengager la calandre Ne pas tirer trop fort car la paupière est fixée sur l'aile.
    • dévisser les 2 vis de fixation de la calandre à l'aide de la clé de 10mm

    • écarter délicatement l'une des deux paupières pour désengager la calandre

    • Ne pas tirer trop fort car la paupière est fixée sur l'aile.

    • puis sortir la calandre

  2. à l'aide de la clé Torx T30, retirer les 3 vis de fixation du bloc optique lever légèrement l'optique pour ne pas casser la paupière et l'amener vers soi Ne pas forcer, l'optique est encore connecté.
    • à l'aide de la clé Torx T30, retirer les 3 vis de fixation du bloc optique

    • lever légèrement l'optique pour ne pas casser la paupière et l'amener vers soi

    • Ne pas forcer, l'optique est encore connecté.

    • retirer le cache en plastique noir en tirant sur la languette

  3. débrancher en tirant la prise blanche du feu de position puis la prise noire du feu de croisement débrancher la prise électrique du phare en écartant la petite languette et en tirant On peut faire levier avec un petit tournevis plat pour écarter la languette

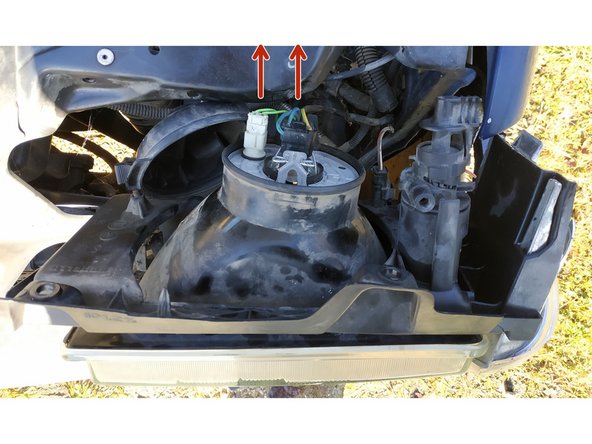

    • débrancher en tirant la prise blanche du feu de position puis la prise noire du feu de croisement

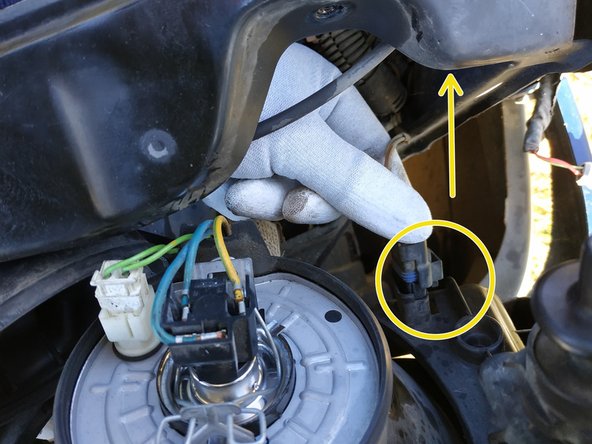

    • débrancher la prise électrique du phare en écartant la petite languette et en tirant

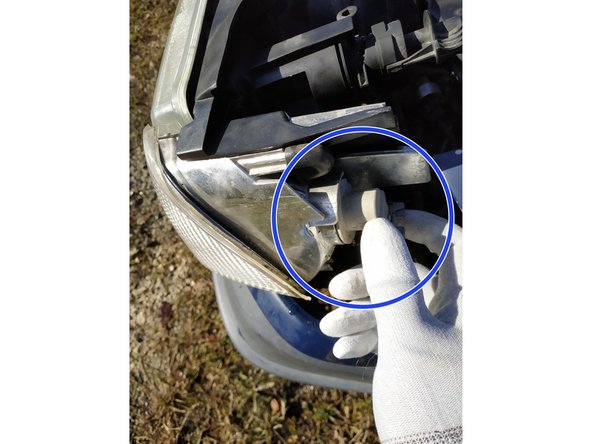

    • On peut faire levier avec un petit tournevis plat pour écarter la languette

    • défaire le porte-ampoule de clignotant sans débrancher la prise, il suffit de faire 1/4 de tour et de tirer

    • Retirer le bloc optique

  4. comparer les deux phares

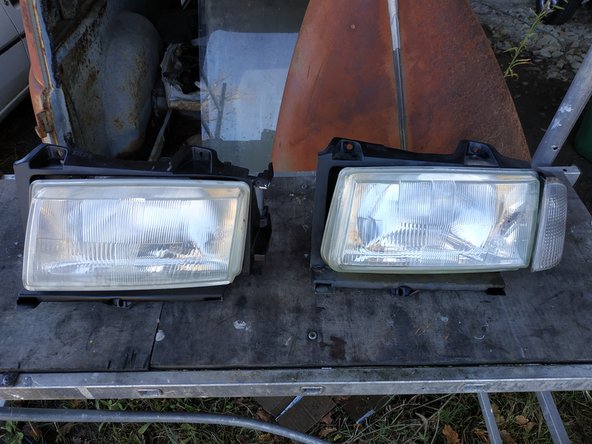

    • comparer les deux phares

  5. retirer le clignotant de l'ancien phare en écartant la languette en bout et en tirant mettre en place le clignotant sur le nouveau bloc optique en le faisant glisser dans ses encoches et en s'assurant que la languette en bout est bien verrouillée

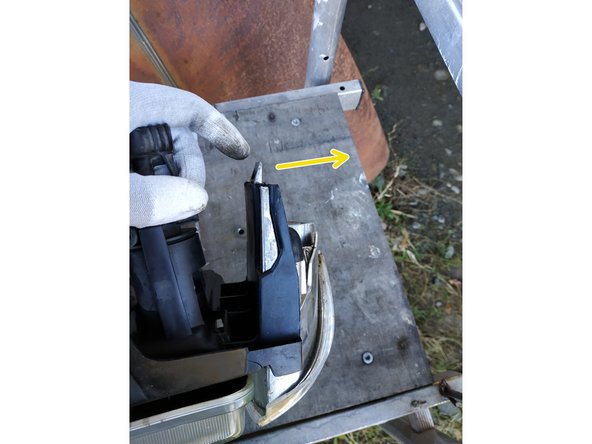

    • retirer le clignotant de l'ancien phare en écartant la languette en bout

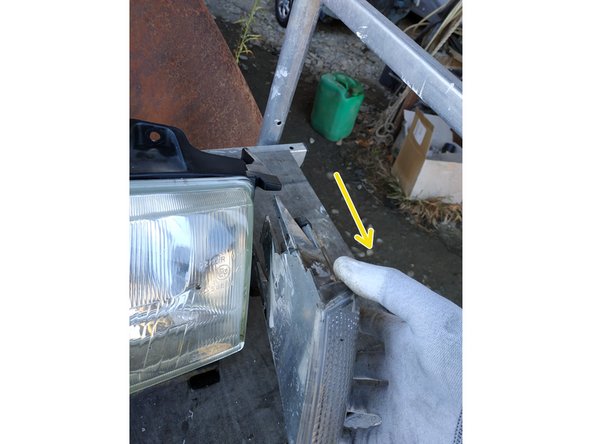

    • et en tirant

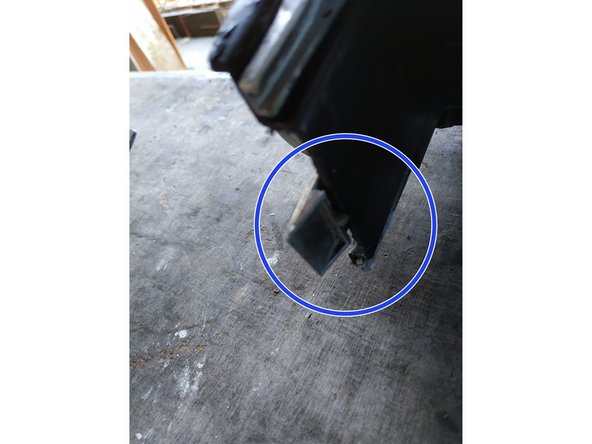

    • mettre en place le clignotant sur le nouveau bloc optique en le faisant glisser dans ses encoches et en s'assurant que la languette en bout est bien verrouillée

  6. présenter le bloc optique remettre en place le porte-ampoule de clignotant en faisant 1/4 de tour rebrancher les prises du phare, de feu de position et de feu de croisement

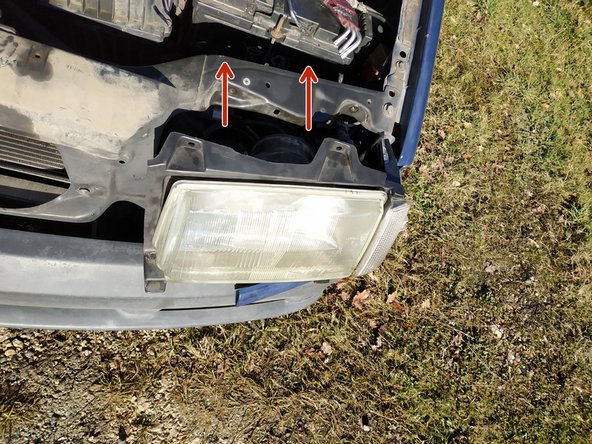

    • présenter le bloc optique

    • remettre en place le porte-ampoule de clignotant en faisant 1/4 de tour

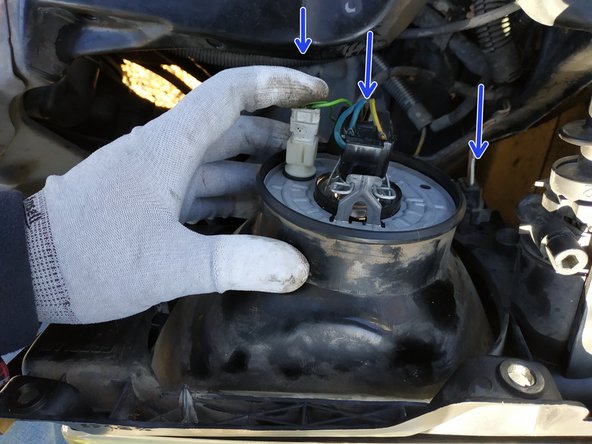

    • rebrancher les prises du phare, de feu de position et de feu de croisement

  7. fermer le cache plastique plaquer le bloc optique et visser les 3 vis de fixation avec la clé Torx T30

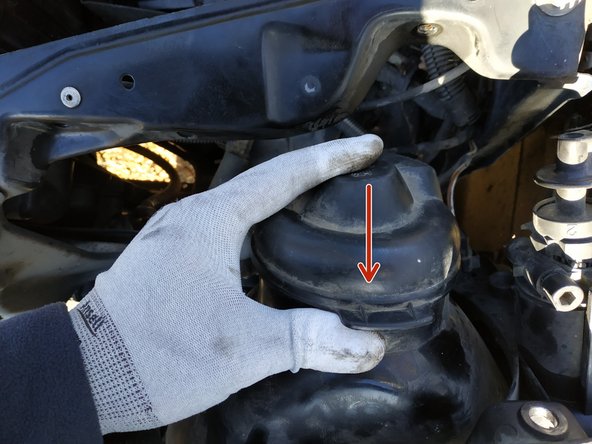

    • fermer le cache plastique

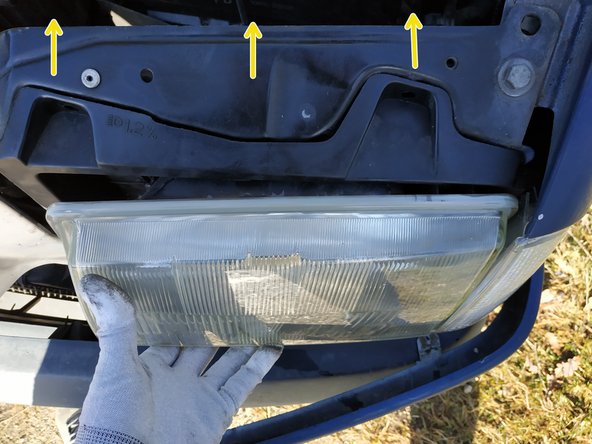

    • plaquer le bloc optique

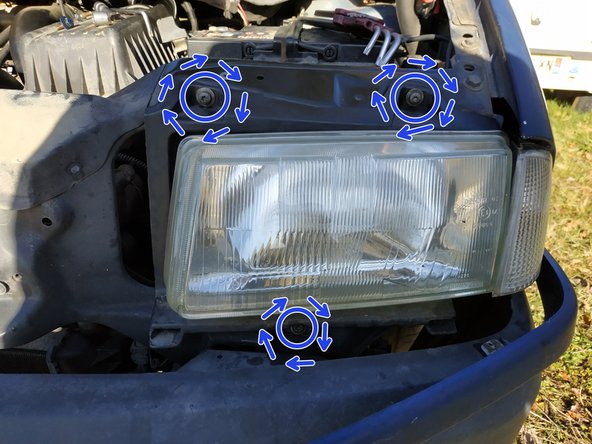

    • et visser les 3 vis de fixation avec la clé Torx T30

    • Vérifier que toutes les ampoules fonctionnent.

  8. remettre la patte de la paupière dans son logement présenter la calandre et le glisser dans la paupière

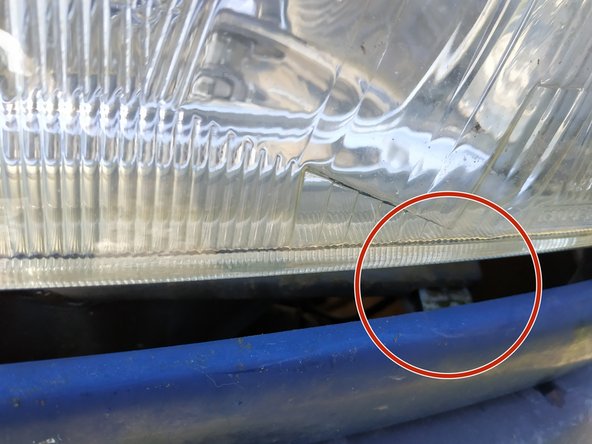

    • remettre la patte de la paupière dans son logement

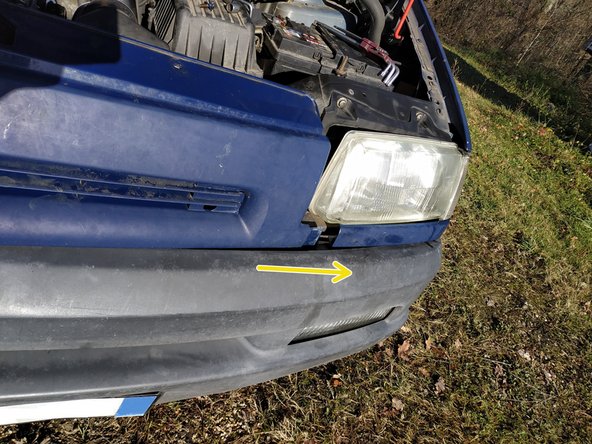

    • présenter la calandre

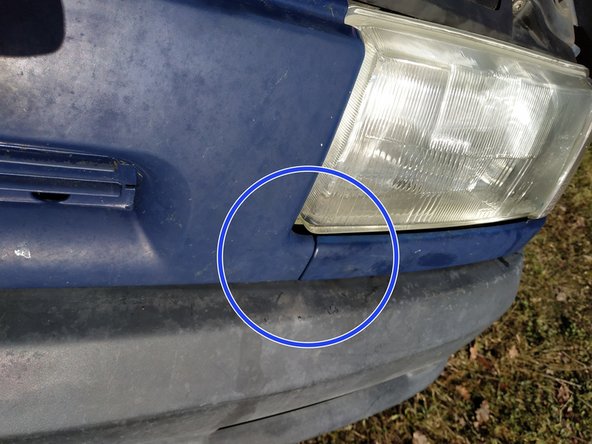

    • et le glisser dans la paupière

  9. faire de même pour l'autre côté puis revisser les 2 vis de fixation de la calandre à l'aide de la clé de 10mm

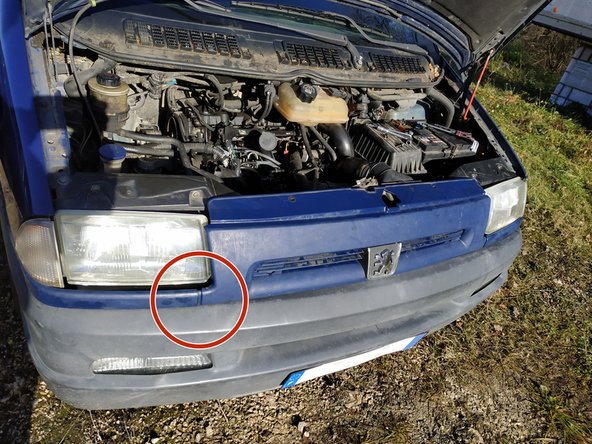

    • faire de même pour l'autre côté

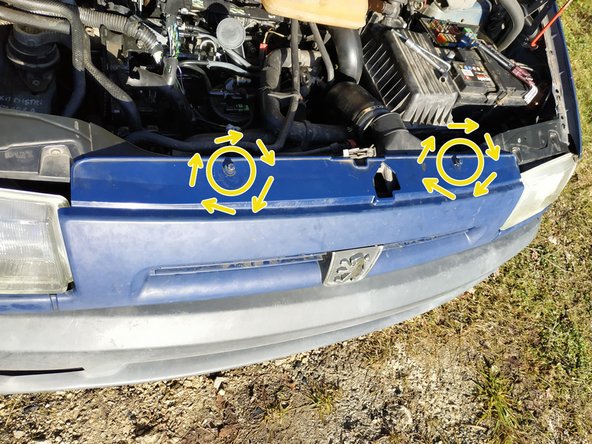

    • puis revisser les 2 vis de fixation de la calandre à l'aide de la clé de 10mm
