Changer les disques et plaquettes arrière sur Espace IV

Ouvrez le capot et retirez le bouchon de liquide de frein.

Retirer le frein à main

Retirer le câble de frein à main de l'étrier

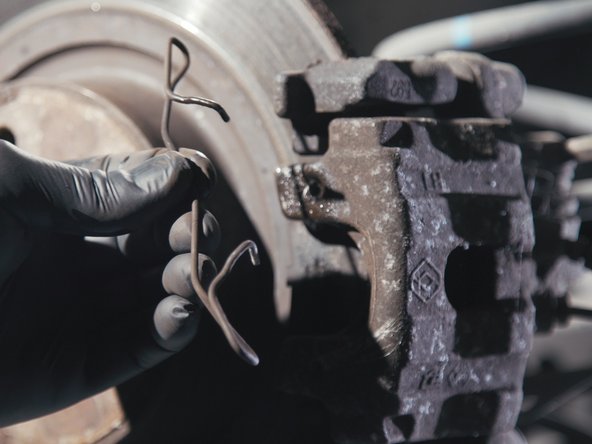

A l'aide d'un tournevis plat, déposer l'agrafe de maintient de l'étrier.

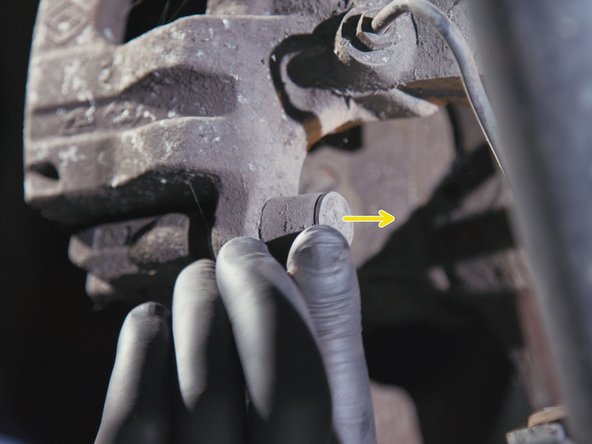

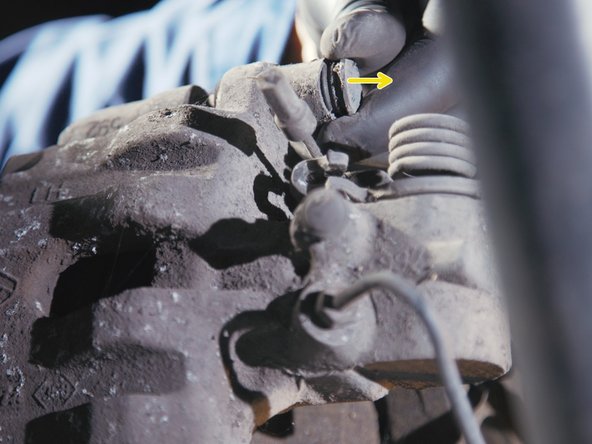

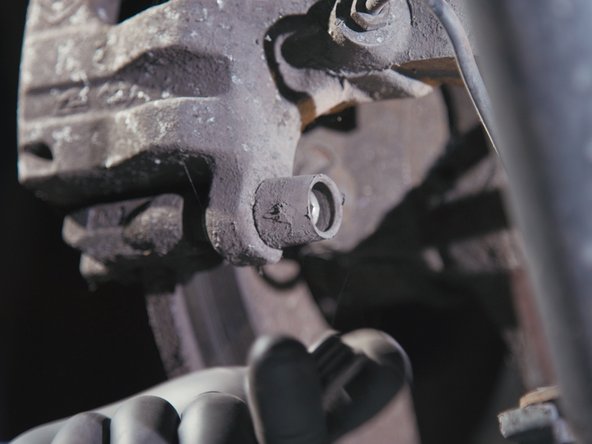

Retirer les deux caches poussière derrière l'étrier de frein

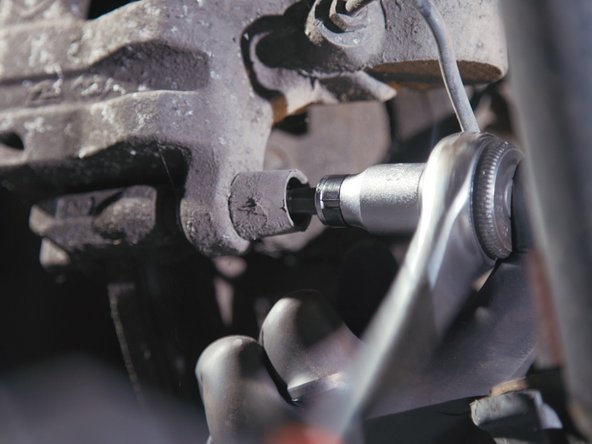

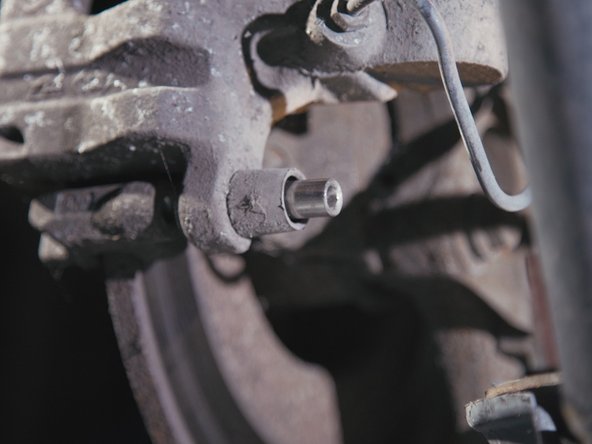

A l'aide d'un cliquet et d'une douille allen de 7, desserrer les vis BTR sans les retirer

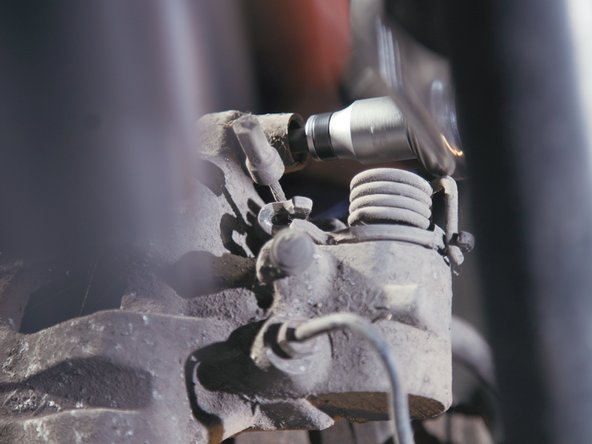

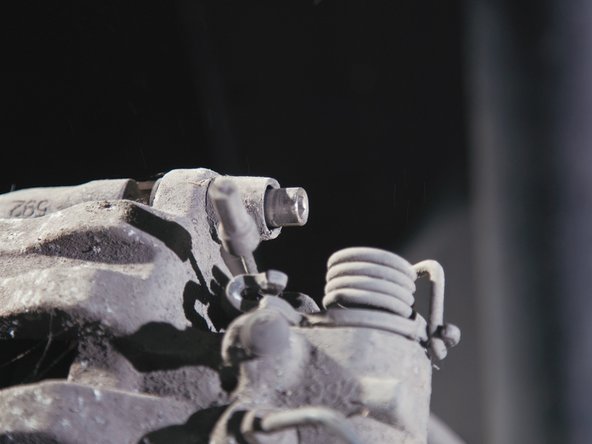

Répéter la même opération sur le haut de l'étrier

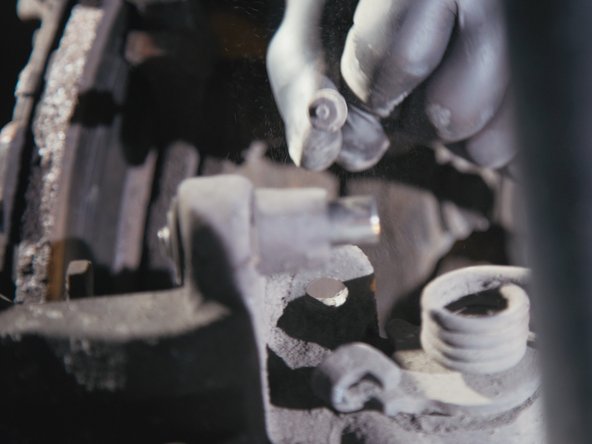

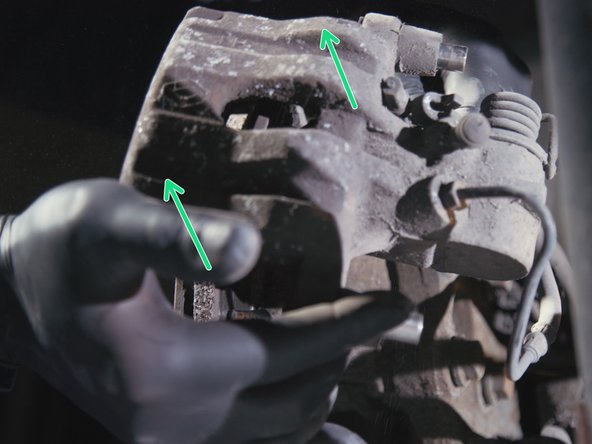

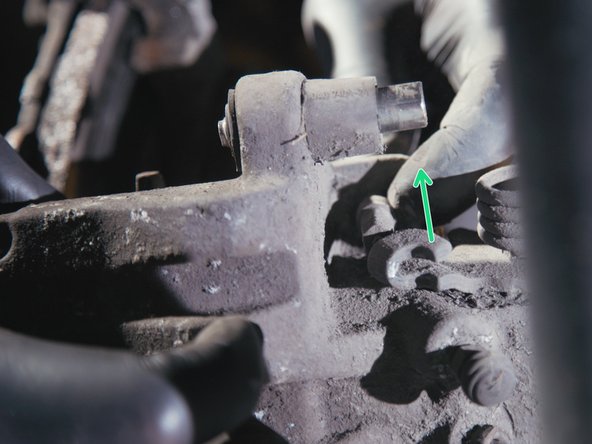

Retirer l'étrier de frein tout en tirant sur le câble de frein à main pour le dissocier de l'étrier

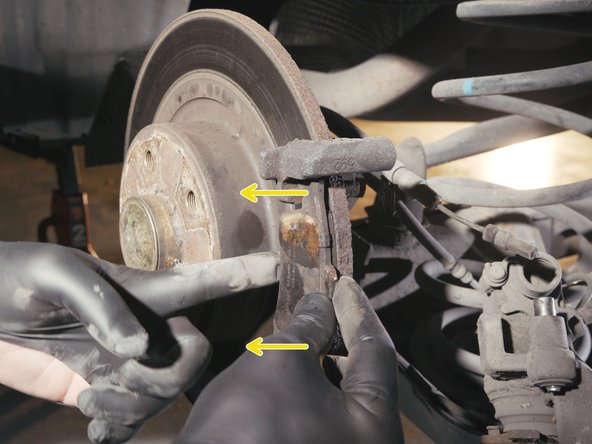

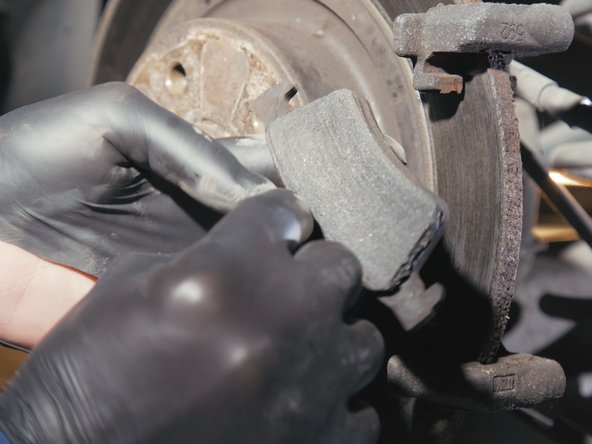

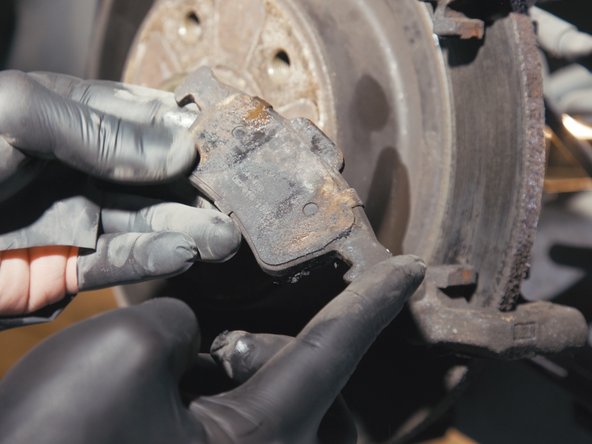

Retirer la plaquette présente sur la chape et le disque en tirant dessus

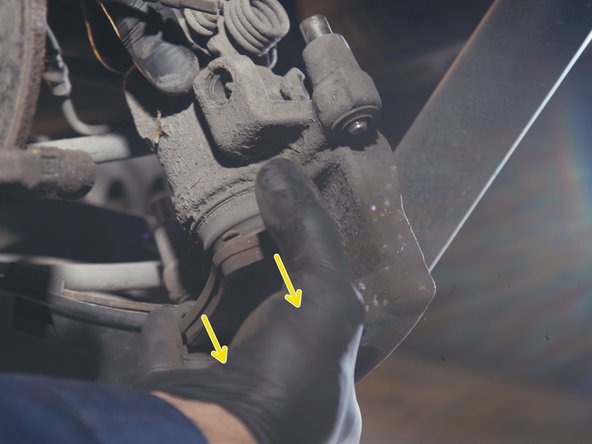

Retirer la plaquette de l'étrier en tirant sur la plaquette vers le haut

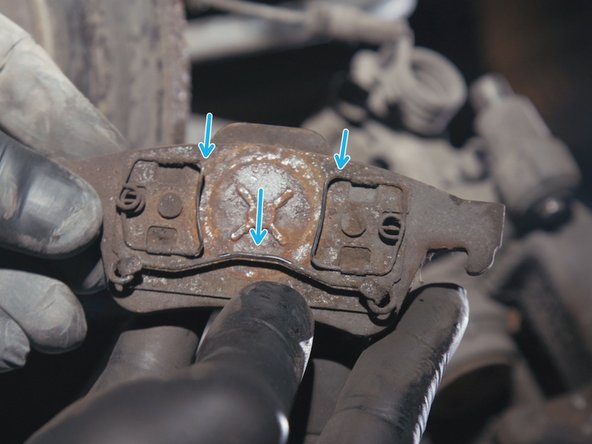

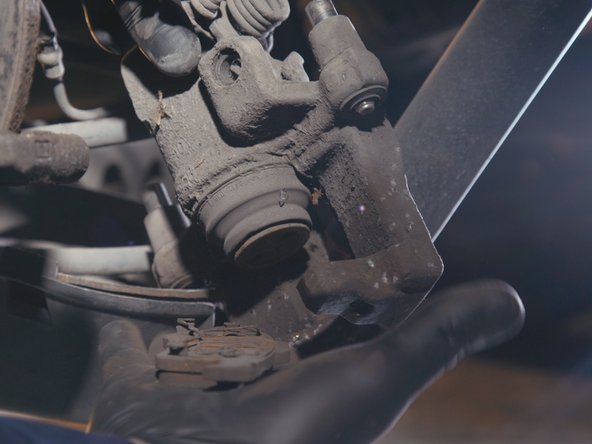

La plaquette est maintenue grâce à des ressorts où le piston viens se loger en glissant la plaquette

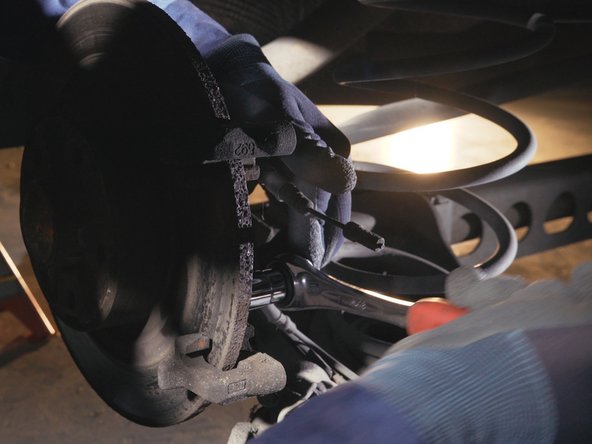

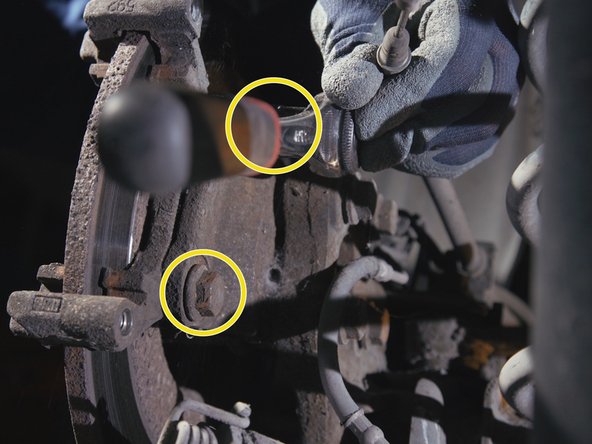

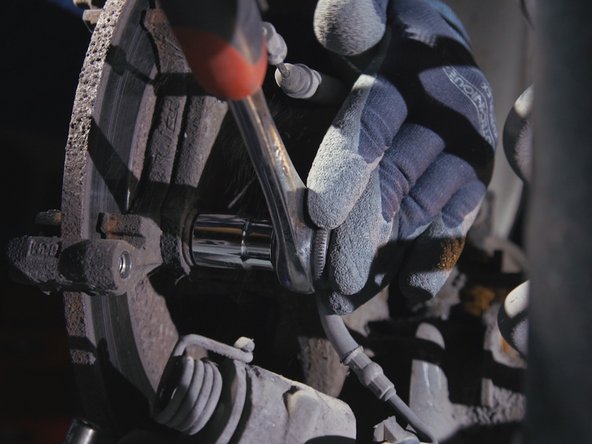

Desserrer les deux vis de la chape avec le cliquet et une douille de 16

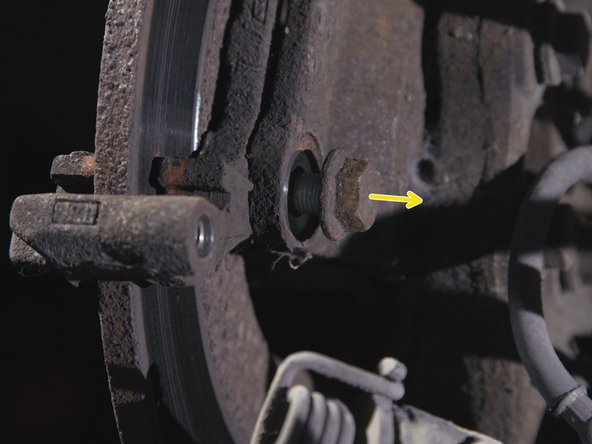

Retirer les deux vis de la chape

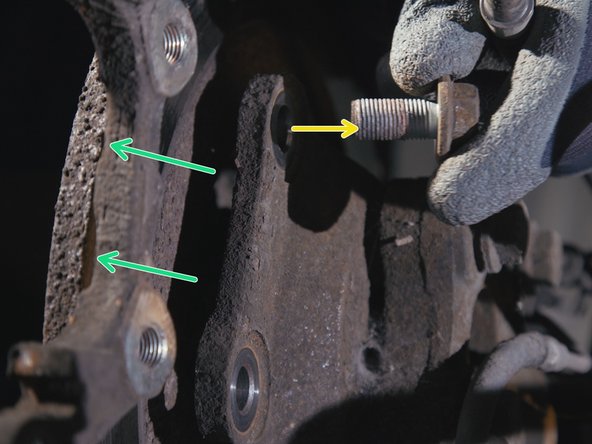

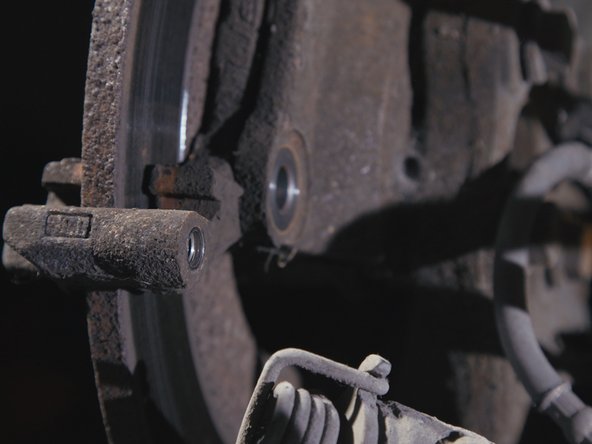

Retirer la chape

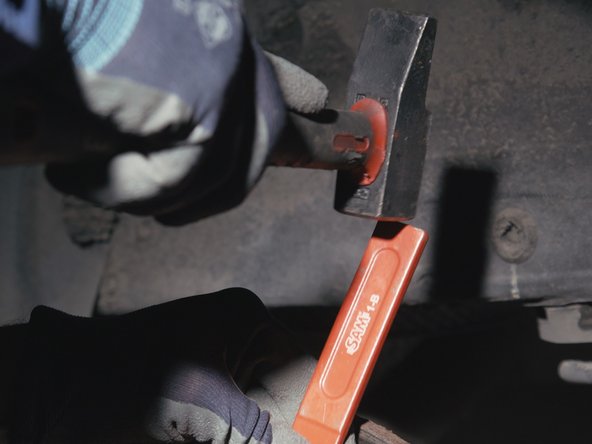

A l'aide d'un burin et d'un marteau, retirer le cache d'axe présent sur le disque

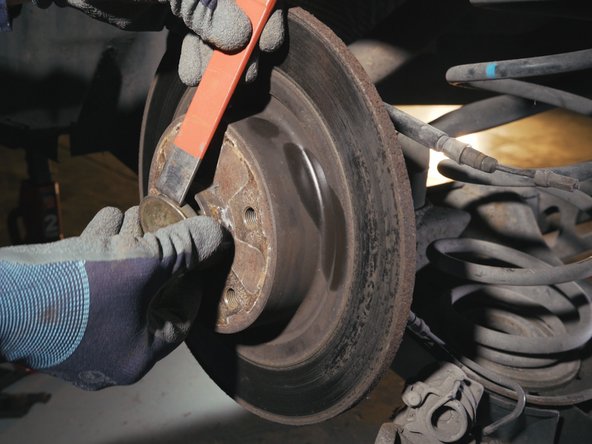

Retirer le cache d'axe

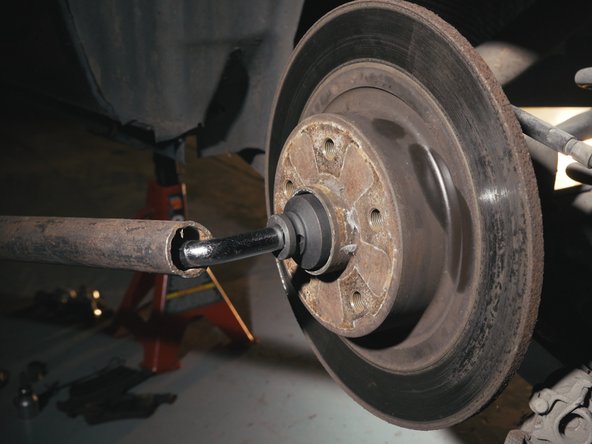

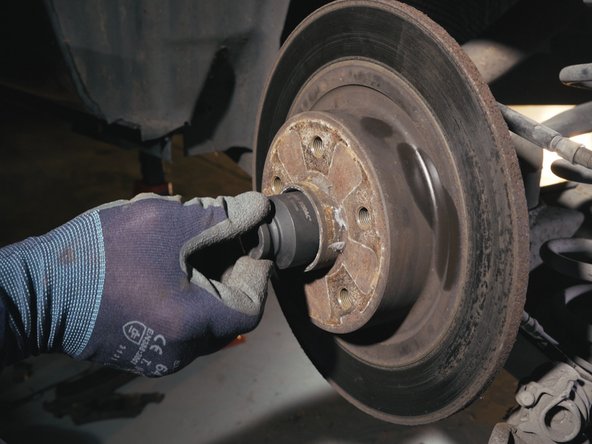

A l'aide d'une douille de 36, d'une clé à douille et de la rallonge la plus longue possible, desserrer l'écrou du moyeu

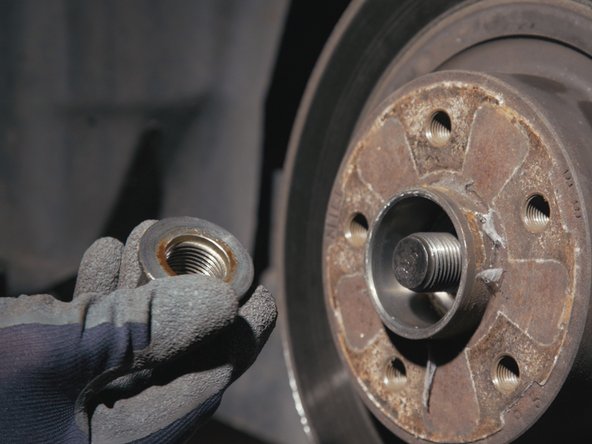

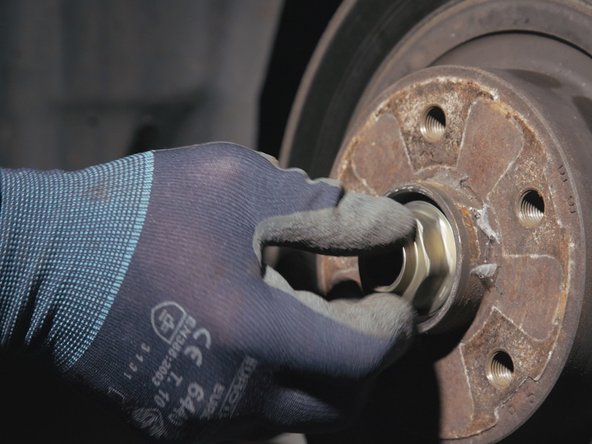

Retirer l'écrou du moyeu

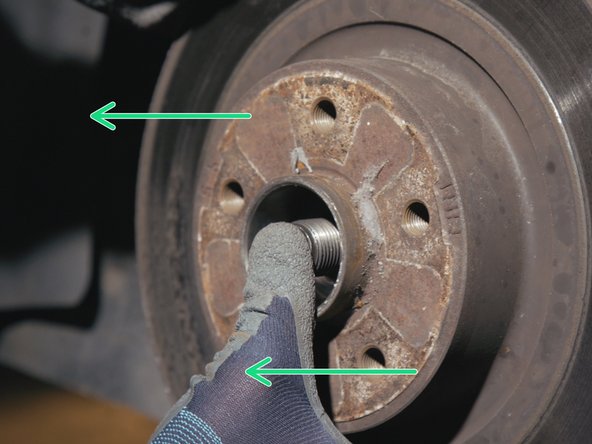

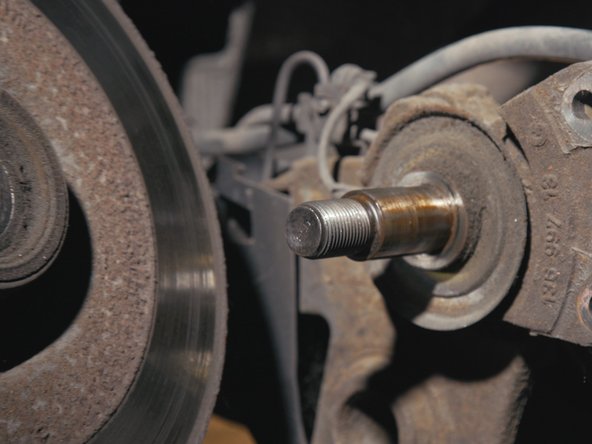

Tirer sur le disque pour le déposer

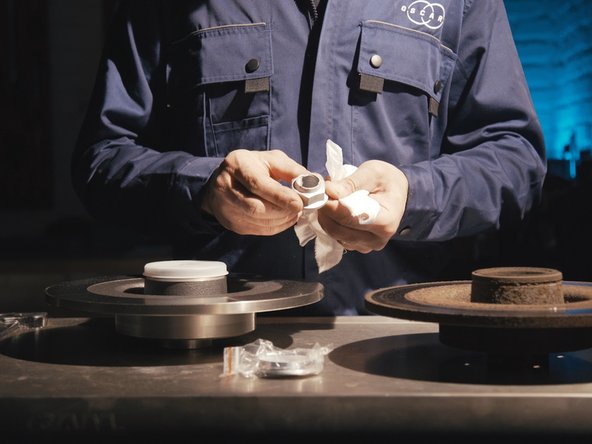

Dans le kit est compris un nouvel écrou et un nouveau cache d'axe

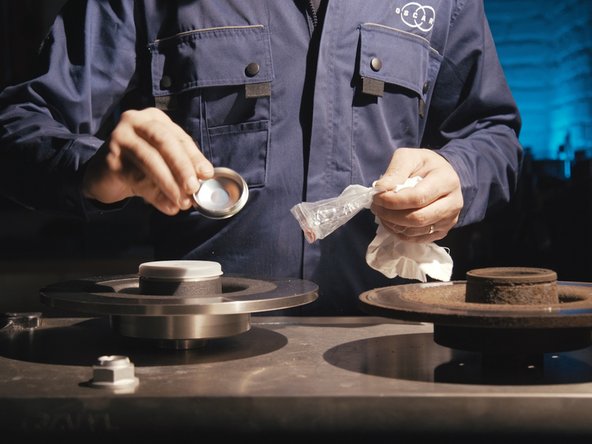

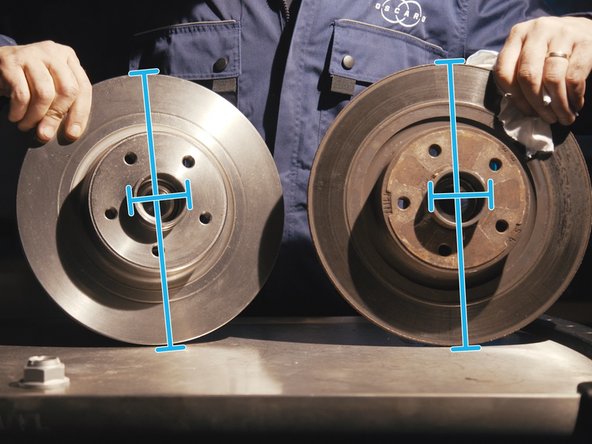

Comparer les dimensions du nouveau disque avec l'ancien, diamètre et largeur

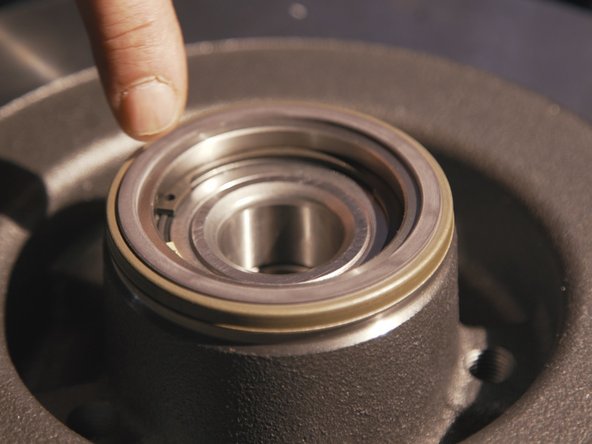

Le roulement de roue est inclus dans le disque

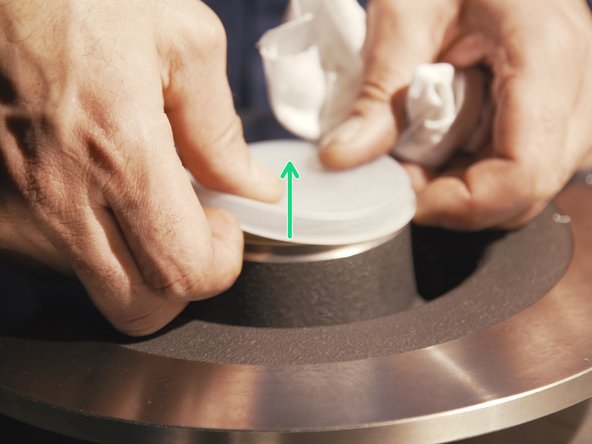

Retirer le cache du roulement

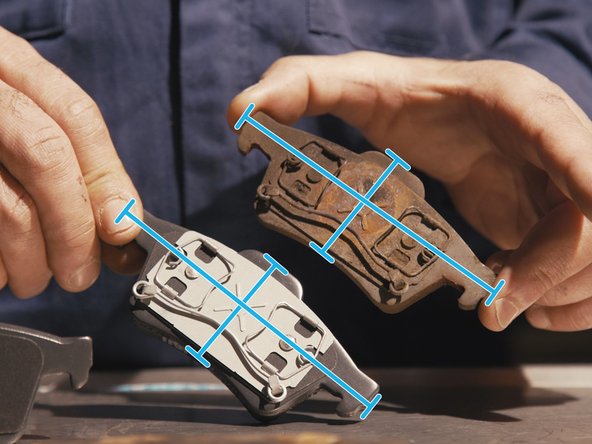

Comparer les dimensions et le système d'attache des nouvelles plaquettes avec les anciennes

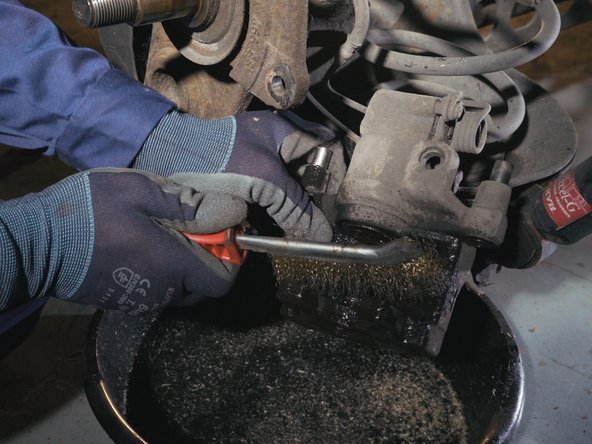

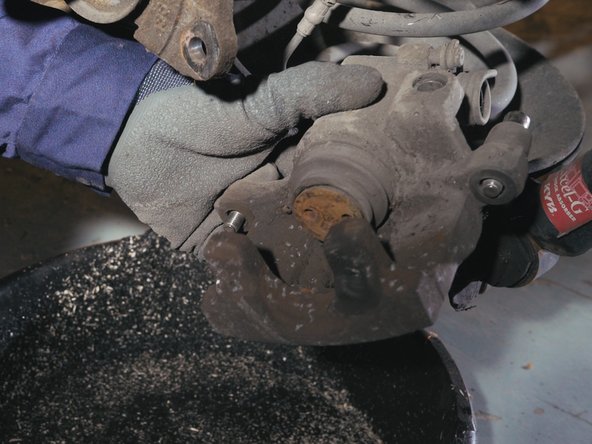

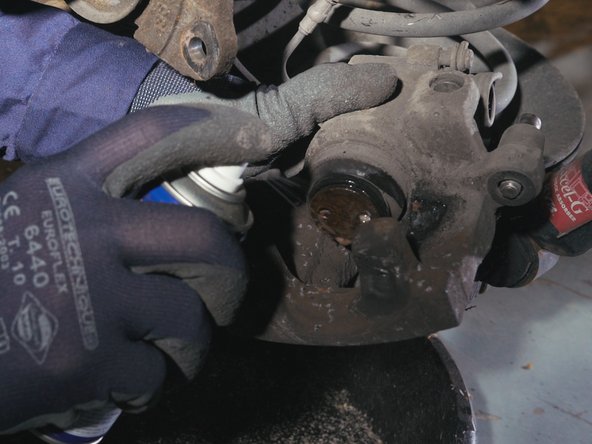

Appliquer du nettoyant frein sur l'étrier de frein et nettoyer l'étrier avec une brosse métallique

Monter l'embout du repousse piston sur le piston de l'étrier

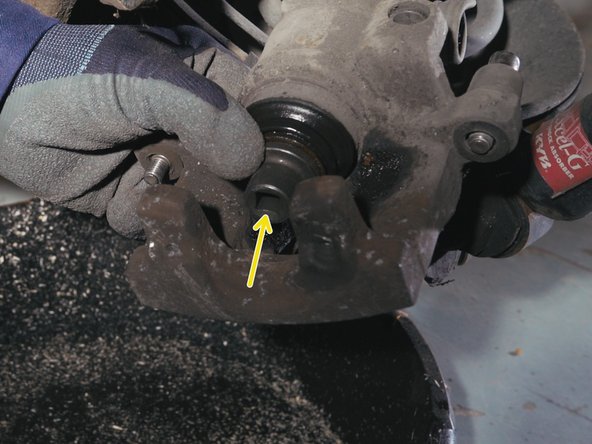

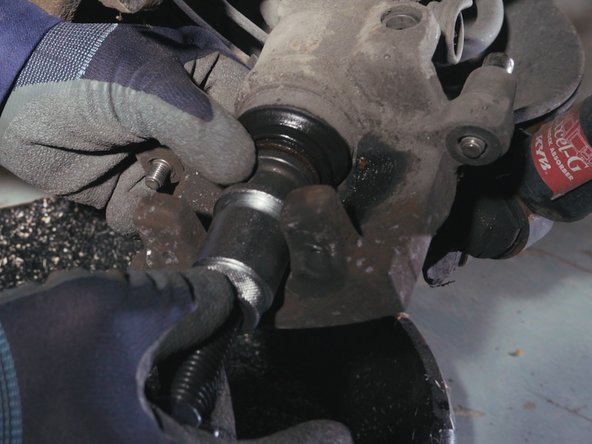

Monter le corps du repousse piston sur l'embout

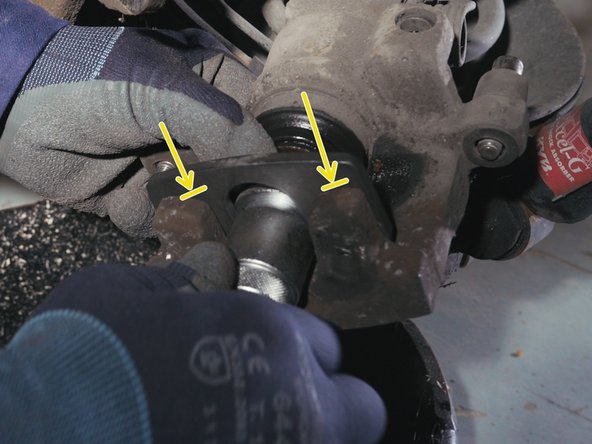

Placer le support du repousse piston

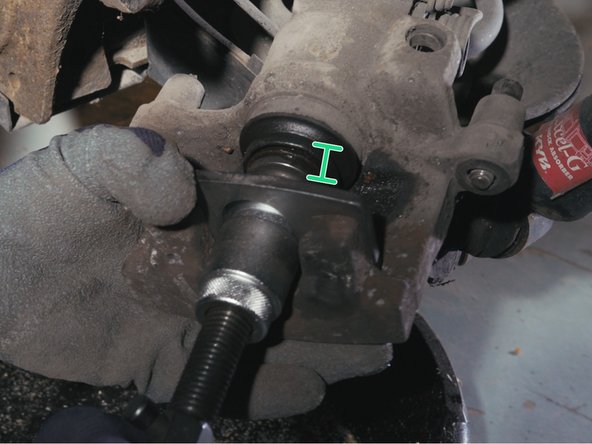

Tourner le repousse piston jusqu'à repousser le piston en butée

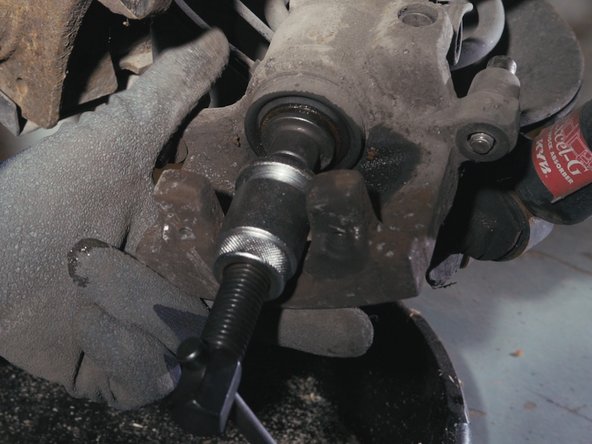

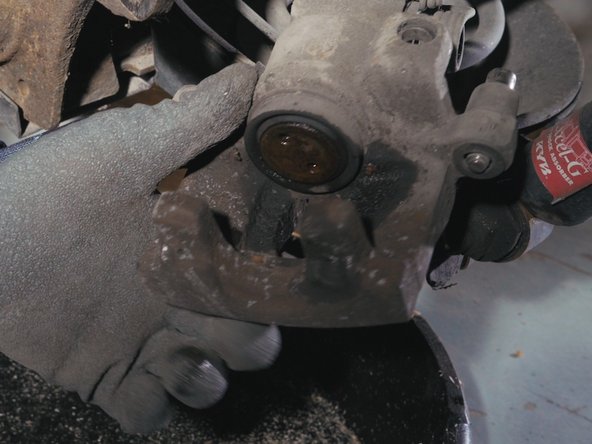

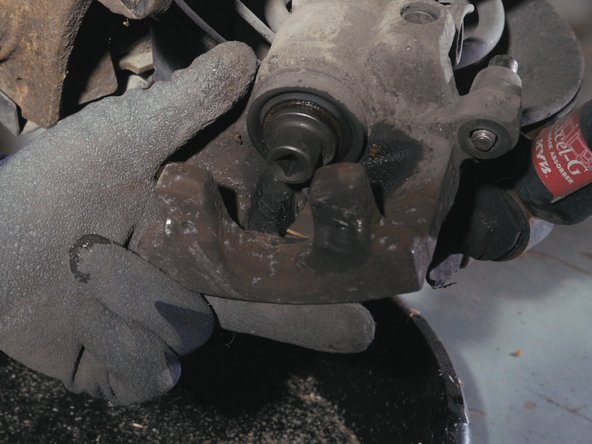

Retirer le support, le corps du repousse piston puis l'embout

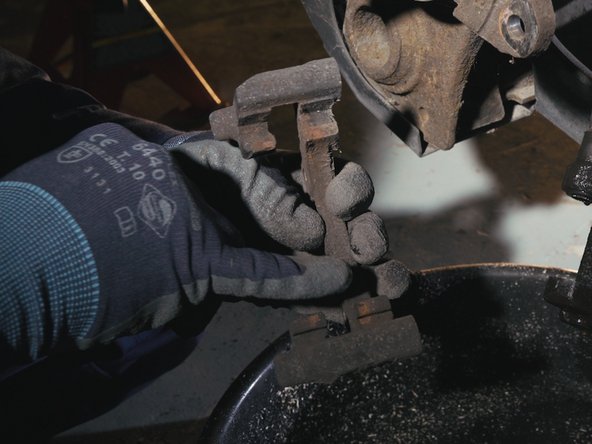

Appliquer du nettoyant frein sur la chape

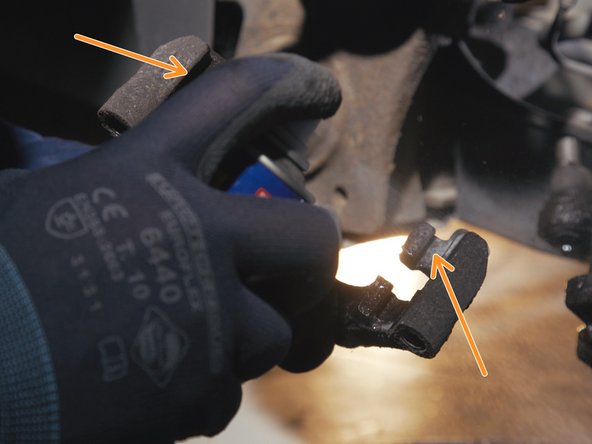

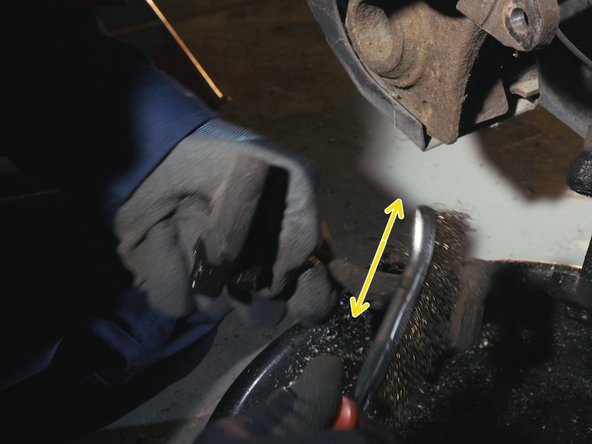

Nettoyer l'emplacement des plaquettes sur la chape avec une brosse métallique

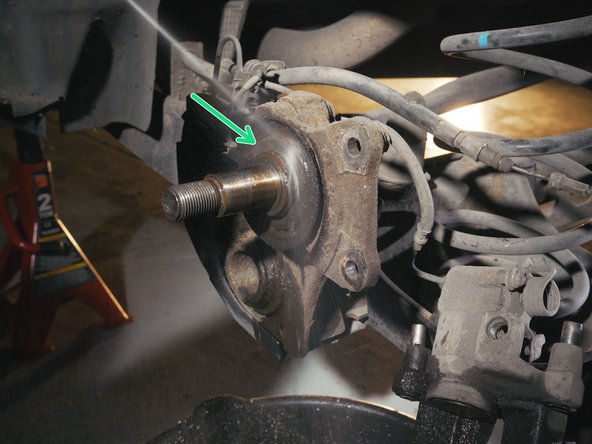

Appliquer du nettoyant frein sur le moyeu et le nouveau disque de frein

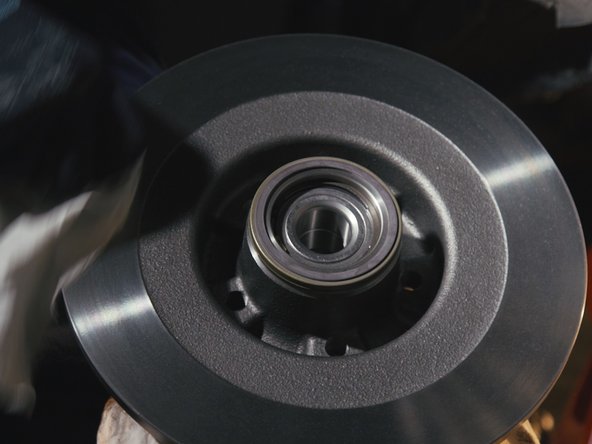

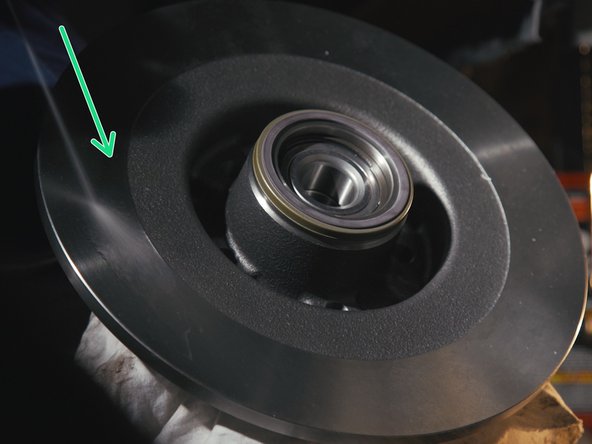

Essuyez-le avec un chiffon

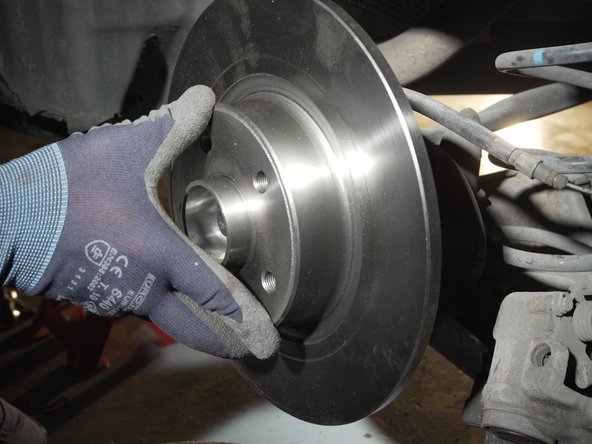

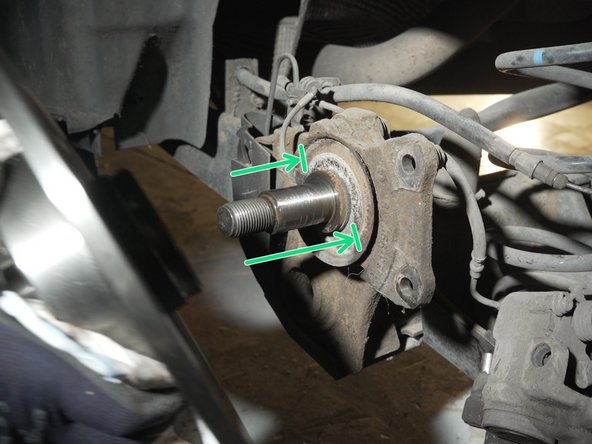

Reposer le disque sur le moyeu

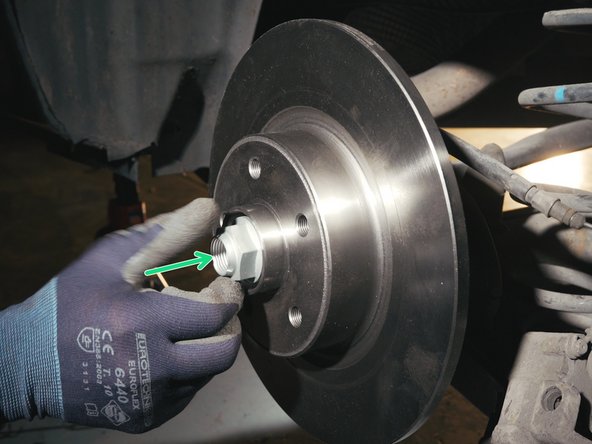

Reposer le nouvel écrou sur la fusée

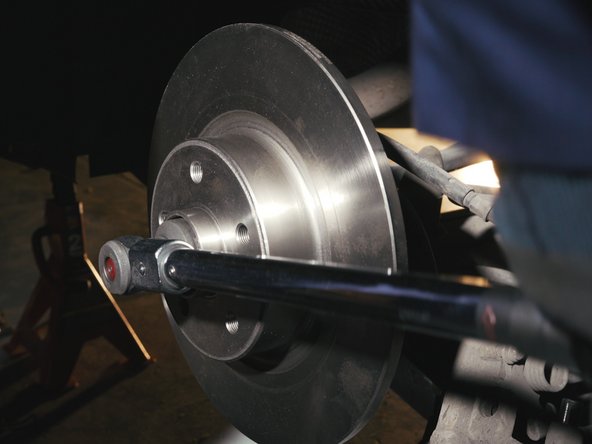

Serrer l'écrou à l'aide d'une clé dynamométrique et de sa douille de 36 à 280Nm

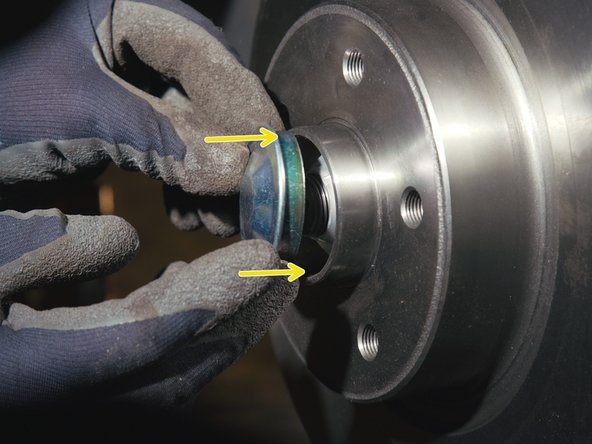

Reposer le nouveau cache axe sur le disque

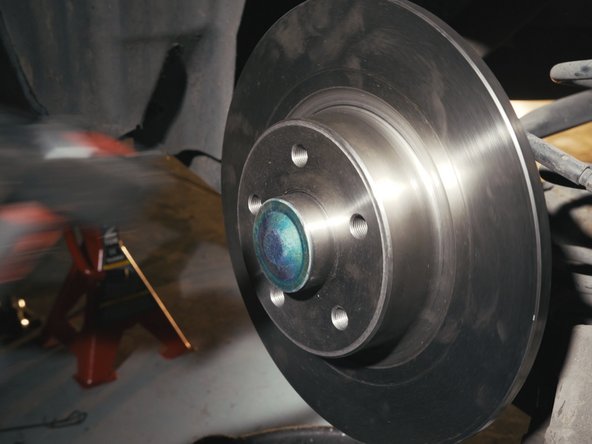

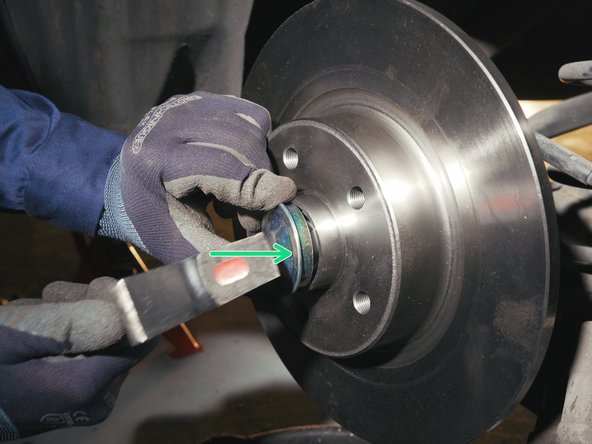

Tapoter légèrement avec le marteau sur les côtés du cache pour le bloquer

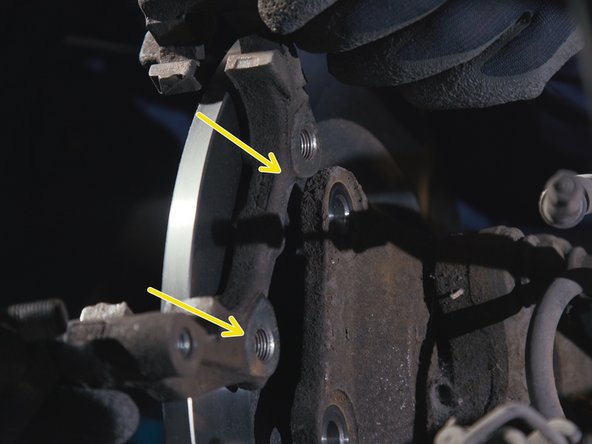

Reposer la chape entre la fusée et le disque de frein

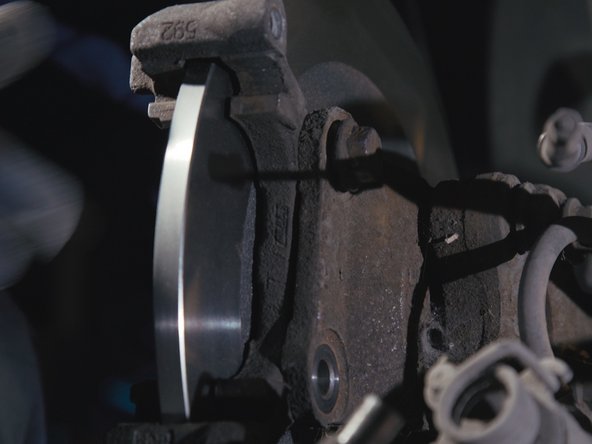

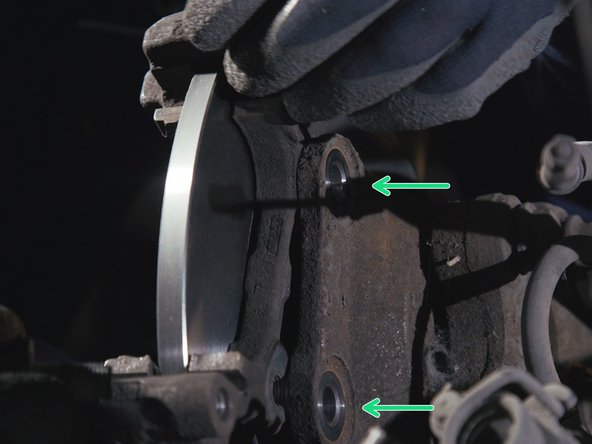

Insérer la première vis du haut pour aligner les deux trous de la chape

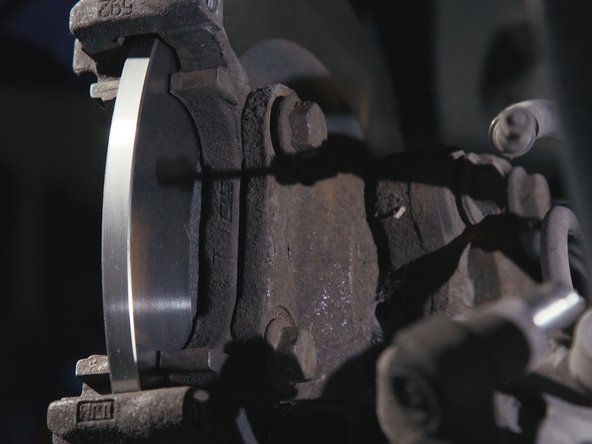

Replacer la seconde vis

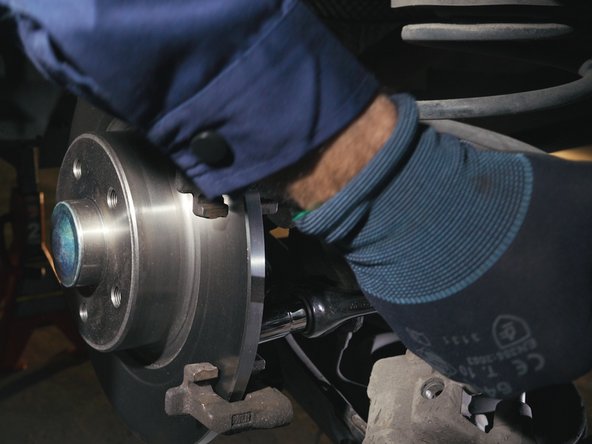

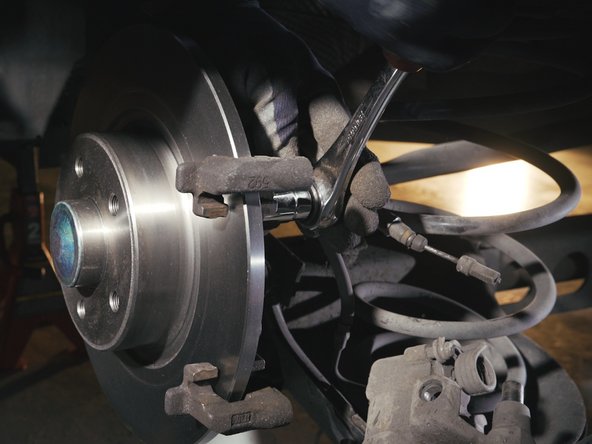

Resserrer les deux vis avec le cliquet et la douille de 16

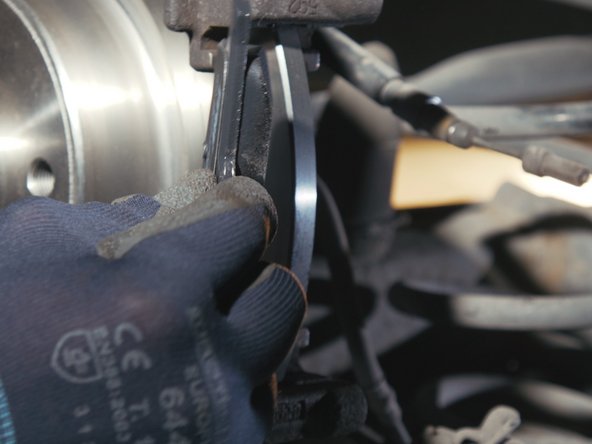

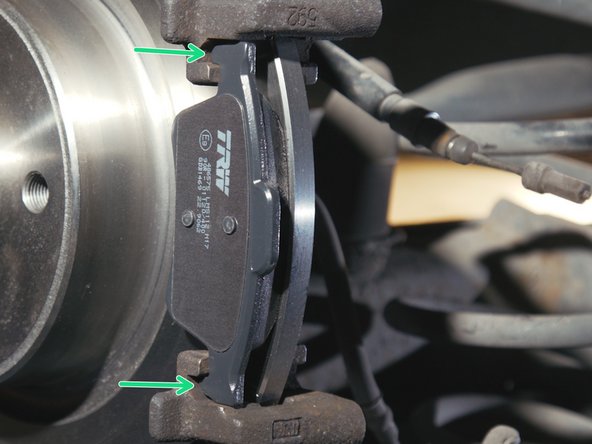

Replacer la première plaquette sur la chape

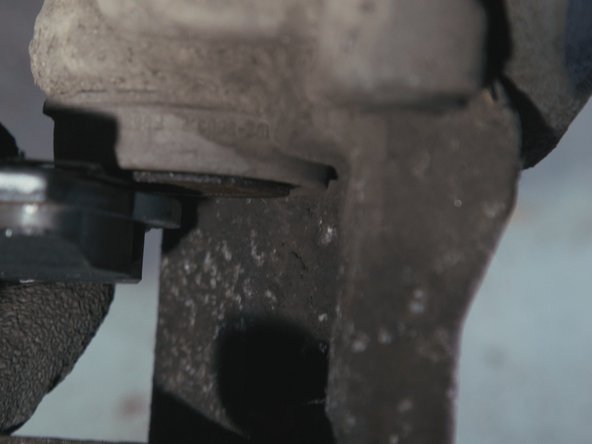

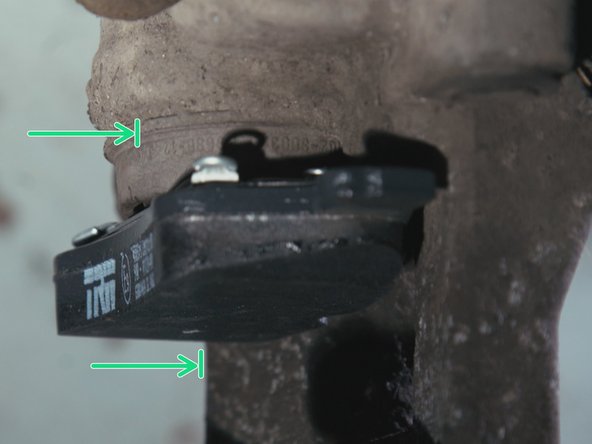

Glisser le piston dans l'accroche de la plaquette

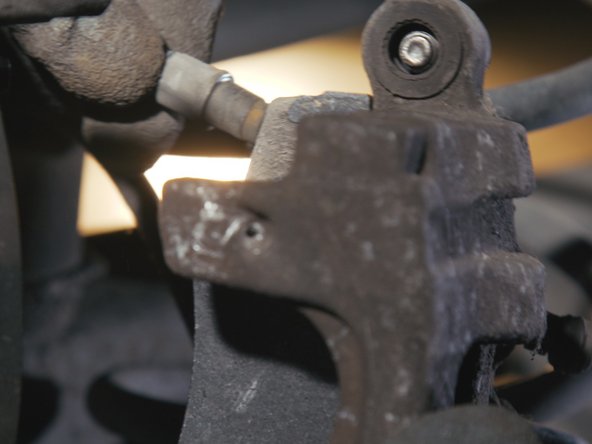

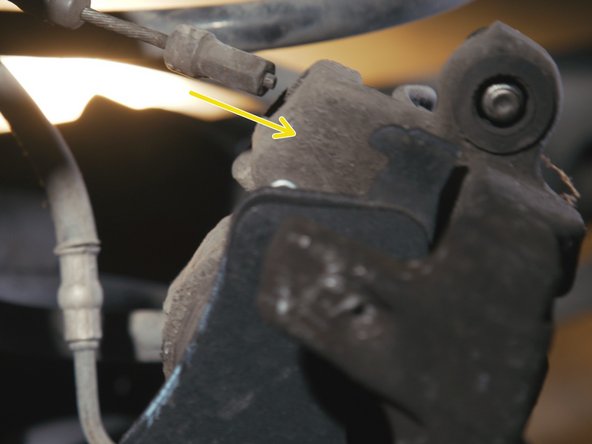

Replacer le câble de frein à main dans l'étrier

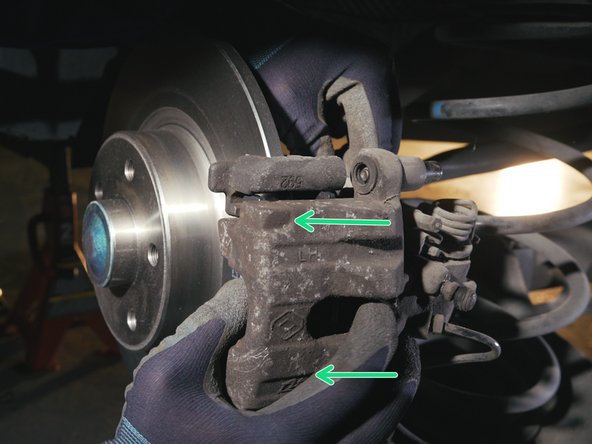

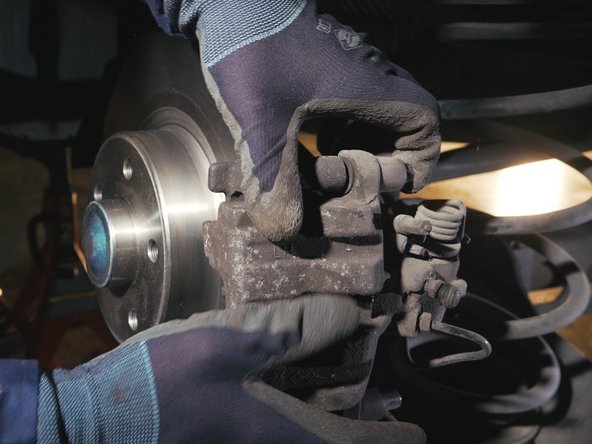

Replacer l'étrier de frein sur la chape

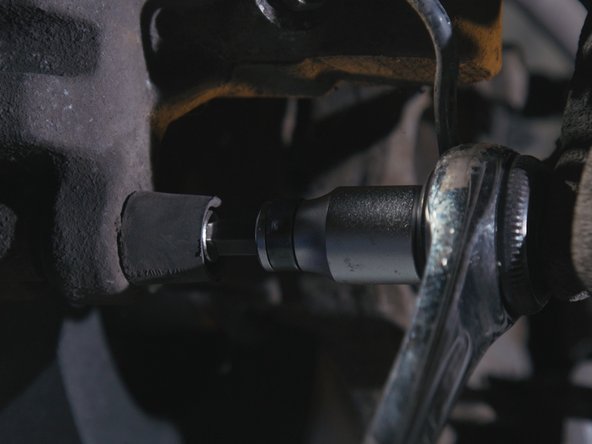

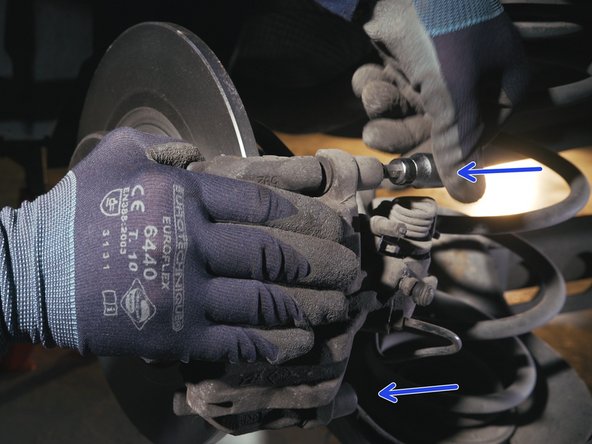

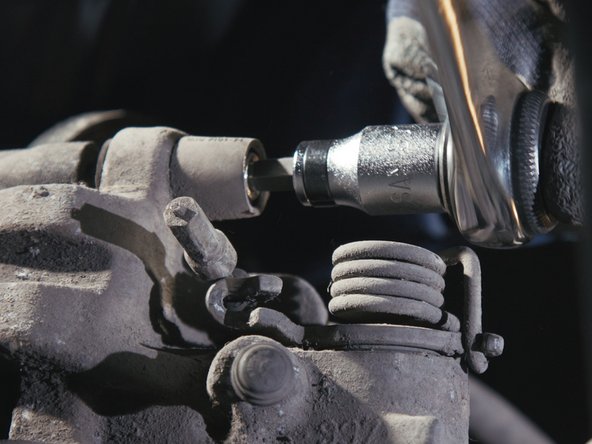

Resserrer les vis BTR à l'aide du cliquet et de l'embout allen de 7

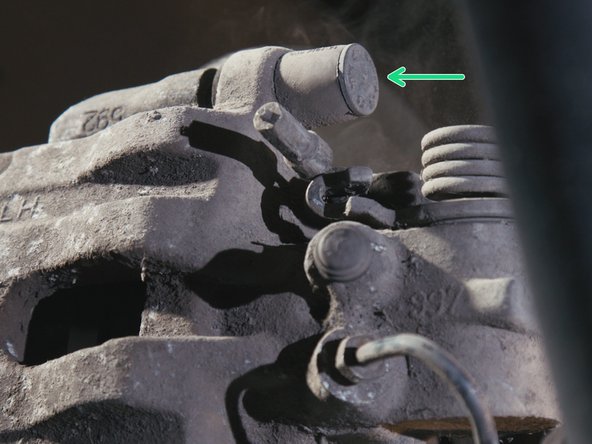

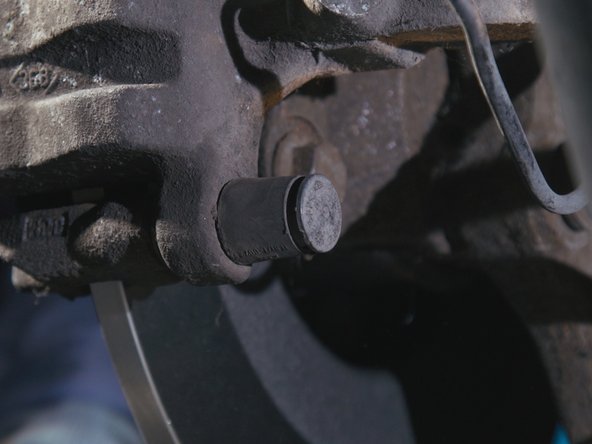

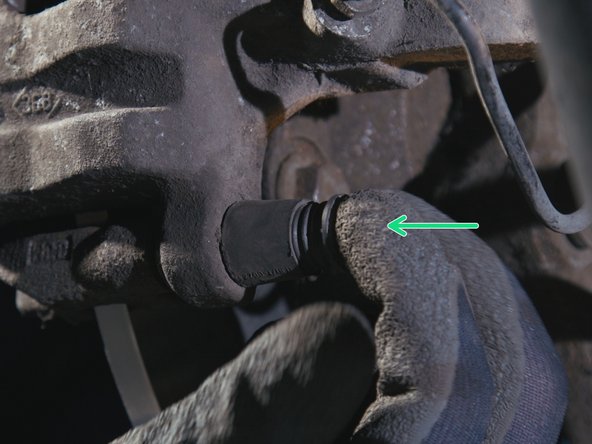

Replacer les deux caches des vis, en haut et en bas

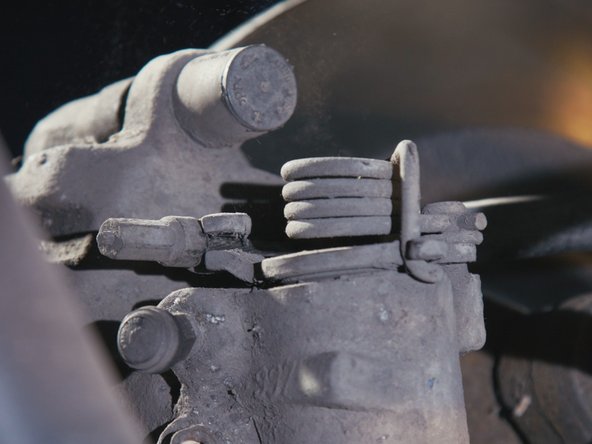

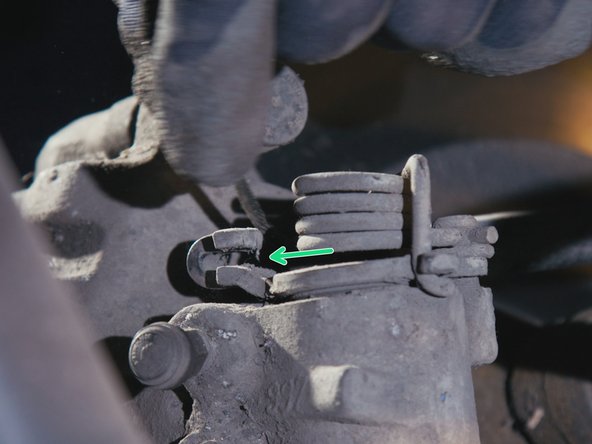

Replacer le câble de frein à main dans son encoche

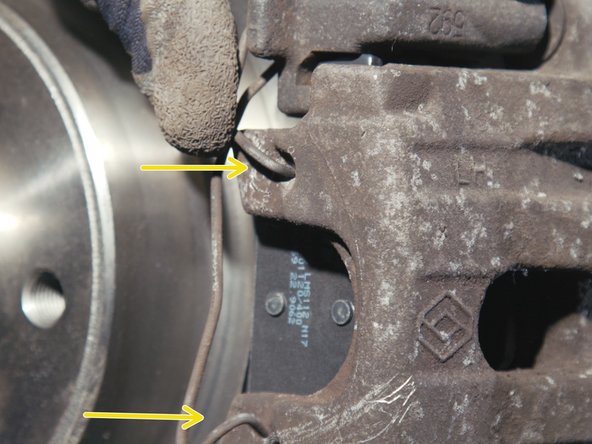

Replacer le ressort de l'étrier en commençant par un côté, puis l'autre

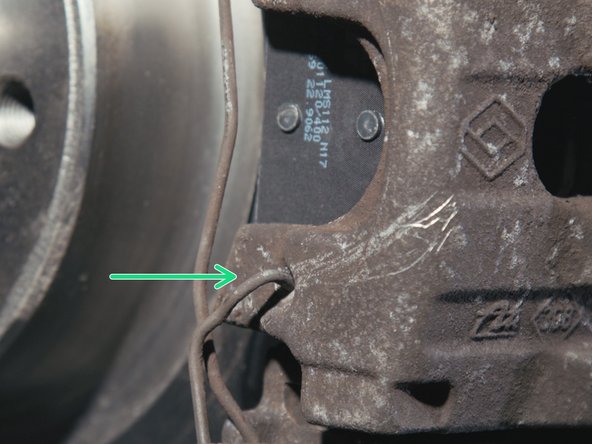

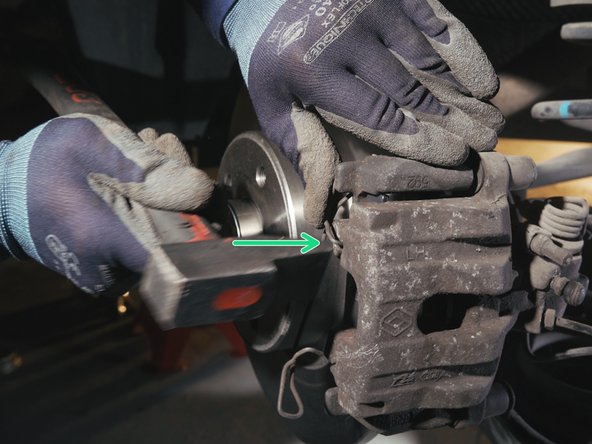

Tapoter avec le marteau pour l'enfoncer
