Difficulté
Modérée
Étapes
15
Temps nécessaire
01:00:00
En cours
Ce tutoriel est en cours de création. Revenez de temps en temps pour voir les modifications.
Ce tutoriel a été créé par la communauté
User contributed
Introduction
Tutoriel réalisé sur 106 1.1i mais la procédure est la même pour 1.0i (roues à 4 trous), 1.4i ou 1.5d.
-
-

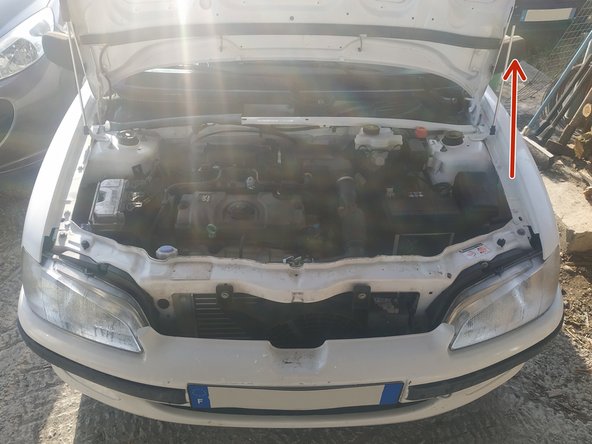

lever le capot
-

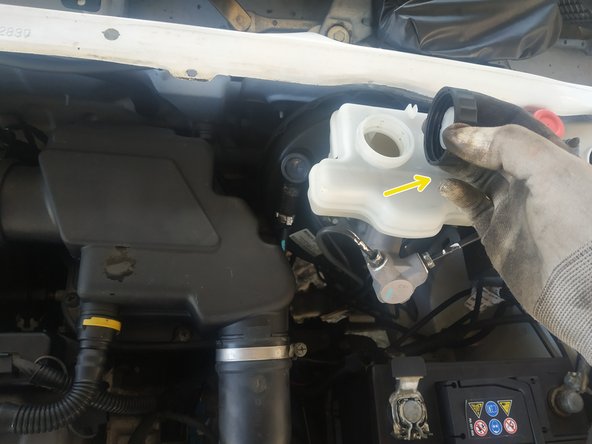

dévisser le bouchon du réservoir de liquide de frein
-

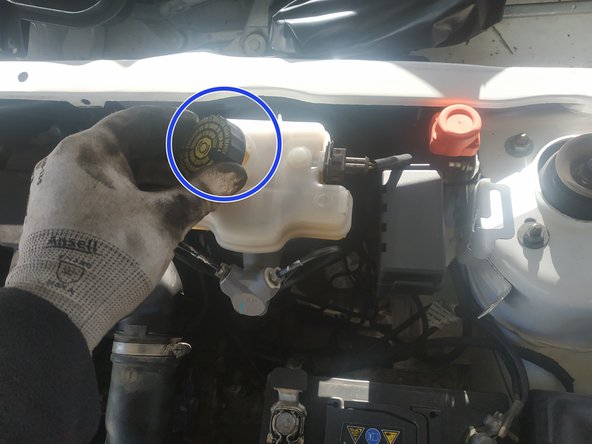

contrôler le niveau de liquide de frein (la flèche du haut représente le niveau max, celle du bas le niveau mini)
-
On ne rajoutera pas de liquide si le niveau est bas (il va remonter avec des plaquettes neuves) mais on en retirera s'il est trop haut.
-
-
-
serrer le frein à main et lever la roue avant droite
-

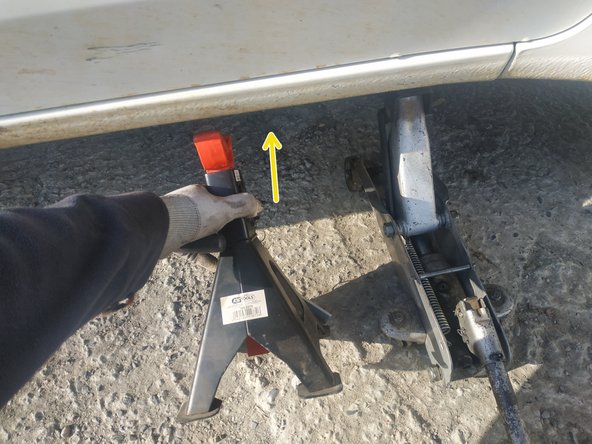

poser une chandelle sous le longeron
-
-
-

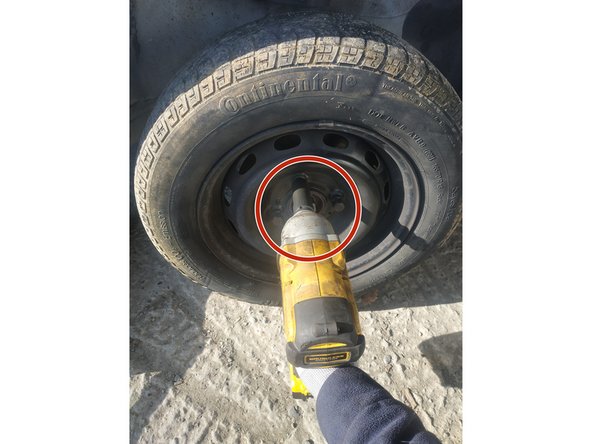

retirer les goujons, clé de 19mm
-
On aura débloqué les goujons au préalable, à moins d'utiliser une clé à choc comme c'est le cas ici.
-
sortir la roue
-
tourner la roue pour un meilleur accès
-
-
-

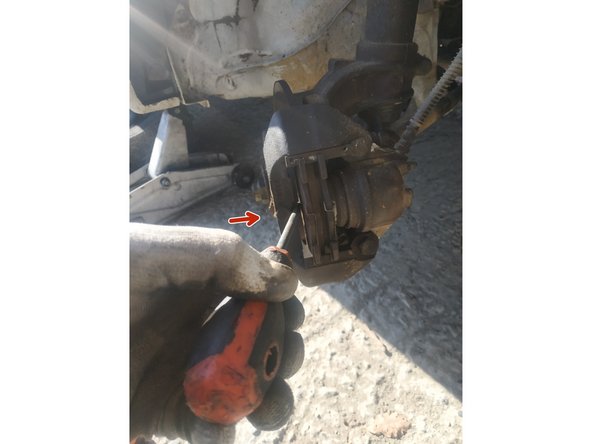

faire levier avec un tournevis plat pour rentrer le piston
-

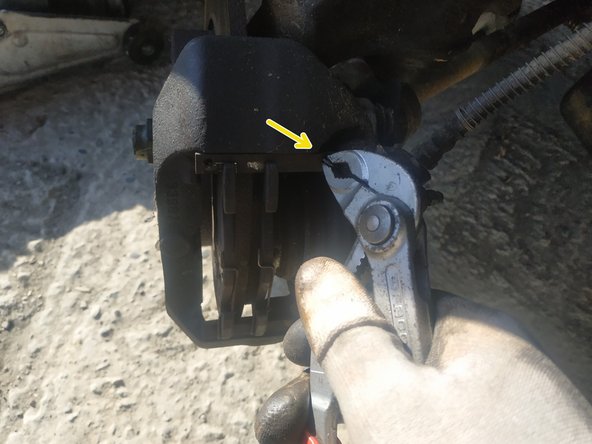

retirer la goupille d'arrêt
-
retirer la languette métallique
-
-
-
dévisser les 2 vis de maintien, clé torx T30
-
J'utilise un tournevis à frapper et un marteau.
-
décoller le disque à l'aide d'un marteau ou d'une massette
-
sortir le disque
-
-
-

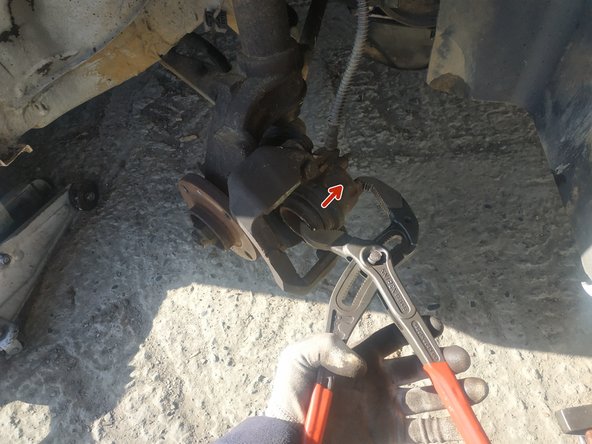

repousser le piston à fond à l'aide d'un repousse-piston ou d'une grande pince multiprise
-
-
-
à l'aide d'une brosse métallique, nettoyer
-

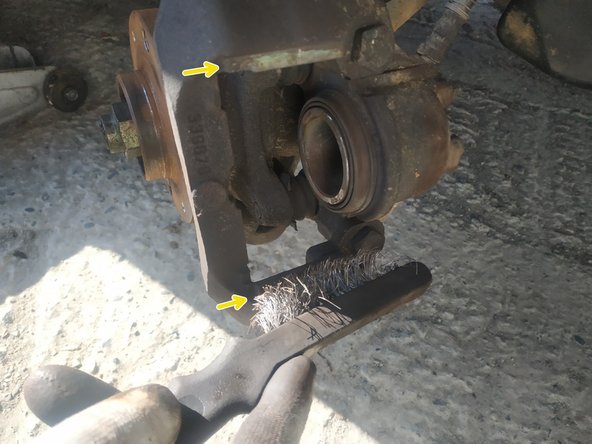

le moyeu
-
l'étrier, là où les plaquettes coulissent
-

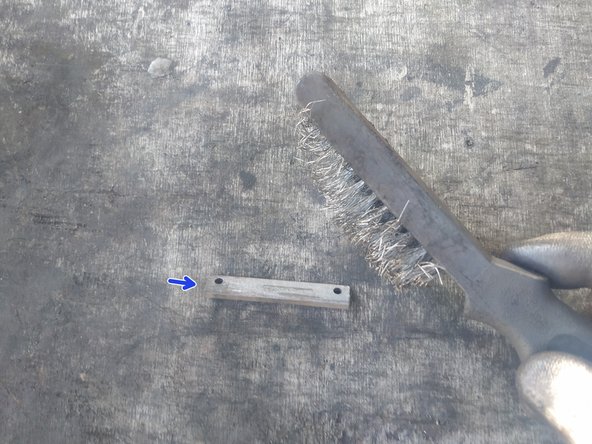

la languette métallique
-
-
-

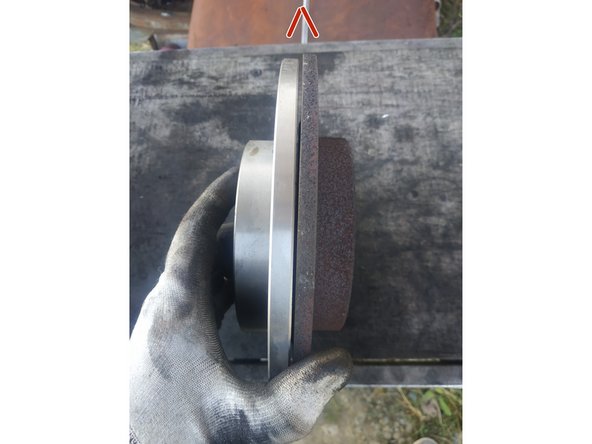

comparer les disques
-

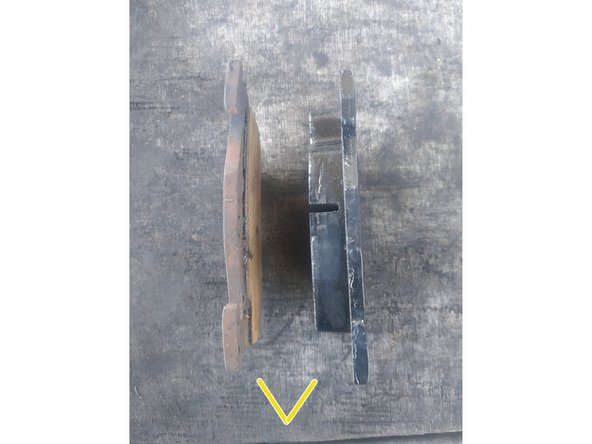

et les plaquettes
-

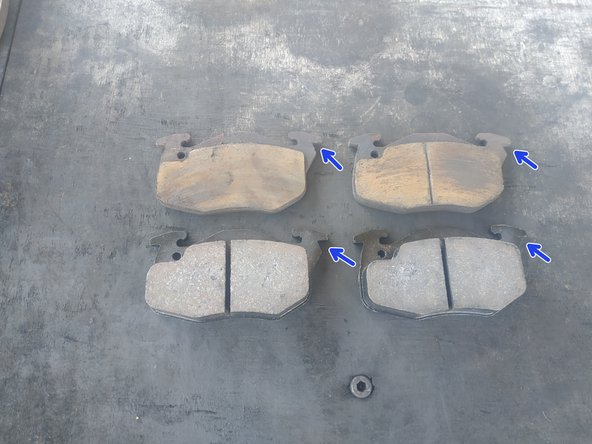

S'assurer que tout est bien identique.
-
la partie avec l'encoche va vers le haut de l'étrier, la languette métallique vient s'y loger
-
Faire attention du coup : les plaquettes ont un sens.
-
-
-
nettoyer les disques à l'aide de nettoyant frein et d'un chiffon non pelucheux
-
mettre le disque en place
-

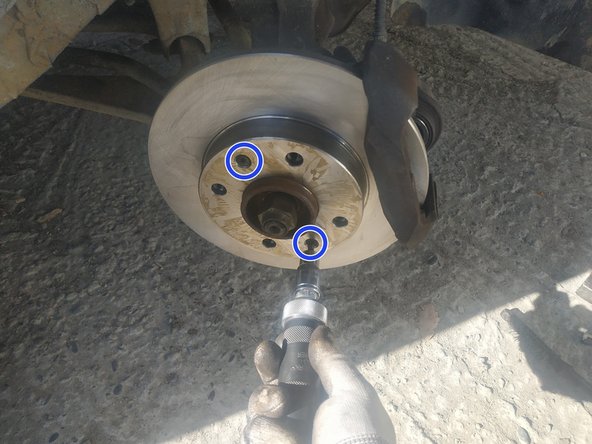

et visser ses 2 vis de fixation, clé torx T30
-
-
-
poser les plaquettes en respectant le sens
-
Elles sont asymétriques.
-
poser les ressorts de manière à ce que leur partie basse soit bien en appui sur l'étrier
-
remettre en place la languette métallique et sa goupille
-
-
-

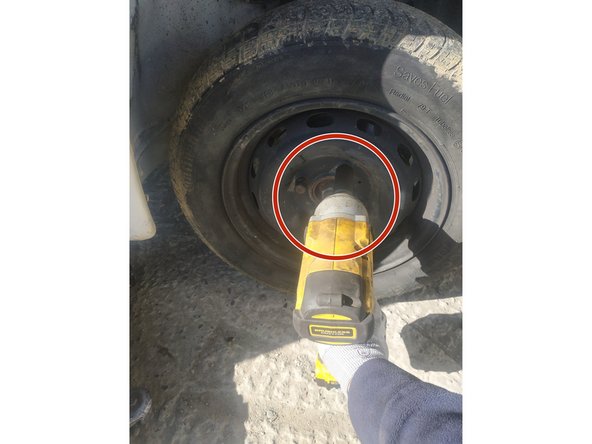

mettre la roue en place et serrer les goujons provisoirement
-

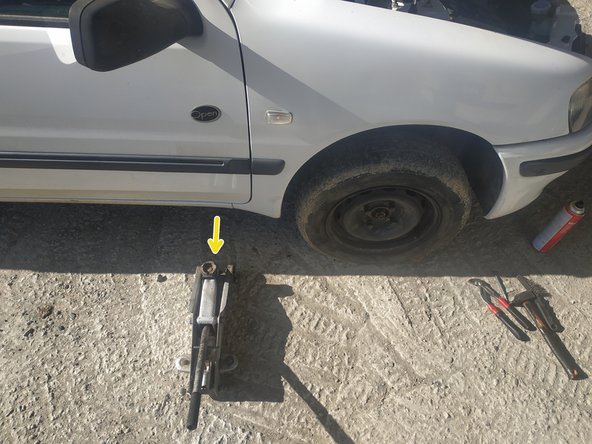

sortir la chandelle et le cric
-
finir le serrage des goujons, couple de 90N.m
-
-
-
Une fois les freins changés :
-

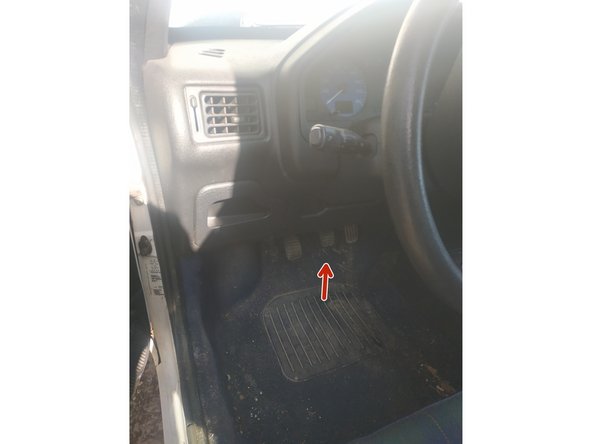

actionner plusieurs fois la pédale de frein
-
contrôler le niveau de liquide de frein
-
fermer le bouchon de remplissage
-
-
-
Il faudra faire un rodage des freins. Pendant les premiers 500km, évitez les freinages brutaux. Bien entendu si vous devez faire un freinage d'urgence, faites-le.
-
Le liquide de frein étant hygroscopique (il attire l'eau), il perd de son efficacité au bout d'un certain temps. Pensez donc à le faire contrôler et remplacer régulièrement.
-
