Changer les bougies de préchauffage sur AX 1.5d

Rédigé par : a_bosc2000 (et un autre contributeur)
  • Commentaires : 0
  • Favoris : 0

Difficulté

Facile

Étapes

10

Temps nécessaire

01:00:00

Sections

1

Drapeaux

1

Ce tutoriel a été créé par la communauté

Ce tutoriel a été créé par la communauté

User contributed

Introduction

Il est préférable de faire cette opération moteur chaud ou tiède. On peut appliquer du dégrippant autour des bougies pour faciliter leur dépose.

  1. les bougies se situent vers l'avant du moteur juste à côté des injecteurs

    • les bougies se situent vers l'avant du moteur

    • juste à côté des injecteurs

    Modifier

  2. Cette étape n'est absolument pas nécessaire dans la mesure où les bougies ne sont pas alimentées quand le contact est coupé. Toutefois, n'hésitez pas à déconnecter la batterie si cela peut vous rassurer. dévisser la cosse +

    • Cette étape n'est absolument pas nécessaire dans la mesure où les bougies ne sont pas alimentées quand le contact est coupé. Toutefois, n'hésitez pas à déconnecter la batterie si cela peut vous rassurer.

    • dévisser la cosse +

    • et la mettre de côté

    • On peut dévisser la cosse - si on le souhaite ; ça ne change rien. Du moment qu'une cosse est débranchée, il n'y a plus aucun risque.

    Modifier

  3. dévisser les 4 écrous de maintien de la tresse (1 sur chaque bougie), clé de 7mm Ne pas hésiter à utiliser un aimant pour les récupérer. déloger le fil d'alimentation (cylindre 1)

    • dévisser les 4 écrous de maintien de la tresse (1 sur chaque bougie), clé de 7mm

    • Ne pas hésiter à utiliser un aimant pour les récupérer.

    • déloger le fil d'alimentation (cylindre 1)

    • faire basculer la tresse en arrière

    Modifier

  4. Les bougies ont un couple de serrage mais aussi un couple de rupture. Ici, 35N.m. régler la clé dynamométrique sur 30N.m et débloquer la bougie finir de desserrer à la main

    • Les bougies ont un couple de serrage mais aussi un couple de rupture. Ici, 35N.m.

    • régler la clé dynamométrique sur 30N.m et débloquer la bougie

    • finir de desserrer à la main

    • extraire la bougie

    Modifier

  6. comparer les bougies (taille, forme, référence...)

    • comparer les bougies (taille, forme, référence...)

    Modifier

  7. mettre la bougie en place serrer modérément, clé de 10mm finir à la clé dynamométrique, couple de serrage : 15 -20N.m

    • mettre la bougie en place

    • serrer modérément, clé de 10mm

    • finir à la clé dynamométrique, couple de serrage : 15 -20N.m

    Modifier

  8. procéder de manière identique pour les 3 autres bougies

    • procéder de manière identique pour les 3 autres bougies

    Modifier

  9. mettre la tresse d'alimentation en place mettre le fil d'alimentation en place visser les écrous, clé de 7mm

    • mettre la tresse d'alimentation en place

    • mettre le fil d'alimentation en place

    • visser les écrous, clé de 7mm

    Modifier

  10. remettre la cosse + en place et la visser

    • remettre la cosse + en place et la visser

    Modifier

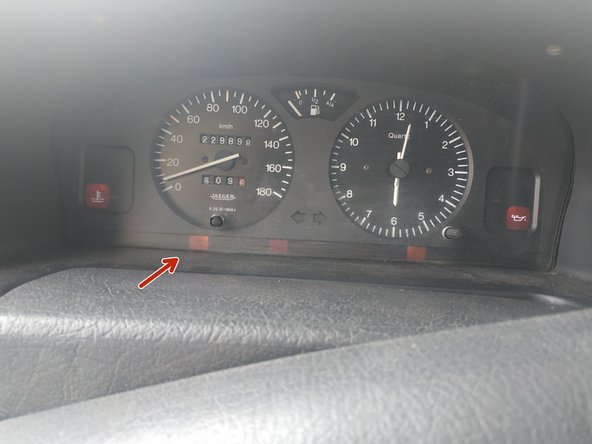

  11. mettre le préchauffage et démarrer

    • mettre le préchauffage et démarrer

    Modifier
