Introduction
La Clio que nous avons ici est équipée du 1.2 16v. Ceci dit, la procédure est la même pour les 1.4 16v et certains modèles 1.5 dci.
La voiture étant relativement basse, il vous faudra la surélever à l'aide de chandelles ou de rampes de levage. Je travaille sur une fosse donc je ne montre pas cette étape.
Ce véhicule était en contre-visite au contrôle technique à cause de ce support moteur. Le contrôleur a appliqué du marqueur jaune pour signaler au client où était le problème.
-
-
le support se trouve à l'arrière du moteur
-
juste au niveau du berceau
-
-
-
retirer la vis côté boîte, clé de 18mm
-
puis retirer le boulon côté berceau moteur : clé de 16mm pour l'écrou et clé de 16mm également pour la vis
-
retirer le support
-
Bien repérer le sens avant de démonter.
-
-
-

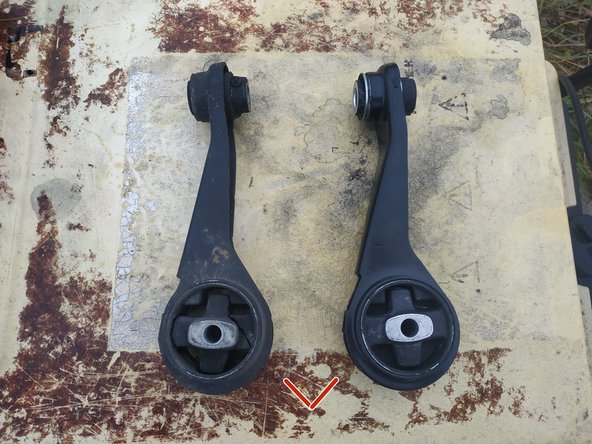

comparer les supports et s'assurer qu'ils sont identiques
-

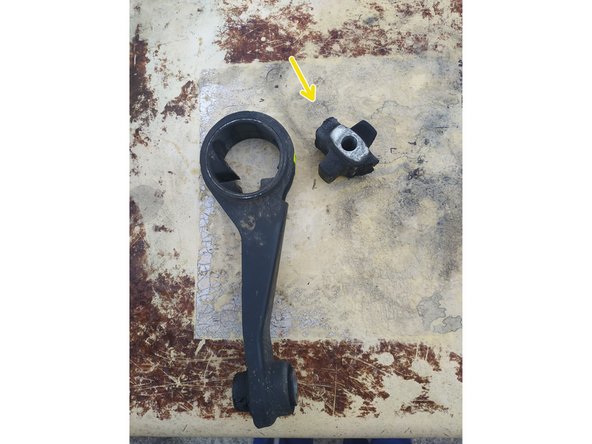

on voit que l'ancien support était très endommagé
-
-
-
mettre le support en place en faisant attention au sens
-
mettre la vis côté berceau en place et avancer l'écrou à la main
-

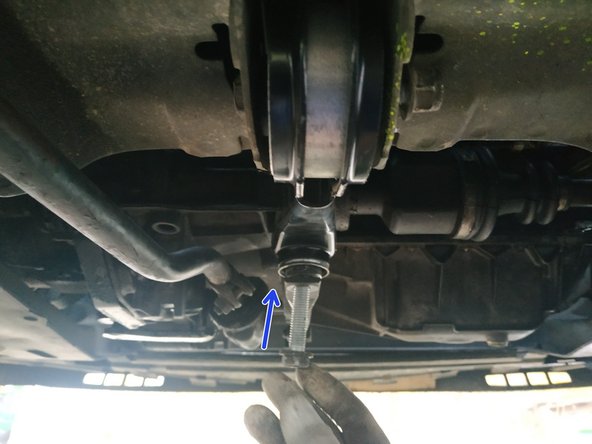

avancer la vis côté boîte à la main
-
-
-
Finir le serrage à la clé dynamométrique :
-

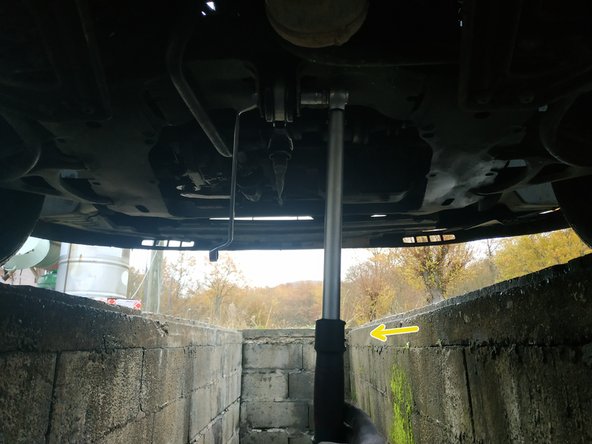

105N.m côté boîte
-
62N.m côté berceau
-
Annulation : je n'ai pas terminé ce tutoriel.
2 autres ont terminé cette réparation.
