Débloquez l'écrou central du cardan, il faut utiliser une douille de 36mm avec 12 pans
-
Une rallonge permet de forcer pour débloquer l'écrou
-
une fois l'écrou débloqué il faut lever la voiture et déposer la roue
-
-
-
Il faut maintenant sortir le joint de cardan coté roue.
-
Pour cela il faut défaire la rotule de direction (clé de 19 + extracteur)
-
Il faut ensuite tirer le moyeu vers soi afin de déboîter le cardan (l'écrou central de 36 ayant été démonté)
-
Le soufflet (déchiré) apparaît alors
-
Attention à ne pas trop tirer sur les flexibles de frein lors des manipulations du moyeu
-
-
-
Découpez l'ancien soufflet et ses colliers
-
Nettoyez l'ancienne graisse
-

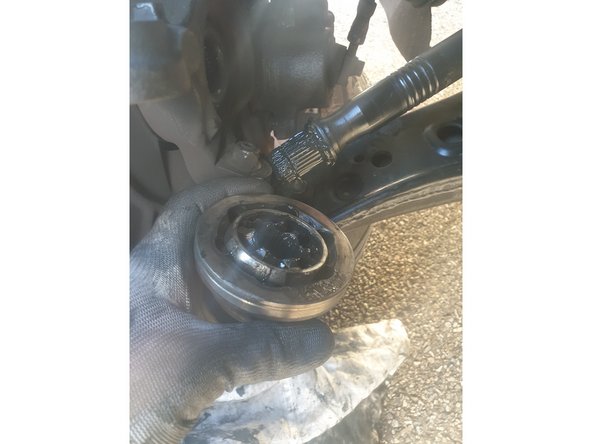

D'un coup sec de maillet (sans frapper sur les billes) extraire le demi joint de cardan
-
-
-

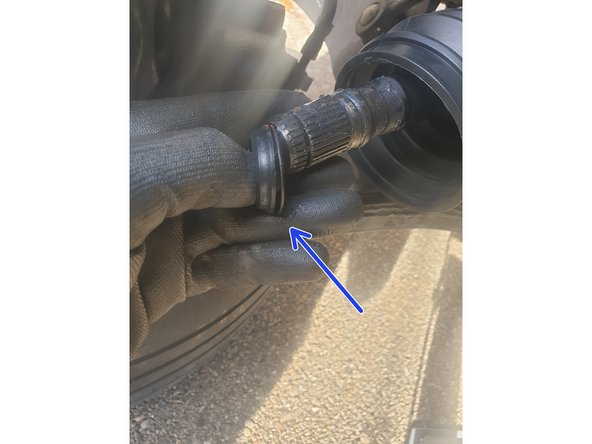

Remplacez la bague et son joint sur la partie cannelée de l'arbre
-

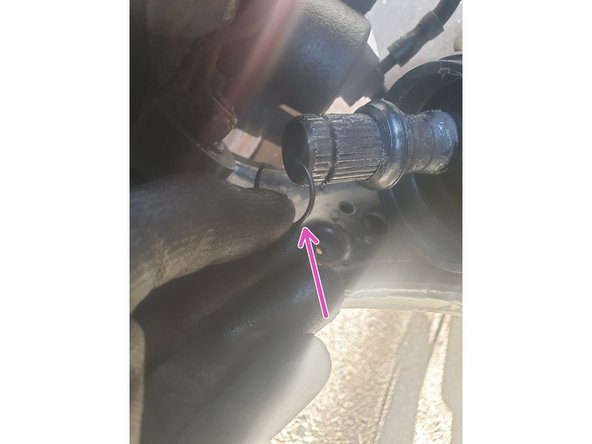

Installez le nouveau jonc d'arrêt
-
Installez le nouveau soufflet avec les colliers fournis en garnissant de graisse l'intérieur du soufflet et du joint de cardan
-
-
-
Emboîtez d'un coup sec le demi joint
-
Vous pouvez maintenant sertir les colliers de serrage métalliques du soufflet. Utilisez une tenaille.
-
-
-
Remboitez le cardan et la rotule de direction
-
Remontez la roue et posez la voiture
-
Serrez l'écrou de cardan (après l'avoir remplacé)
-
Vous avez fini. N'oubliez pas de bien essuyer la graisse qui a pu se répandre sur les freins ou le pneu
-
4 commentaires
Le temps indiqué en haut est vrai si la transmission n’est pas soudée dans la fusée. L’intervention m’a pris 6h hier… -_-
Bon tuto, bien expliqué, j’ajouterai quand-même qu’il saut sortir la rotule inférieure du bras pour gagner en mobilité.
Bonjour, quel est le symptôme qui permet de se dire qu’il s’agit du soufflet de cardan ? J’ai un bruit métallique quand je passe dans des bosses / dos d’ânes de temps en temps.
Merci
Il s’agit d’une polo 4
