Introduction

Changer le filtre d'habitacle sur une Citroën C5 phase 2 1.6 hdi de 2006

  1. Faire reculer la console centrale pour accéder à la deuxième vis du cache latéral Afin de faire reculer la console il faut dèclipser le soufflet du frein à main en tirant dessus
    • Faire reculer la console centrale pour accéder à la deuxième vis du cache latéral

    • Afin de faire reculer la console il faut dèclipser le soufflet du frein à main en tirant dessus

  2. Retirer le cendrier Une fois le cendrier deposer retirer les 2 vis de torx T20 et le clips pour retirer l'embase du cendrier Une fois le cendrier deposer retirer les 2 vis de torx T20 et le clips pour retirer l'embase du cendrier
    • Retirer le cendrier

    • Une fois le cendrier deposer retirer les 2 vis de torx T20 et le clips pour retirer l'embase du cendrier

  3. Une fois les vis de torx deposées appuyer sur le clips et pousser vers l'arriere, une fois declipser tirer vers le haut Une fois l'assise du cendrier déposer les 2 écrous de 10

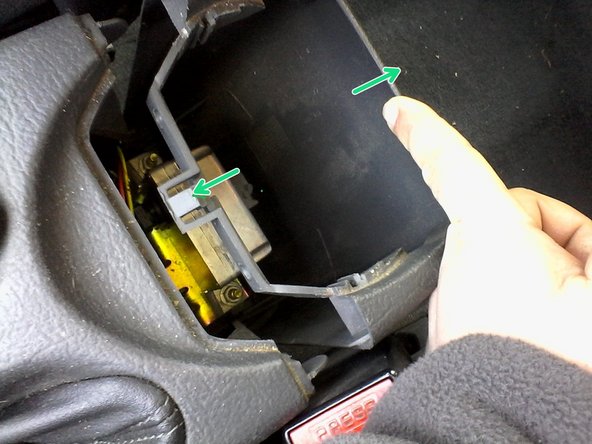

    • Une fois les vis de torx deposées appuyer sur le clips et pousser vers l'arriere, une fois declipser tirer vers le haut

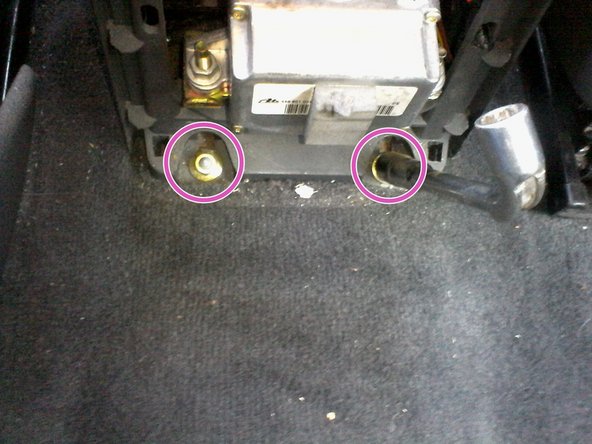

    • Une fois l'assise du cendrier déposer les 2 écrous de 10

  4. Une fois les 2 écrous de 10 déposer soulever légèrement la console centrale de l’arrière pour les dégager des 2 goujons ( emplacement des écrous de 10 ) et tirer légèrement vers l’arrière pour reculer la console centrale Retirer les 2 vis de torx du cache latéral de la console centrale pour la 2 eme vis écarter légèrement la console centrale
    • Une fois les 2 écrous de 10 déposer soulever légèrement la console centrale de l’arrière pour les dégager des 2 goujons ( emplacement des écrous de 10 ) et tirer légèrement vers l’arrière pour reculer la console centrale

    • Retirer les 2 vis de torx du cache latéral de la console centrale pour la 2 eme vis écarter légèrement la console centrale

  5. Pour un meilleur accès faire descendre la garniture au dessus des pédales Pour retirer le couvercle appuyer sur le clips et le tirer vers soi
    • Pour un meilleur accès faire descendre la garniture au dessus des pédales

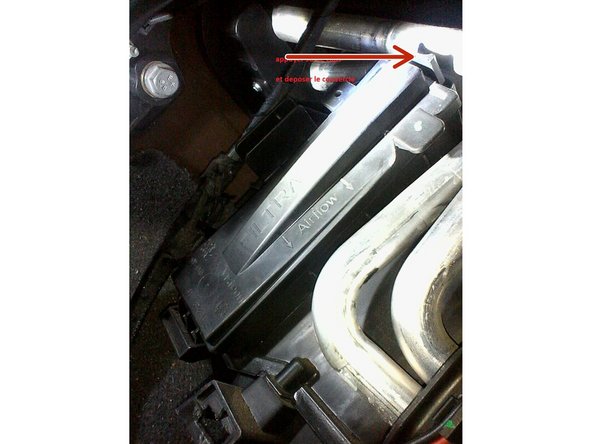

    • Pour retirer le couvercle appuyer sur le clips et le tirer vers soi

  6. Retirer le filtre en tirant vers soi Passer un coup d'aspirateur a l'emplacement du filtre
  7. Comparer l'ancien filtre et le nouveau filtre Reperer le sens de montage symboliser par une fleche
    • Comparer l'ancien filtre et le nouveau filtre

    • Reperer le sens de montage symboliser par une fleche

  8. Enfiler par  accoups  le nouveau filtre dans son logement. L'insertion du filtre peut être gêné par certains obstacles
    • Enfiler par accoups le nouveau filtre dans son logement.

    • L'insertion du filtre peut être gêné par certains obstacles

    • Reposer le couvercle en commençant par le bas

    • Remonter tout dans le sens inverse

Ligne d'arrivée

14 autres ont terminé cette réparation.

d-dany

Membre depuis le 20/07/2015

2 298 Réputation

12 tutoriels rédigés

4 commentaires

bonjour ;

le mieux serait de vous procurez la rta ( rien que pour connaitre son emplacement )

cordialement

d-dany - Réponse

Bonjour,

J’ai la C5 III ; console visuellement différente, mais est-ce le même principe général ?

Alain

le 2018 05 04

Alain Suzanne EMELIE - Réponse

bonjour Marc JULLIEN ;

cliquer sur la photo étape 7 elle va s’agrandir, vous verrez qu’il est indiqué sur le filtre top ou haut ainsi qu’une flèche.

la flèche indique le sens de la soufflerie ( elle doit être orientée vers l’habitacle ).

le top ou haut ver le haut ( si pas de top ou haut ce n'est pas grave car la flèche et dut coter du top ).

Peut-être que sur votre ancien filtre les inscriptions sont effacées.

cordialement

d-dany - Réponse

J’ai démonté mon ancien filtre - filtre d’origine (étape 7), mais il n’y apparait aucun sens de montage symboliser par une flèche.

Le sens réel est il ?

- "Top" ou "haut", la tranche portant cette mention doit être "vers le ciel"

- "Air" ou "Air flow" associé à une flèche

- le départ de la flèche est côté extérieur de la voiture (côté moteur)

- la pointe de la flèche doit être dirigée vers l'arrière de la voiture (côté conducteur)

extrait de http://www.planete-citroen.com/forum/sho...

Merci pour votre confirmation

Marc JULLIEN - Réponse
