Changer le filtre à gasoil sur Hyundai i20

le filtre se trouve dans la zone entourée en rouge

derrière le calculateur

il s'agit d'un ensemble composé de plusieurs éléments

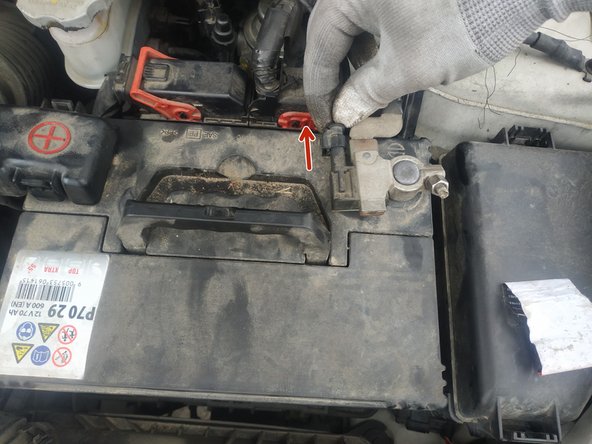

débrancher la fiche électrique sur la cosse négative

dévisser l'écrou de verrouillage de la cosse négative, clé de 10mm

sortir la cosse

retirer le cache de protection sur la cosse positive

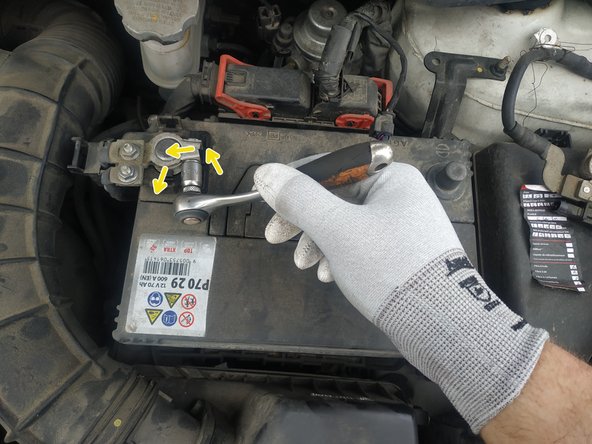

dévisser l'écrou de verrouillage de la cosse positive, clé de 10mm

sortir la cosse

débrancher les 2 fiches du calculateur

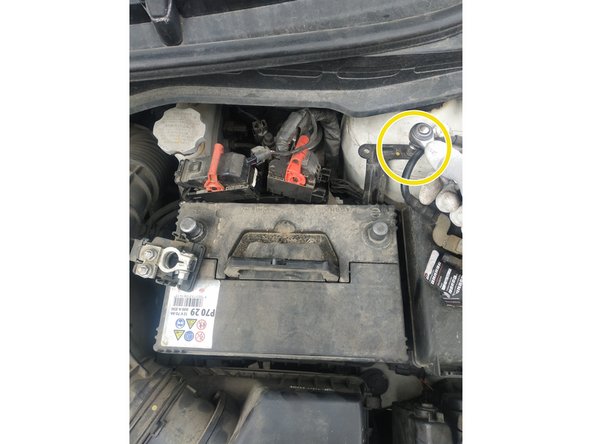

Il y a un collier à défaire sur la fiche de gauche mais il était cassé sur ce véhicule. Ça n'a pas une très grande importance en réalité.

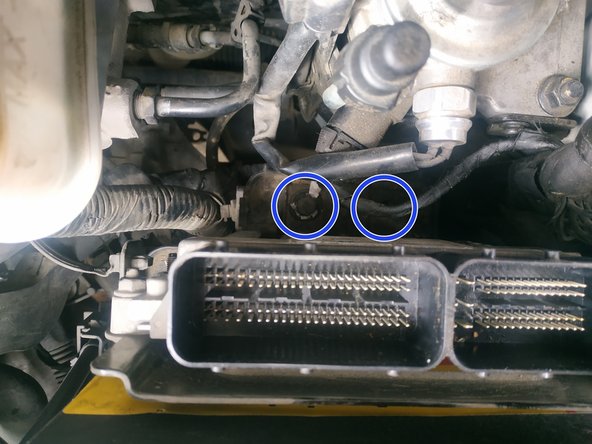

dévisser la vis de maintien du support calculateur, clé de 10mm

dévisser les 2 autres vis à la base du support calculateur, clé de 13mm

Le support de calculateur sert en fait aussi à maintenir la batterie en place. C'est pour cette raison qu'il faut le retirer.

sortir le calculateur

Il va falloir le mettre dans un endroit bien à l'abri de tout. Faire très attention à cette pièce.

sortir la batterie de son logement

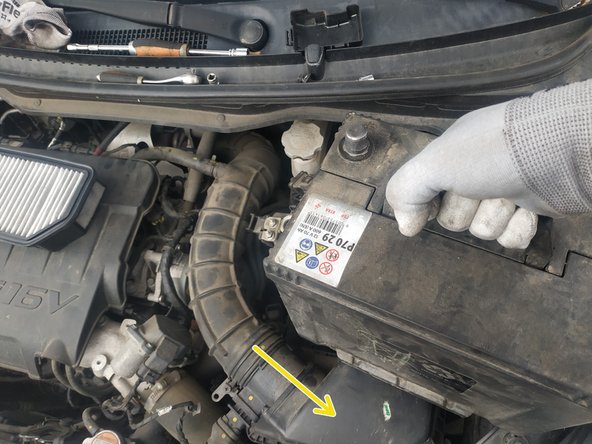

et la retirer

le filtre à gasoil est maintenant accessible

débrancher les deux durites de carburant

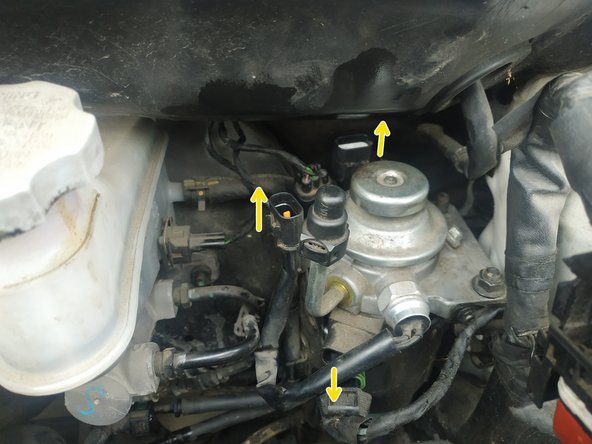

débrancher les 3 fiches sur le porte-filtre

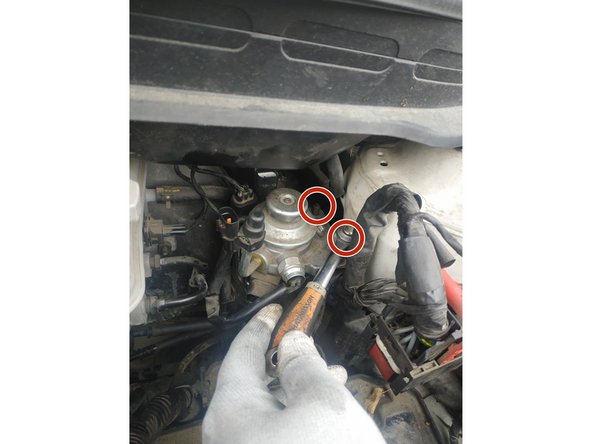

dévisser les 2 vis de fixation, clé de 12mm

sortir l'ensemble

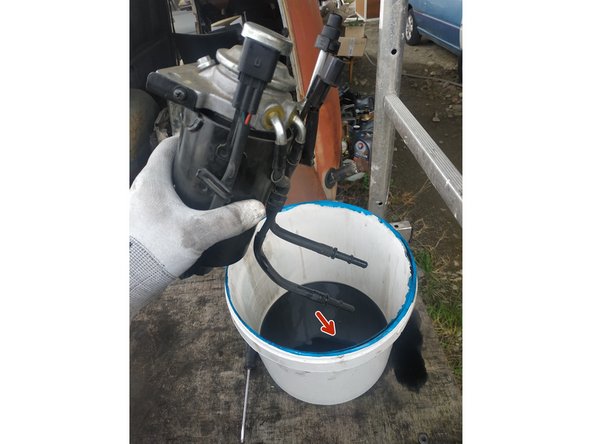

vider le carburant dans une bassine

On peut vidanger en dévissant la vis du bas mais je préfère vider le filtre en l'inclinant et en laissant le carburant sortir par les durites (moins salissant).

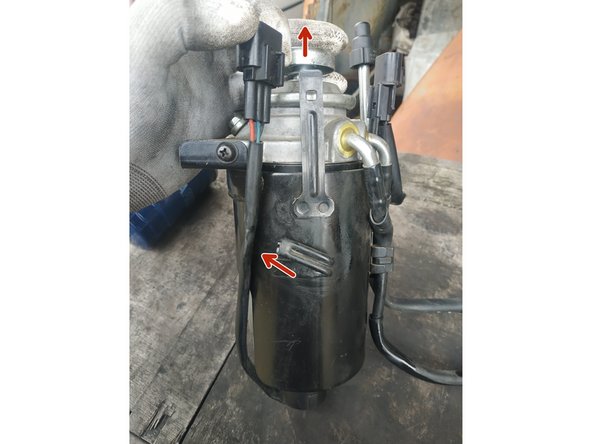

déloger la prise de son support (utiliser un petit tournevis plat pour déverrouiller la languette) et sortir le fil du passe-fil métallique

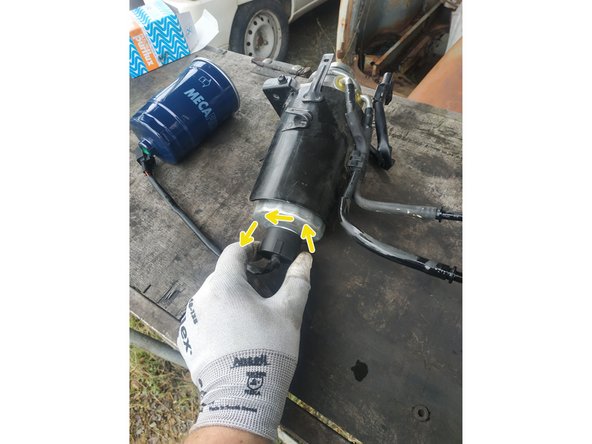

dévisser le capteur de présence d'eau

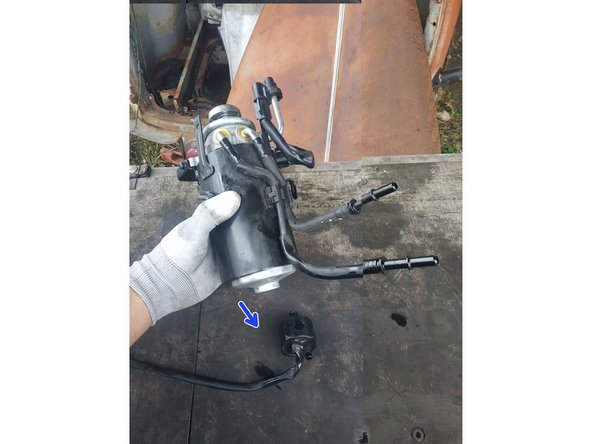

et le retirer

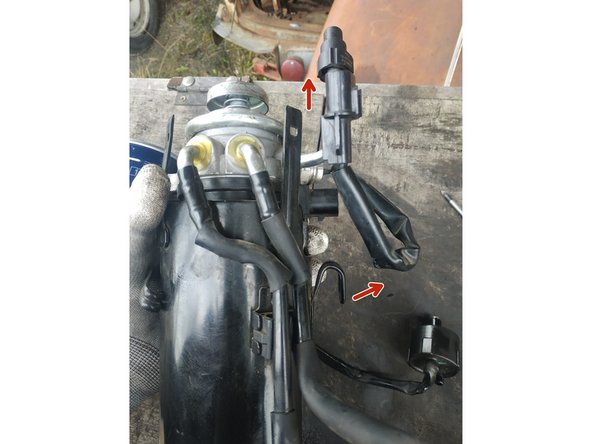

procéder de façon identique pour le thermocontact en haut

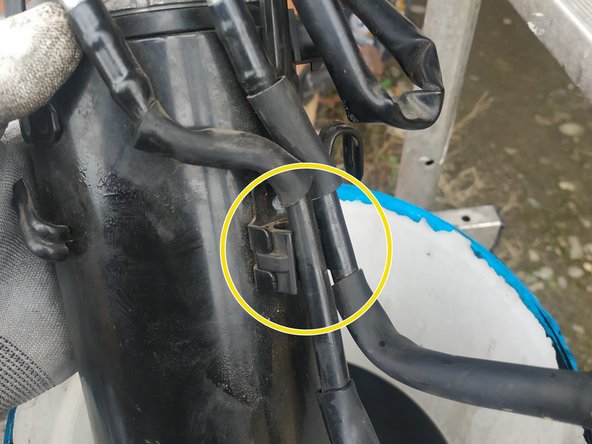

déclipser les durites de carburant

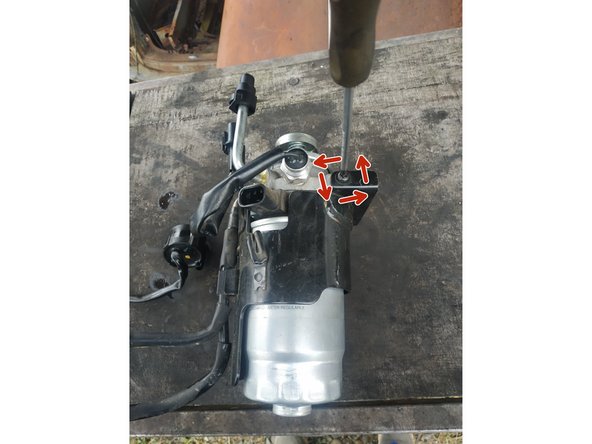

dévisser les 2 vis de maintien de la tôle de protection (une de chaque côté), tournevis cruciforme

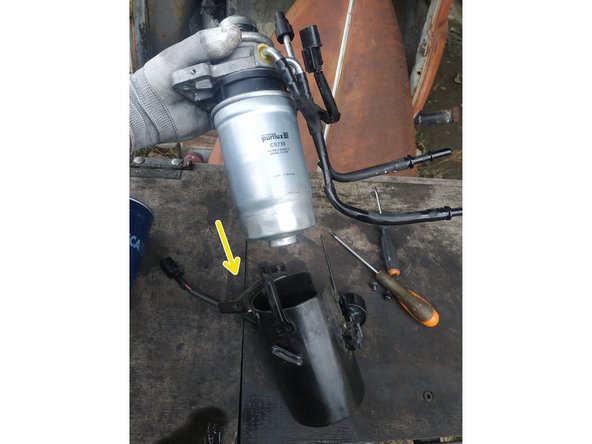

retirer la tôle

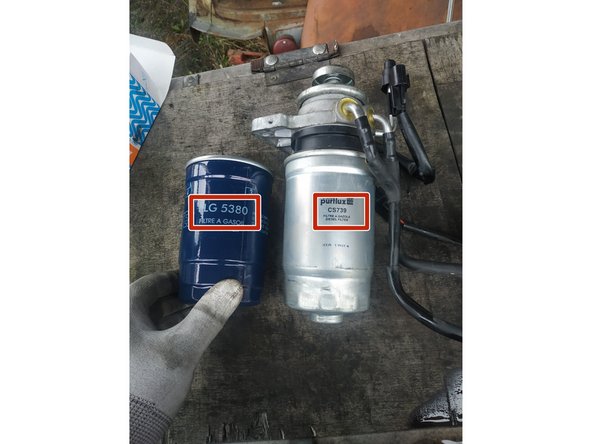

avant d'aller plus loin comparer les filtres (taille, diamètre, références...) pour s'assurer d'avoir le bon

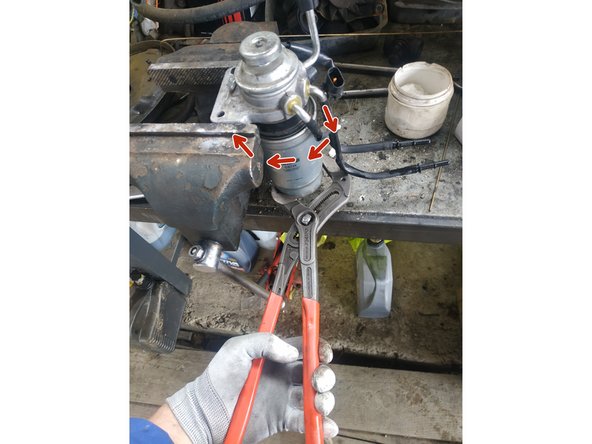

placer le porte-filtre dans un étau et débloquer le filtre à l'aide d'une clé à sangle

J'ai utilisé une grande pince multiprise.

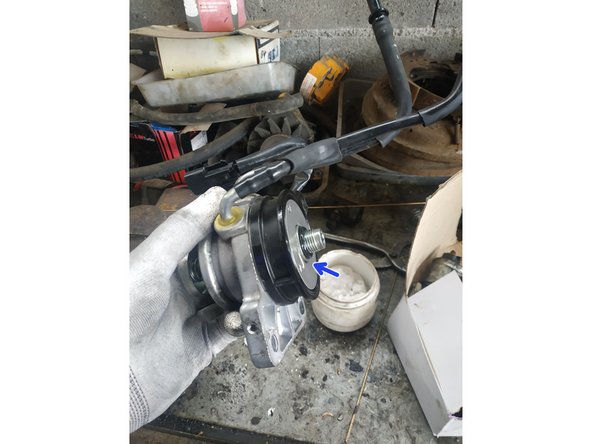

finir de dévisser à la main et sortir le filtre

s'assurer que le joint torique sur le porte-filtre est bien en place

Je pensais qu'un joint neuf me serait fourni avec le filtre mais ça n'a pas été le cas. J'ai dû réutiliser l'ancien.

huiler le joint torique du filtre

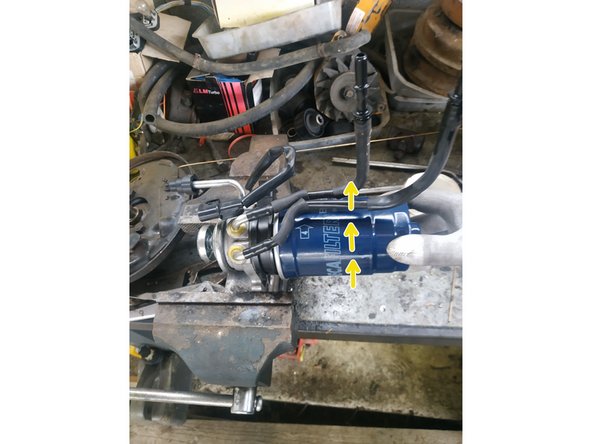

visser à la main jusqu'au contact et faire 3/4 de tour

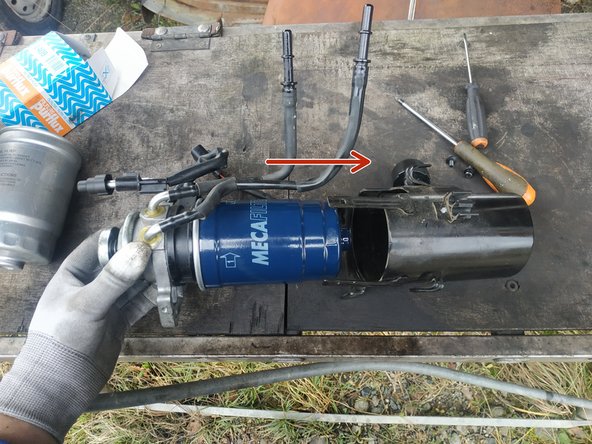

présenter la tôle dans le bon sens

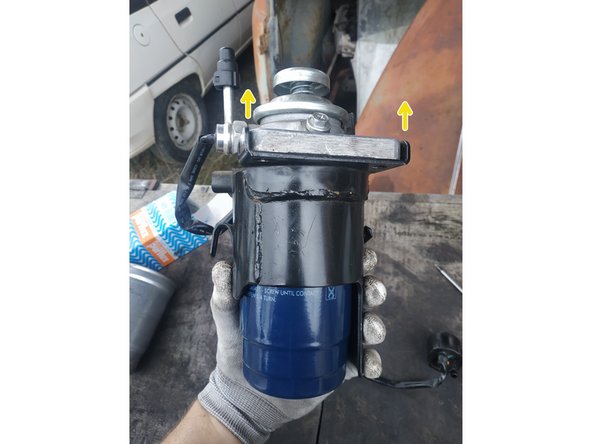

la mettre en place

serrer ses 2 vis de fixation, tournevis cruciforme

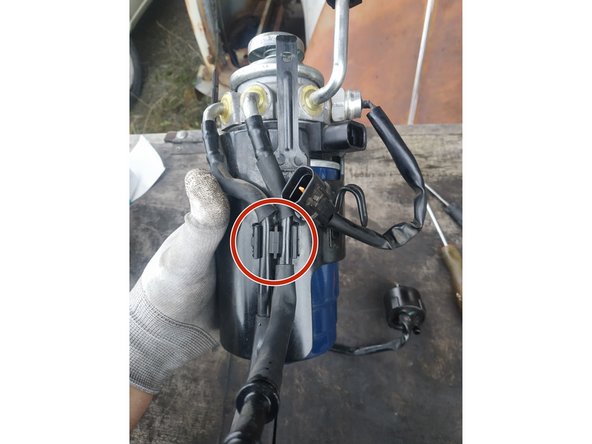

clipser les durites de carburant

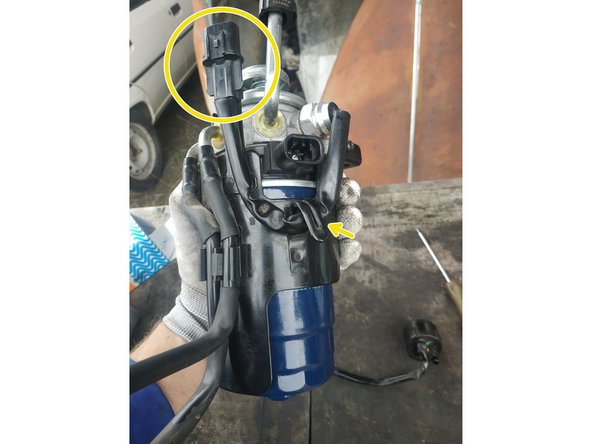

passer le fil du thermocontact dans le passe-fil et clipser sa fiche

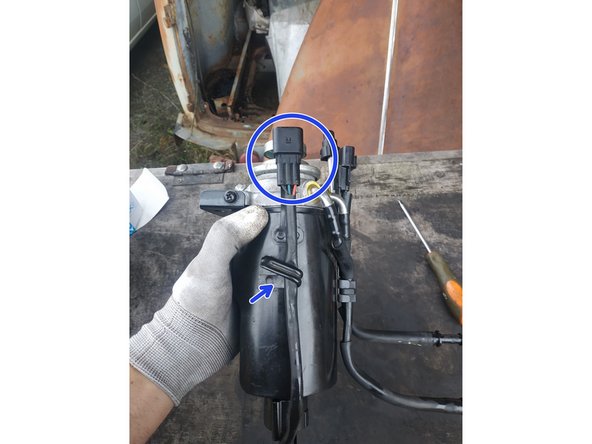

faire de même pour le capteur de présence d'eau que l'on aura vissé au préalable

Pareil. Je pensais qu'un joint neuf serait fourni mais ça n'a pas été le cas.

présenter le porte-filtre

visser les 2 vis de maintien, clé de 12mm

brancher les 2 durites de carburant (on doit entendre un "clic")

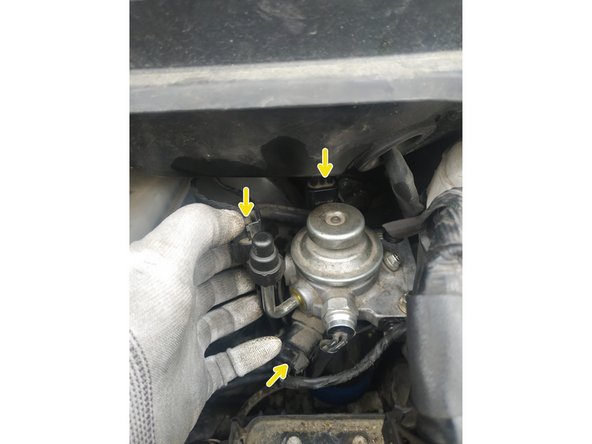

Les durites sont rigides donc il n'y a pas de risques d'inverser le branchement. Inutile de les repérer avant de démonter.

brancher les 3 prises : réchauffeur, capteur de présence d'eau et thermocontact

Pareil, les fiches ont des détrompeurs et des positions et longueurs spécifiques donc inutile de repérer.

ouvrir la vis de purge, clé de 10mm

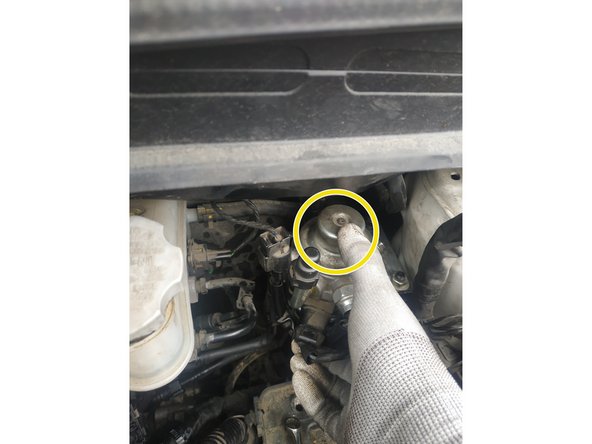

actionner la pompe

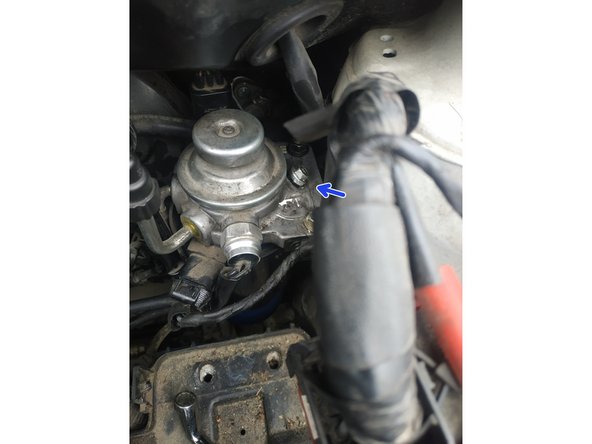

quand le gasoil sort, refermer la purge

Passer un coup de chiffon pour nettoyer le gasoil.

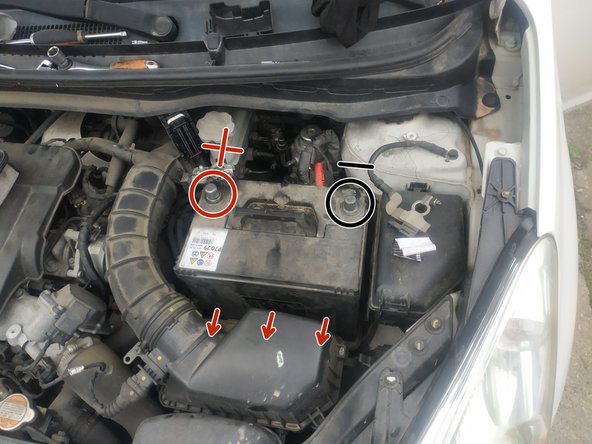

poser la batterie dans le bon sens

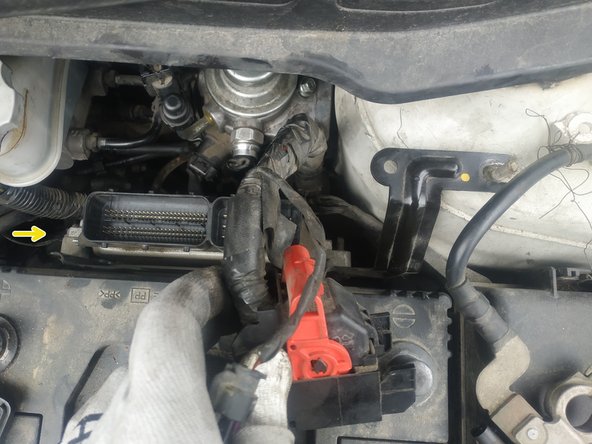

Veiller à bien la positionner en butée dans les ergots du bas.

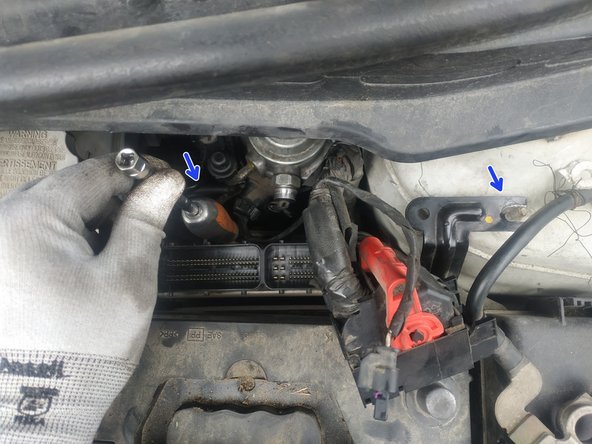

poser le calculateur et son support

visser les vis du support calculateur (clé de 13mm pour celles du bas et clé de 10mm pour celle du haut)

brancher les fiches du calculateur

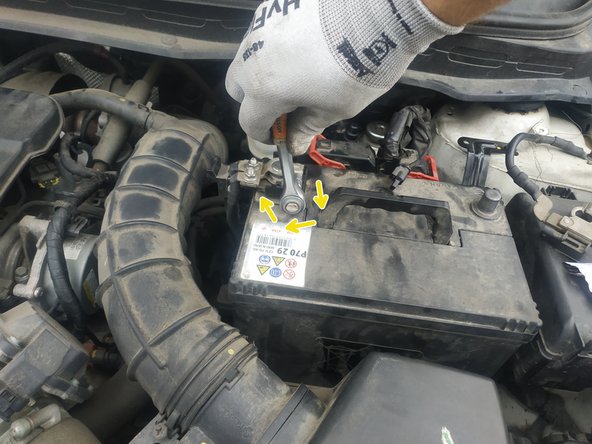

mettre la cosse + en place et la serrer, clé de 10mm

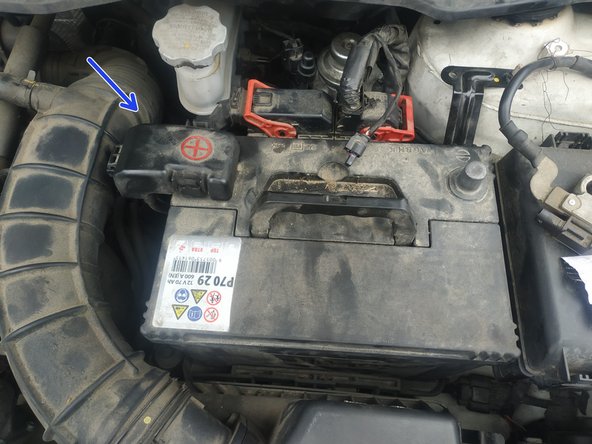

remettre le cache

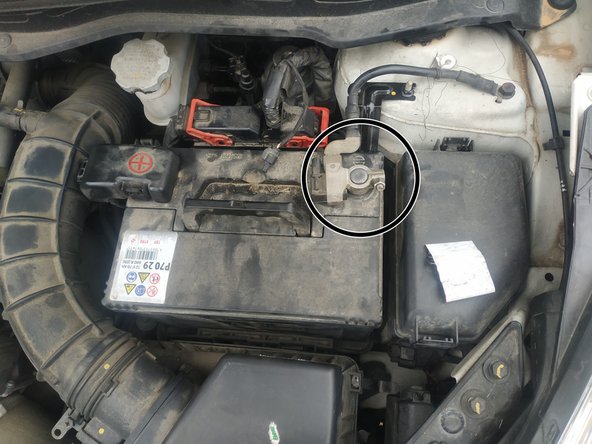

mettre la cosse - en place

la serrer, clé de 10mm

rebrancher la prise

Je pense qu'il s'agit d'un système BMS (Battery Management System) qui contrôle l'état de charge de la batterie.

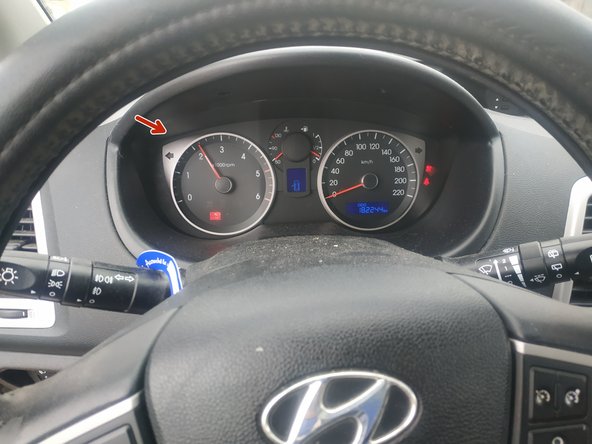

démarrer et maintenir un régime de 2000trs/mn pendant quelques secondes

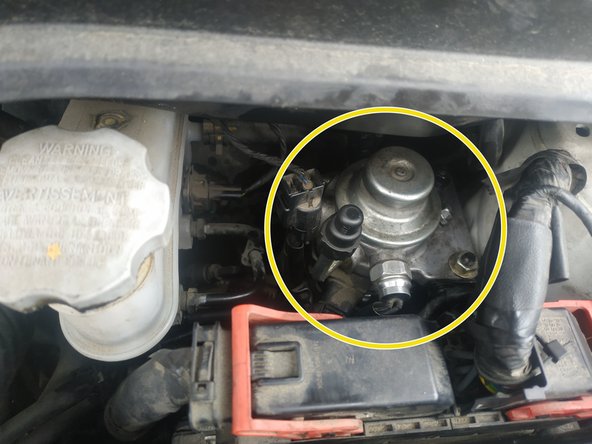

vérifier l'absence de fuites

On amènera le filtre usagé et le carburant qu'il contient en déchetterie ou dans n'importe quelle autre structure à même de recycler.
