Introduction

Ce tutoriel vous aide à remplacer le filtre à carburant sur peugeot 308 PEUGEOT 308 1-6 HDi 16V 90 cv

Vidéo d'introduction

  1. Visualiser le filtre à carburant Depose du cache Depose du cache
    • Visualiser le filtre à carburant

    • Depose du cache

  2. Dé-manchonner la première partie de la durite Dé-manchonner la première partie de la durite
    • Dé-manchonner la première partie de la durite

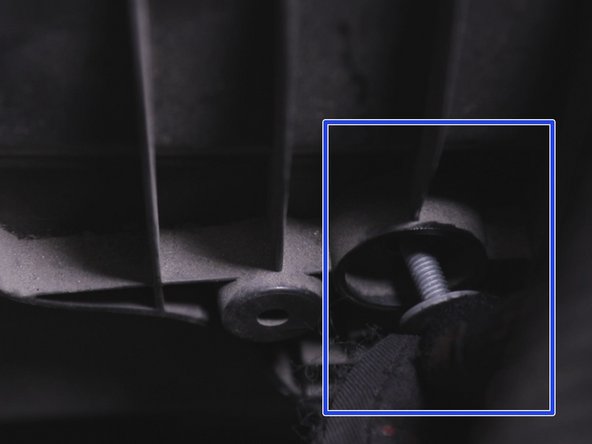

  3. Dévisser la vis retenant le support de la durite d'entrée du filtre à air Dévisser la vis retenant le support de la durite d'entrée du filtre à air Dévisser la vis retenant le support de la durite d'entrée du filtre à air
    • Dévisser la vis retenant le support de la durite d'entrée du filtre à air

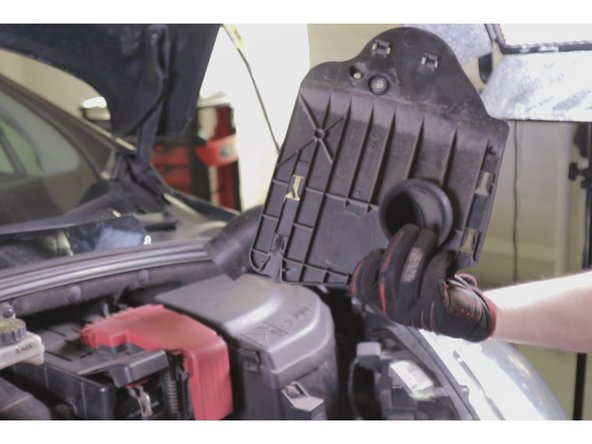

  4. Retirer la première partie de la durite d'entrée du filtre à air Retirer la première partie de la durite d'entrée du filtre à air Retirer la première partie de la durite d'entrée du filtre à air
    • Retirer la première partie de la durite d'entrée du filtre à air

  5. Retirer la deuxième partie de la durite d'entrée du filtre à air Retirer la deuxième partie de la durite d'entrée du filtre à air
    • Retirer la deuxième partie de la durite d'entrée du filtre à air

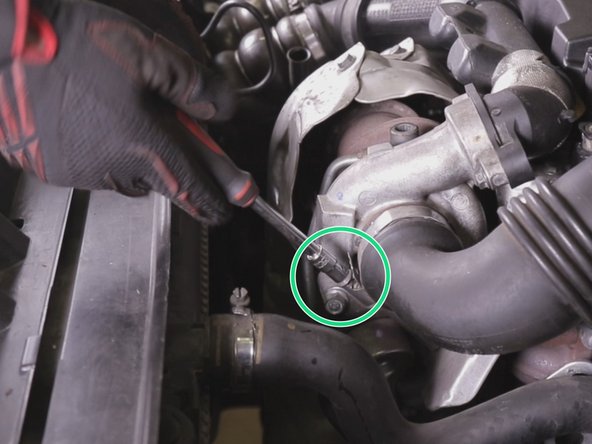

  6. Desserrer le premier collier d'entrée d'air du turbo puis le second collier Desserrer le premier collier d'entrée d'air du turbo puis le second collier
    • Desserrer le premier collier d'entrée d'air du turbo puis le second collier

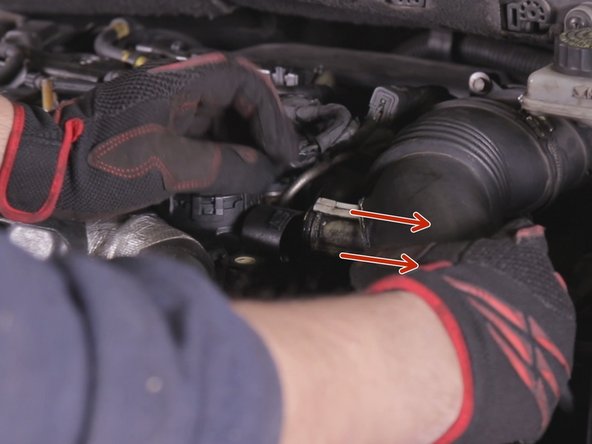

  7. Dé clipsser pour retirer la durite d’entrée d'air du turbo Extraire la durite en débutant par le turbo Extraire la durite en débutant par le turbo
    • Dé clipsser pour retirer la durite d’entrée d'air du turbo

    • Extraire la durite en débutant par le turbo

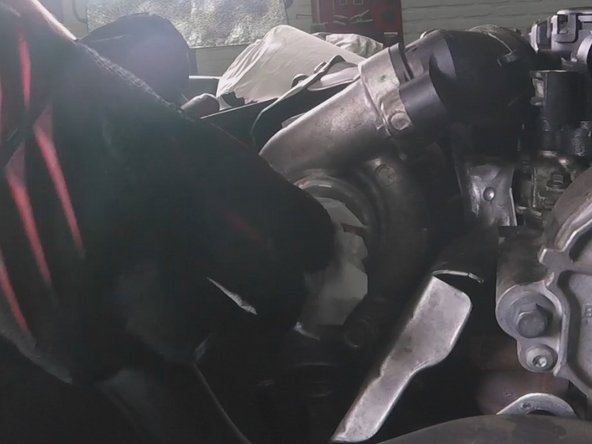

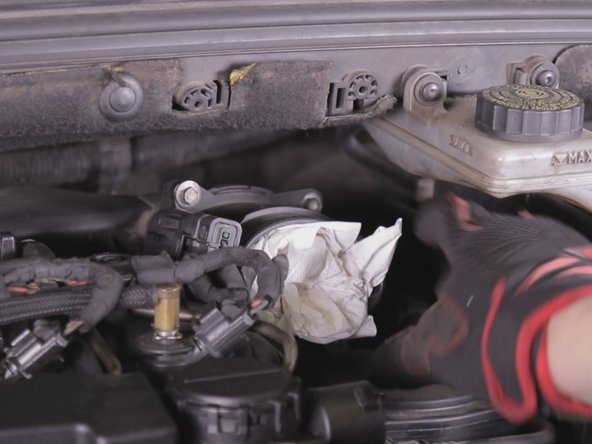

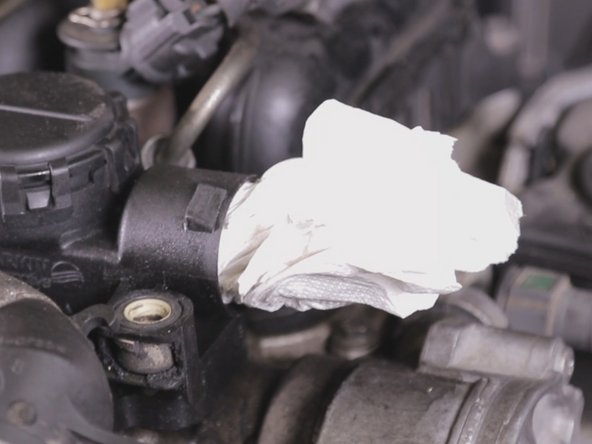

  8. Afin d’éviter l’intrusion de tous corps étrangers placer un chiffon dans l'admission du turbo, dans le trou d’évacuation des vapeurs d'huile et que dans la sortie du filtre à air Afin d’éviter l’intrusion de tous corps étrangers placer un chiffon dans l'admission du turbo, dans le trou d’évacuation des vapeurs d'huile et que dans la sortie du filtre à air Afin d’éviter l’intrusion de tous corps étrangers placer un chiffon dans l'admission du turbo, dans le trou d’évacuation des vapeurs d'huile et que dans la sortie du filtre à air
    • Afin d’éviter l’intrusion de tous corps étrangers placer un chiffon dans l'admission du turbo, dans le trou d’évacuation des vapeurs d'huile et que dans la sortie du filtre à air

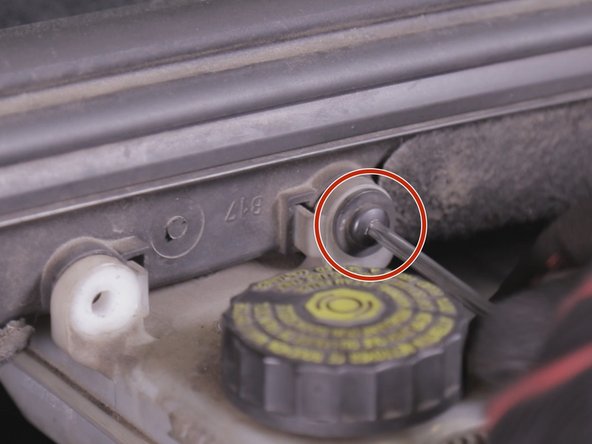

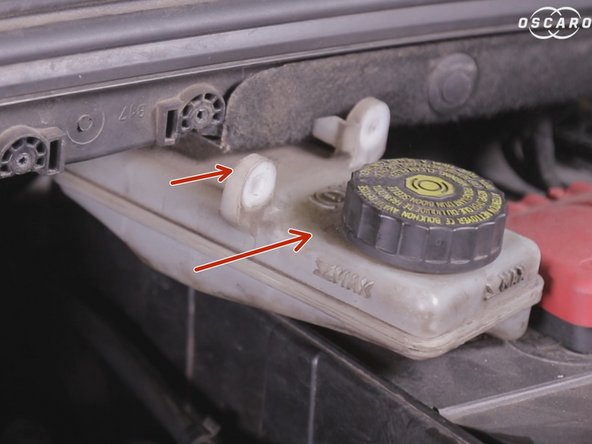

  9. Retirer les 2 vis de maintien du bocal de liquide de frein Placer le sur le coté Placer le sur le coté
    • Retirer les 2 vis de maintien du bocal de liquide de frein

    • Placer le sur le coté

  10. Le filtre à carburant est accessible Retirer la durite de dépression de frein Retirer le durite de sortie de gasoil
    • Le filtre à carburant est accessible

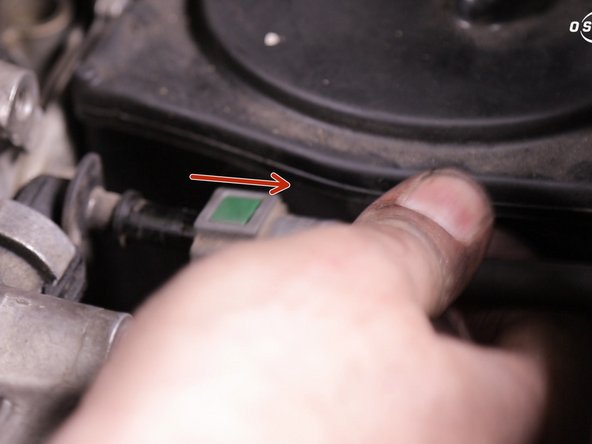

    • Retirer la durite de dépression de frein

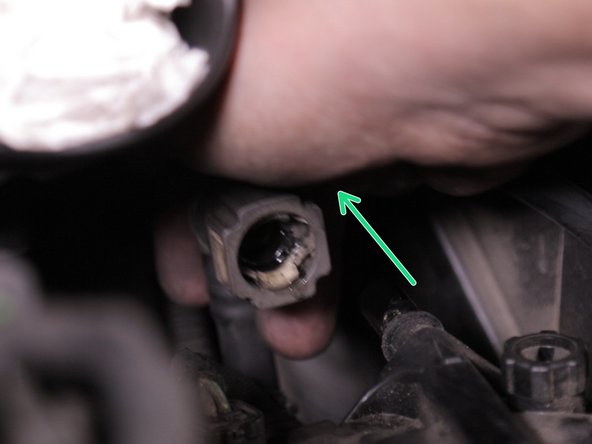

    • Retirer le durite de sortie de gasoil

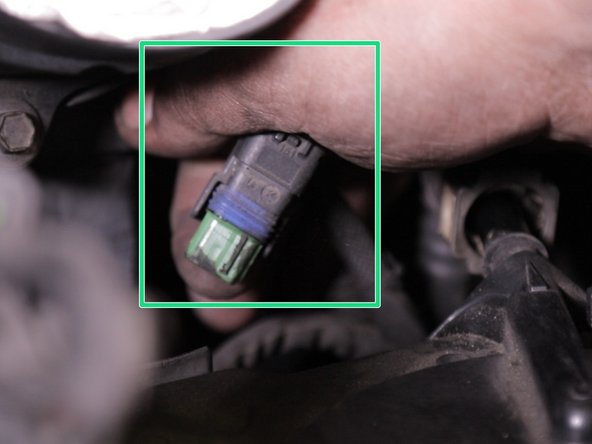

  11. Débrancher la prise du connecteur du réchauffeur Débrancher la prise du connecteur du réchauffeur
    • Débrancher la prise du connecteur du réchauffeur

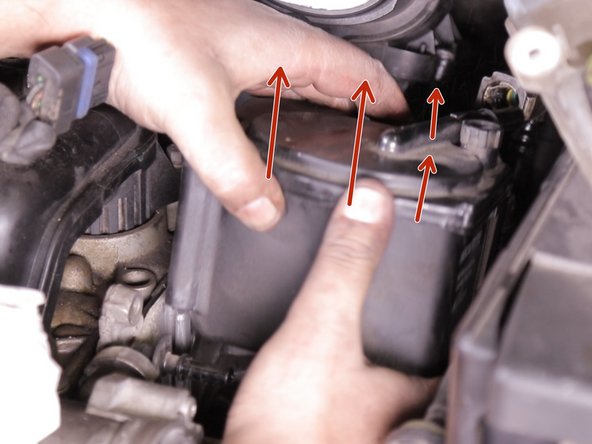

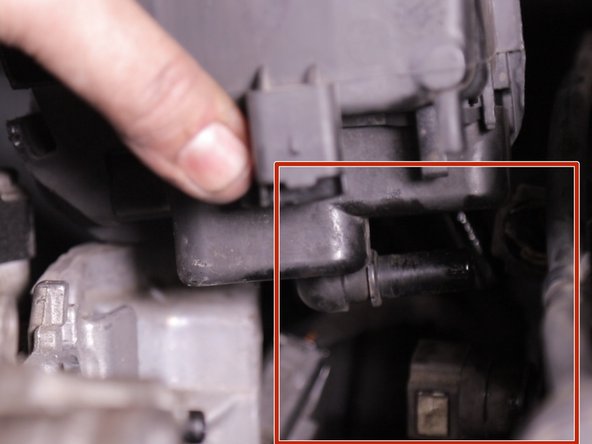

  12. Déverrouiller le filtre puis tirer le filtre vers le haut Sous le filtre retirer la durite d’arrivée de gasoil Extraire le filtre
    • Déverrouiller le filtre puis tirer le filtre vers le haut

    • Sous le filtre retirer la durite d’arrivée de gasoil

    • Extraire le filtre

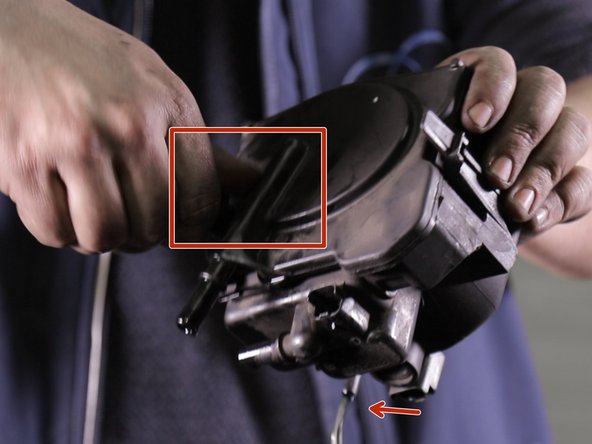

  13. Placer un bac sous le filtre à carburant et deviser la vis de purge pour vidanger le filtre à carburant Placer un bac sous le filtre à carburant et deviser la vis de purge pour vidanger le filtre à carburant Placer un bac sous le filtre à carburant et deviser la vis de purge pour vidanger le filtre à carburant
    • Placer un bac sous le filtre à carburant et deviser la vis de purge pour vidanger le filtre à carburant

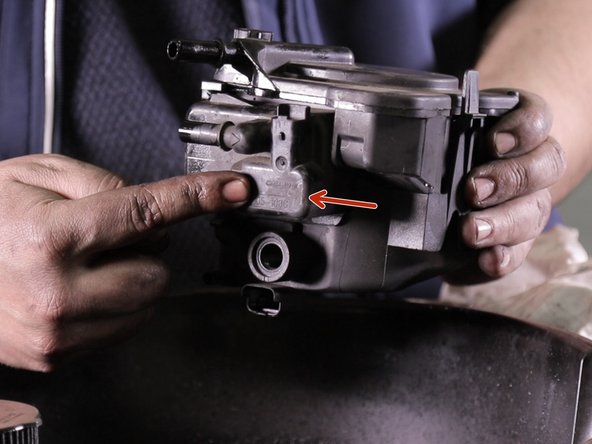

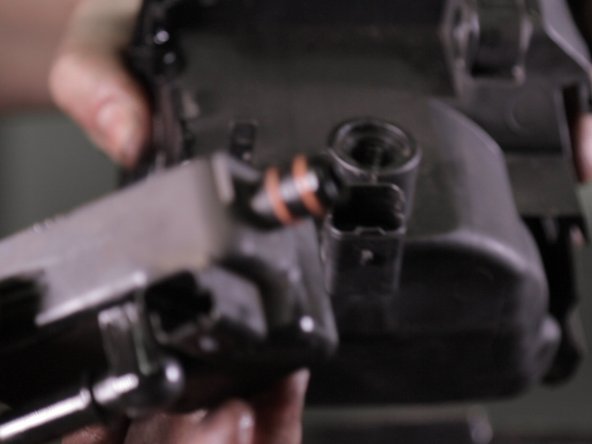

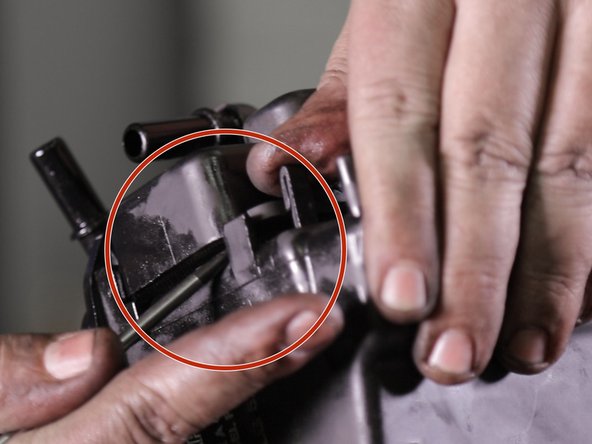

  14. Extraire le réchauffeur aidez vous d'un tournevis plat pour faire levier Extraire le réchauffeur aidez vous d'un tournevis plat pour faire levier Extraire le réchauffeur aidez vous d'un tournevis plat pour faire levier
    • Extraire le réchauffeur aidez vous d'un tournevis plat pour faire levier

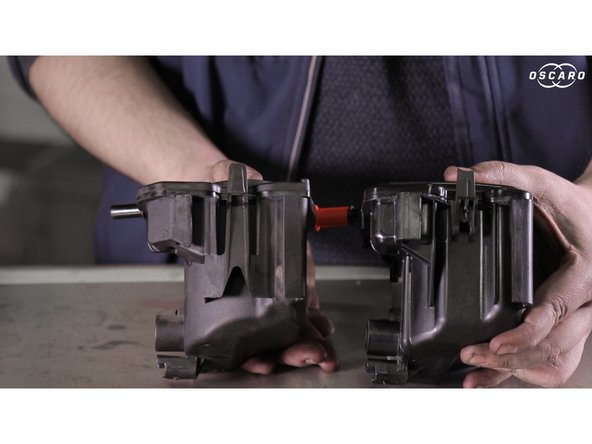

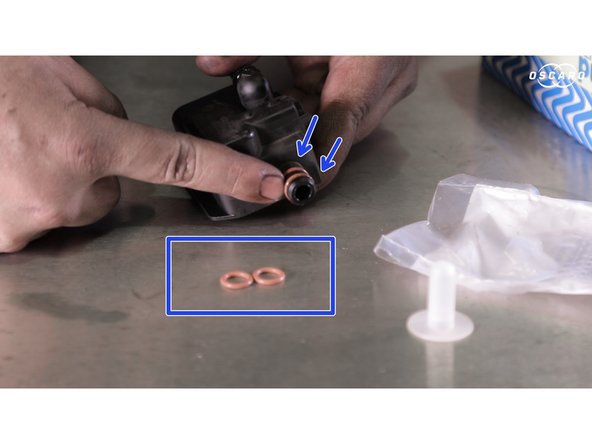

  15. Comparer le gabarit de l'ancien et du nouveau filtre ( dimensions , nombre de durite et emplacement du réchauffeur) Vérifier la présence des deux nouveaux joints du réchauffeur Vérifier la présence des deux nouveaux joints du réchauffeur
    • Comparer le gabarit de l'ancien et du nouveau filtre ( dimensions , nombre de durite et emplacement du réchauffeur)

    • Vérifier la présence des deux nouveaux joints du réchauffeur

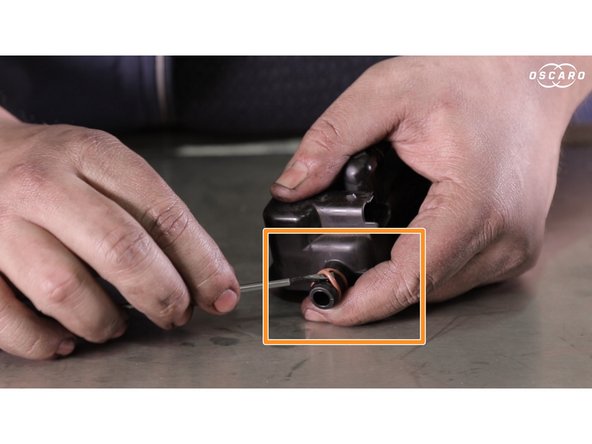

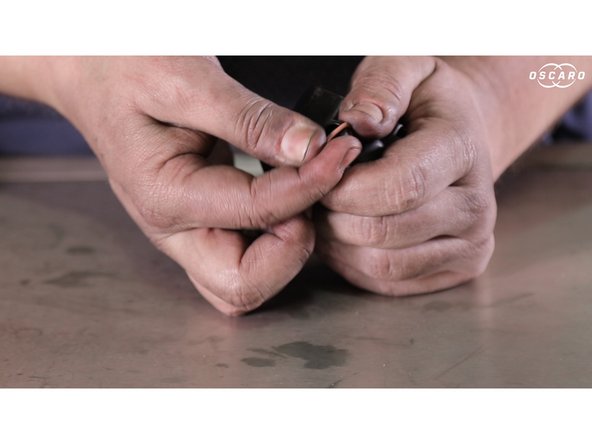

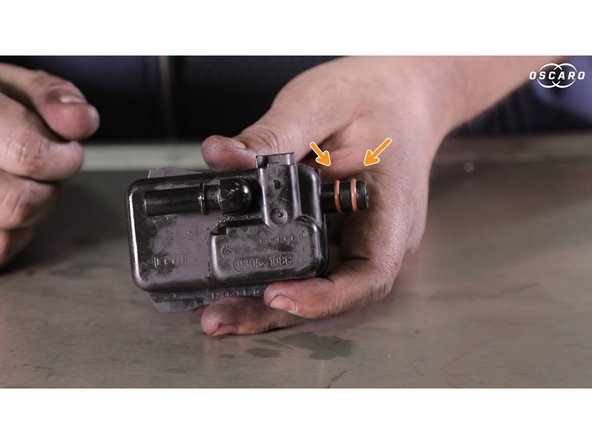

  16. Retirer les deux anciens joints sur le réchauffeur et replacer les nouveaux Retirer les deux anciens joints sur le réchauffeur et replacer les nouveaux Retirer les deux anciens joints sur le réchauffeur et replacer les nouveaux
    • Retirer les deux anciens joints sur le réchauffeur et replacer les nouveaux

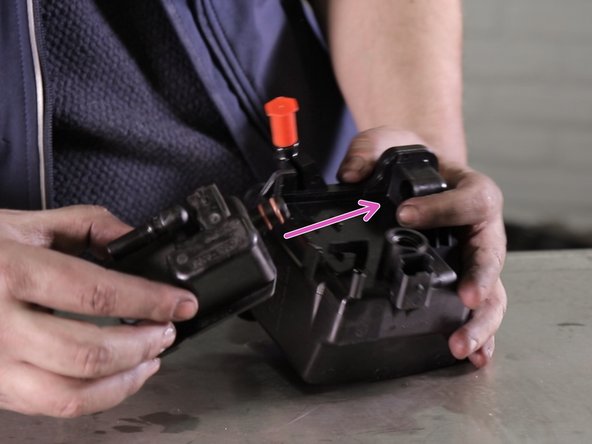

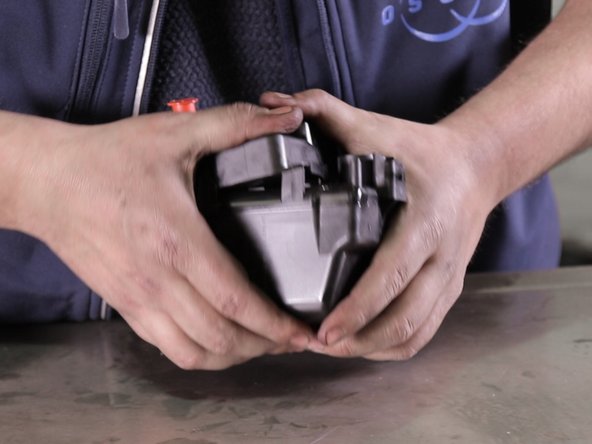

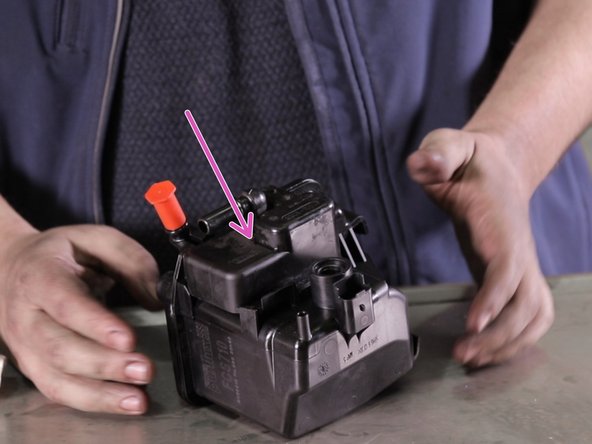

  17. Replacer le réchauffeur sur le filtre Replacer le réchauffeur sur le filtre Replacer le réchauffeur sur le filtre
    • Replacer le réchauffeur sur le filtre

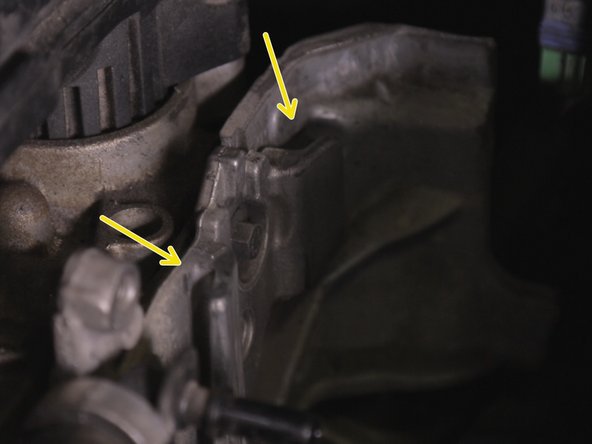

  18. Reposer le filtre sur les glissières et réenclencher la durite d'arrivée de gasoil Reposer le filtre sur les glissières et réenclencher la durite d'arrivée de gasoil Reposer le filtre sur les glissières et réenclencher la durite d'arrivée de gasoil
    • Reposer le filtre sur les glissières et réenclencher la durite d'arrivée de gasoil

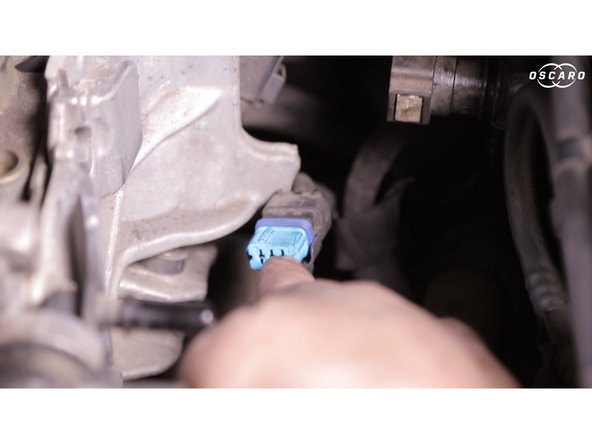

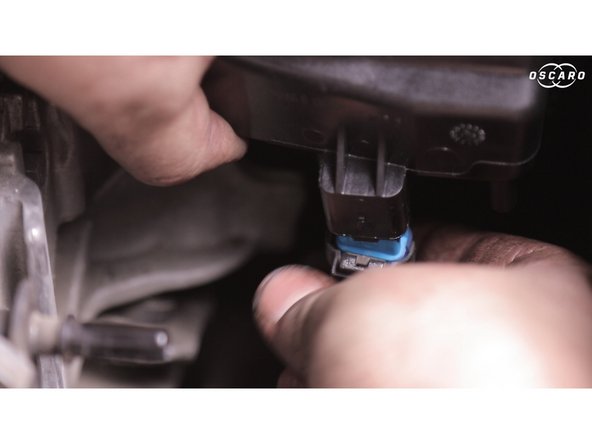

  19. Replacer la prise du capteur de présence d'eau (optionnel) Replacer la prise du capteur de présence d'eau (optionnel) Replacer la prise du capteur de présence d'eau (optionnel)
    • Replacer la prise du capteur de présence d'eau (optionnel)

  20. Reverrouiller le filtre Replacer le durite de sortie Replacer la prise d'alimentation du réchauffeur

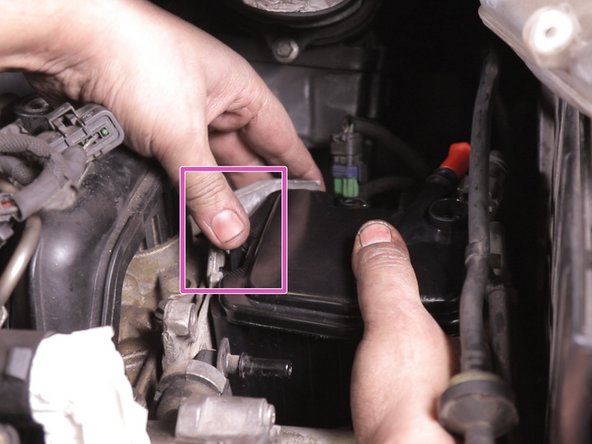

    • Reverrouiller le filtre

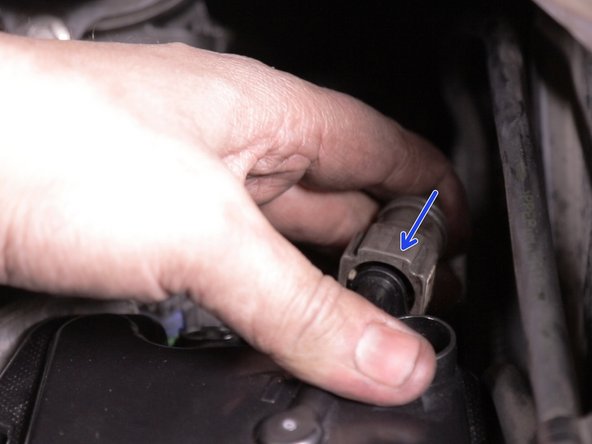

    • Replacer le durite de sortie

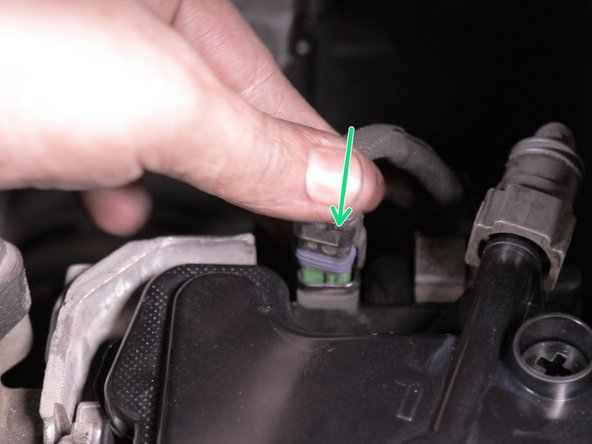

    • Replacer la prise d'alimentation du réchauffeur

  21. Replacer la prise du débitmètre Replacer le tuyau de dépression de frein
    • Replacer la prise du débitmètre

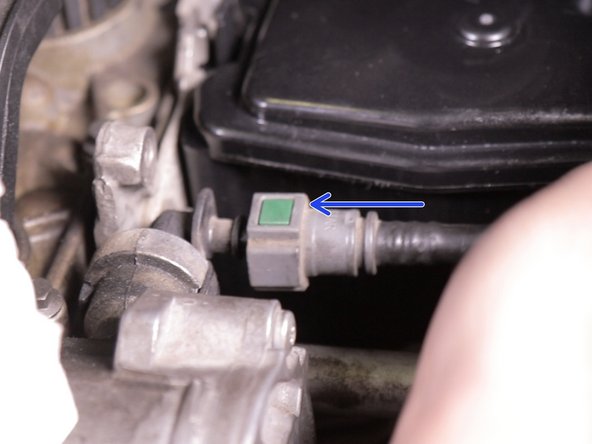

    • Replacer le tuyau de dépression de frein

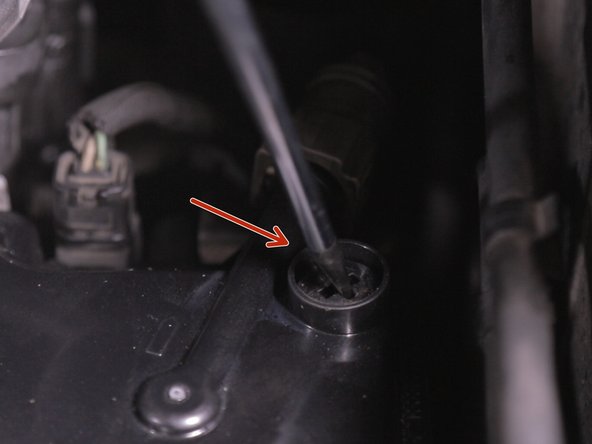

  22. Purger le filtre à carburant en dévissant la vis de purge jusqu'à ce que le gasoil sorte par cette même vis Utiliser la poire en effectuant des pressions pour réamorcer le gazole pendant 5 a 10 min (quand le circuit est plein de gazole la poire devient plus dure).
    • Purger le filtre à carburant en dévissant la vis de purge jusqu'à ce que le gasoil sorte par cette même vis

    • Utiliser la poire en effectuant des pressions pour réamorcer le gazole pendant 5 a 10 min (quand le circuit est plein de gazole la poire devient plus dure).

    • Revisser la vis de purge

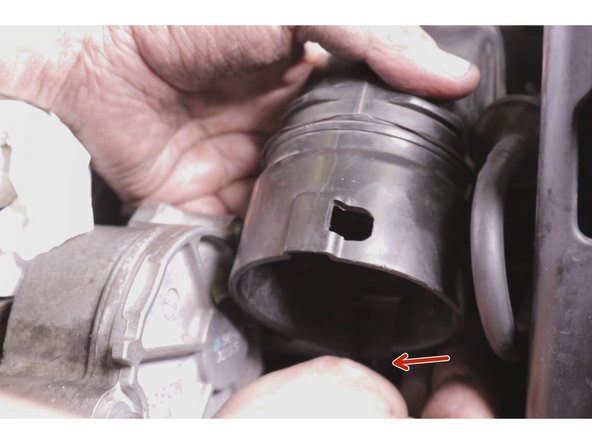

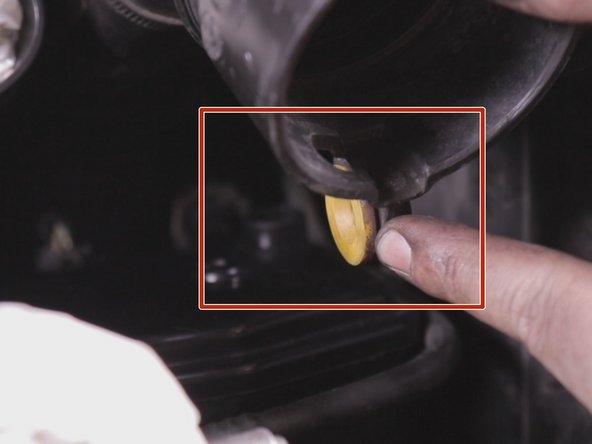

  23. Replacer la première partie de la durite d'arrivée d'air puis clipser la Replacer la première partie de la durite d'arrivée d'air puis clipser la Replacer la première partie de la durite d'arrivée d'air puis clipser la
    • Replacer la première partie de la durite d'arrivée d'air puis clipser la

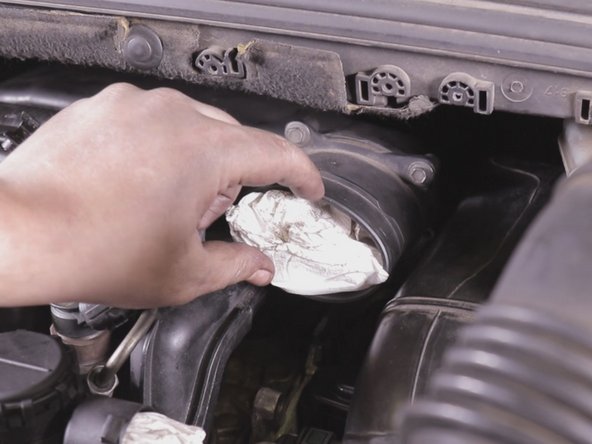

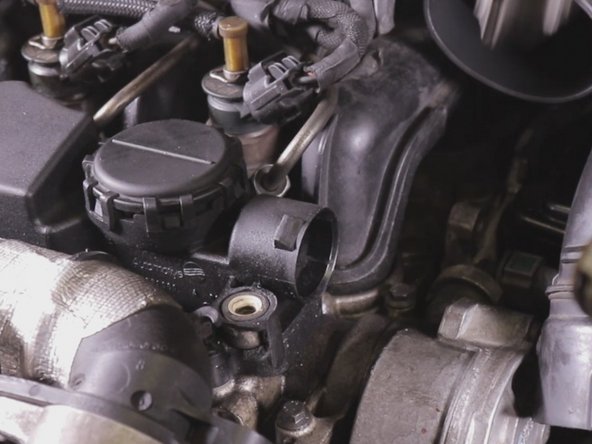

  24. Retirer les trois chiffons Retirer les trois chiffons
    • Retirer les trois chiffons

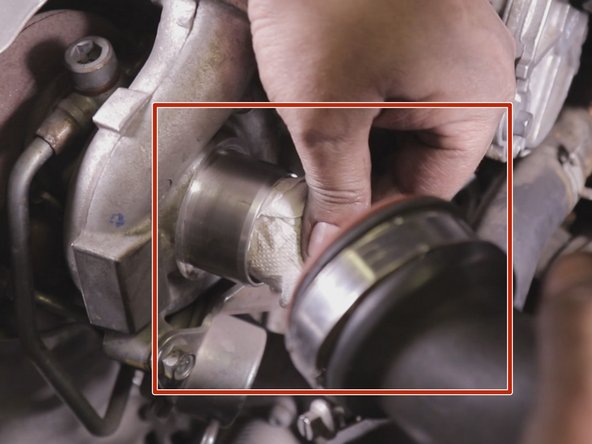

  25. Repositionner la durite d'entrée du turbo Repositionner la durite d'entrée du turbo Repositionner la durite d'entrée du turbo
    • Repositionner la durite d'entrée du turbo

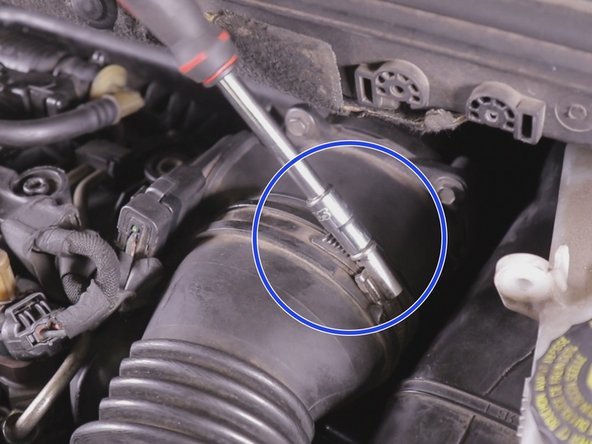

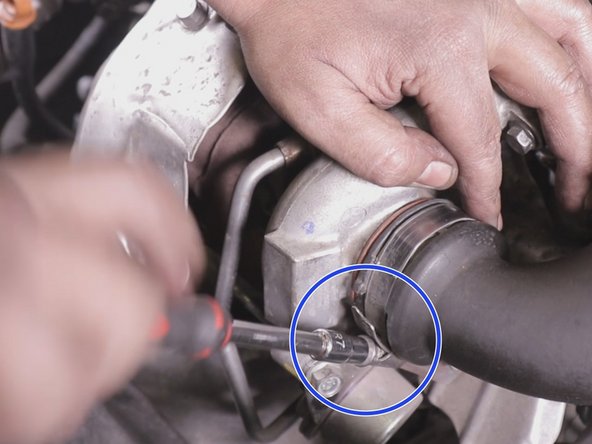

  26. Resserrer les deux vis du collier de la durite d'entrée d'air Resserrer les deux vis du collier de la durite d'entrée d'air
    • Resserrer les deux vis du collier de la durite d'entrée d'air

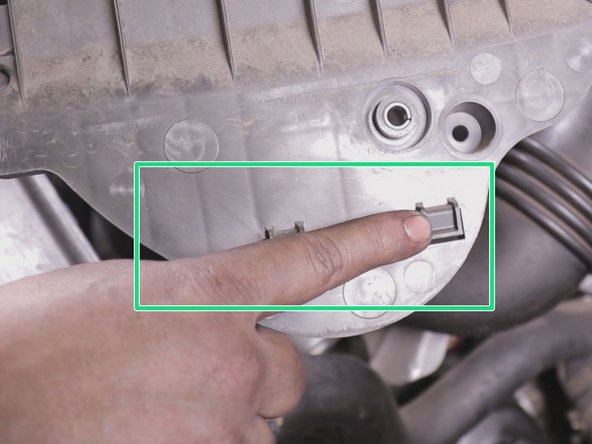

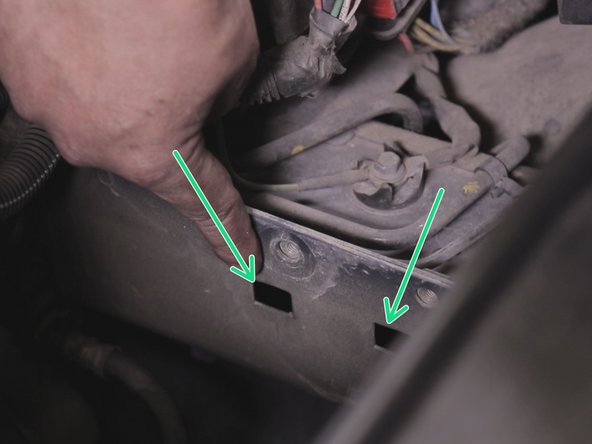

  27. Repostionner  le support de la durite d'entrée du filtre à air Repostionner  le support de la durite d'entrée du filtre à air Repostionner  le support de la durite d'entrée du filtre à air
    • Repostionner le support de la durite d'entrée du filtre à air

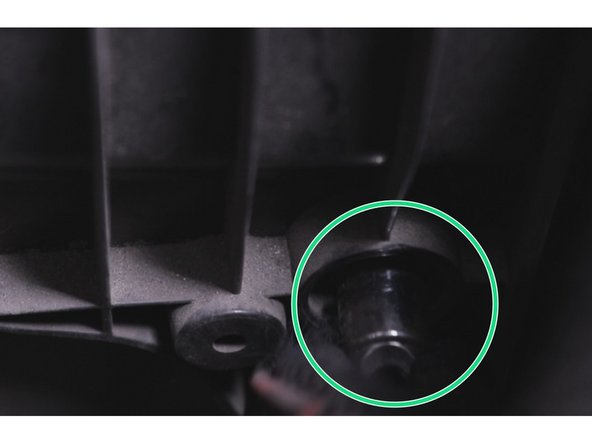

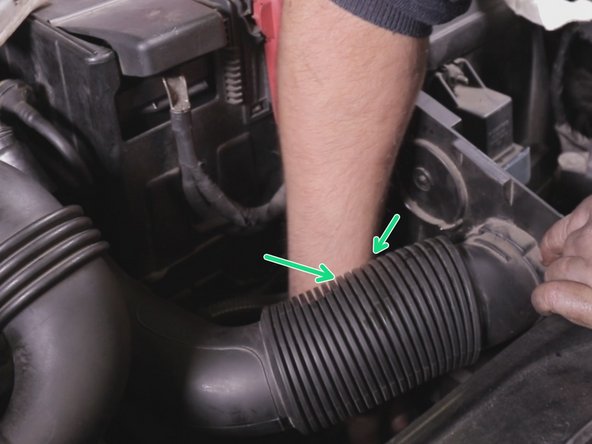

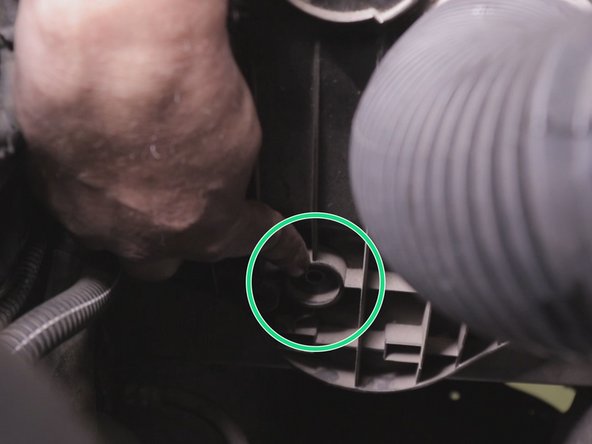

  28. Revisser la vis retenant le support de la durite d'entrée du filtre à air Revisser la vis retenant le support de la durite d'entrée du filtre à air Revisser la vis retenant le support de la durite d'entrée du filtre à air
    • Revisser la vis retenant le support de la durite d'entrée du filtre à air

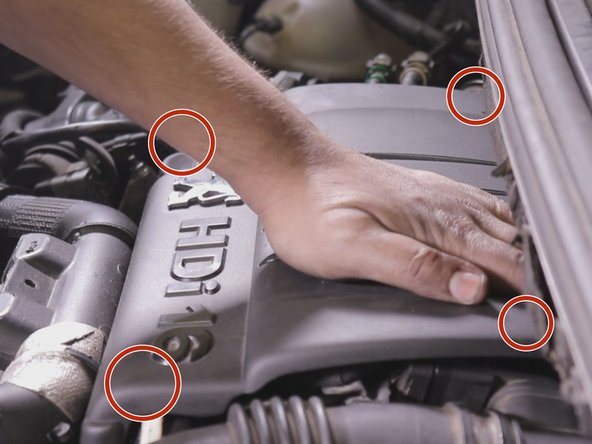

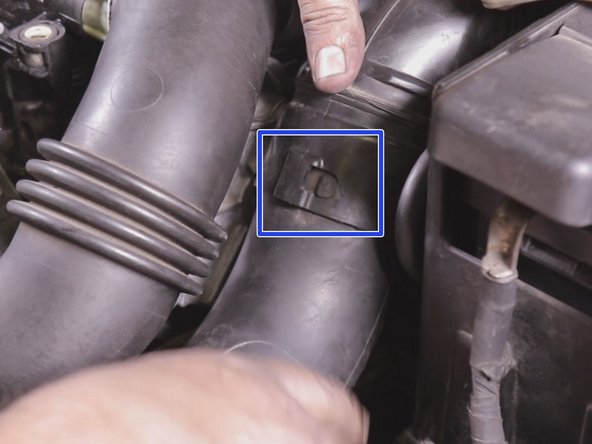

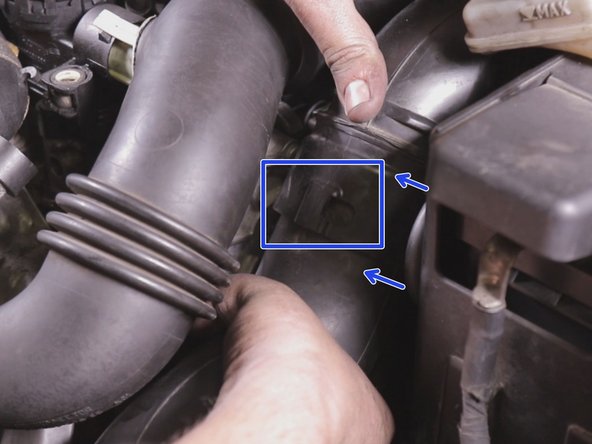

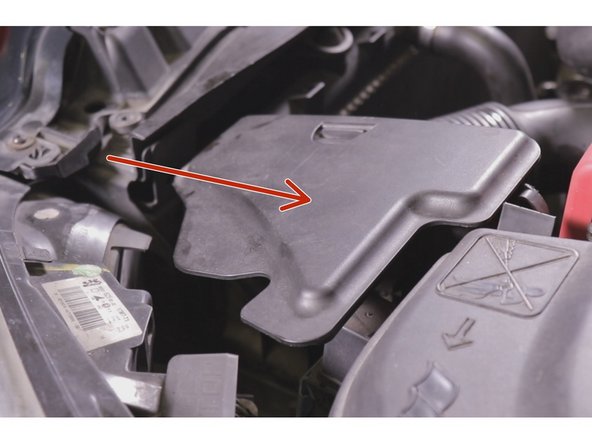

  29. Re-manchonner la durite d'entrée du filtre à air Repositionner le cache moteur Repositionner le cache moteur
    • Re-manchonner la durite d'entrée du filtre à air

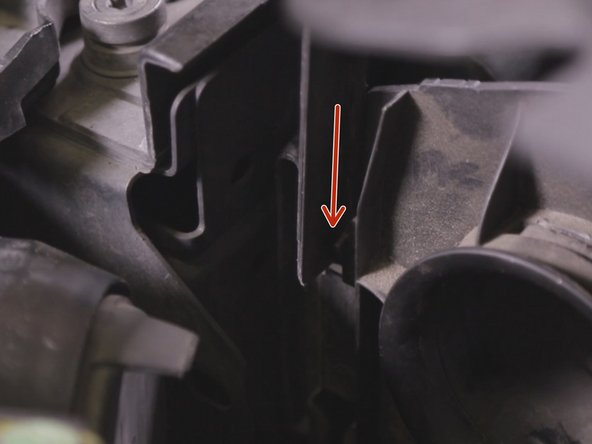

    • Repositionner le cache moteur
