Introduction

Ce tutoriel montre comment changer le démarreur sur Citroën ZX 1.6 (moteur XU).

Outils

Pièces

  1. le démarreur se trouve devant le moteur sous le bouchon de remplissage d'huile
    • le démarreur se trouve devant le moteur

    • sous le bouchon de remplissage d'huile

  2. dévisser l'écrou de maintien de la cosse - , clé de 10mm retirer la cosse et la mettre en attente
    • dévisser l'écrou de maintien de la cosse - , clé de 10mm

    • retirer la cosse

    • et la mettre en attente

  3. il y a 2 fils branchés au démarreur
    • il y a 2 fils branchés au démarreur

    • le + batterie

    • le fil d'excitation du solénoïde

  4. dévisser l'écrou du fil + batterie, clé de 13mm sortir l'écrou sortir le fil
    • dévisser l'écrou du fil + batterie, clé de 13mm

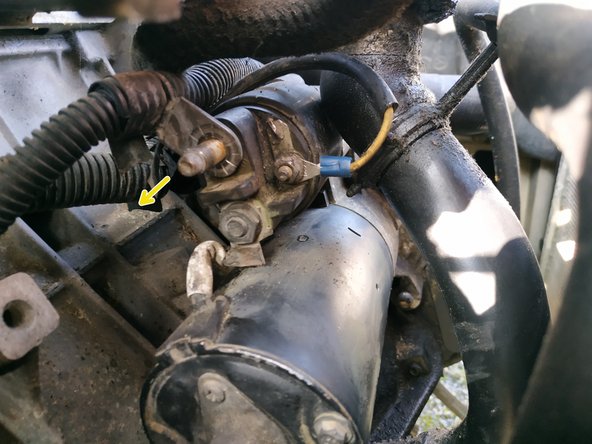

    • sortir l'écrou

    • sortir le fil

  5. faire de même pour le fil d'excitation, clé de 8mm

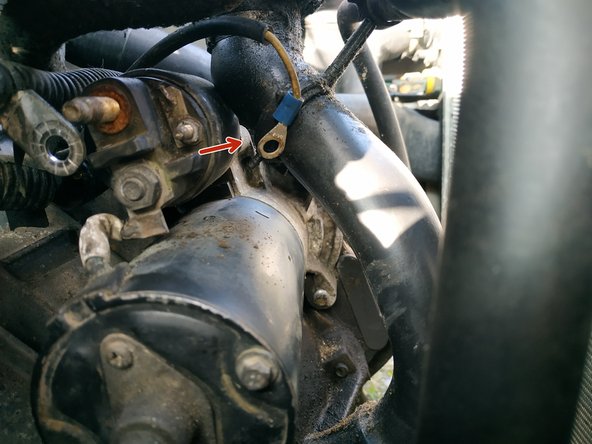

    • faire de même pour le fil d'excitation, clé de 8mm

  6. saisir la durite d'eau puis l'écarter légèrement : les 3 vis du démarreur sont accessibles dévisser les 3 vis, clé Allen de 8
    • saisir la durite d'eau

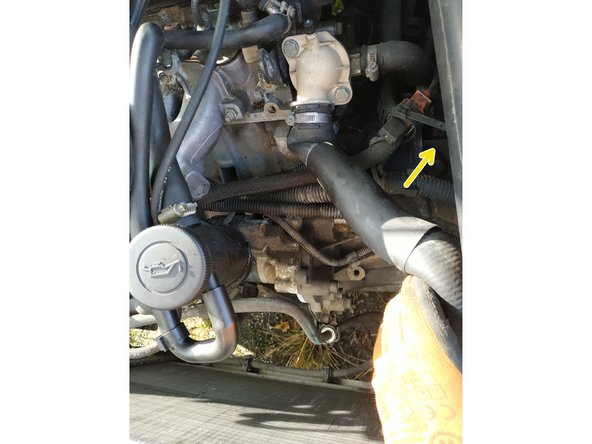

    • puis l'écarter légèrement : les 3 vis du démarreur sont accessibles

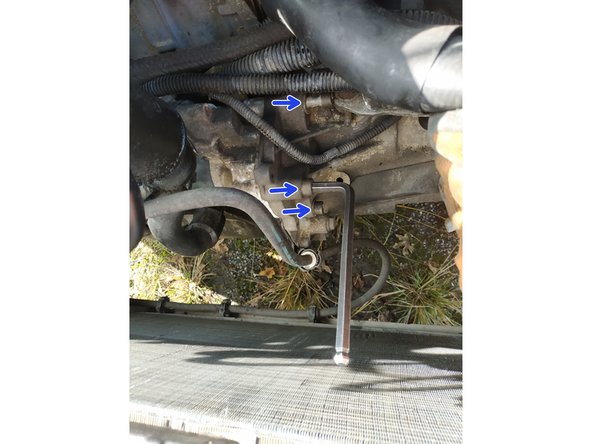

    • dévisser les 3 vis, clé Allen de 8

    • Faire attention de ne pas abîmer le radiateur avec la clé.

  7. libérer le démarreur, la vis la plus en arrière peut rester ne pas mélanger les 2 autre vis : la plus courte va en bas sortir le démarreur

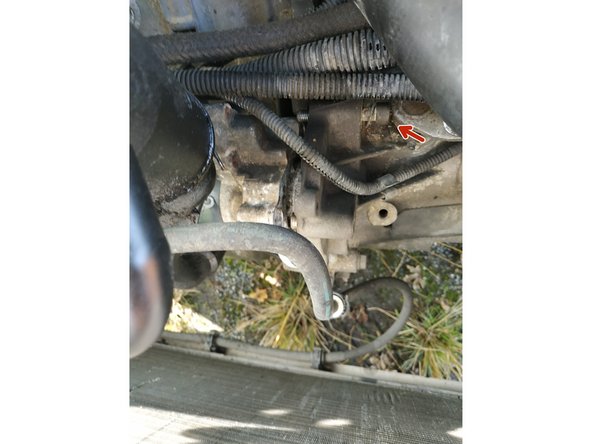

    • libérer le démarreur, la vis la plus en arrière peut rester

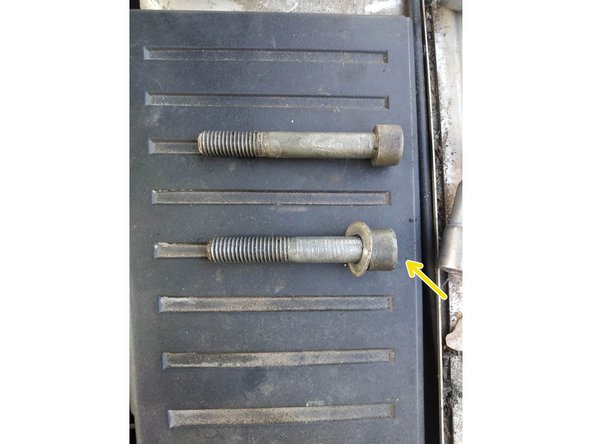

    • ne pas mélanger les 2 autre vis : la plus courte va en bas

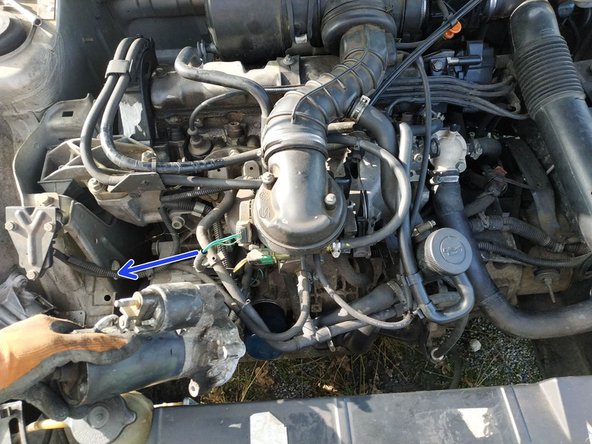

    • sortir le démarreur

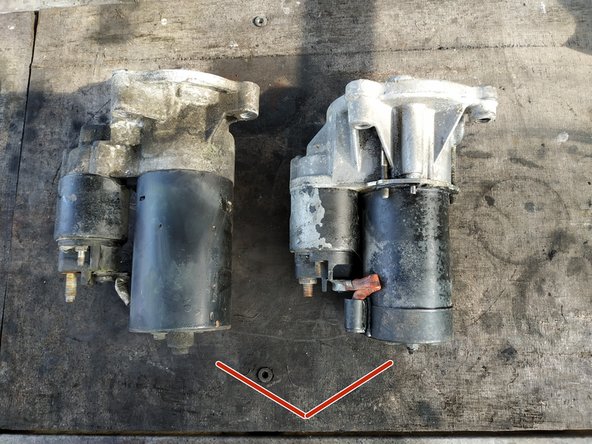

  8. comparer les démarreurs
    • comparer les démarreurs

    • Les tailles et les formes peuvent varier selon l'équipementier : seules les références nous renseigneront réellement quant à la compatibilité (références Citroën : 5802S3, 5802EQ, 5802H8, 91536044, 91514125, 96054384).

    • Les blocs XU et XUD ayant la même base, on trouve ces démarreurs sur beaucoup de modèles essence et diesel : 205, 309, 405, bx, zx, c15...

    • N'hésitez pas à vous faire aider par un pro, que vous achetiez du neuf ou, comme ici, de l'occasion.

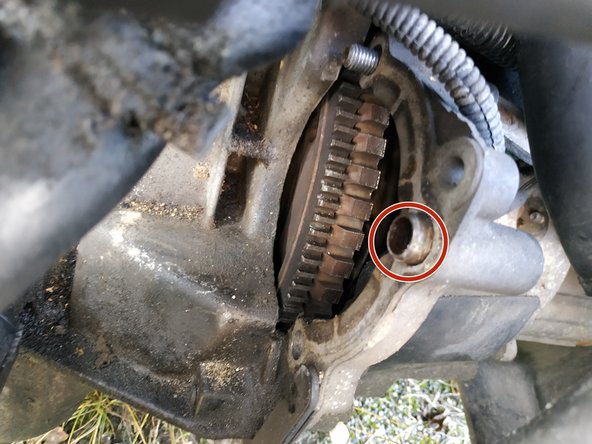

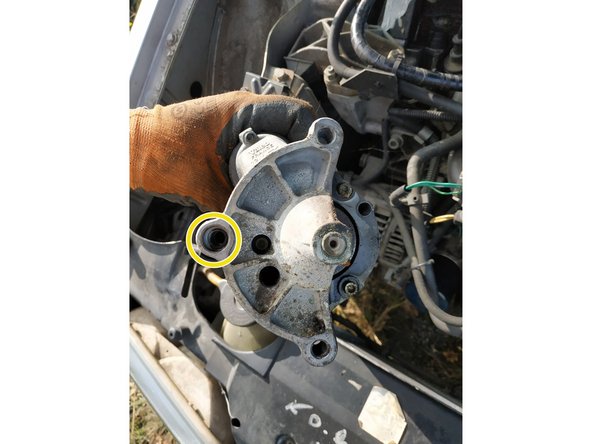

  9. il y a un pion de centrage sur la boîte de vitesses dans lequel on cale le démarreur
    • il y a un pion de centrage sur la boîte de vitesses

    • dans lequel on cale le démarreur

  10. présenter le démarreur correctement mettre en place les 3 vis et les avancer à la main finir le serrage à l'aide de la clé Allen de 8
    • présenter le démarreur correctement

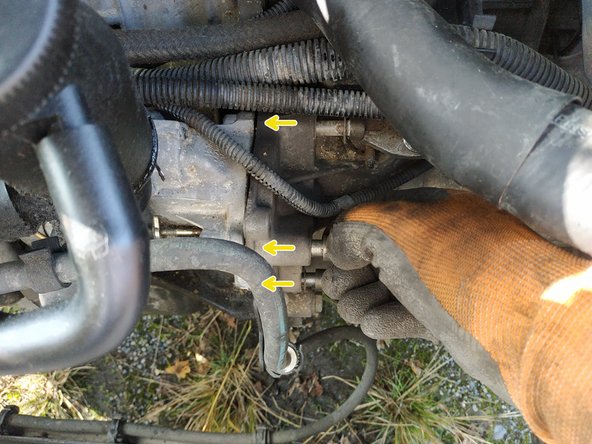

    • mettre en place les 3 vis et les avancer à la main

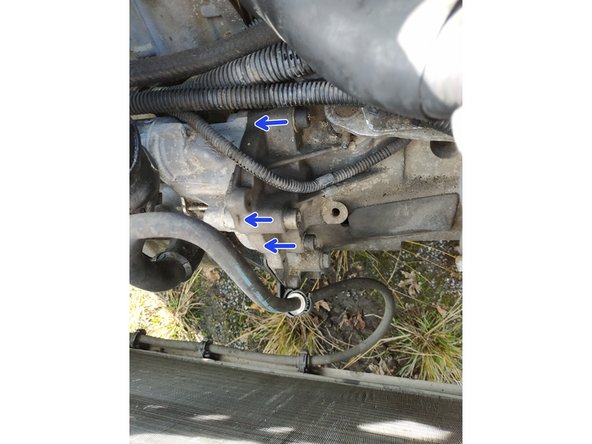

    • finir le serrage à l'aide de la clé Allen de 8

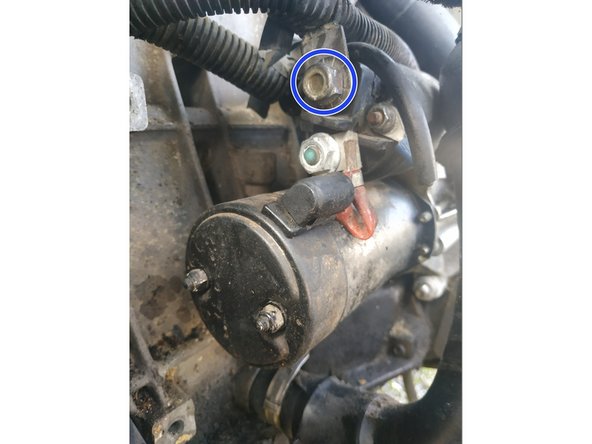

  11. récupérer le fil + batterie le mettre en place sur le démarreur serrer l'écrou, clé de 13mm

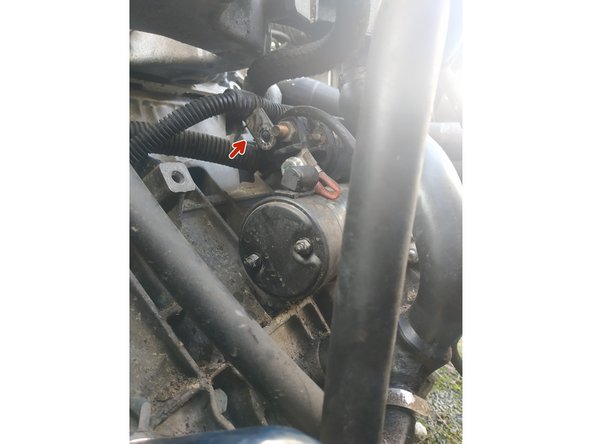

    • récupérer le fil + batterie

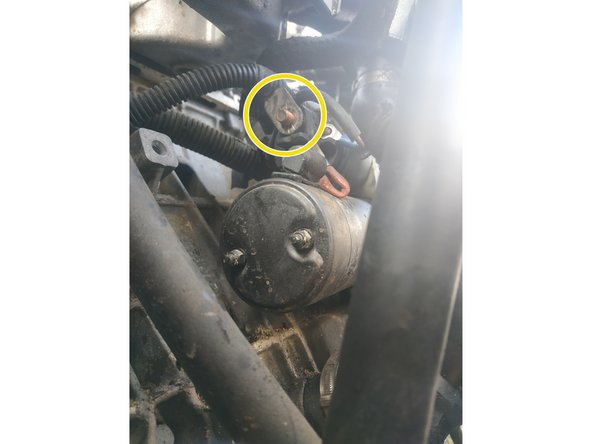

    • le mettre en place sur le démarreur

    • serrer l'écrou, clé de 13mm

  12. faire de même pour le fil d'excitation, clé de 8mm
    • faire de même pour le fil d'excitation, clé de 8mm

  13. mettre la cosse - en place serrer l'écrou, clé de 10mm tester le démarreur

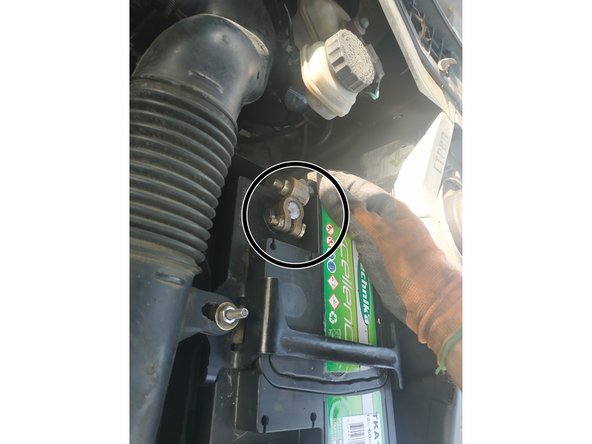

    • mettre la cosse - en place

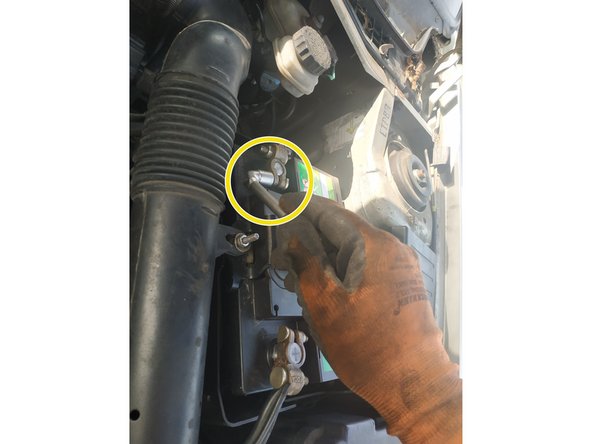

    • serrer l'écrou, clé de 10mm

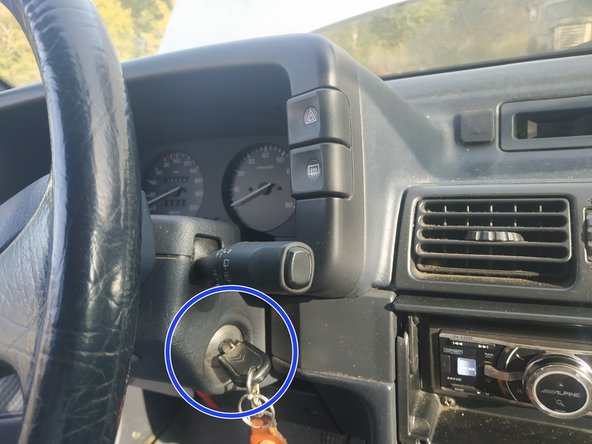

    • tester le démarreur
