Introduction

Ce tutoriel vous explique comment changer votre batterie sur une Volkswagen Bora 1.9 TDi Berline 110cv

Pièces

  1. Une batterie est un objet qui peut être dangereux en cas de mauvaise manipulation. Respecter le sens de démontage et remontage pour les polarités de la batterie.
    • Une batterie est un objet qui peut être dangereux en cas de mauvaise manipulation. Respecter le sens de démontage et remontage pour les polarités de la batterie.

    • Ne jamais mettre en contact direct avec un objet ou produit conducteur la borne (+) et la borne (-) de la batterie.

  2. Soulever le couvercle de protection de la borne (+) de la batterie. Dévisser la borne (-) de la batterie avec une clé de 8. Puis la débrancher. Mettre la cosse sur le coté.
    • Soulever le couvercle de protection de la borne (+) de la batterie.

    • Dévisser la borne (-) de la batterie avec une clé de 8.

    • Puis la débrancher. Mettre la cosse sur le coté.

  3. Dévisser l'écrou qui fixe le clinquant avec une clé de 8. Puis dévisser la borne (+) de la batterie avec une clé de 8.
    • Dévisser l'écrou qui fixe le clinquant avec une clé de 8.

    • Puis dévisser la borne (+) de la batterie avec une clé de 8.

    • Puis la débrancher, La mettre sur le coté.

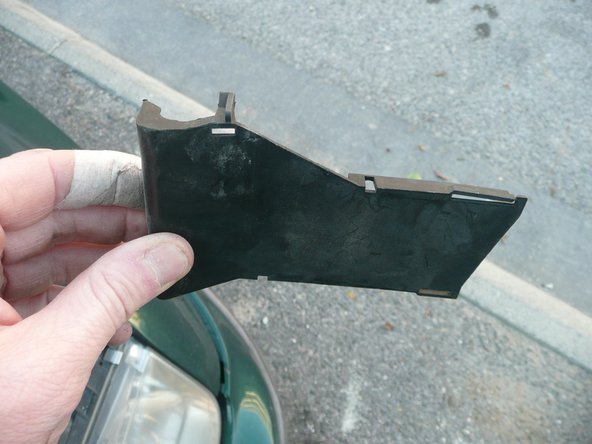

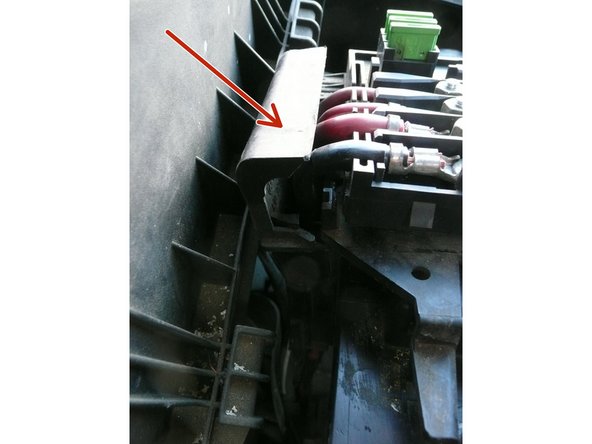

  4. Enlever le cache des câbles qui reviennent sur le dessus de la batterie. Le mettre de coté.
    • Enlever le cache des câbles qui reviennent sur le dessus de la batterie.

    • Le mettre de coté.

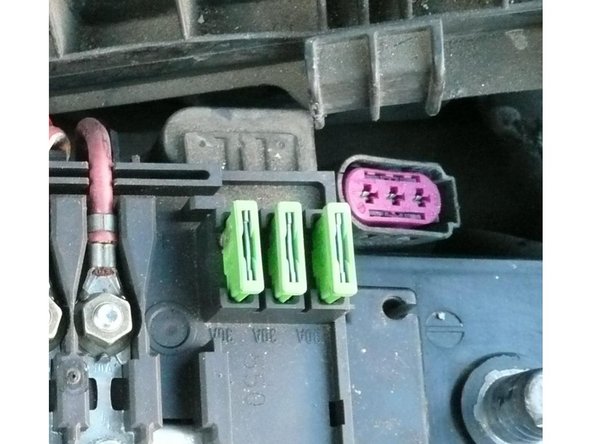

  5. Débrancher la prise  à droite des câbles qui viennent par dessus la batterie. La laisser de coté.
    • Débrancher la prise à droite des câbles qui viennent par dessus la batterie.

    • La laisser de coté.

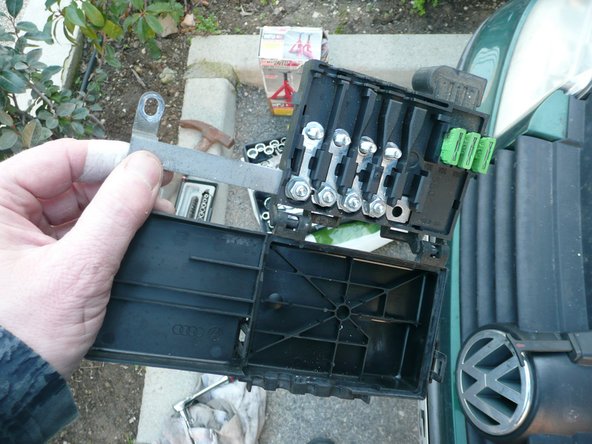

  6. Dévisser les 4 cables qui sont sur le dessus de la batterie avec une clé de 8. Les écarter sur le dessus. Puis déclipser le support avec le clinquant et le mettre de coté.
    • Dévisser les 4 cables qui sont sur le dessus de la batterie avec une clé de 8.

    • Les écarter sur le dessus.

    • Puis déclipser le support avec le clinquant et le mettre de coté.

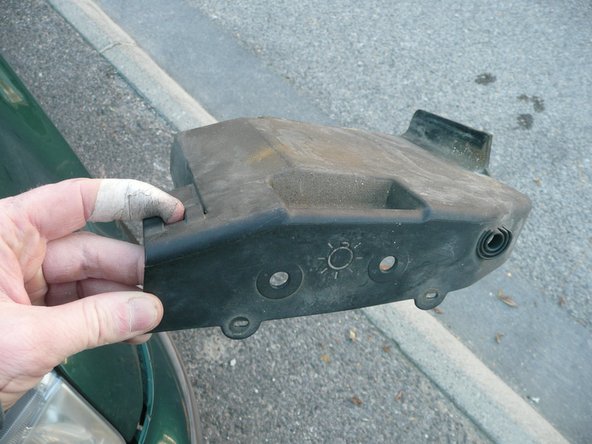

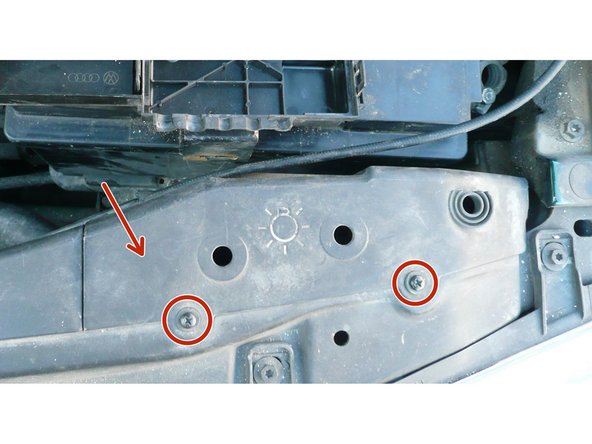

  7. Dévisser le cache plastique noir en coté phare de la batterie avec un tournevis cruciforme. L'enlever et le mettre de coté.
    • Dévisser le cache plastique noir en coté phare de la batterie avec un tournevis cruciforme.

    • L'enlever et le mettre de coté.

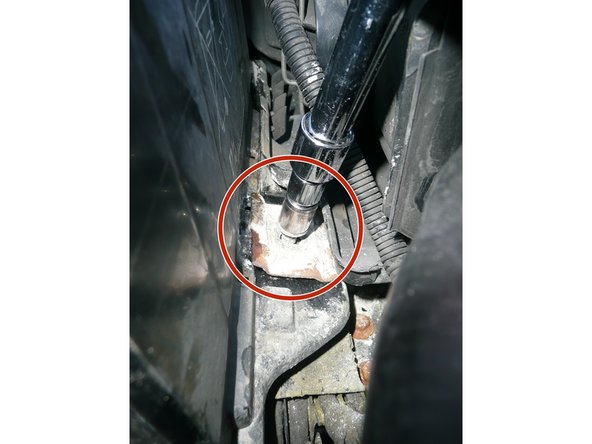

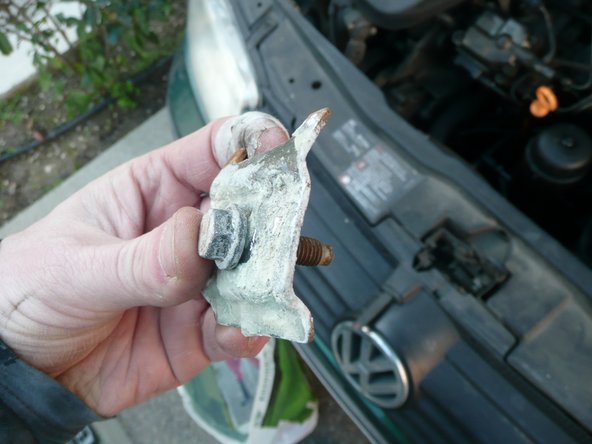

  8. Dévisser la plaque en métal qui fixe la batterie avec une clé de 13. La déposer et la mettre de coté.
    • Dévisser la plaque en métal qui fixe la batterie avec une clé de 13.

    • La déposer et la mettre de coté.

  9. La batterie est libre (on a tout enlevé). Il ne reste plus qu'à la tirer vers le dessus pour la sortir. Si vous souhaiter vous faciliter le retrait de la batterie, il est possible d'enlever la pièce qui est sur le dessus de la batterie afin d’accéder aux poignées. Il suffit de la déclipsser sur ses 2 extrémités (pour ma part, je l'ai fait après l'avoir sortie de son logement).
    • La batterie est libre (on a tout enlevé).

    • Il ne reste plus qu'à la tirer vers le dessus pour la sortir.

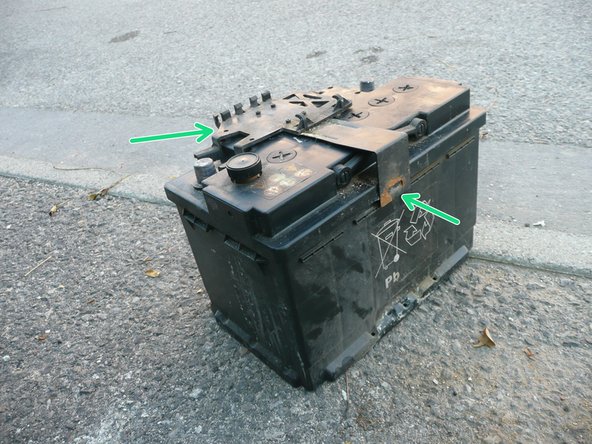

    • Si vous souhaiter vous faciliter le retrait de la batterie, il est possible d'enlever la pièce qui est sur le dessus de la batterie afin d’accéder aux poignées. Il suffit de la déclipsser sur ses 2 extrémités (pour ma part, je l'ai fait après l'avoir sortie de son logement).

    • Pour le remontage de la batterie rechargée ou d'une nouvelle batterie, faire la même manip en commençant par la fin.

    • Ne pas hésiter à nettoyer les cosses si besoin à l'aide d'une brosse métallique.

Ligne d'arrivée

Une autre personne a terminé cette réparation.

Nicolas CONROY

Membre depuis le 08/11/2015

957 Réputation

9 tutoriels rédigés

Bonjour,

Ou trouver ces cosses (exactement les même pour raccordement la boite à fusible dessus) ?

Je ne trouve pas….Merci
