  1. Presser le contour en cuir du soufflet du levier de vitesse du coté cendrier, vers le levier de vitesse. Puis le soulever. Puis le soulever.
    • Presser le contour en cuir du soufflet du levier de vitesse du coté cendrier, vers le levier de vitesse.

    • Puis le soulever.

  2. Le soufflet est totalement soulevé. On enlève l'allume cigare (partie mobile).
    • Le soufflet est totalement soulevé.

    • On enlève l'allume cigare (partie mobile).

  3. Enlèver le boitier lève vitre en glissant un outil fin au dessus de la molette de réglage des rétroviseurs extérieur.Faire levier pour le declipser Le boitier est retiré. Le boitier est retiré.

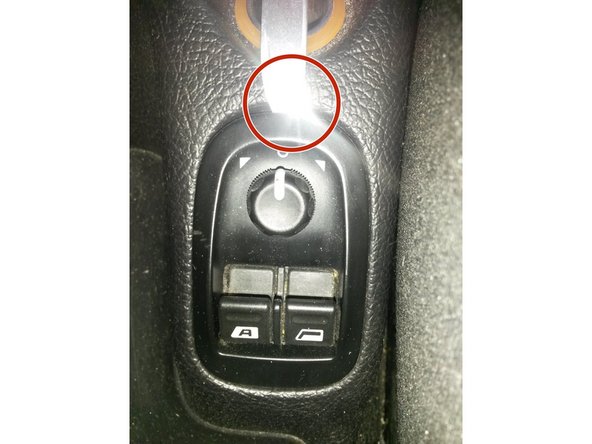

    • Enlèver le boitier lève vitre en glissant un outil fin au dessus de la molette de réglage des rétroviseurs extérieur.Faire levier pour le declipser

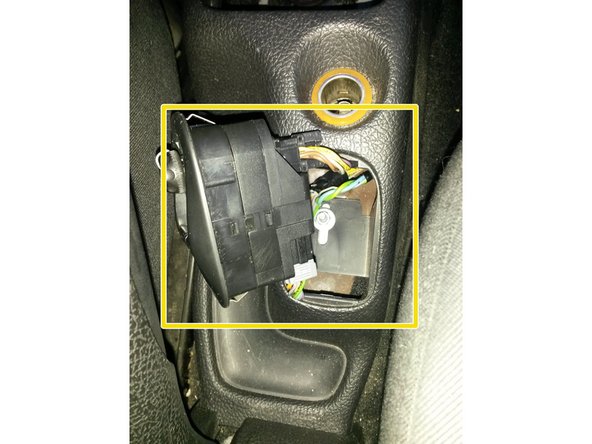

    • Le boitier est retiré.

  4. débrancher le premier connecteur en pressant le clip. Pivoter le levier. Le connecteur s'écarte et il suffit de l'enlever.
    • débrancher le premier connecteur en pressant le clip.

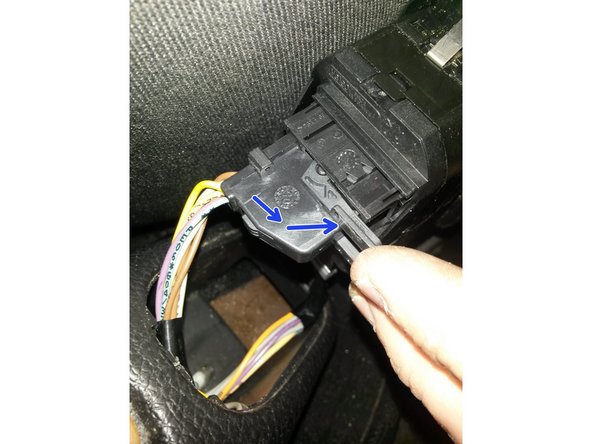

    • Pivoter le levier.

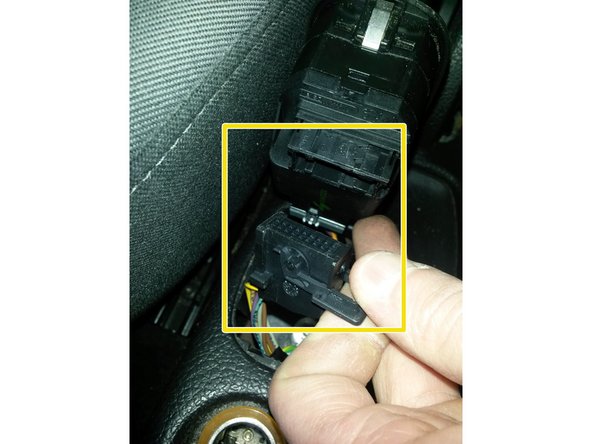

    • Le connecteur s'écarte et il suffit de l'enlever.

  5. Appuyer sur le clip. Tirer sur le connecteur pour le débrancher.

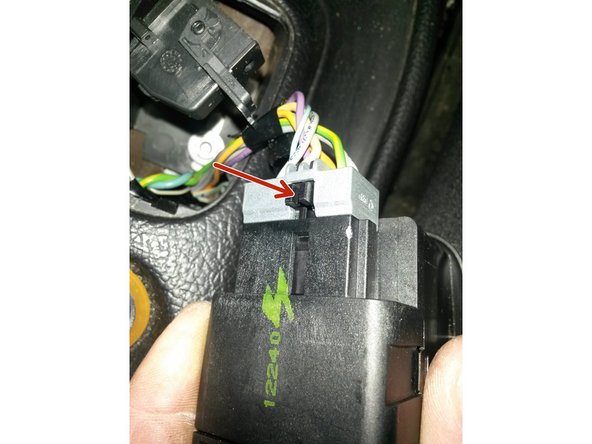

    • Appuyer sur le clip.

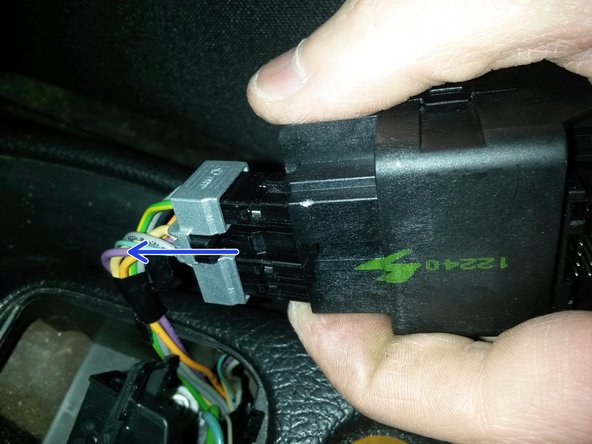

    • Tirer sur le connecteur pour le débrancher.

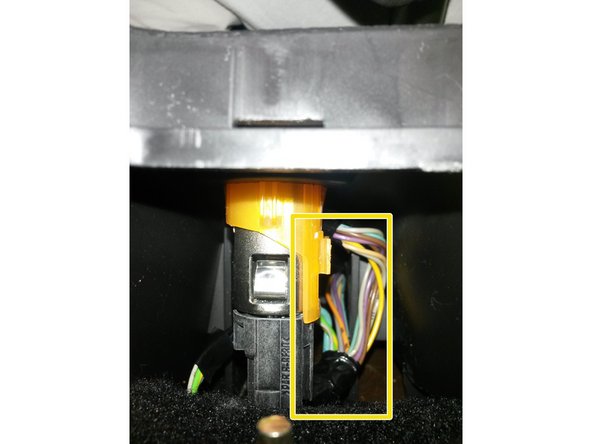

  6. L'ampoule se trouve dans la pièce noir. Elle est clipsé en haut et en bas (glissière).
    • L'ampoule se trouve dans la pièce noir.

    • Elle est clipsé en haut et en bas (glissière).

    • Pour retirer cette pièce, il faut glisser un outil plat et fin entre cette pièce noir et le bloc de l'allume cigare orange, et tourner l'outil pour écarter les 2 pièces.

    • Et la pièce noir se déclipse.

  7. Voici la pièce démontée, on aperçoit l'ampoule fixée à la pièce grise clipsée dans la pièce noir. Il faut écarter les doigts de la pièce noir. Puis sortir la pièce grise en la déclipsant.
    • Voici la pièce démontée, on aperçoit l'ampoule fixée à la pièce grise clipsée dans la pièce noir.

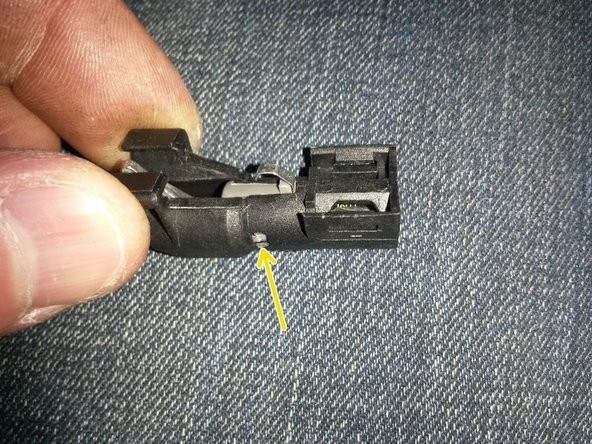

    • Il faut écarter les doigts de la pièce noir.

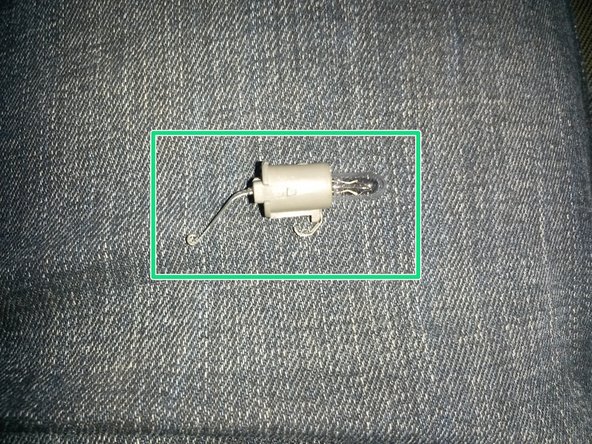

    • Puis sortir la pièce grise en la déclipsant.

    • Puis la support d'ampoule gris sort.

  8. sortir l'ampoule défectueuse  en tirant dessus. comparaison de l'ampoule neuve et l'ampoule défectueuse
    • sortir l'ampoule défectueuse en tirant dessus.

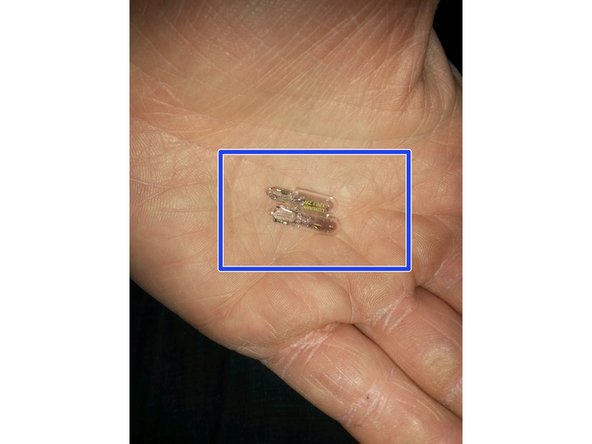

    • comparaison de l'ampoule neuve et l'ampoule défectueuse

    • L'ampoule à utiliser est une 12V 1,2w

  9. Une fois l'ampoule changée, remonter la pièce grise dans la pièce noir.
    • Une fois l'ampoule changée, remonter la pièce grise dans la pièce noir.

    • Écarter la petite patte en métal du support.

    • Rabaisser la patte en métal entre les 2 pattes noir afin que celle-ci dépasse.

    • Risque qu'elles ne soient plus en contact au remontage et que le courant ne circule pas.

  10. Replacer la pièce noir en la glissant sur l'allume cigare en bas. Clipser sur le dessus.
    • Replacer la pièce noir en la glissant sur l'allume cigare en bas.

    • Clipser sur le dessus.

    • Vérifier que la lumière fonctionne de nouveau. Puis remonter dans le sens inverse du démontage.
