  1. Ouvrir le capot Le filtre à carburant ce trouve ici
    • Ouvrir le capot

    • Le filtre à carburant ce trouve ici

  2. Tirer la patte de maintien de connecteur Lever le connecteur vers le haut pour le déconnecter Lever le connecteur vers le haut pour le déconnecter
    • Tirer la patte de maintien de connecteur

    • Lever le connecteur vers le haut pour le déconnecter

  3. Declipser les durites du filtres Declipser les durites du filtres Declipser les durites du filtres
    • Declipser les durites du filtres

  4. A l 'aide d'un tournevis Torx T25 devisé les 6 vis T25 du filtre Tirer le couvercle vers le haut pour accéder à la cartouche Tirer le couvercle vers le haut pour accéder à la cartouche
    • A l 'aide d'un tournevis Torx T25 devisé les 6 vis T25 du filtre

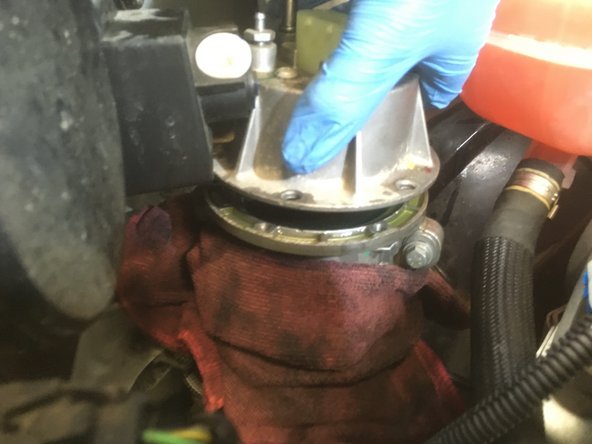

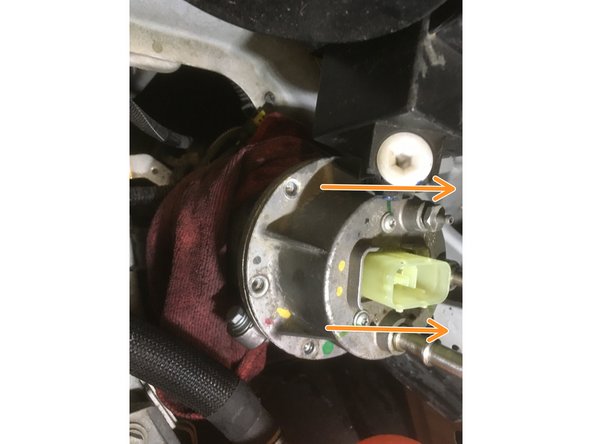

    • Tirer le couvercle vers le haut pour accéder à la cartouche

  5. Tirer la cartouche pour la déconnecter du couvercle du filtre Tirer la cartouche pour la déconnecter du couvercle du filtre

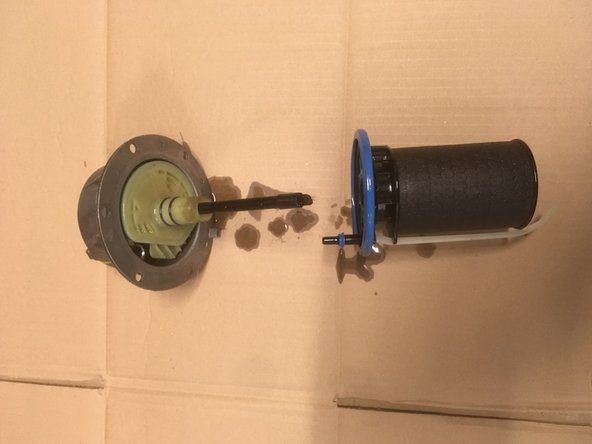

    • Tirer la cartouche pour la déconnecter du couvercle du filtre

  6. Comparer les deux filtres
    • Comparer les deux filtres

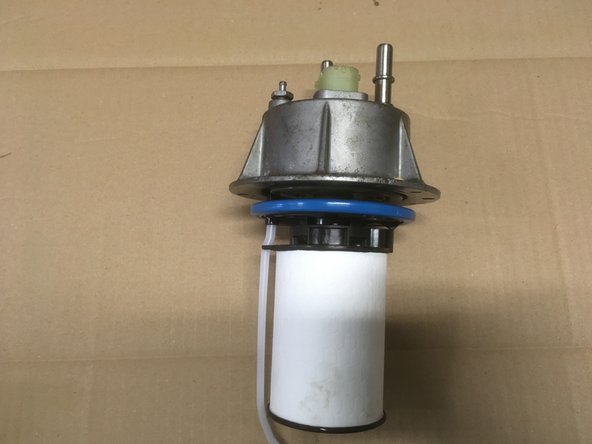

  7. Installer la nouvelle cartouche en prenant soins de rentrer l'embout dans son emplacement Installer la cartouche en l’insérant dans le couvercle Installer la cartouche en l’insérant dans le couvercle

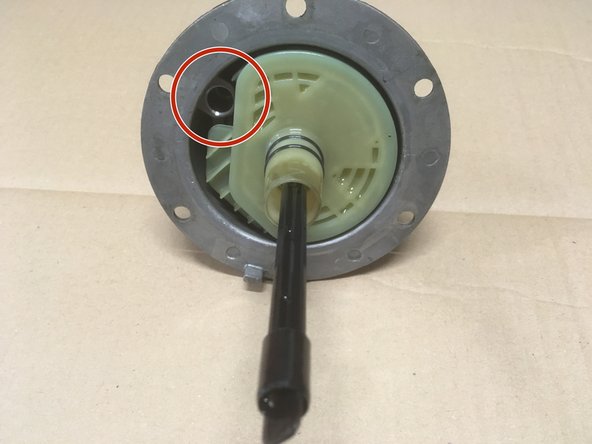

    • Installer la nouvelle cartouche en prenant soins de rentrer l'embout dans son emplacement

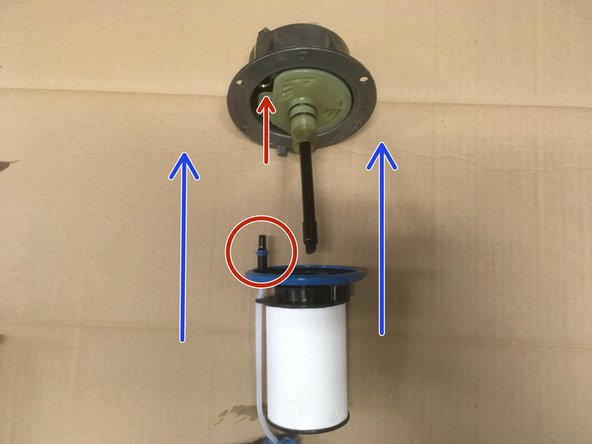

    • Installer la cartouche en l’insérant dans le couvercle

  8. Avant de remonter la nouvelles cartouche, vider et nettoyer la cuve du filtre à carburant Installer la nouvelle cartouche Viser les 6 vis de T25 à l'aide du tournevis
    • Avant de remonter la nouvelles cartouche, vider et nettoyer la cuve du filtre à carburant

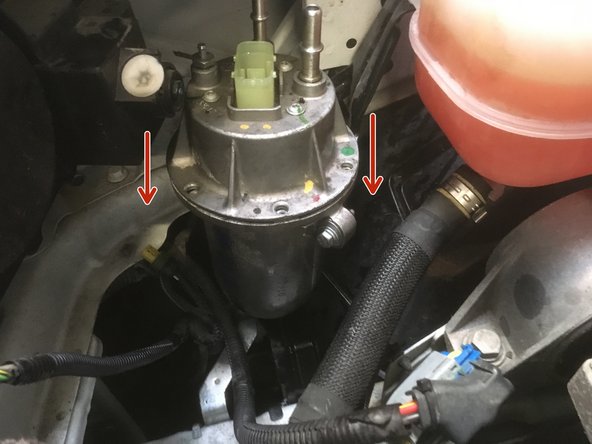

    • Installer la nouvelle cartouche

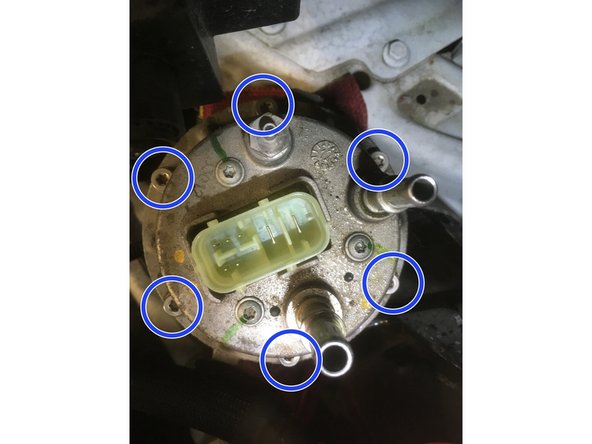

    • Viser les 6 vis de T25 à l'aide du tournevis

  9. Rebrancher les durites de carburant Rebrancher le connecteur du filtre Pour réamorcer le filtre à carburant, mettre le contacte 5 à 6 fois avant de démarrer
    • Rebrancher les durites de carburant

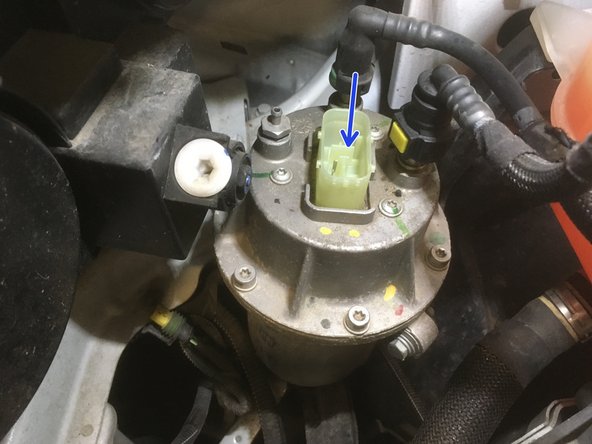

    • Rebrancher le connecteur du filtre

    • Pour réamorcer le filtre à carburant, mettre le contacte 5 à 6 fois avant de démarrer

    • Fermer le capot

Ligne d'arrivée

3 autres ont terminé cette réparation.

charly bontemps

Membre depuis le 22/11/2016

13 375 Réputation

49 tutoriels rédigés

5 commentaires

Méthode simple et explicite. Merci

rouxma - Réponse

Bonjour et merci pour le tuto c est quoi ce connecteur sur le filtre?

fangio38 - Réponse

Bonjour C’est l’alimentation de la pompe de gavage qui sert a amorcer le circuit en 12volt et le capteur du témoin de présence d’eau dans le filtre. Cdt

cnvalphonse -

Il faut aussi déposer le bocal alu du filtre (facile : clé de 10). Comme ça on peut bien le nettoyer !

Henri Bruch - Réponse

merci beaucoup pour cette aide précieuse

david masson - Réponse
