Outils

Aucun outil spécifié.

Pièces

  1. dévisser les 2 vis de fixation du feux symbolisées par la balise Rouge dévisser les 2 vis de fixation du feux symbolisées par la balise Rouge
    • dévisser les 2 vis de fixation du feux symbolisées par la balise Rouge

  2. Lever la patte marquée par la balise Rouge puis tirer la connectique vers l’arrière flèche verte tirer l'ensemble de la platine grise vers arrière en effectuant des mouvements de bascule droite / gauche pour décoller le joint
    • Lever la patte marquée par la balise Rouge puis tirer la connectique vers l’arrière flèche verte

    • tirer l'ensemble de la platine grise vers arrière en effectuant des mouvements de bascule droite / gauche pour décoller le joint

  3. remplacer les 3 ampoules dont les emplacements sont balisés en Rouge en haut P21/5w

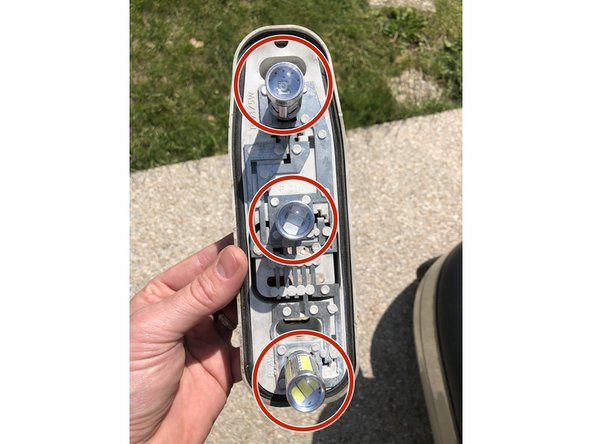

    • remplacer les 3 ampoules dont les emplacements sont balisés en Rouge

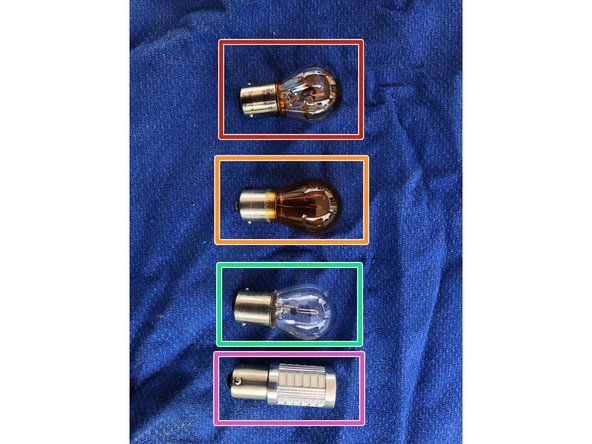

    • en haut P21/5w

    • milieu et en bas : p21w

    • en rouge une ampoule usagée

    • en orange une ampoule neuve orange

    • en vert une ampoule neuve incolore

    • en violet une alternative LED

  4. attention à bien remettre le joint dans son logement ( rectangle Rouge ) replacer la platine sur le feux, la connectique  puis le feux dans son logement : insérer les tiges filetées dans les trous marqués en Rouge Enfin resserrer le feux à l'aides des vis en plastique de la première étape ( Balise Rouge )

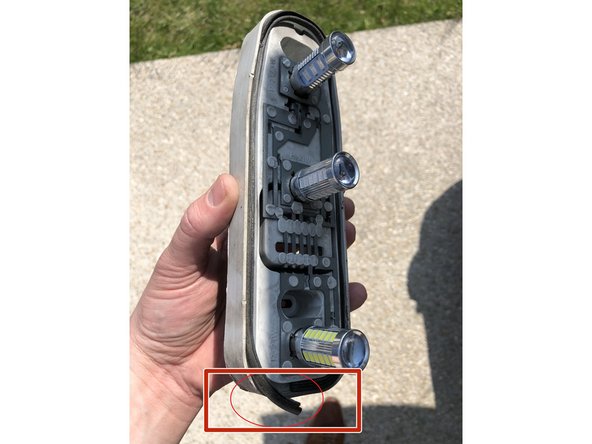

    • attention à bien remettre le joint dans son logement ( rectangle Rouge )

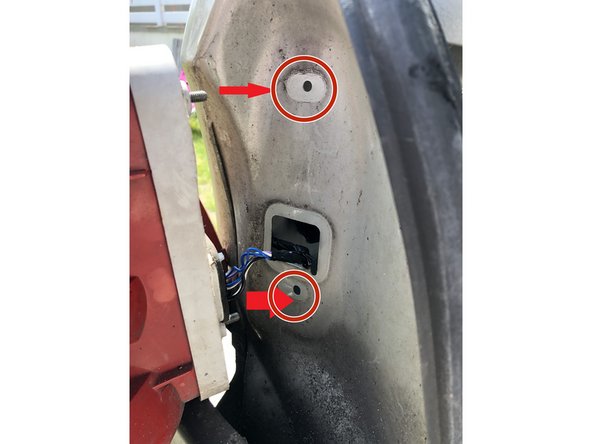

    • replacer la platine sur le feux, la connectique puis le feux dans son logement : insérer les tiges filetées dans les trous marqués en Rouge

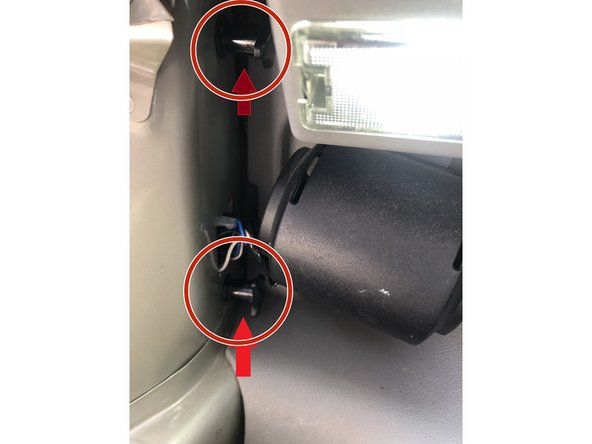

    • Enfin resserrer le feux à l'aides des vis en plastique de la première étape ( Balise Rouge )

  5. tester toutes les conditions de fonctionnement avant de reprendre la route

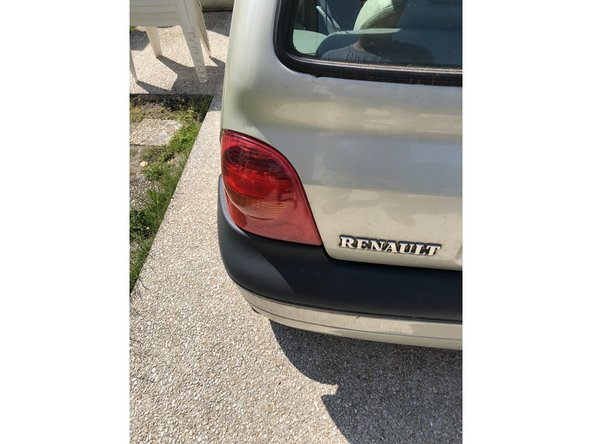

    • tester toutes les conditions de fonctionnement avant de reprendre la route
