Introduction
Le filtre à carburant permet de garder un gasoil propre. Ce tutoriel a été réalisé sur un 3008 II HDi 120CV de 2016.
-
-
Le capot s'ouvre par la poignée située à gauche des pédales. Tirer dessus.
-
Puis soulever légèrement le capot. Passer sa main dans l'ouverture et localiser la gâchette plate à droite du milieu du capot.
-
Appuyer dessus et soulever le capot, le bloquer avec la béquille.
-
-
-
Déclipser le cache du moteur en le soulevant des deux ergots avant et en le désengageant de la fente arrière.
-
Localiser le support de filtre carburant.
-
-
-
Le filtre peut être retiré sans démonter tout son support, mais j'ai préféré opérer ainsi pour éviter les fuites de carburant ruisselant sur tout le moteur.
-
Avant le démontage, débrancher la borne + de la batterie.
-
Déclipser les deux connecteurs de fiche.
-
Lorsqu'elles sont munies d'un levier orange, le tirer vers le tuyau et appuyer sur la languette pour déclipser le connecteur.
-
Mettre un torchon sous les deux durites (arrivée et départ) et les déclipser. Du carburant va s'écouler. Pour retirer la blanche (arrivée/in), il faut appuyer sur le contour blanc pour accéder à la partir centrale et tirer celle-ci. Appuyer ensuite sur le contour tout en tirant le tuyau.
-
Dévisser les 3 boulons de 8 et extraire le support.
-
-
-
Positionner le support de filtre dans un étau. Placer un récipient en dessous.
-
Dévisser la vis de purge sur le côté avec un tournevis Torx T30. Une certaine quantité de gasoil va s'échapper.
-
Placer une clé munie d'une douille 24mm sur l'empreinte du haut du support. un grosse clé à mollette convient également.
-
Dévisser fermement le bouchon du porte-filtre. Il est fortement serré et le joint rend difficile le démontage. Armez-vous de patience et de force mais attention tout est en plastique !
-

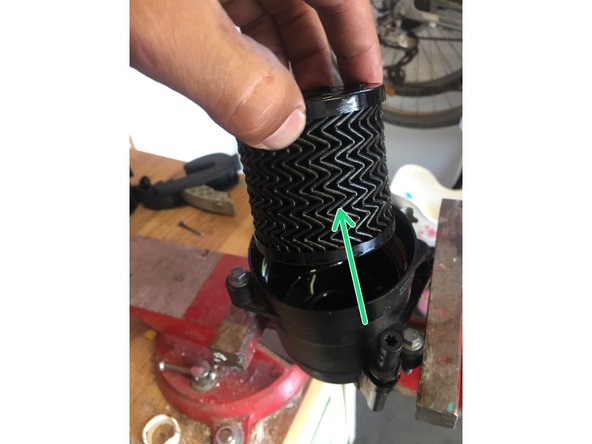

Une fois dévissé, ouvrez le porte-filtre et tirer pour extraire l'ancien filtre.
-
-
-
Comparer la taille des filtres
-
Insérer le nouveau à fond dans le support.
-
Remplacer le joint du couvercle avec le neuf fourni.
-
-
-

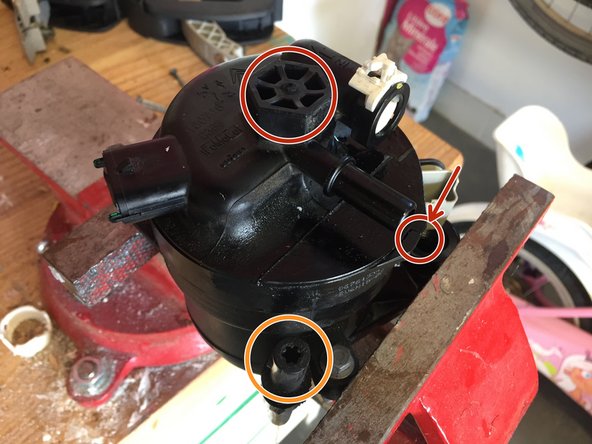

Revisser le bouchon jusqu'à la butée.
-
Revisser la vis de purge à fond.
-
Replacer le support dans le moteur, revisser les 3 boulons de 8mm.
-
Reconnecter les 2 durites et les 2 connecteurs.
-
Nettoyer les traces éventuelles de carburant.
-
Rebrancher la borne + de la batterie et replacer le cache-moteur.
-
Appuyer sur le bouton Start. La voiture va signaler un défaut qui va aussitôt disparaître.
-
Il se peut qu'elle cale 2-3 fois, le temps que le circuit d'admission se réamorce.
-
