Tutoriel de Changement du filtre à gazole d'une Honda Civic - 2.2 i - CDTi 16V 140cv

Le changement du filtre à gazole est nécessaire tous les 40 000 km environ. Il faut prévoir quelques outils spécifiques, du temps et de la patience. L'opération n'est pas complexe mais l'accès est très réduit et demande une certaine habilité.

Pièces

  1. La batterie se situe sous le capot, dans le compartiment moteur, sur la droite lorsque l'on fait face à celui-ci
    • La batterie se situe sous le capot, dans le compartiment moteur, sur la droite lorsque l'on fait face à celui-ci

  2. Commencer par desserrer la cosse négative d'un à deux tours à l'aide de la clef de 10 mm
    • Commencer par desserrer la cosse négative d'un à deux tours à l'aide de la clef de 10 mm

    • Toujours commencer par la cosse négative afin d'éviter un court-circuit entre la cosse positive et la carroserie

    • La cosse négative est celle qui n'est pas protégé par un couvercle plastique rouge

    • Tirer ensuite la cosse à la verticale pour la désolidariser de la batterie et assurez vous qu'il n'y ait plus aucun contact entre celle-ci et la borne de la batterie

  3. Desserrez le premier coté de l'attache supérieur de la batterie d'un à deux centimètres à l'aide de la clef de 10 mm Retirez la pièce de plastique qui supporte les passe-fils en tirant dessus à la verticale Desserrez le deuxième coté de l'attache de la batterie d'un à deux centimètres
    • Desserrez le premier coté de l'attache supérieur de la batterie d'un à deux centimètres à l'aide de la clef de 10 mm

    • Retirez la pièce de plastique qui supporte les passe-fils en tirant dessus à la verticale

    • Desserrez le deuxième coté de l'attache de la batterie d'un à deux centimètres

    • Vous pouvez maintenant passez votre main sur le coté de la batterie afin de désengager la tige du support inférieur. Répétez l'opération de l'autre coté et retirez l'attache de la batterie.

  4. Soulevez la protection de la borne positive en tirant dessus à la verticale Desserrez la cosse d'un à deux tours à l'aide de la clef de 10 mm
    • Soulevez la protection de la borne positive en tirant dessus à la verticale

    • Desserrez la cosse d'un à deux tours à l'aide de la clef de 10 mm

    • Tirez la cosse à la verticale afin de la désolidariser de la borne

  5. La batterie est libre de toutes contraintes. Tirez à la verticale sur la poignée si votre batterie en a une Sortez la batterie de son emplacement en prenant garde d'écarter les fils pour ne pas les abimer. Prenez la batterie à une main et écartez les fils avec l'autre main
    • La batterie est libre de toutes contraintes. Tirez à la verticale sur la poignée si votre batterie en a une

    • Sortez la batterie de son emplacement en prenant garde d'écarter les fils pour ne pas les abimer. Prenez la batterie à une main et écartez les fils avec l'autre main

    • Attention à ne pas vous blesser, celle-ci est assez lourde

  6. Mettez la nouvelle batterie dans son emplacement et pliez la poignée si celle-ci en est équipé. Attention à bien écarter les fils pour ne pas les écraser Mettre en place la cosse sur la borne positive
    • Mettez la nouvelle batterie dans son emplacement et pliez la poignée si celle-ci en est équipé.

    • Attention à bien écarter les fils pour ne pas les écraser

    • Mettre en place la cosse sur la borne positive

    • Serrez celle-ci à l'aide de la clef de 10 mm

    • Refermez le couvercle de protection en appuyant dessus à la verticale. Un clac doit se faire entendre si celui-ci est correctement fermé

  7. Enclencher les tiges métalliques dans les trous prévus à cet effet sur le coté du bac de batterie. Serrez les deux écrous de manière symétrique avec la clef de 10 mm
    • Enclencher les tiges métalliques dans les trous prévus à cet effet sur le coté du bac de batterie.

    • Serrez les deux écrous de manière symétrique avec la clef de 10 mm

    • Il est impératif que la batterie soit correctement attaché

    • Enclenchez le support du passe-fil en le poussant à la verticale.

  8. Mettez en place la cosse sur la borne en poussant dessus verticalement
    • Mettez en place la cosse sur la borne en poussant dessus verticalement

    • Serrez la cosse à l'aide de la clef de 10 mm

    • Tester la batterie en essayant de mettre en marche le moteur

    • Si le moteur ne veut pas démarrer, il est possible que vos cosses ne soient pas serrés

  9. Ouvrir le capot Le filtre à gazole se trouve derrière la boite à air (je vous recommande de le changer au passage) Le démontage de la batterie n'est pas obligatoire mais il vous facilitera grandement la tache (tutoriel dans les pré-requis)
    • Ouvrir le capot

    • Le filtre à gazole se trouve derrière la boite à air (je vous recommande de le changer au passage)

    • Le démontage de la batterie n'est pas obligatoire mais il vous facilitera grandement la tache (tutoriel dans les pré-requis)

  10. La boite à air est retenue par 1 vis à sa base (douille de 10) Dévisser la vis à l'aide d'un cliquet et d'une rallonge Dévisser la vis à l'aide d'un cliquet et d'une rallonge
    • La boite à air est retenue par 1 vis à sa base (douille de 10)

    • Dévisser la vis à l'aide d'un cliquet et d'une rallonge

  11. Entrée d'air Collier de serrage de la sortie d'air Sortie d'air
    • Entrée d'air

    • Collier de serrage de la sortie d'air

    • Sortie d'air

    • Dévisser à l'aide d'un tournevis cruciforme le collier de serrage

  12. Une fois le collier desserrer, vous pouvez déconnecter la sortie d'air en tirant dessus Juste à coter vous trouverez un capteur qu'il faudra déconnecter (voir étape suivante) Pour l'entrée utiliser un tournevis plat pour déconnecté la conduite

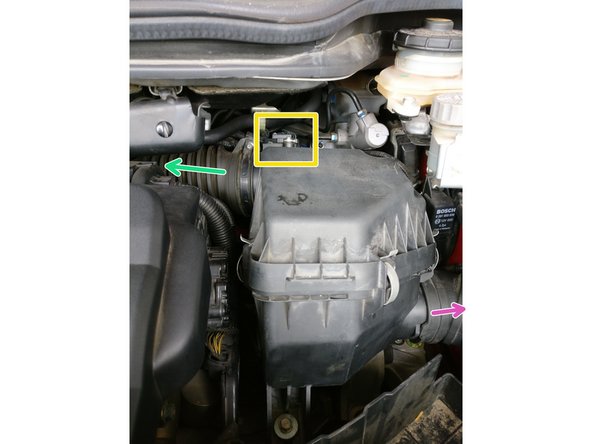

    • Une fois le collier desserrer, vous pouvez déconnecter la sortie d'air en tirant dessus

    • Juste à coter vous trouverez un capteur qu'il faudra déconnecter (voir étape suivante)

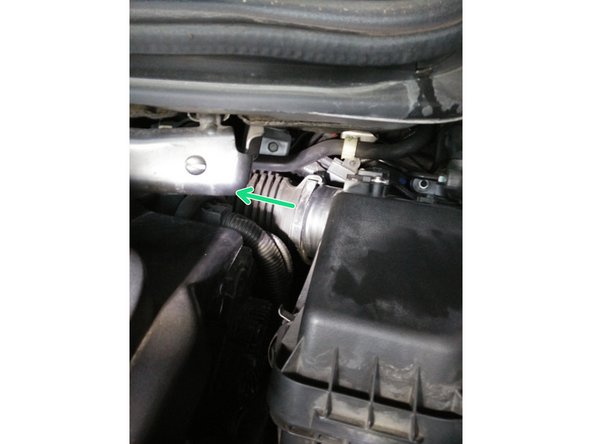

    • Pour l'entrée utiliser un tournevis plat pour déconnecté la conduite

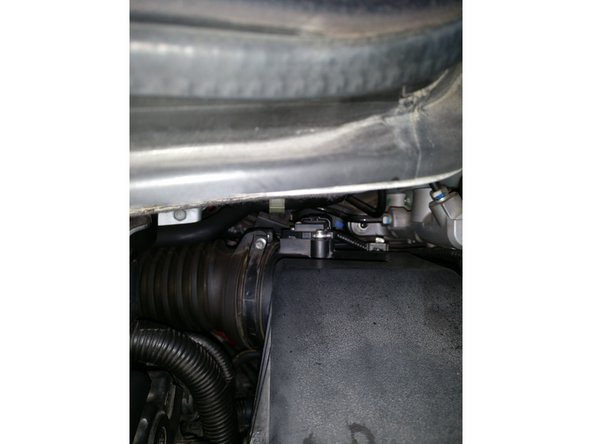

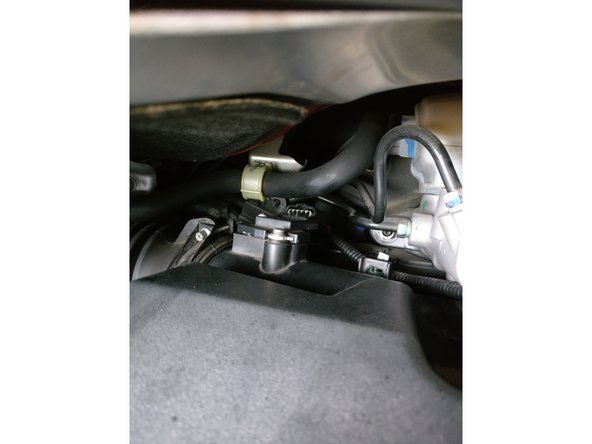

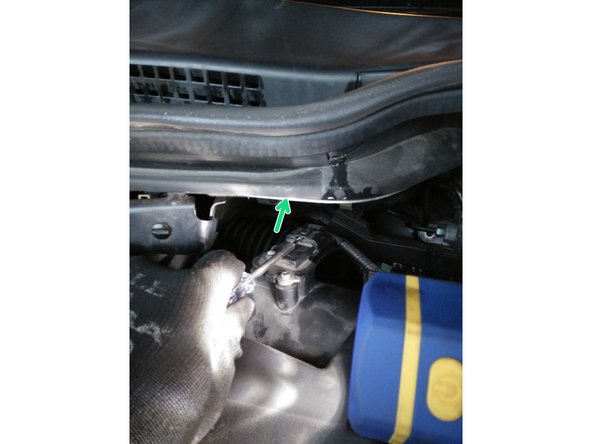

  13. A l'aide d'un tournevis plat, déclipser le capteur A l'aide d'un tournevis plat, déclipser le capteur A l'aide d'un tournevis plat, déclipser le capteur
    • A l'aide d'un tournevis plat, déclipser le capteur

  14. Vous pouvez tirer sur la boite à air pour la sortir (Vous allez sentir une légère résistance car la boite est clipsée sur le coter gauche) Batterie

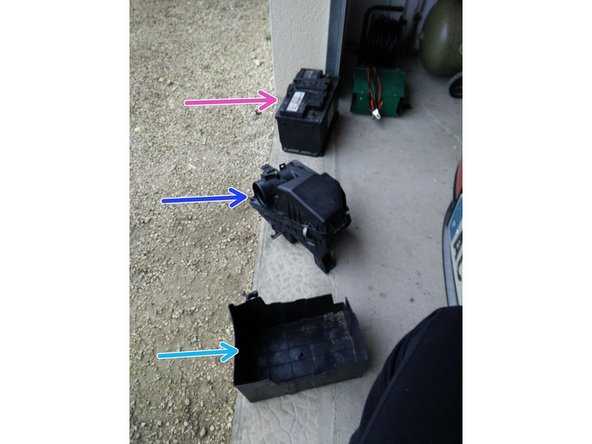

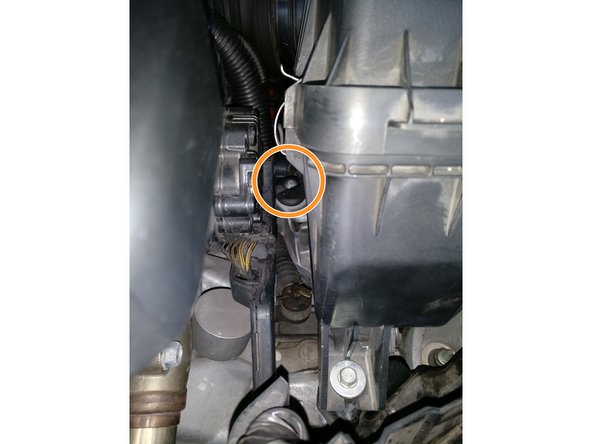

    • Vous pouvez tirer sur la boite à air pour la sortir

    • (Vous allez sentir une légère résistance car la boite est clipsée sur le coter gauche)

    • Batterie

    • Boite à air

    • Socle batterie

    • Filtre à gazole

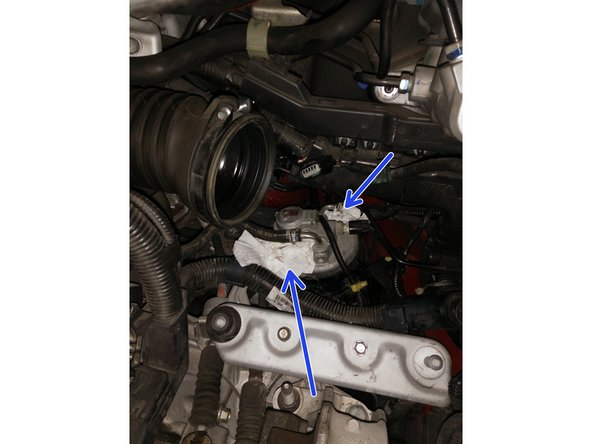

  15. Arrivée gazole Sortie gazole Déclipser le clips jaune
    • Arrivée gazole

    • Sortie gazole

    • Déclipser le clips jaune

    • Mettre du sopalin sous les durites de gazole

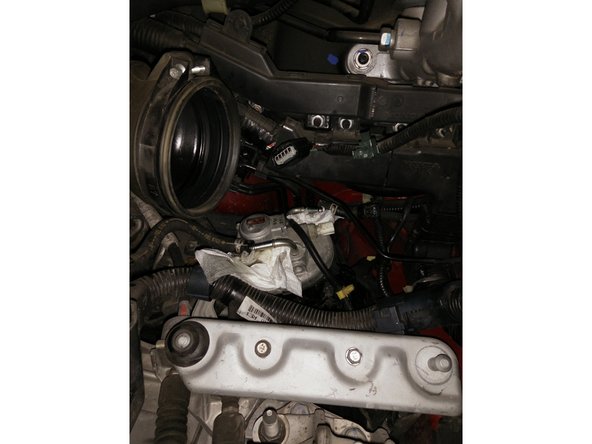

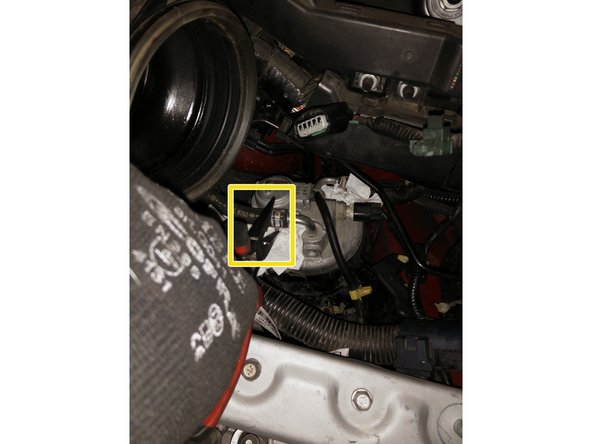

  16. Désserrer le collier de serrage avec une pince puis tirer la durite Le gazole va couler par les durites et le filtre
    • Désserrer le collier de serrage avec une pince puis tirer la durite

    • Le gazole va couler par les durites et le filtre

  17. C'est là que les choses se compliquent... Il faut faire appel au touché car il est presque impossible de voir ce qu'on fait Support boite à air Gaine (fixe)
    • C'est là que les choses se compliquent... Il faut faire appel au touché car il est presque impossible de voir ce qu'on fait

    • Support boite à air

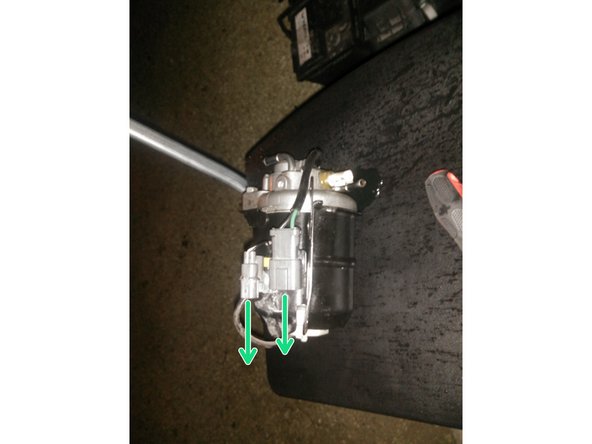

    • Gaine (fixe)

    • Environ 10 cm sous la gaine il y 2 connecteurs qu'il faut débrancher.

    • Il se débranche vers le bas en les déclipsant avec un tournevis plat

    • Plus d'une heure pour ma part pour débrancher les 2 ...

    • Video qui montre l'emplacement du fitlre dans le compartiment moteur

  18. Le filtre est maintenue par 2 vis (douille de 10) Voiture entretenue chez Honda et il n'y avait plus qu'une seule vis en partie basse... Vous pouvez à présent sortir le filtre du compartiment moteur
    • Le filtre est maintenue par 2 vis (douille de 10)

    • Voiture entretenue chez Honda et il n'y avait plus qu'une seule vis en partie basse...

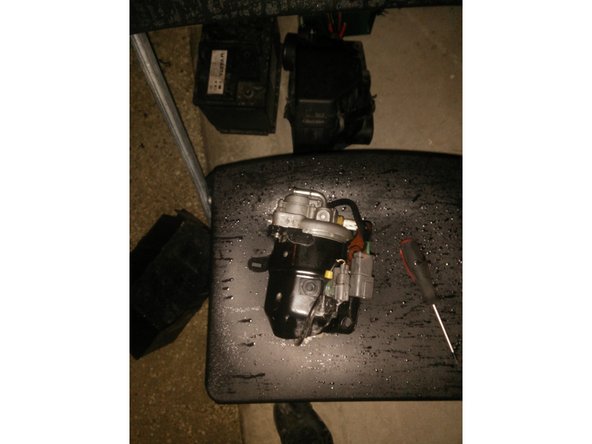

    • Vous pouvez à présent sortir le filtre du compartiment moteur

    • La deuxième photo a été prise au remontage c'est pour cela que la vis est en partie haute

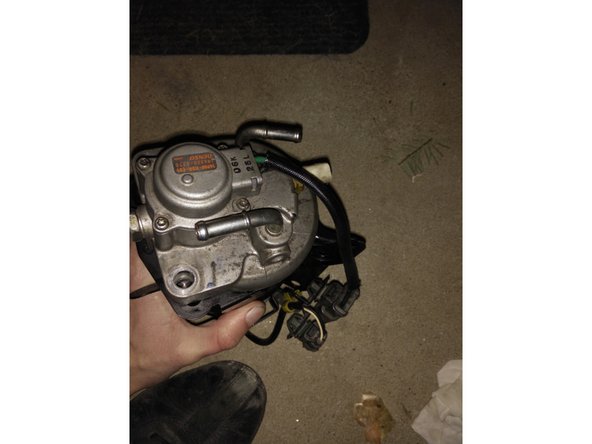

  19. Dévisser les 2 vis qui maintiennent le filtre à son support Dévisser les 2 vis qui maintiennent le filtre à son support Dévisser les 2 vis qui maintiennent le filtre à son support

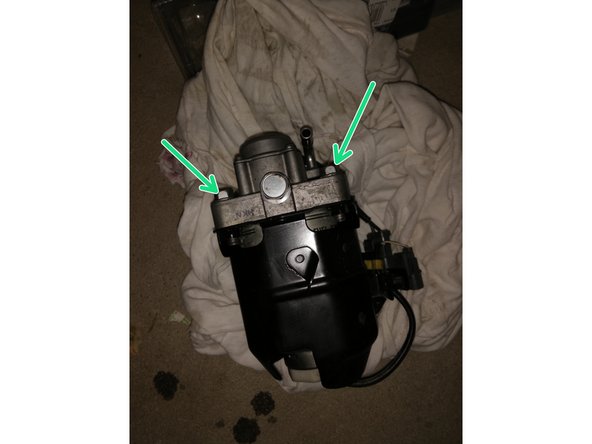

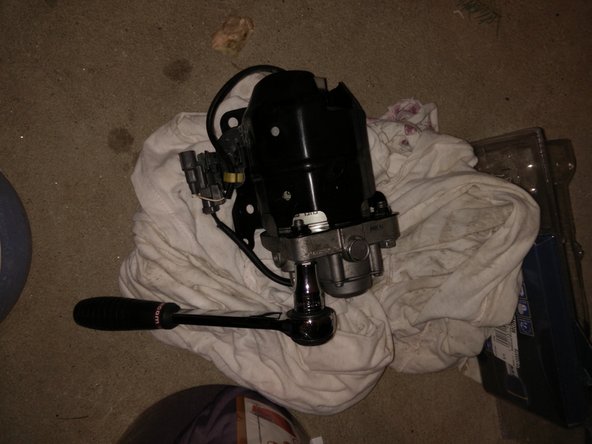

    • Dévisser les 2 vis qui maintiennent le filtre à son support

  20. Déclipser les 2 connecteurs du support de filtre avec un tournevis Déposer le support de filtre Filtre à gazole

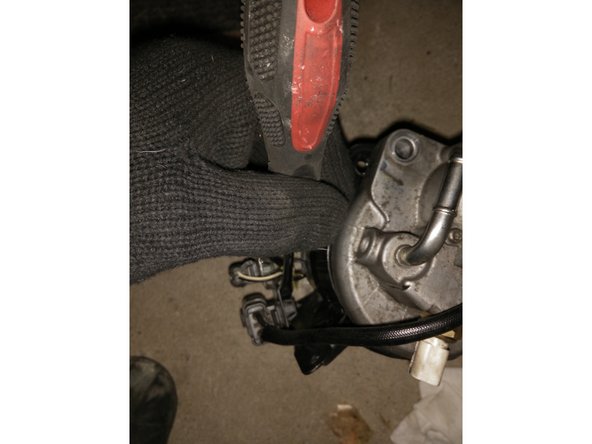

    • Déclipser les 2 connecteurs du support de filtre avec un tournevis

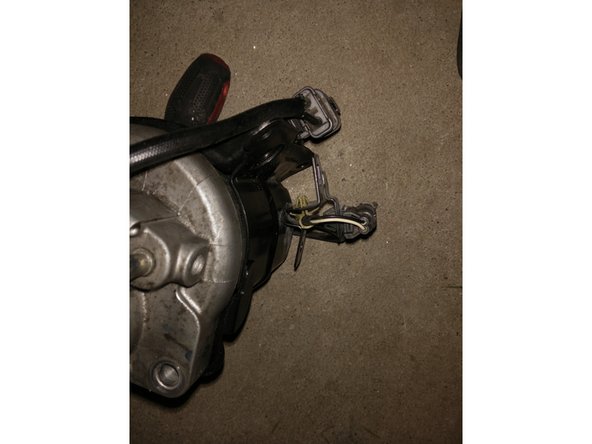

    • Déposer le support de filtre

    • Filtre à gazole

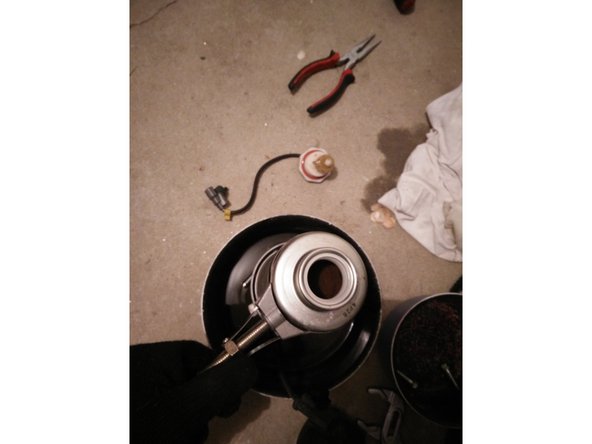

  21. Avec une pince multiprise, dévisser le bouchon en plastique à la base du filtre en mettant un récéptacle dessous Faire attention à la connectique
    • Avec une pince multiprise, dévisser le bouchon en plastique à la base du filtre en mettant un récéptacle dessous

    • Faire attention à la connectique

    • Laisser le gazole s'écouler

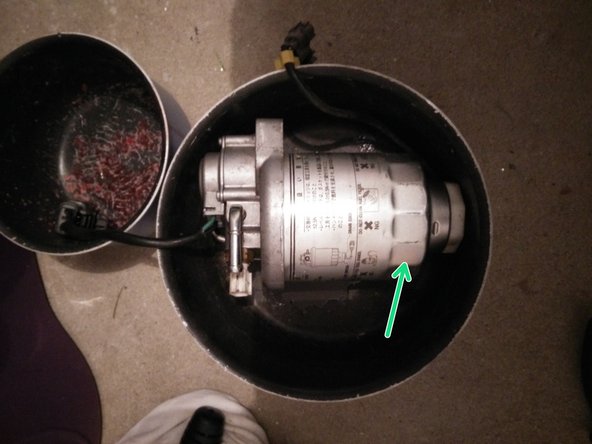

  22. En partie basse du filtre, il y a des pans qui permettent de dévisser le filtre Avec une clé à filtre, dévisser le filtre Ancien filtre
    • En partie basse du filtre, il y a des pans qui permettent de dévisser le filtre

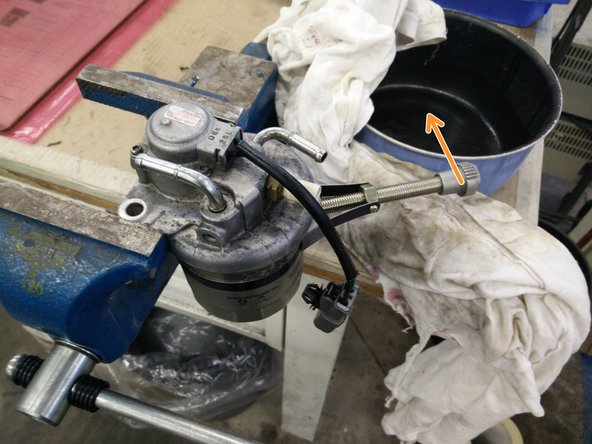

    • Avec une clé à filtre, dévisser le filtre

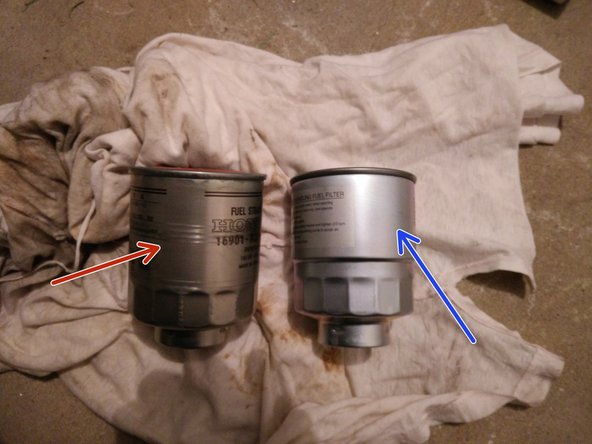

    • Ancien filtre

    • Nouveau filtre

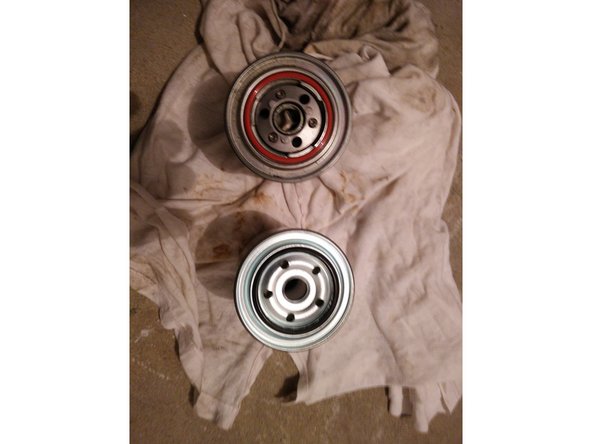

  23. Mettre les joints neufs Mettre un peu de gazole sur les joints Mettre un peu de gazole sur les joints
    • Mettre les joints neufs

    • Mettre un peu de gazole sur les joints

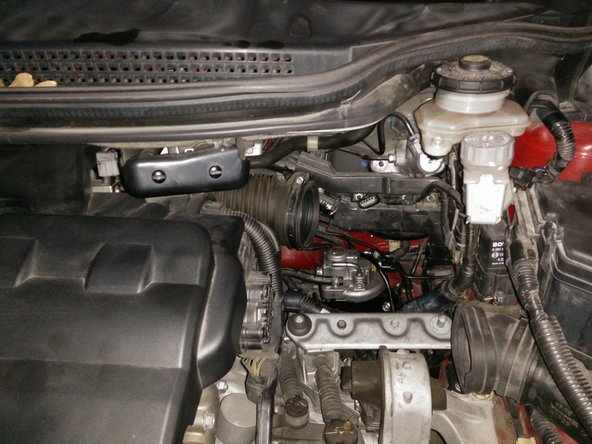

  24. Remonter le filtre dans le sens inverse des étapes précédentes Rebrancher la connectique ainsi que la durite d'arrivée de gazole mais pas la durite de la sortie Rebrancher la connectique ainsi que la durite d'arrivée de gazole mais pas la durite de la sortie

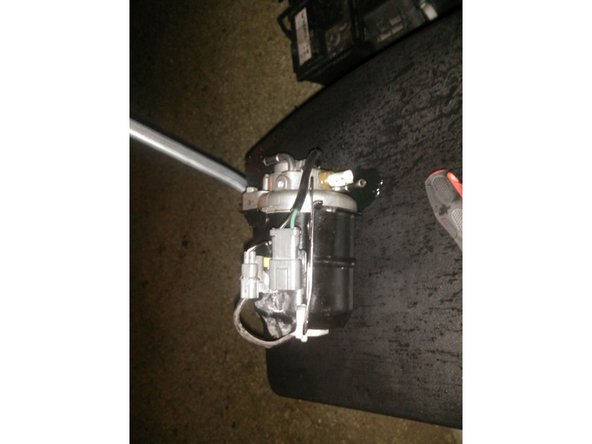

    • Remonter le filtre dans le sens inverse des étapes précédentes

    • Rebrancher la connectique ainsi que la durite d'arrivée de gazole mais pas la durite de la sortie

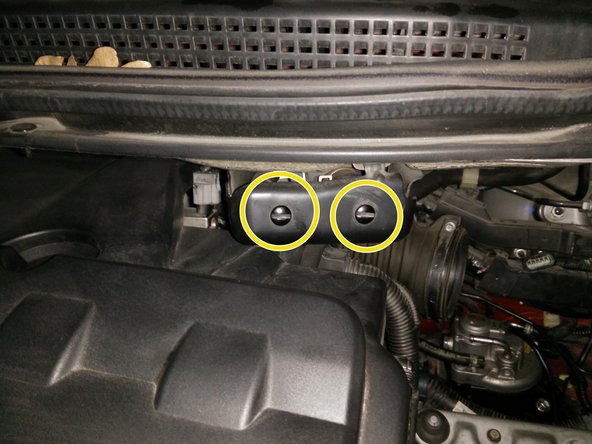

  25. Mettre du sopalin sous la sortie du filtre à gazole Localiser le support de la poire qui pompe le gazole Tourner d'un quart de tour les 2 vis
    • Mettre du sopalin sous la sortie du filtre à gazole

    • Localiser le support de la poire qui pompe le gazole

    • Tourner d'un quart de tour les 2 vis

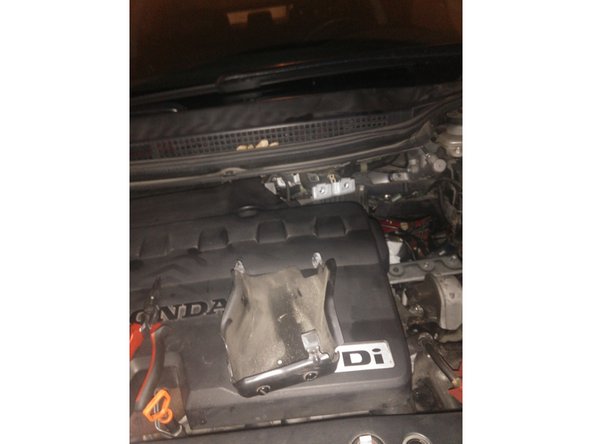

  26. Démonter le support métallique Démonter le support métallique Démonter le support métallique

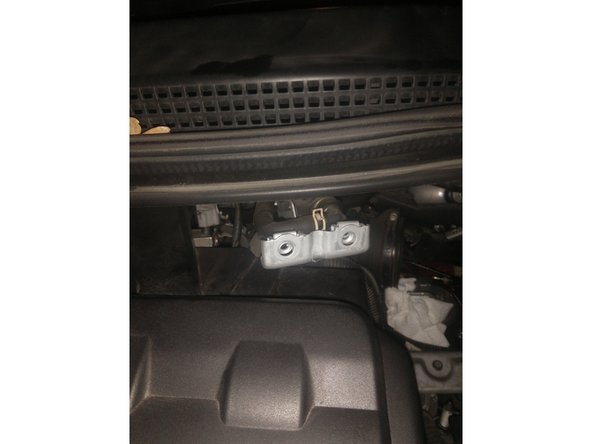

    • Démonter le support métallique

  27. Sur le coter vous pouvez apercevoir la poire Presser plusieurs fois sur la poire jusqu'à ce que le gazole s'écoule par la sortie du filtre Le filtre étant plein, vous pouvez remettre la durite en place
    • Sur le coter vous pouvez apercevoir la poire

    • Presser plusieurs fois sur la poire jusqu'à ce que le gazole s'écoule par la sortie du filtre

    • Le filtre étant plein, vous pouvez remettre la durite en place

    • Continuer de presser la poire jusqu’à ce qu'elle devienne dur.

    • Faire le remontage dans le sens inverse en vérifiant que vous avez bien rebrancher les capteurs et les durites.

    • Démarrer le moteur

    • Le moteur ne démarrera pas au quart de tour mais c'est normal, il faut que le circuit de carburant soit remplit
