Introduction
Pour sortir le capteur vous êtes obligé de retirer le démarreur. C'est long et laborieux, si vous hésitez ou si vous n'êtes pas patient allez en concession. Vous serez chanceux si vous mettez moins d'une demi-journée.
-
-
Débranchez la batterie.
-
+
-
-
-
Jauge d'huile moteur
-

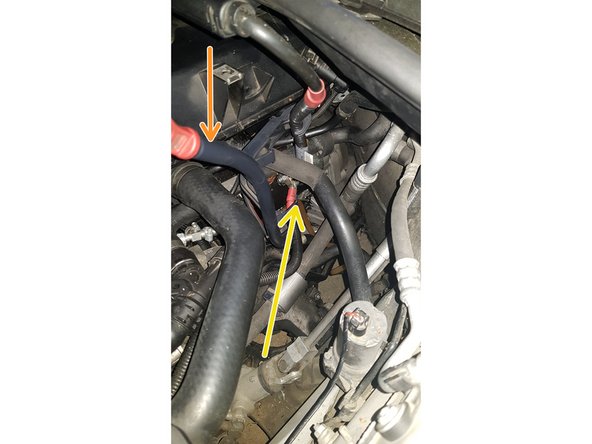

Emplacement démarreur / capteur de vilebrequin
-
Démarreur
-
Capteur de vilebrequin
-
-
-

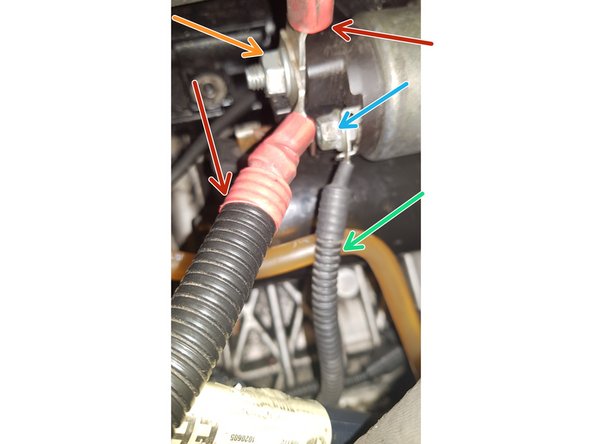

Avec une douille de 13mm retirez l'écrou
-
puis éloignez les 2 câbles.
-
Avec une douille de 10mm retirez l'écrou
-
puis éloignez le câble.
-
-
-

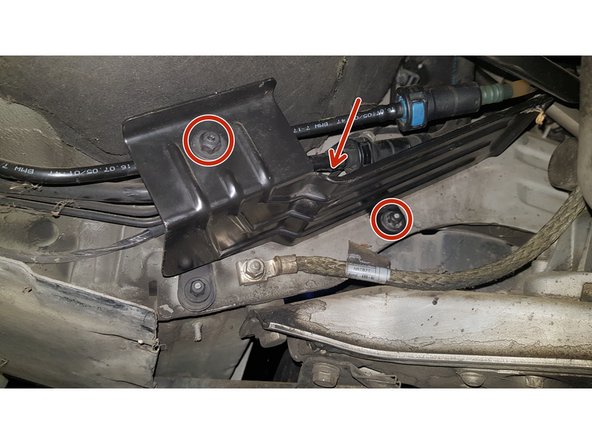

Vous sortirez le démarreur par dessous.
-

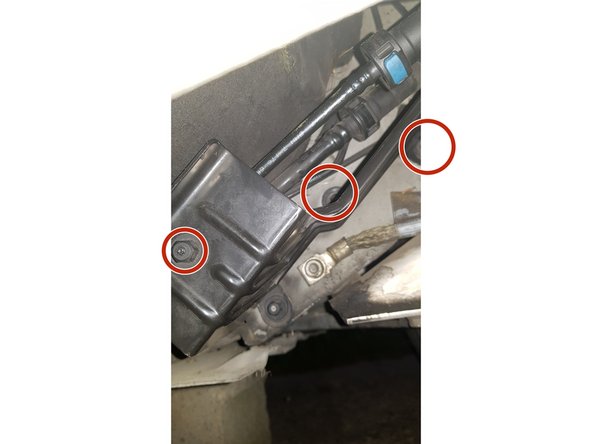

Retirez la plaque protectrice en métal en enlevant les 3 écrous avec une douille de 10mm.
-
-
-

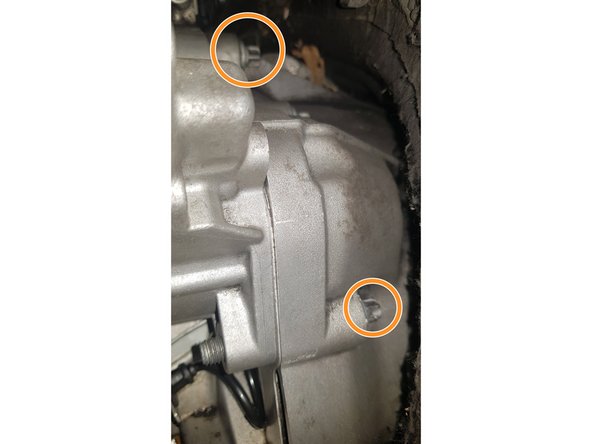

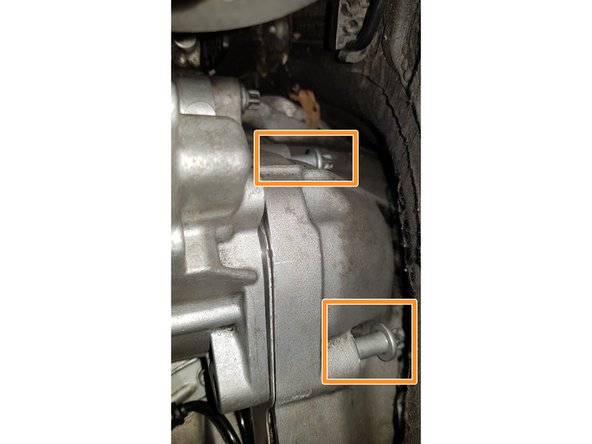

Avec une clé à œil Torx E12 débloquez les 2 vis
-
puis dévissez-les complétement avec une clé à œil à cliquet de 10mm. Si vous avez une clé à œil à cliquet Torx E12 c'est encore mieux.
-

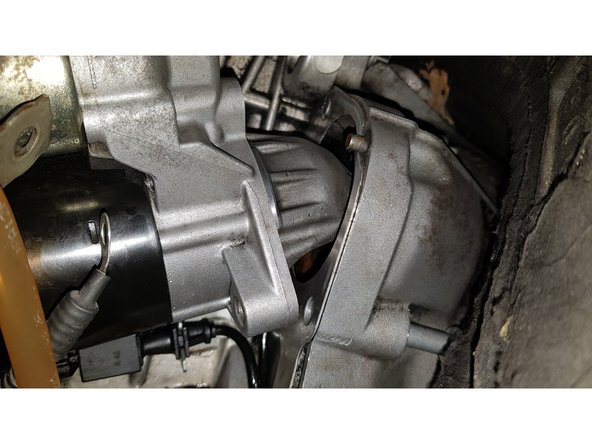

L'accès n'est pas facile et c'est TRES long!
-
Sortez le démarreur par le bas.
-
Veillez à ne pas entailler une conduite de carburant.
-
-
-

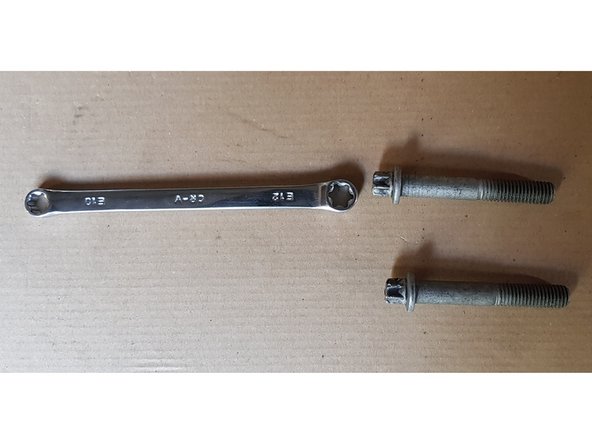

Vous serez contents quand vous les aurez enfin retiré mais c'est encore plus difficile de les remettre.
-
-
-

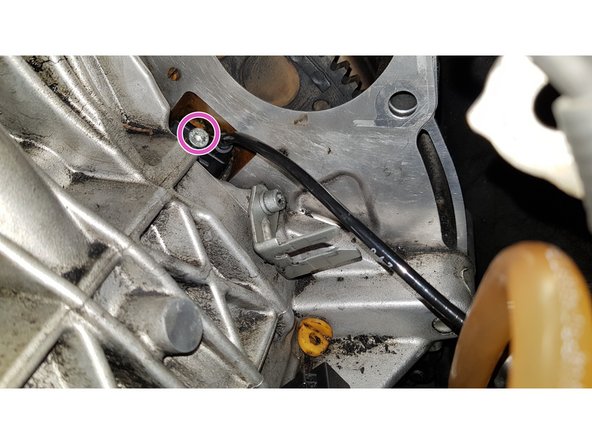

Appuyez sur la languette
-
puis tirez sur la connectique pour débrancher le capteur.
-
Retirez le capteur du support en métal en tirant dessus.
-
Avec une clé BTR 4mm dévissez puis retirez le capteur.
-
-
-

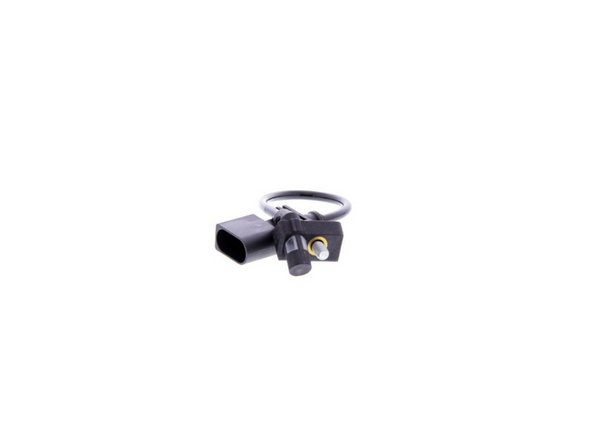

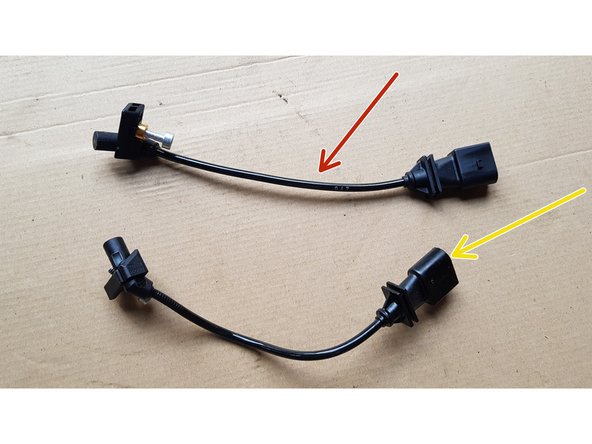

Capteur neuf
-
Ancien capteur
-
Le remontage s'effectue en sens inverse.
-
Bon courage!!!
-
