Introduction
Changement disques et plaquettes avant Volvo S60 2.4D 2009
-
-
Tout d'abord mettre en sécurité la voiture, lever à l'aide d'un cric.
-
Positionnez une chandelle sous la voiture sur un élément en métal dur.
-
-
-
Retirer la goupille métallique de l'étrier de frein.
-
Retirez les 2 capuchons en plastique qui se situent derrière l'étrier.
-
Dévissez à l'aide d'une clé allen de taille 7 les deux vis derrière l'étrier.
-
-
-

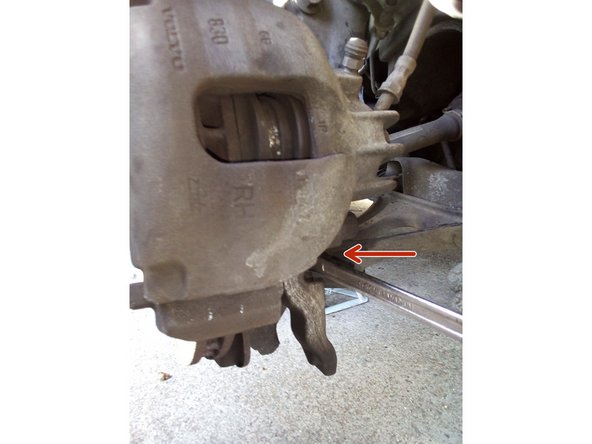

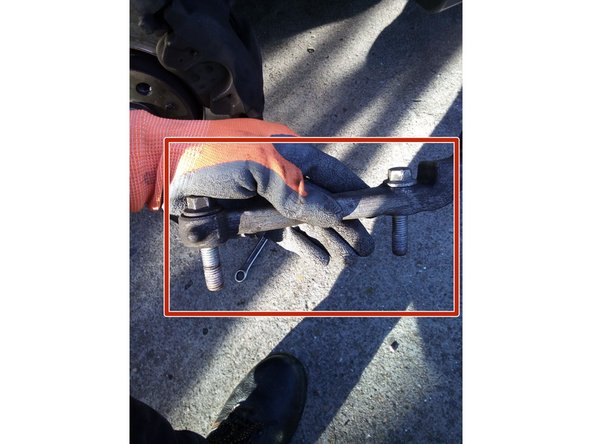

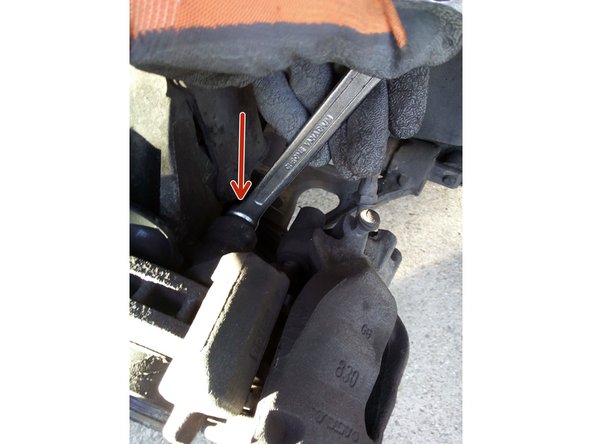

Dévissez les deux vis de la patte de fixation inférieure derrière l'étrier à l'aide d'une clé de 15.
-
-
-

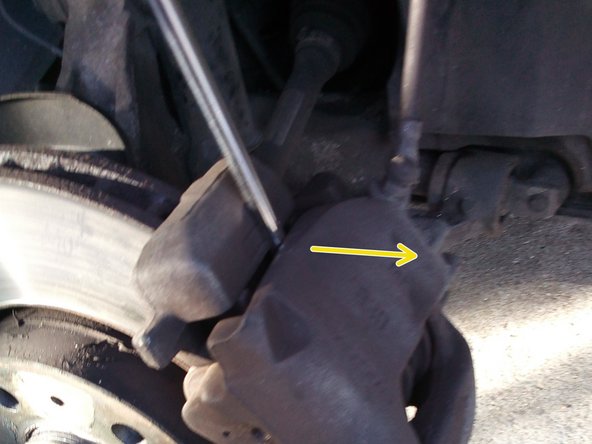

Déboitez l'étrier à l'aide d'un tournevis plat en faisant levier.
-

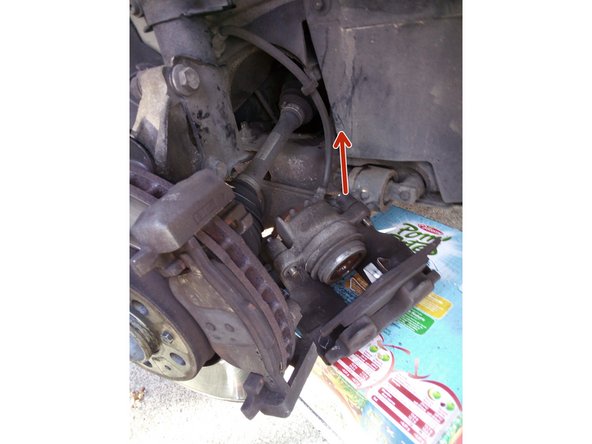

Déposez l'étrier en hauteur et le fixer avec un bout de câble afin de ne pas détériorer le flexible de frein (tuyau relié à l'étrier).
-

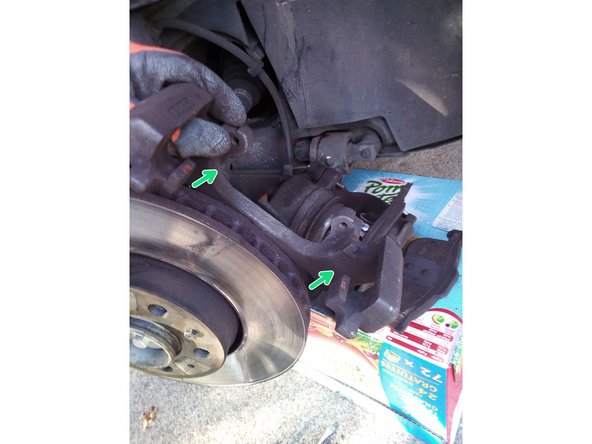

Déposez le support d'étrier (photo n°3)
-
-
-

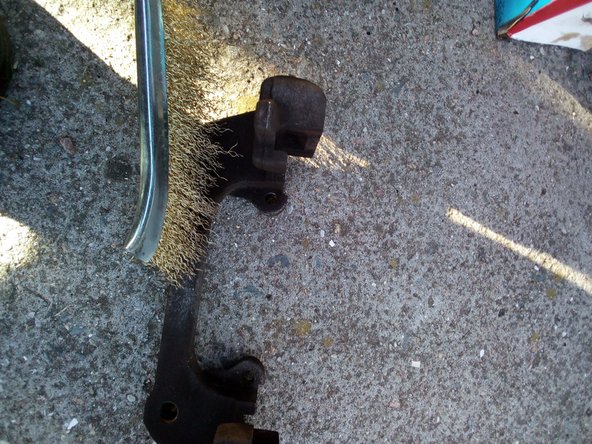

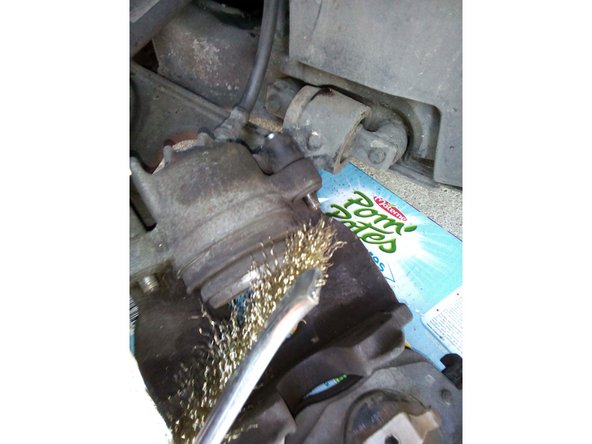

Profitez-en pour nettoyer à l'aide d'une brosse métallique l'étrier et le support.
-
-
-

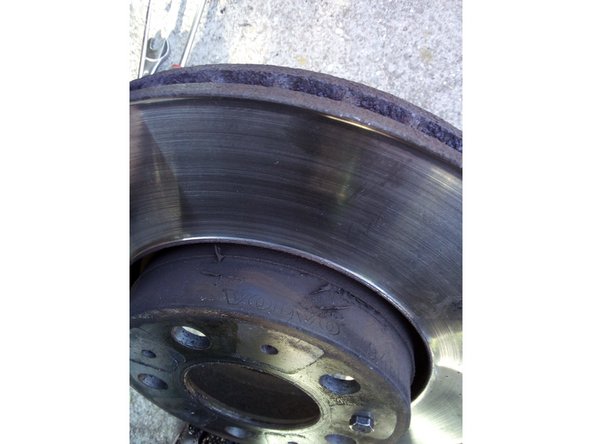

Dévissez la vis qui tient de disque et moyau de la roue à l'aide d'une clé de 10.
-

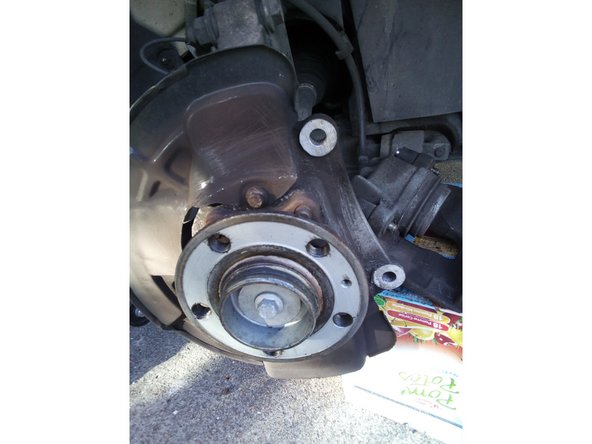

Tirez le disque vers vous.
-
Nettoyez le moyeu.
-
-
-

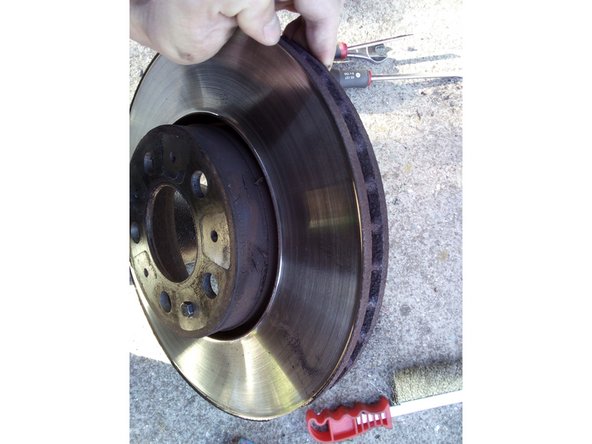

Comparez la taille du disque avec votre nouveau disque, le diamètre doit être identique.
-

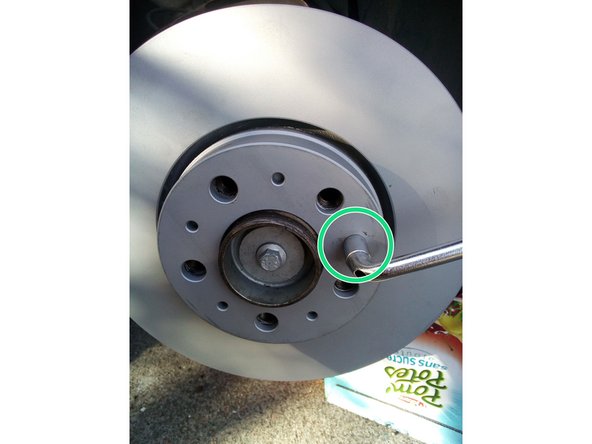

Installer le nouveau disque et le visser à l'aide d'une clé de 10.
-
-
-

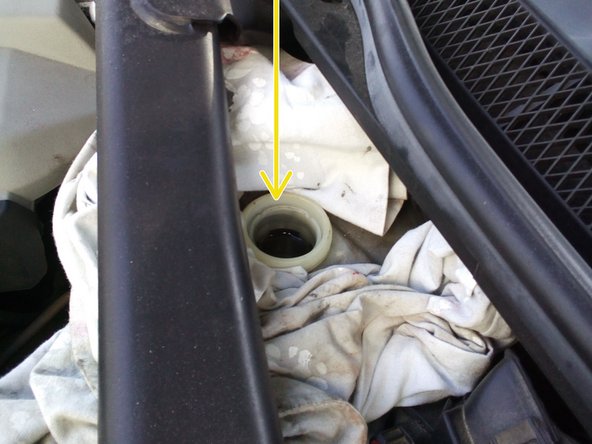

Tout d'abord dévissez le bouchon du bocal de liquide de frein situé sous le capot côté conducteur et protégez à l'aide d'un chiffon tout autour. En effet, en repoussant le piston, le niveau de liquide de frein peut augmenter.
-

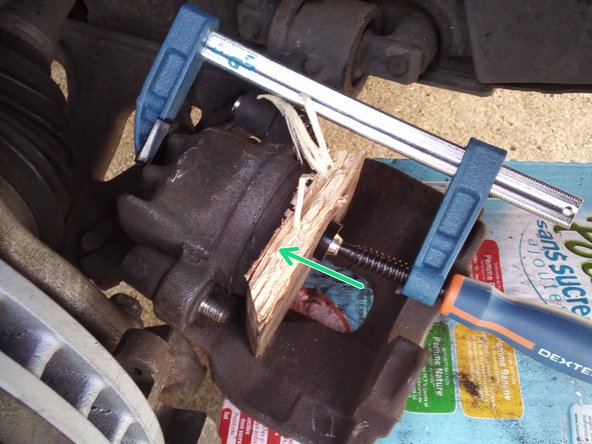

Utilisez un repousse piston où à défaut (comme sur la photo), utilisez un serre-joint avec une petite cale en bois afin de ne pas abimer le piston.
-
-
-

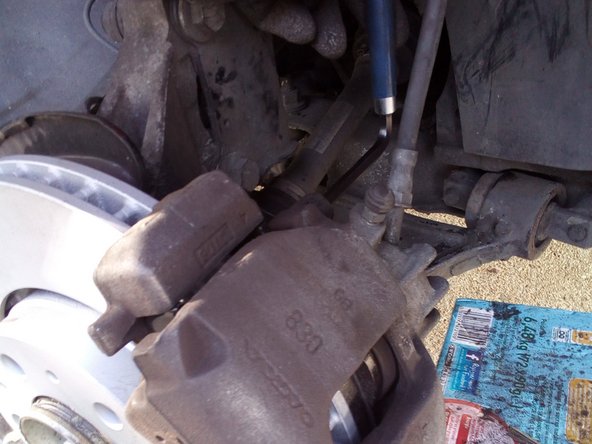

Positionnez le support d'étrier puis la première plaquette qui se pose dessus.
-
Insérez la deuxième plaquette (celle qui dispose de petites broches métalliques) dans le piston (clipsé).
-

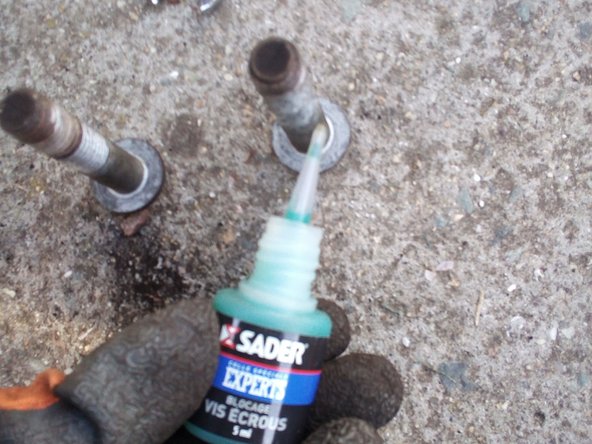

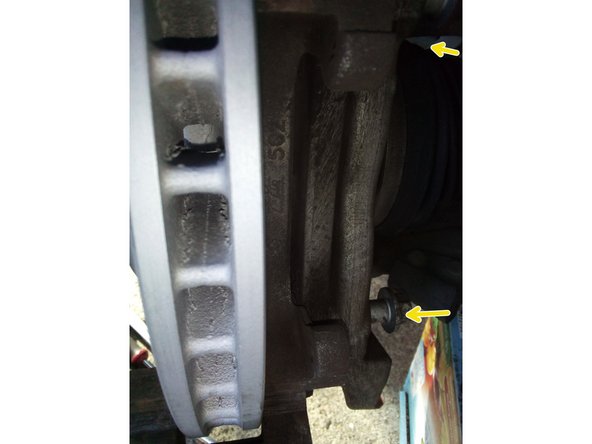

Après nettoyage, mettez du frein-filet sur les boulons du support inférieur et revissez celui-ci. (la partie longue vers le bas)
-
-
-

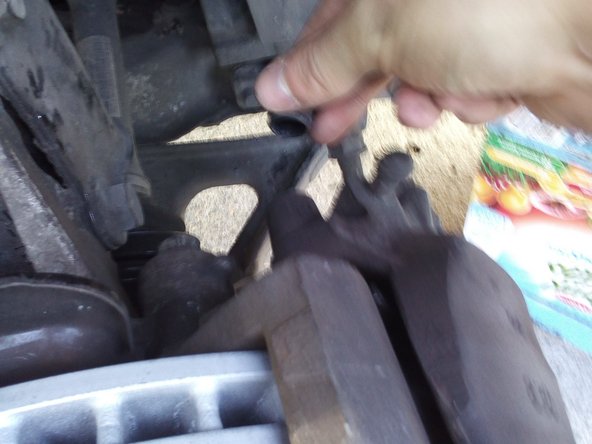

Remetez les capuchons noir en plastique qui protègent les deux vis derrière l'étrier.
-

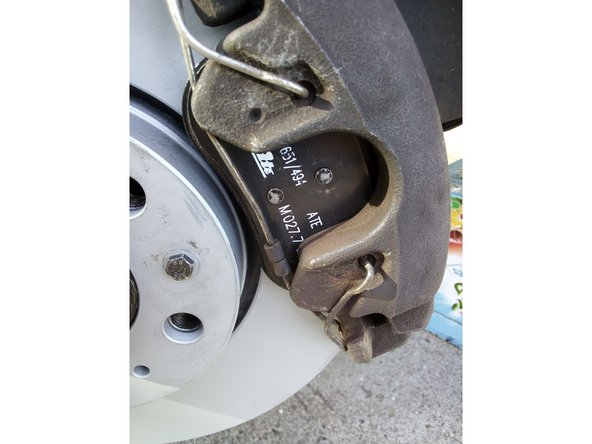

Remettez en place la goupille métallique sur l'étrier. Aidez-vous d'une pince si besoin.
-
Remontez la roue.
-
