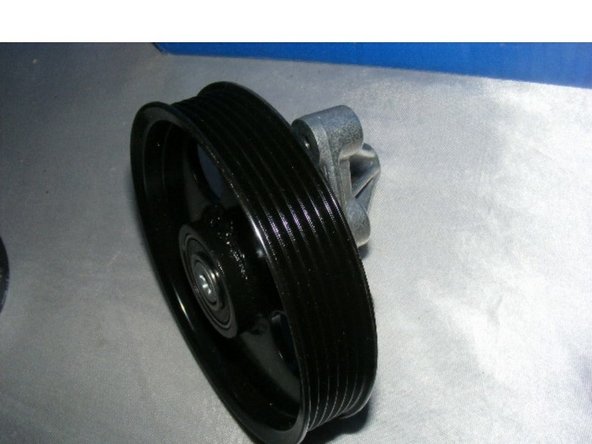

Les Clio 2 sans clim ont un galet de renvoi qui prend la place du compresseur de clim. Le tendeur est manuel sur les modèles inférieur à 2005. Lorsque le roulement se met à couiner, il faut changer le galet enrouleur sous peine de casse.
-
-
Vous aurez besoin de ce type de clé, elle est coudée dans les deux sens, taille 13.
-
Ne jamais faire tourner le moteur sans la courroie d'accessoire.
-
La courroie possède 5 dents et la poulie 6. Il faut laisser le cran libre le plus vers l'intérieur.
-
-
-
Débrancher la cosse moins.
-
Retirer la cosse moins permet de ne pas mettre la batterie en court-circuit si on touche la carrosserie avec un outil.
-
-
-
Lever le véhicule et le sécuriser, j'ai utilisé ici des madriers afin de ne pas plier les bas de caisse.
-
Enlever la roue
-
Enlever les agrafes du pare-boue.
-
Déposer les vis T25
-
Déposer le boulon du pare-choc.
-
Répéter les 3 étapes précédentes de l'autre côté. Vous pouvez maintenant déposer le pare-choc et la calandre en dégrafant chaque côté.
-
Attention au plot de centrage qui se trouve au milieu du pare-choc.
-
-
-
Dévisser le boulon de 16 afin de faciliter l'accès pour plus tard
-
Déposer la masse, attention c'est lourd.
-
-
-
Dévisser les deux boulons de 13 sur le galet tendeur.
-
Ce boulon est dans un trou oblong qui permet de régler le tendeur.
-
Ce boulon est l'axe de rotation du galet tendeur.
-
Déposer la courroie.
-
La courroie est déjà déposé pour faciliter les photos.
-
-
-
Déposer les deux boulons de 13 supérieurs. La clé coudée permet de dévisser celui de gauche et la passant dans un des trous de la poulie.
-
On voit au bout de la flèche un alésage de la poulie qui va permettre de passer la clé. Finir de dévisser à la main car sinon la clé reste bloquée.
-
Effectuer une rotation du galet de renvoi dans le sens de la flèche verte.
-
Déposer le dernier boulon en passant avec un petit cardan par le trou qui est derrière la masse antivribratoire.
-
-
-
Toute courroie déposée doit être changée.
-
Les boulons du tendeur ne doivent pas être resserrés.
-
Repose dans le sens inverse. Les boulons ne peuvent pas être serrés au couple spécifié car la clé dynamomètrique ne passe pas.
-
-
-
Se fabriquer l'outil mot.1638 avec une tige filetée, une rondelle et un écrou long.
-
Le mettre en place comme sur la photo et commencer à serrer.
-
Utiliser un système de mesure pour atteindre 233hz +/-5. Il faut mesurer sur le brin le plus long.(Ici un smartphone avec une appli pour la musique)
-
Serrer les deux boulons du galet tendeur.
-
-
-
Faire deux tours de vilbrequin dans le sens horaire. Contrôler si tout va bien.
-
-
-
Repose des éléments dans le sens inverse.
-
