Introduction

Tutoriel pour changer rapidement et simplement le filtre habitacle d'une suzuki swift II 1.3i. Ce filtre se trouve derrière la boite à gants.

  1. Le filtre d'habitacle se trouve derrière la boite à gants Localiser la boite à gants. Tirer vers soi la trappe d'ouverture de la boite à gants afin de l'ouvrir. Enlever les effets personnels présents pour plus de facilité lors de la manipulation
    • Le filtre d'habitacle se trouve derrière la boite à gants

    • Localiser la boite à gants.

    • Tirer vers soi la trappe d'ouverture de la boite à gants afin de l'ouvrir. Enlever les effets personnels présents pour plus de facilité lors de la manipulation

  2. Aucun outil n'est nécessaire Exercer une forte pression vers l'intérieur du côté droit de la boite à gants. Il y a au bout une petite butée en caoutchouc qu'il faut passer afin de la de-clipser Exercer une forte pression vers l'intérieur du côté gauche de la boite à gants. Il y a également une petite butée en caoutchouc qu'il faut passer pour la de-clipser
    • Aucun outil n'est nécessaire

    • Exercer une forte pression vers l'intérieur du côté droit de la boite à gants. Il y a au bout une petite butée en caoutchouc qu'il faut passer afin de la de-clipser

    • Exercer une forte pression vers l'intérieur du côté gauche de la boite à gants. Il y a également une petite butée en caoutchouc qu'il faut passer pour la de-clipser

    • Une fois que les deux côtés sont déclipsés, la boite à gants s'abaisse et laisse entrevoir le lieu où se trouve le filtre d'habitacle

  3. Le filtre d'habitacle se trouve derrière se cache
    • Le filtre d'habitacle se trouve derrière se cache

  4. Enlever le cache du filtre d'habitacle, en le dé-clipsant du côté droit Dé-clipsez également le côté gauche pour libérer le couvercle et accéder au filtre d'habitacle Dé-clipsez également le côté gauche pour libérer le couvercle et accéder au filtre d'habitacle
    • Enlever le cache du filtre d'habitacle, en le dé-clipsant du côté droit

    • Dé-clipsez également le côté gauche pour libérer le couvercle et accéder au filtre d'habitacle

  5. Bien regarder le sens des indications de l'ancien filtre d'habitacle afin par la suite de repositionner le nouveau dans le même sens Retirer l'ancien filtre d'habitacle en le tirant vers soi Retirer l'ancien filtre d'habitacle en le tirant vers soi
    • Bien regarder le sens des indications de l'ancien filtre d'habitacle afin par la suite de repositionner le nouveau dans le même sens

    • Retirer l'ancien filtre d'habitacle en le tirant vers soi

  6. Vérifier la correspondance entre l'ancien et le nouveau filtre d'habitacle ( longueur, épaisseur...) Réintroduire le nouveau filtre d'habitacle en tenant compte du sens des indications noté au préalable

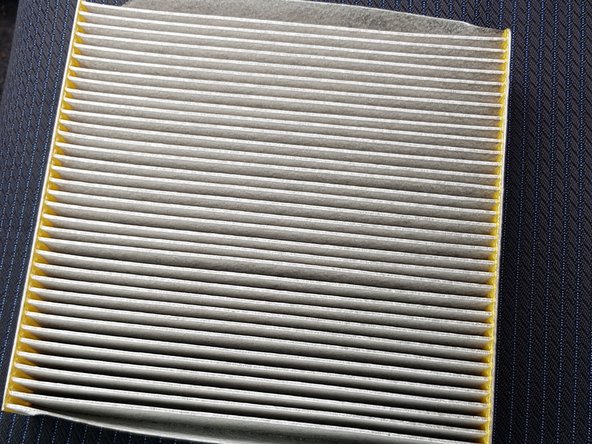

    • Vérifier la correspondance entre l'ancien et le nouveau filtre d'habitacle ( longueur, épaisseur...)

    • Réintroduire le nouveau filtre d'habitacle en tenant compte du sens des indications noté au préalable

  7. Repositionner le cache de l'habitacle devant la boite, puis exercer une légère pression du côté droit afin de la reclipser Réitérer l'opération du côté gauche afin de le reclipser
    • Repositionner le cache de l'habitacle devant la boite, puis exercer une légère pression du côté droit afin de la reclipser

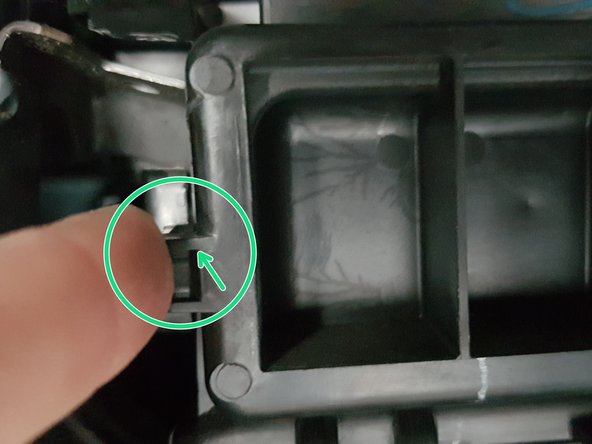

    • Réitérer l'opération du côté gauche afin de le reclipser

  8. Saisir la boite à gants et la remonter délicatement vers le haut Exercer une forte pression vers l'intérieur du côté droit de la boite à gants afin de permettre à la petite butée en caoutchouc de se reclipser à l'intérieur Exercer enfin une forte pression vers l'intérieur du côté gauche de la boite à gants afin de permettre à la petite butée en caoutchouc de se re-clipser à l'intérieur
    • Saisir la boite à gants et la remonter délicatement vers le haut

    • Exercer une forte pression vers l'intérieur du côté droit de la boite à gants afin de permettre à la petite butée en caoutchouc de se reclipser à l'intérieur

    • Exercer enfin une forte pression vers l'intérieur du côté gauche de la boite à gants afin de permettre à la petite butée en caoutchouc de se re-clipser à l'intérieur

  9. Fermer la boite à gants en tirant vers soi sur la trappe d'ouverture de celle-ci Fermer la boite à gants en tirant vers soi sur la trappe d'ouverture de celle-ci
    • Fermer la boite à gants en tirant vers soi sur la trappe d'ouverture de celle-ci
