Introduction

Faite chauffer le moteur avant la vidange

  1. Localisé le filtre à air Localisé le filtre à air Localisé le filtre à air
    • Localisé le filtre à air

  2. Dévisser les 4 vis cruciforme Ouvrir la boite à air Ouvrir la boite à air
    • Dévisser les 4 vis cruciforme

    • Ouvrir la boite à air

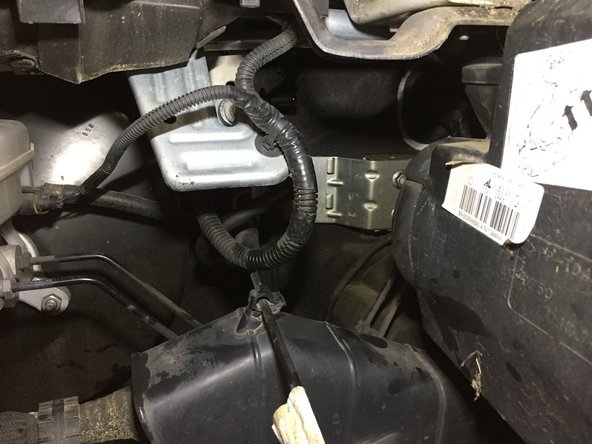

  3. Retirer le filtre à air Retirer le filtre à air
    • Retirer le filtre à air

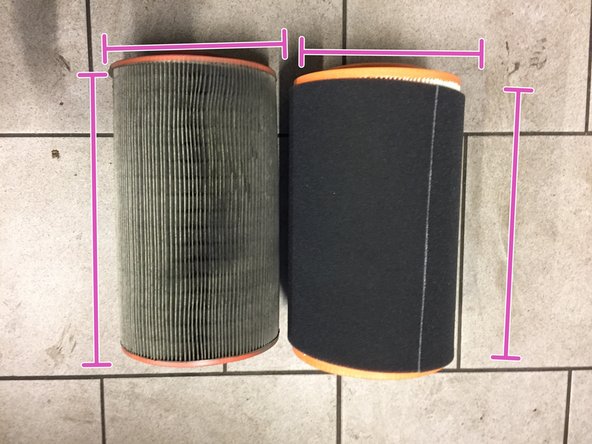

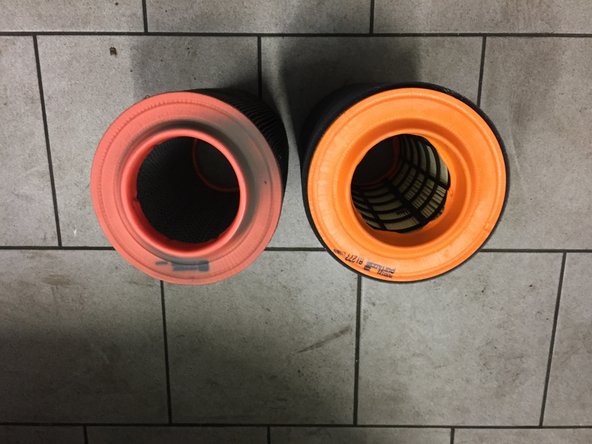

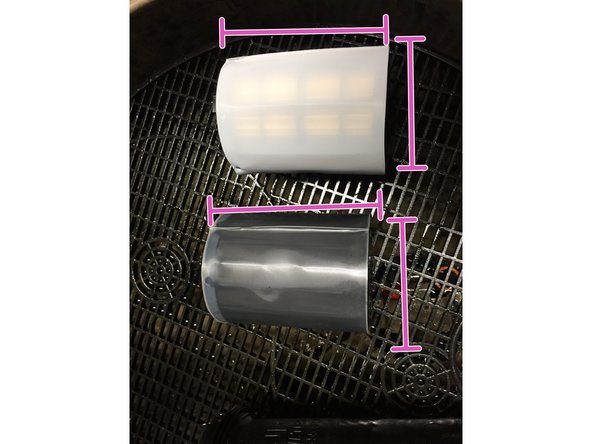

  4. Vérifier la correspondance entre l'ancien et le nouveau filtre à air Vérifier la correspondance entre l'ancien et le nouveau filtre à air
    • Vérifier la correspondance entre l'ancien et le nouveau filtre à air

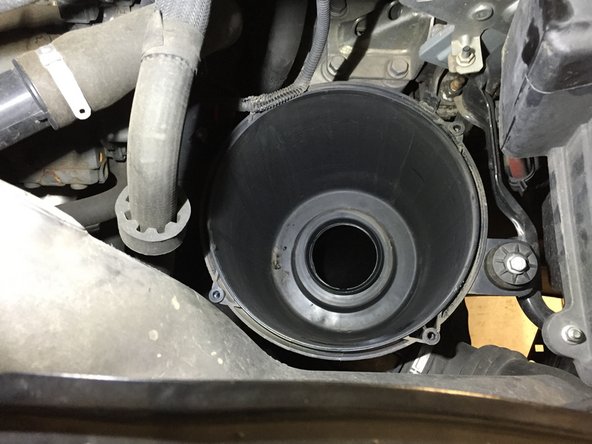

  5. Installer le nouveau filtre Fermer la boite à air Serre les 4 vis cruciforme
    • Installer le nouveau filtre

    • Fermer la boite à air

    • Serre les 4 vis cruciforme

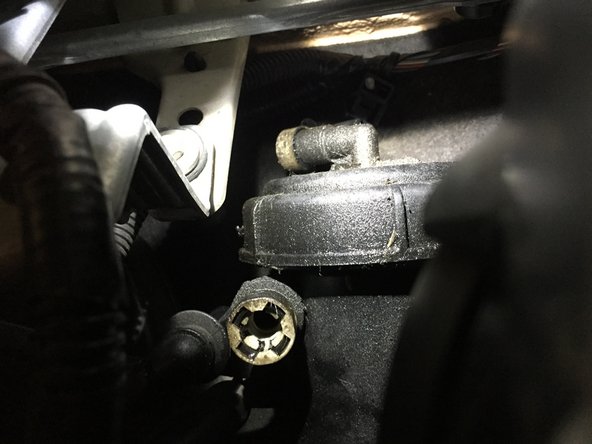

  6. Débrancher les deux durites de carburant Débrancher les deux durites de carburant
    • Débrancher les deux durites de carburant

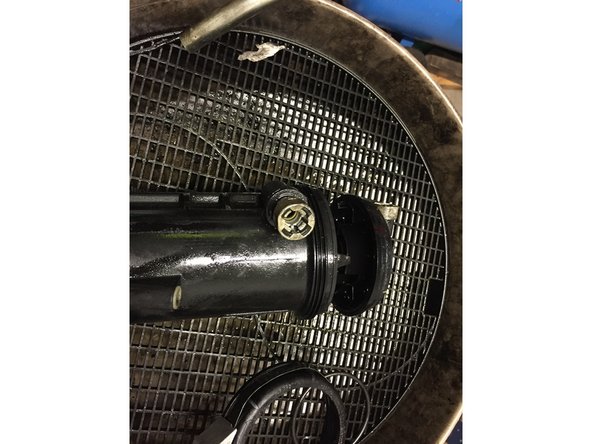

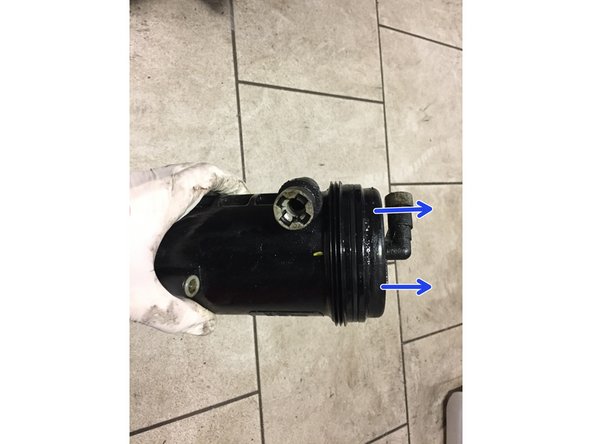

  7. A l'aide de la clé a sangle desserrer le filtre ouvrir le filtre ouvrir le filtre
    • A l'aide de la clé a sangle desserrer le filtre

    • ouvrir le filtre

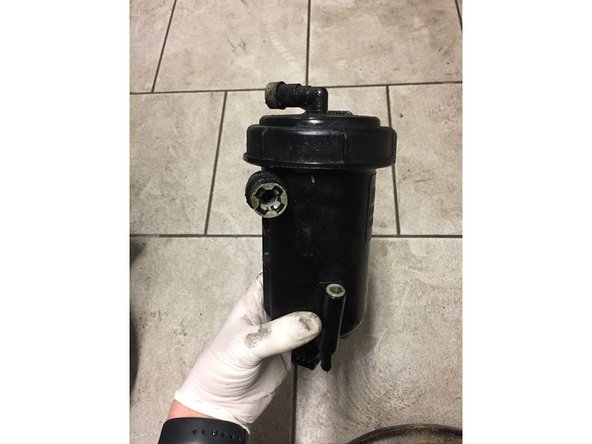

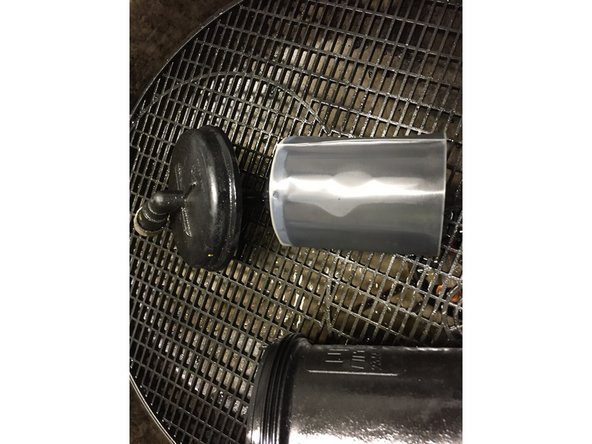

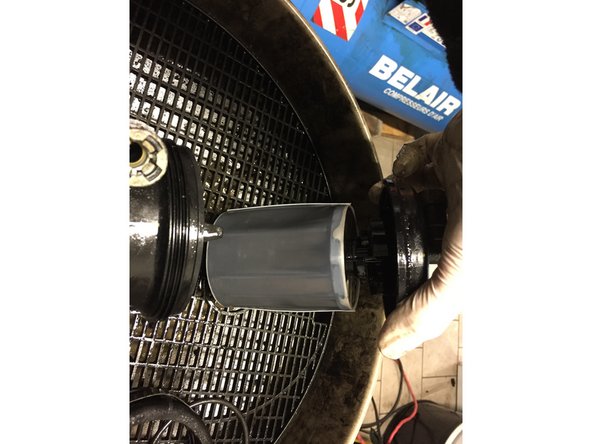

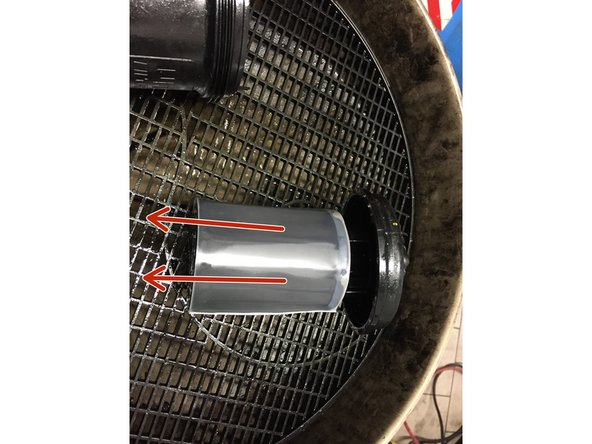

  8. Retirer le filtre à carburant Retirer le filtre à carburant Retirer le filtre à carburant
    • Retirer le filtre à carburant

  9. Vérifier la correspondance entre l'ancien et le nouveau filtre Vérifier la correspondance entre l'ancien et le nouveau filtre
    • Vérifier la correspondance entre l'ancien et le nouveau filtre

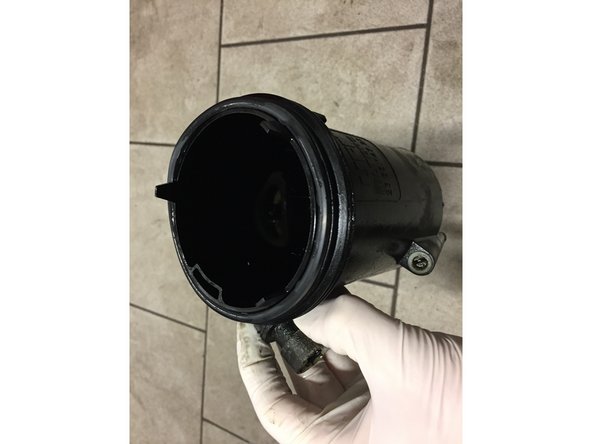

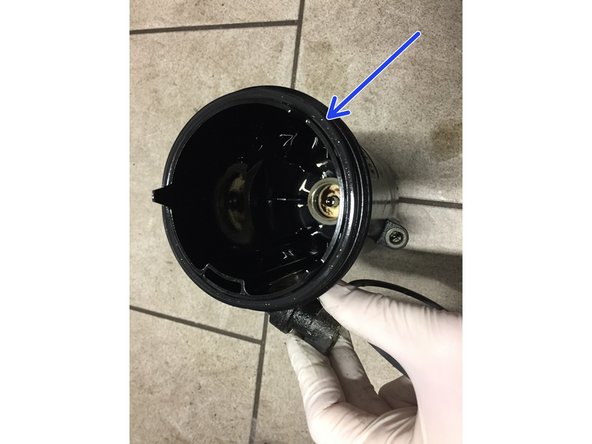

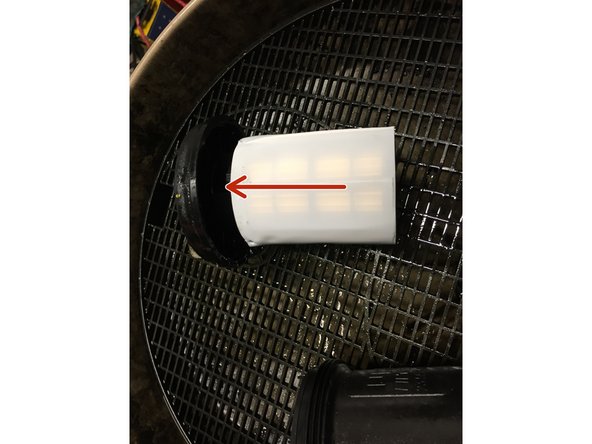

  10. Monter le nouveau filtre Remplacer le joint Remplacer le joint
    • Monter le nouveau filtre

    • Remplacer le joint

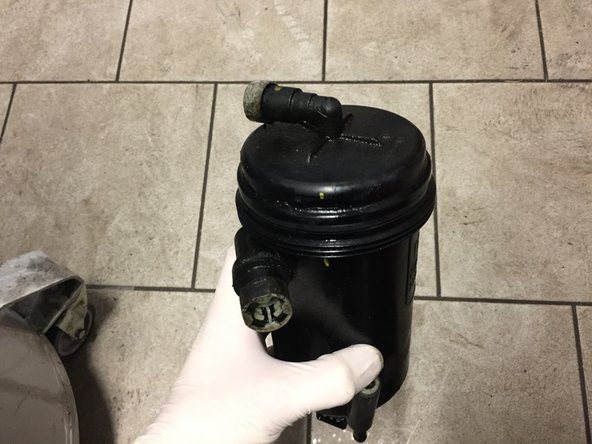

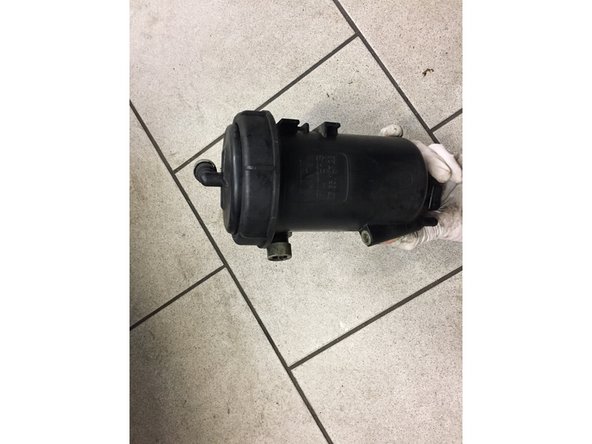

  11. Monter le nouveau filtre* Serrer le à l'aide de la clé à sangle Serrer le à l'aide de la clé à sangle
    • Monter le nouveau filtre*

    • Serrer le à l'aide de la clé à sangle

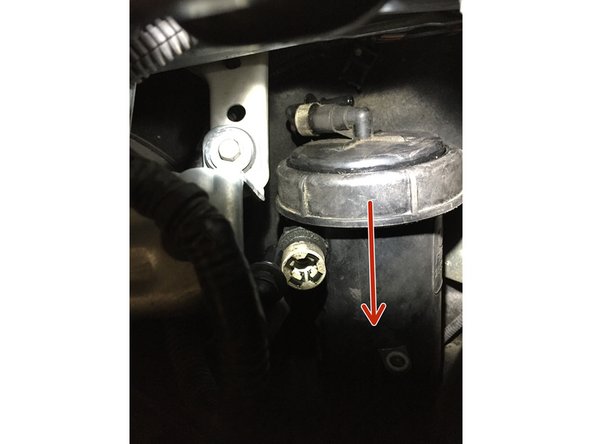

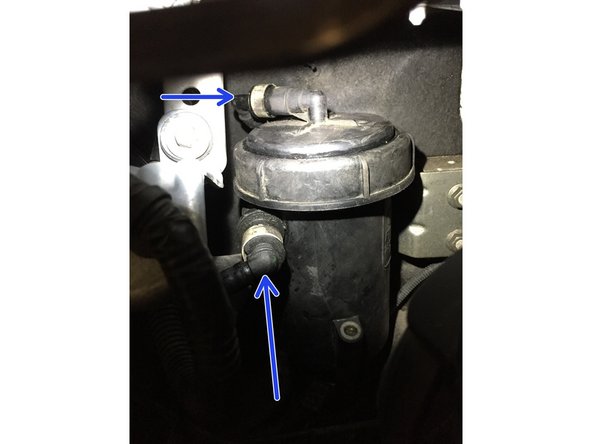

  12. Remettre le filtre Rebrancher les durites de carburant Mettre le contact plusieurs fois pour purger le circuit de carburant
    • Remettre le filtre

    • Rebrancher les durites de carburant

    • Mettre le contact plusieurs fois pour purger le circuit de carburant

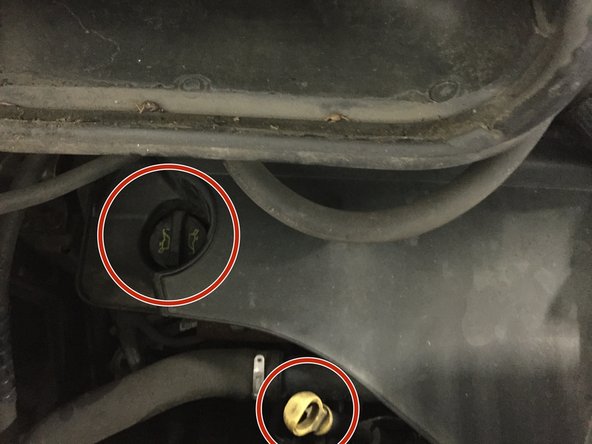

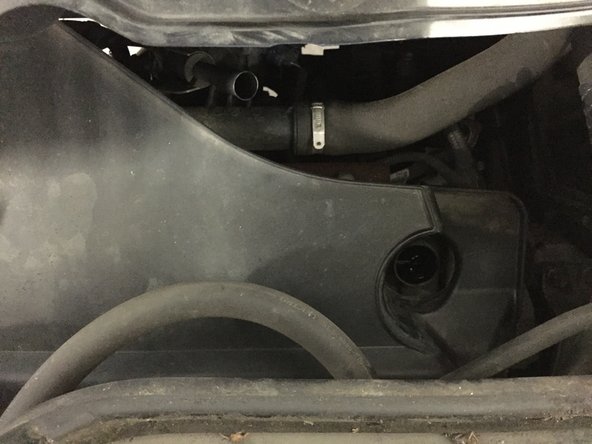

  13. Retirer le bouchon de remplissage et la jauge a huile Retirer le bouchon de remplissage et la jauge a huile Retirer le bouchon de remplissage et la jauge a huile
    • Retirer le bouchon de remplissage et la jauge a huile

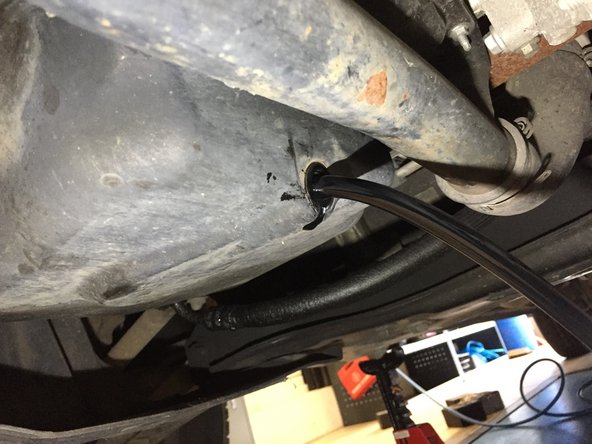

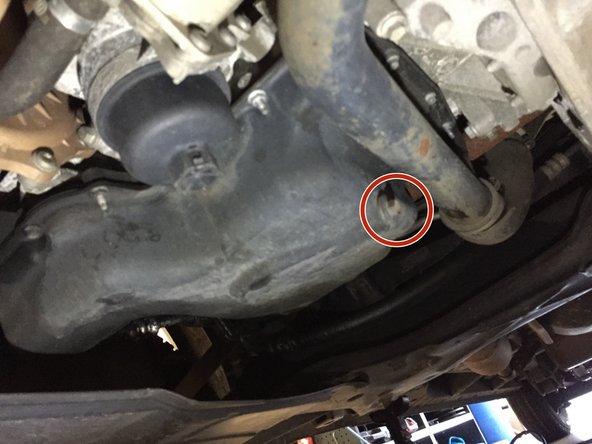

  14. Placer le bac de vidange sous le moteur A l'aide de la clé de 13 dévisser le bouchon de vidange A l'aide de la clé de 13 dévisser le bouchon de vidange
    • Placer le bac de vidange sous le moteur

    • A l'aide de la clé de 13 dévisser le bouchon de vidange

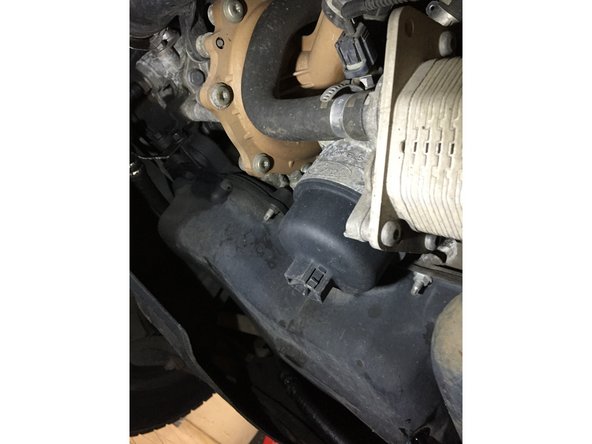

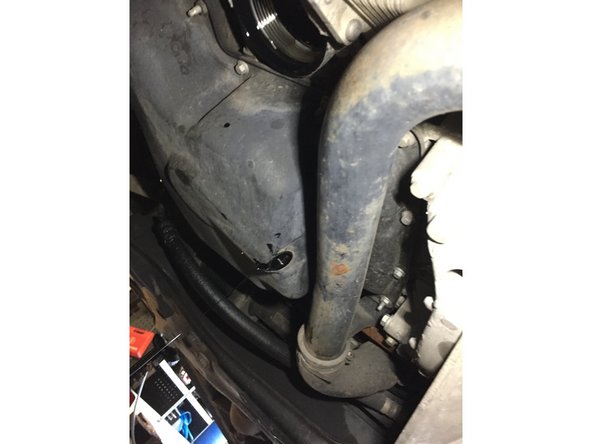

  15. A l'aide du cliquet de de la douille de 27 desserrer le filtre à huile Retirer le filtre à huile Retirer le filtre à huile
    • A l'aide du cliquet de de la douille de 27 desserrer le filtre à huile

    • Retirer le filtre à huile

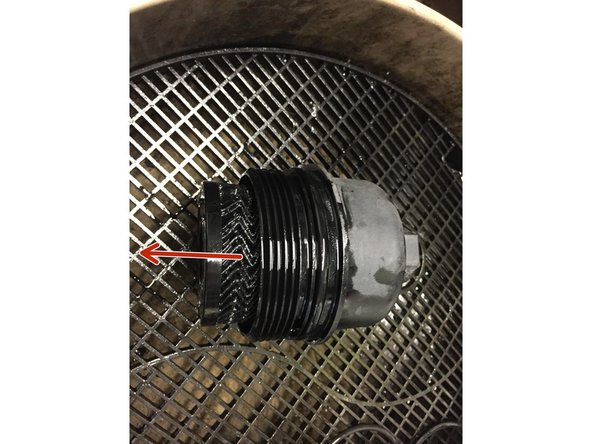

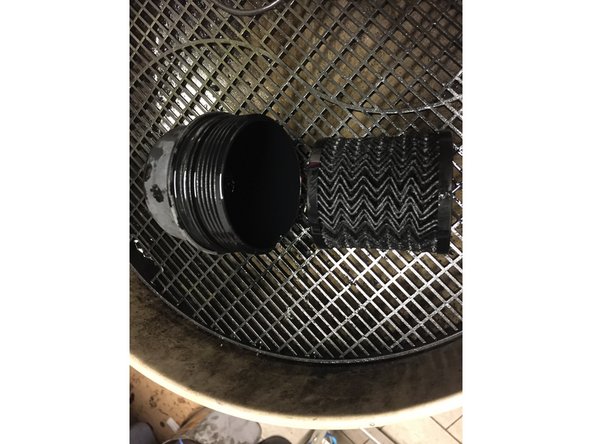

  16. Retirer l'ancien filtre Retirer l'ancien filtre
    • Retirer l'ancien filtre

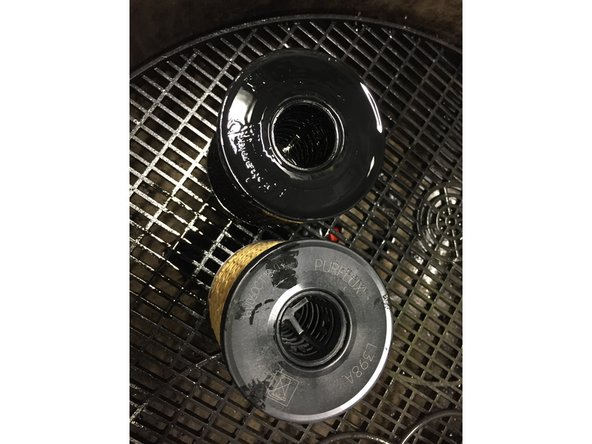

  17. Vérifier la correspondance entre l'ancien et le nouveau filtre Vérifier la correspondance entre l'ancien et le nouveau filtre
    • Vérifier la correspondance entre l'ancien et le nouveau filtre

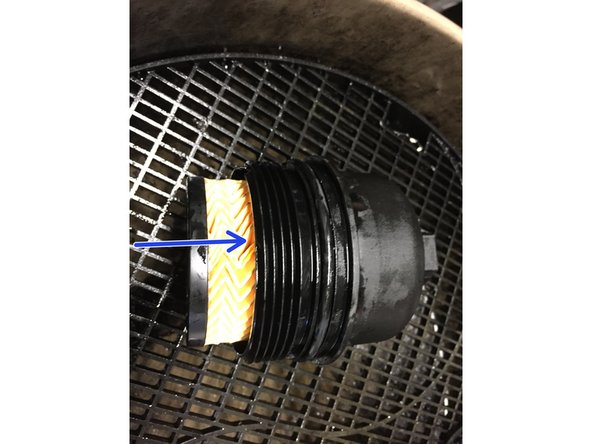

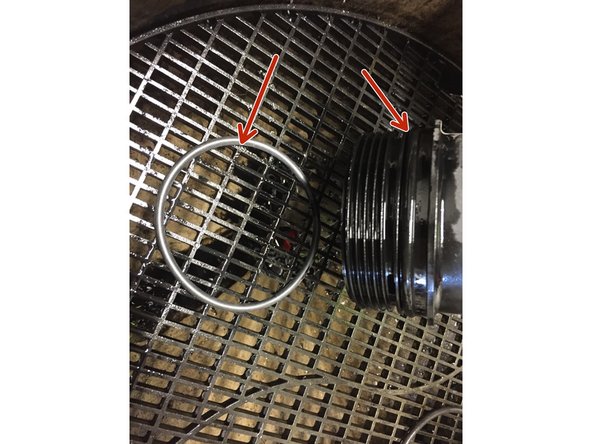

  18. Remplacer le joint de vidange Monter le nouveau filtre
    • Remplacer le joint de vidange

    • Monter le nouveau filtre

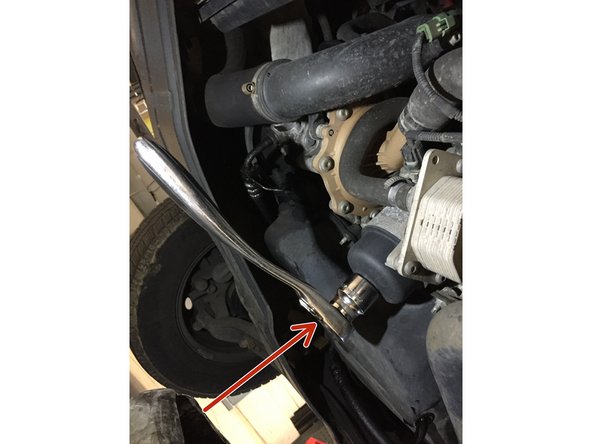

  19. Remonter le filtre à huile Serrer le à l'aide du cliquet et de la douille de 27 Serrer le à l'aide du cliquet et de la douille de 27
    • Remonter le filtre à huile

    • Serrer le à l'aide du cliquet et de la douille de 27

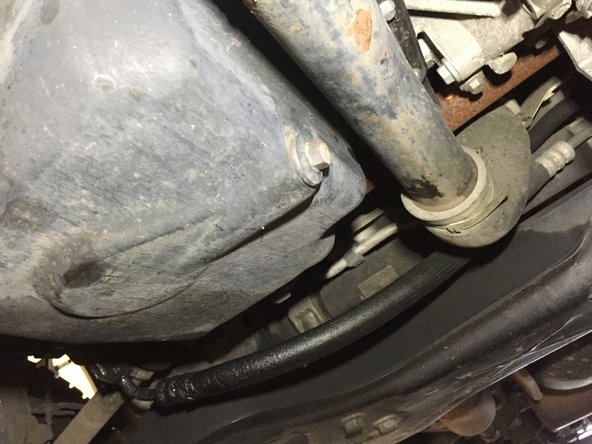

  20. Remettre le bouchon Serrer le à l'aide de la clé plate de 13
    • Remettre le bouchon

    • Serrer le à l'aide de la clé plate de 13

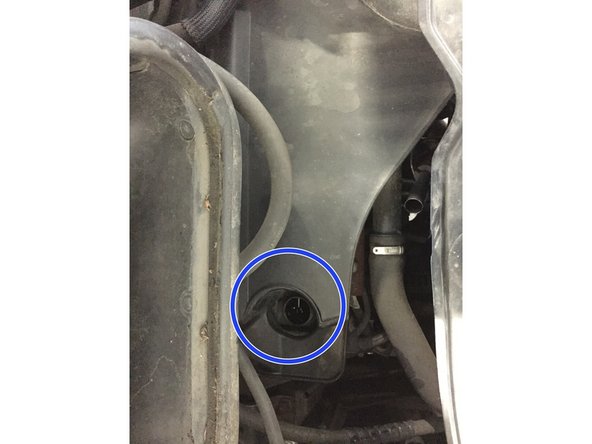

  21. Verser l'huile dans le moteur par l'orifice de remplissage Verifier le nivrau
    • Verser l'huile dans le moteur par l'orifice de remplissage

    • Verifier le nivrau

    • NE PAS DEPASSER LE NIVEAU MAX

    • Remettre la jauge et le bouchon de remplissage
