Triangle suspension supérieur

Rédigé par : Elodie Charpentier (et un autre contributeur)
  • Commentaires : 0
  • Favoris : 0
  • Réparations terminées : 1

Difficulté

Modérée

Étapes

7

Temps nécessaire

02:00:00

Sections

1

Drapeaux

2

Tutoriel complet

Tutoriel complet

Ce tutoriel contribué par la communauté est complet et prêt pour l'examen de l'équipe Oscaro.

Ce tutoriel a été créé par la communauté

Ce tutoriel a été créé par la communauté

User contributed

Introduction

Le triangle de suspension est le composant qui relie le moyeu de roue au châssis d'un véhicule ; c'est un élément déterminant pour sa tenue de route.

  1. Placer un cric sous la voiture

    • Placer un cric sous la voiture

    • Retirer la roue

    Modifier

  2. Enlever l'écrou de la rotule Décoller la rotule avec un extracteur

    • Enlever l'écrou de la rotule

    • Décoller la rotule avec un extracteur

    Modifier

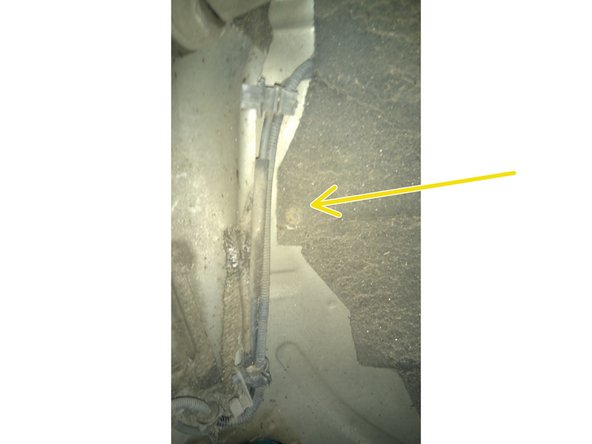

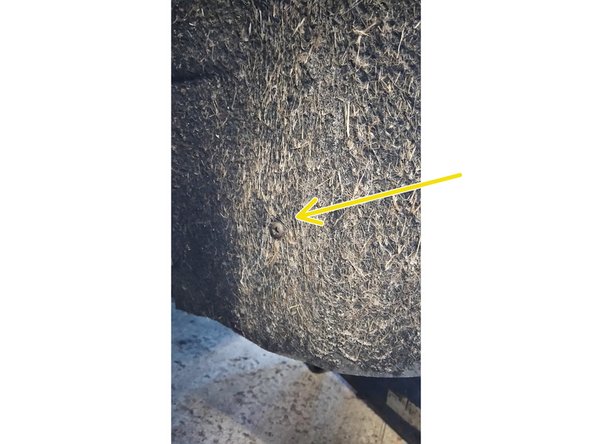

  3. Enlever les vis du pare-boue pour un meilleur accès à la vis du triangle supérieur Enlever les vis du pare-boue pour un meilleur accès à la vis du triangle supérieur

    • Enlever les vis du pare-boue pour un meilleur accès à la vis du triangle supérieur

    Modifier

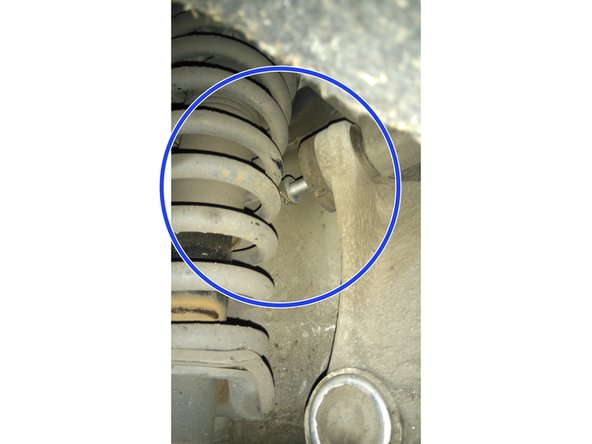

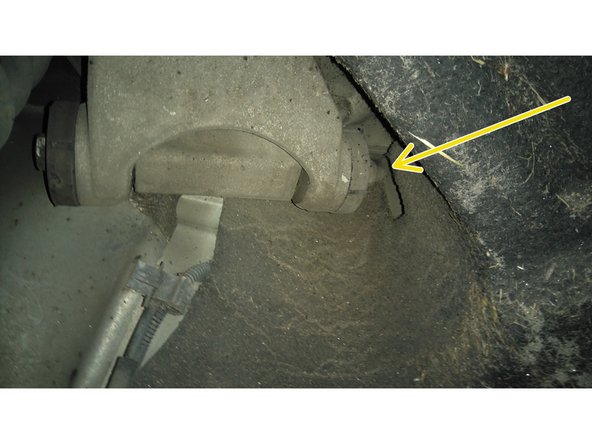

  4. Débloquer la vis Attention elle tape contre l'amortisseur

    • Débloquer la vis

    • Attention elle tape contre l'amortisseur

    Modifier

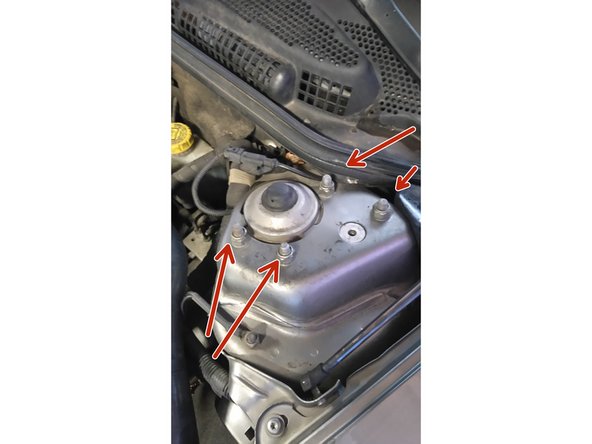

  5. Pour descendre l'amortisseur, débloquer les 4 vis dans le compartiment moteur Débloquer la barre stabilisatrice Retirer l'axe sur la fourchette inférieure sous suspension

    • Pour descendre l'amortisseur, débloquer les 4 vis dans le compartiment moteur

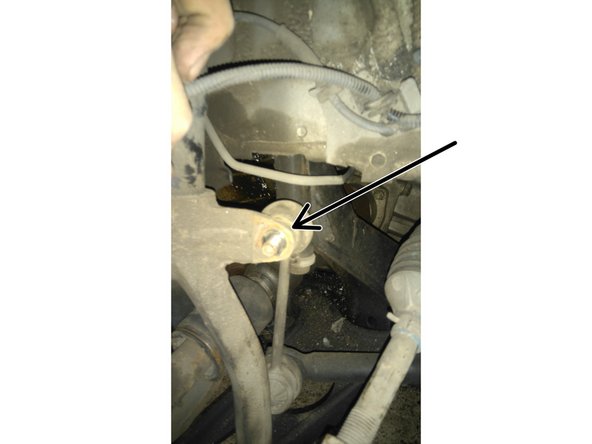

    • Débloquer la barre stabilisatrice

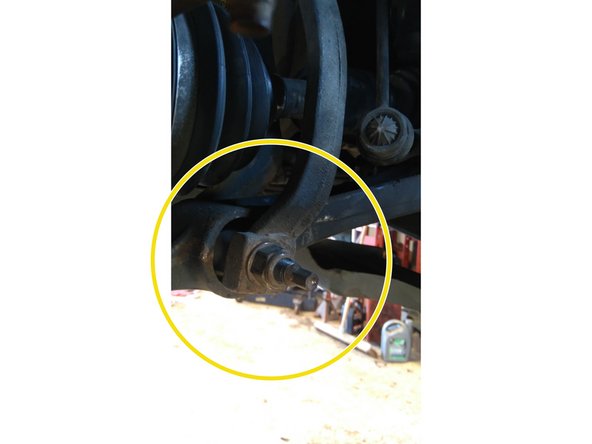

    • Retirer l'axe sur la fourchette inférieure sous suspension

    Modifier

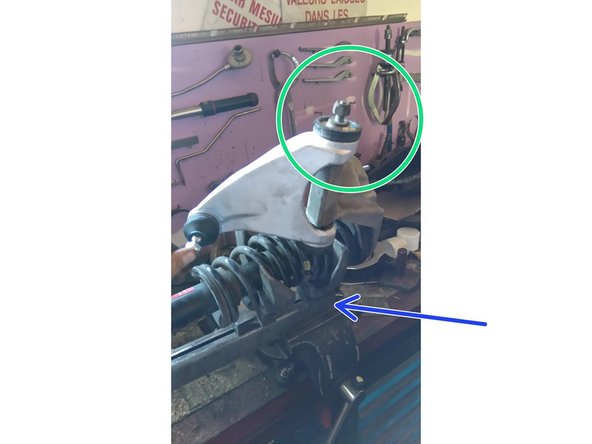

  6. Dépose de l'ensemble sur un établi

    • Dépose de l'ensemble sur un établi

    • Compresser l'amortisseur

    • Retirer la vis et remplacer le triangle

    Modifier

    • Faire l'opération en sens inverse

    • Remonter l'ensemble amortisseur/triangle de suspension

    • Fourchette inférieure

    • Biellette stabilisatrice

    • Rotule supérieure

    • Roue

    Modifier
