Changer la rotule intérieure et direction Droite et Gauche sur Renault Mégane 2

Rédigé par : sebastienherbomel (et 4 autres contributeurs)

Commentaires : 19
Favoris : 0
Réparations terminées : 11

Changer la rotule intérieure et direction Droite et Gauche sur Renault Mégane 2

Difficulté

Modérée

Étapes

Temps nécessaire

02:00:00 - 03:00:00

Introduction

Tutoriel réalisé sut Renault Megane 2 1.5 dCi 106cv

Suite au CT de notre Mégane 2 estate de 2008, le contrôleur m'a informé d'un jeu naissant sur la direction du véhicule présentant 235000 kms.

Donc c'est parti, suite à la commande de pièce et leur réception, aujourd'hui c'est le montage.

Tools

Clé dynamométrique

40-220 N.m

Afficher

Parts

Étape 1 Démontage de la rotule intérieure.

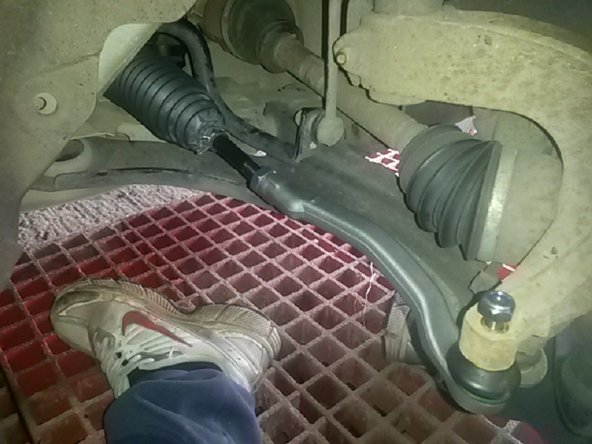

Dans le cadre rouge il y a le collier de maintien du soufflet de protection.

Couper ce collier, un autre est fourni avec le nouveau soufflet.

Sortir le soufflet après avoir enlever le collier sur l'axe de la rotule.

Dans le cadre rouge il y a le collier de maintien du soufflet de protection.
Couper ce collier, un autre est fourni avec le nouveau soufflet.
Sortir le soufflet après avoir enlever le collier sur l'axe de la rotule.
La sphère de la rotule sur le véhicule ne possède pas de méplats pour y positionner une clef.
Il faut donc utiliser un extracteur tulipe avec la clef à cliquet pour l'extraire.

Étape 2 Remontage de la rotule de direction.

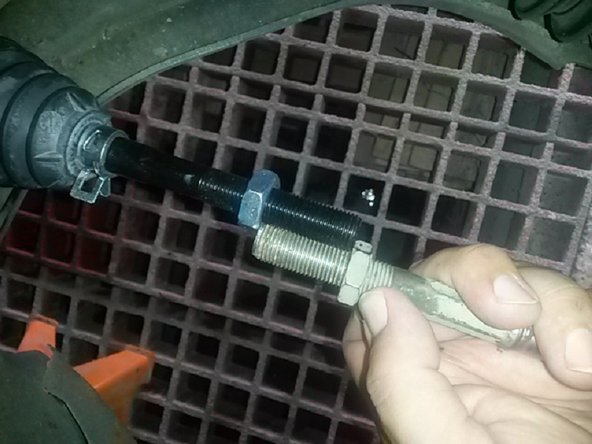

Vissage de l'écrou sur l'axe de la rotule.

Pré-positionnement de l'écrou en utilisant la position de l'ancien écrou sur la rotule démontée.

Remise en place de la rotule dans le trou du moyeu et resserrage de l'ensemble.

Vissage de l'écrou sur l'axe de la rotule.
Pré-positionnement de l'écrou en utilisant la position de l'ancien écrou sur la rotule démontée.
Remise en place de la rotule dans le trou du moyeu et resserrage de l'ensemble.
Remise en place de la roue.
Remise en place des 4 goujons.
Descente du véhicule et blocage des goujons de roue.
Recommencer les étapes de 3 à 10 pour le coté gauche.
