Rédigé par : sebastienherbomel (et 2 autres contributeurs)

Commentaires : 4
Favoris : 1
Réparations terminées : 3

Difficulté

Modérée

Étapes

Temps nécessaire

02:00:00

Tools

Parts

Étape 1 Déballage des nouveaux disques.

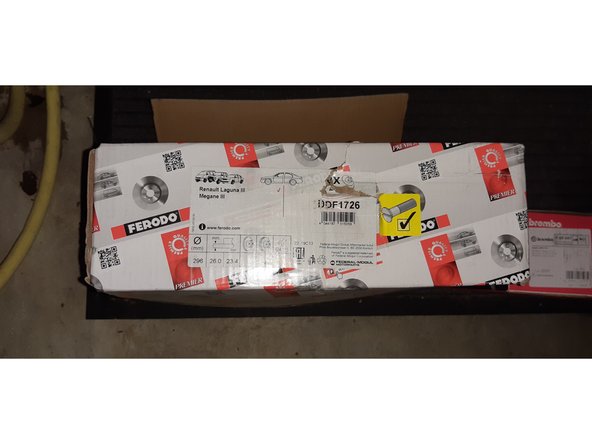

Références des disques achetés chez Oscaro.

Références des disques achetés chez Oscaro.

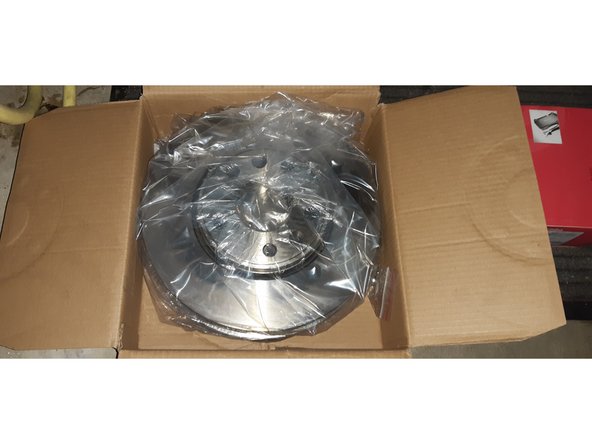

Ouverture de la boite.

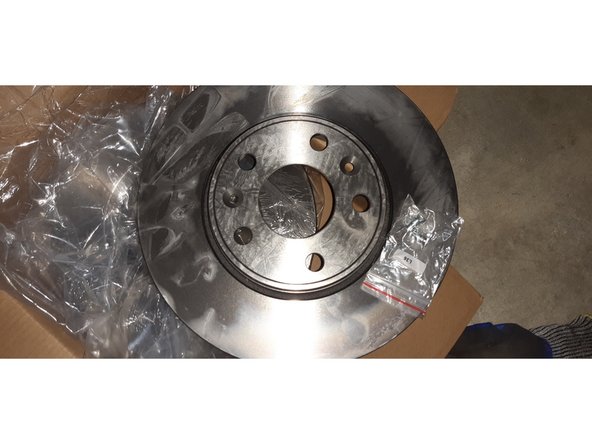

Déballage d'un disque.

Étape 2 Comparaison des disques.

Inscription sur le disque : épaisseur mini 23.4 mm.

Comparaison diamètre de centrage et diamètre extérieure.

Inscription sur le disque : épaisseur mini 23.4 mm.
Comparaison diamètre de centrage et diamètre extérieure.

Étape 3 Démontage disque.

Boite à embout Torx pour démontage des deux vis de maintien du disque.

Vis retirées et comparaison avec les neuves dans le kit de disques.

Boite à embout Torx pour démontage des deux vis de maintien du disque.
Utilisation de la T-40 pour dévissage.
Vis retirées et comparaison avec les neuves dans le kit de disques.

Étape 4 Retirer le disque.

Les vis sont enlevées, un coup de maillet pour "décoller" le centrage du vieux disque.

Disque retiré et comparaison de l'épaulement des disques

Les vis sont enlevées, un coup de maillet pour "décoller" le centrage du vieux disque.
Disque retiré et comparaison de l'épaulement des disques

Étape 5 Remontage du disque.

Remontage du disque et mise en place des deux vis de maintien de celui-ci.

Remontage du disque et mise en place des deux vis de maintien de celui-ci.

Étape 6 Comparaison des plaquettes.

Comparaison des plaquettes extérieures
Comparaison des plaquettes intérieures

Étape 7 Étrier sans plaquettes

Vue de l'étrier sans les plaquettes.

Étape 8 Préparation pour les nouvelles plaquettes.

Kit de repousse piston pour repousser le piston de frein.

Mise en place et vissage pour reculer le piston pour le passage des nouvelles plaquettes sur le nouveau disque.

Kit de repousse piston pour repousser le piston de frein.
Mise en place et vissage pour reculer le piston pour le passage des nouvelles plaquettes sur le nouveau disque.

Étape 9 Remontage de l'étrier.

Insertion des nouvelles plaquettes dans l'étrier.

Mise en place de l'étrier et vissage des vis de maintien.

Mise en place de l'agrafe avant et blocage des vis de l'étrier.

Insertion des nouvelles plaquettes dans l'étrier.
Mise en place de l'étrier et vissage des vis de maintien.
Mise en place de l'agrafe avant et blocage des vis de l'étrier.
Remonter la roue, redescendre la voiture, serrer les goujons.
Procéder de la même manière pour le coté droit du véhicule.
Pompez sur la pédale de frein afin de remettre en place le piston dans l'étrier.
