Remettre en place la durite basse du circuit.
-

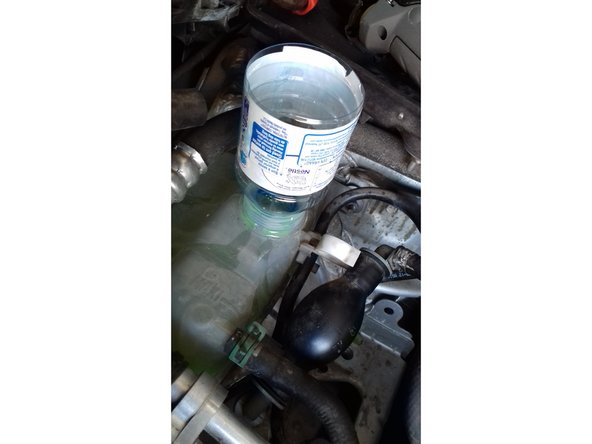

Utilisation d'un entonnoir maison pour le remplissage.
-

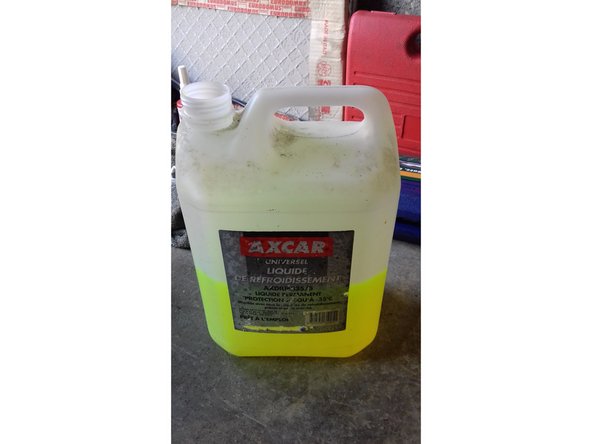

Liquide de refroidissement, prévoir deux bidon selon la quantité de liquide purgé.
-
Faire une purge lors du remplissage avec un bouchon qui se trouve sous la pompe à vide au bout de l'arbre à came.
-
-
-
Mise en place du galet tendeur.
-
Mise en place de la courroie.
-
Tension de la courroie.
-
La courroie se tend à l'aide d'une clé à 6 pans dans le sens inverse des aiguilles d'une montre.
-
-
-
Desserrage des trois vis du pignon AAC.
-
Tendre le galet pour mettre en place la courroie.
-
Tendre jusqu'au curseur témoin.
-
Serrer le galet tendeur avec une clé de 13.
-
Dégager la clé à 6 pans de l’excentrique du galet.
-
-
-
Mettre en position le curseur entre les deux repères.
-
Serrer les vis de l'AAC.
-
Retirer les piges de calage et faire plusieurs tour de moteur pour contrôler la bonne rotation du bloc moteur.
-
Après ces plusieurs tours, le curseur doit encore être dans les deux repères, sinon refaire la tension du galet.
-
-
-
Dévissage de la vis pour remettre la poulie damper en place.
-
Pose d'un tournevis pour bloquer le volant moteur.
-
Serrage de la poulie damper au couple de 12 daN.m grâce à la clé dynamométrique
-
-
-
Mise place du bloc coté culasse.
-
Position du clip de maintien.
-
Clip du maintien.
-
-
-
Carter supérieur remonté.
-
Support moteur supérieur.
-
Remontage terminé.
-
Allez c'est partie pour la pression sur le bouton "START" avec un peu d’appréhension quand même !!!
-
