Voici notre Grand Scénic 3 1.5 DCI 105cv finition dynamique de juin 2012.
-
Filtre habitacle de chez HENGST. Référence E2975LC avec charbons actifs.
-
Outils nécessaires : Un jeu de clef Torx pour le démontage des vis de fixations et des tournevis plats pour faire des leviers pour ôter les plastiques.
-
-
-
Voici l’enjoliveur de tableau de bord a déclipper.
-
Je vous conseille de commencer par le coté gauche en remontant progressivement vers la droite.
-
Vous aidez d'un tournevis pour faire levier et appuyer sur les clips en acier.
-
-
-
Pièce supportant le bouton tournant de désactivation de l'airbag passager à déclipper.
-
Pièce soulever pour accéder au connecteur du bouton tournant.
-
Déclipper le connecteur de ce bouton et retirer la pièce support.
-
Attention au joint de la porte.
-
-
-
Pour accéder à une vis il faut écarter la plastique d'habillage sous la boite à gants.
-
Puis enlever celui sous la boite a gants au niveau des pieds du passager à la console centrale.
-
-
-
Voici les 4 vis Torx qui se trouvent sous l'enjoliveur de tableau de bord.
-
Vis sous la pièce support du bouton de désactivation de l'airbag.
-
Vis sous le cache le long du joint de porte avant droite.
-
Il y a juste ces 6 vis qui tiennent la boite à gants, le reste des fixations sont des clips.
-
-
-
Les 6 vis de la boite à gants enlevées
-
La boite à gants sur le siège passager.
-
Le trou sous le tableau de bord où se trouve normalement la boite à gants.
-
-
-
Voici la zone ou se trouve le filtre habitacle.
-
Pour dégager la zone du capot du filtre
-
Écarter le tuyau de climatisation de la boite à gants. (Boite à gants réfrigérée)
-
Écarter les câbles devant le capot.
-
Enfin déclipper le cache du filtre grâce aux deux ergots.
-
-
-
Tirer sur le filtre, il va se déformer mais cela est normal, l'accès n'est pas simple, mais le filtre sort en tirant dessus.
-
Le voila sorti, il a une drôle de tête !!
-
Petite photo du logement du filtre, on peut voir l'échangeur de la climatisation sur la gauche.
-
Vérifier la propreté de l'emplacement du filtre avant de remettre le neuf.
-
-
-

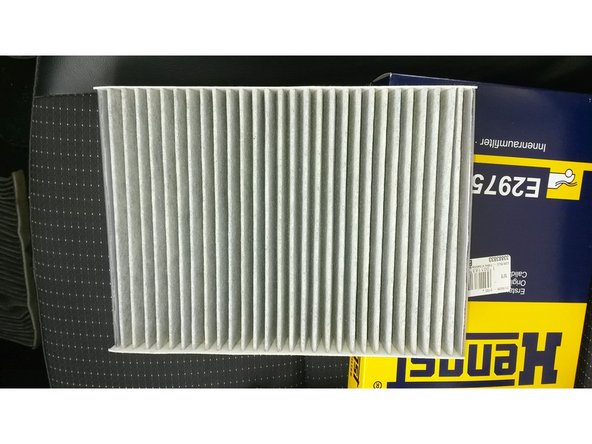

Voici le filtre sortie de son emballage.
-

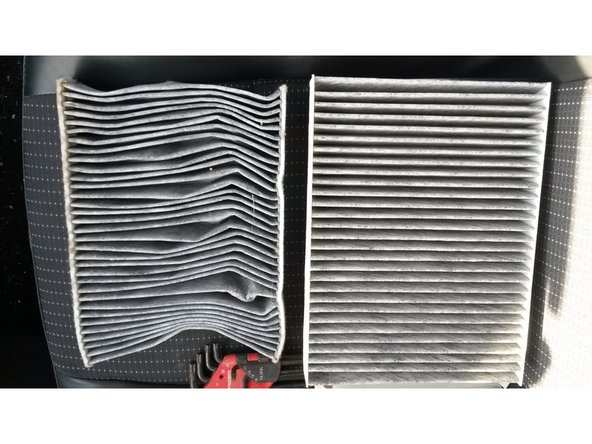

Il est de couleur gris, car il possède des charbons actifs pour les bactéries et les mauvaises odeurs.
-

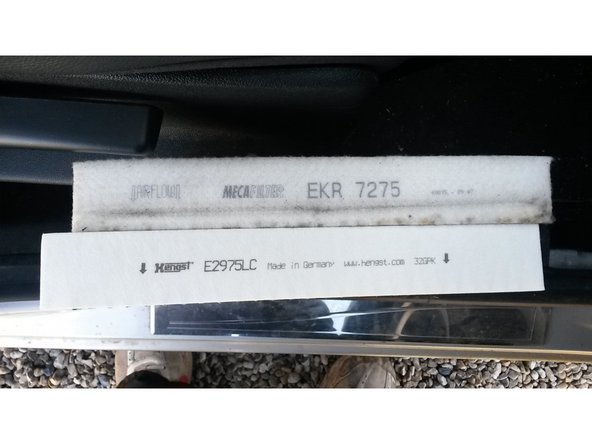

Devinez lequel est l'ancien filtre ?
-
Il y a un sens pour l'installation du filtre, il faut suivre le sens de l'air, soit les écritures vers le haut et la flèche vers l’habitacle de la voiture.
-
