Introduction
Voici la présentation du tutoriel pour le remplacement des plaquettes arrières sur un Renault Grand Scénic 3 1.5 DCI dynamique de 2012
Attention celui-ci possède le frein de parking électrique.
-
-

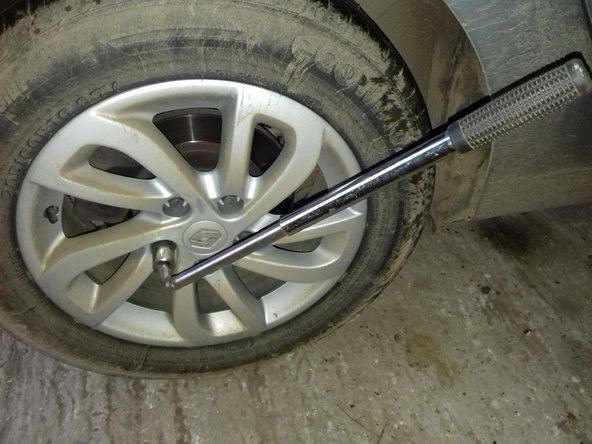

Commencer par desserrer les goujons de roues avec une douille de 17 et une clé télescopique ou clé a cliquet.
-

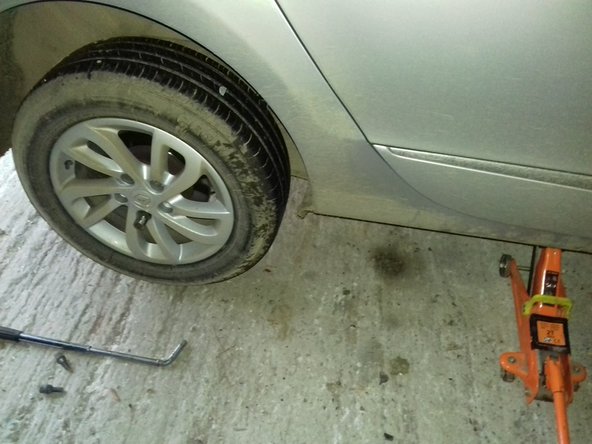

Positionner le cric et lever le véhicule jusque la roue quitte le sol.
-

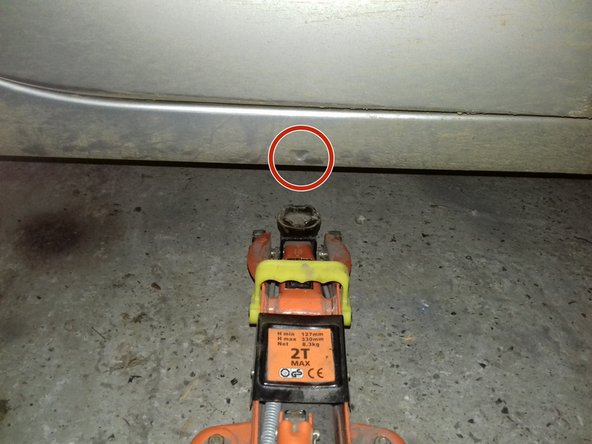

Positionner le cric à l’endroit du repère pour ne pas endommager votre bas de caisse.
-
Utiliser une chandelle pour stabiliser la voiture.
-
Finir de démonter les goujons et retirer la roue.
-
-
-
Desserrer les deux vis qui supportent le moteur avec une clef Torx.
-
Voici le moteur démonté, on peut voir l'axe de commande.
-
Voici l'arrière du piston dans lequel on pourra mettre une clef Torx pour libérer le piston de frein.
-
-
-
Dévissage de la vis du haut de l'étrier. Avec une clé de 15 et de 13.
-
Dévissage de la vis du bas de l'étrier. Avec une clé de 15 et de 13.
-
Voici les deux vis qui maintiennent l'étrier.
-
-
-
Remise en place du connecteur électrique.
-
Verrouillage par le clip rouge du connecteur.
-
