Introduction

Le modèle présenté est une Fiat 500 Nuova 1.3 MJTD 75cv

Outils

Pièces

  1. Le filtre se situe côté passager sous la boite à gants desserrer à la main les trois écrous en plastique Retirer la mousse
    • Le filtre se situe côté passager sous la boite à gants

    • desserrer à la main les trois écrous en plastique

    • Retirer la mousse

  2. Desserrer la vis torx de 25 Retirer la garniture plastique permettant l'accès au boitier du filtre d'habitacle Desserrer les deux vis à l'aide d'un tournevis plat
    • Desserrer la vis torx de 25

    • Retirer la garniture plastique permettant l'accès au boitier du filtre d'habitacle

    • Desserrer les deux vis à l'aide d'un tournevis plat

    • Retirer le couvercle plastique permettant l'accès au filtre

  3. Sortir le filtre usagé en tirant dessus, il vient tout seul. Comparer l'ancien filtre et le nouveau filtre d'habitacle pour vérifier si ils sont identiques. Comparer l'ancien filtre et le nouveau filtre d'habitacle pour vérifier si ils sont identiques.
    • Sortir le filtre usagé en tirant dessus, il vient tout seul.

    • Comparer l'ancien filtre et le nouveau filtre d'habitacle pour vérifier si ils sont identiques.

  4. Nettoyer l'emplacement du filtre si nécessaire Positionner le nouveau filtre dans l'emplacement prévu à cet effet ATTENTION AU SENS !! (pour vous aider veiller à ce que les flèches soit orienter vers l'avant du véhicule) Repositionner le cache plastique permettant de fermer le boitier
    • Nettoyer l'emplacement du filtre si nécessaire

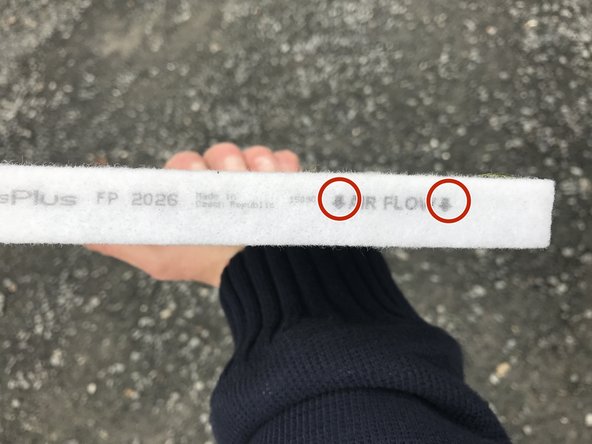

    • Positionner le nouveau filtre dans l'emplacement prévu à cet effet ATTENTION AU SENS !! (pour vous aider veiller à ce que les flèches soit orienter vers l'avant du véhicule)

    • Repositionner le cache plastique permettant de fermer le boitier

    • Serrer les deux vis à l'aide du tournevis plat

  5. Repositionner la garniture plastique Serrer la vis à l'aide du tournevis torx 25 Repositionner la garniture mousse
    • Repositionner la garniture plastique

    • Serrer la vis à l'aide du tournevis torx 25

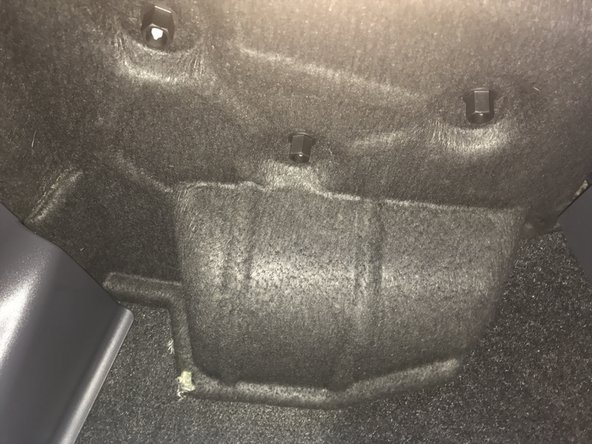

    • Repositionner la garniture mousse

    • Resserrer les trois écrous en plastique à la main
