Remplacement disques et plaquettes de frein avant sur C4 Picasso II

Rédigé par : dlychar (et 3 autres contributeurs)
  • Commentaires : 18
  • Favoris : 2
  • Réparations terminées : 22

Difficulté

Modérée

Étapes

17

Temps nécessaire

00:45:00

Sections

1

Drapeaux

1

Ce tutoriel a été créé par la communauté

Ce tutoriel a été créé par la communauté

User contributed

  1. Lever le véhicule,et le mettre sur chandelles Démonter les roues avant Démonter les roues avant

    • Lever le véhicule,et le mettre sur chandelles

    • Démonter les roues avant

    Modifier

  2. Braquer le disque pour accéder plus facilement au vis Retirer l’agrafe de maintient

    • Braquer le disque pour accéder plus facilement au vis

    • Retirer l’agrafe de maintient

    Modifier

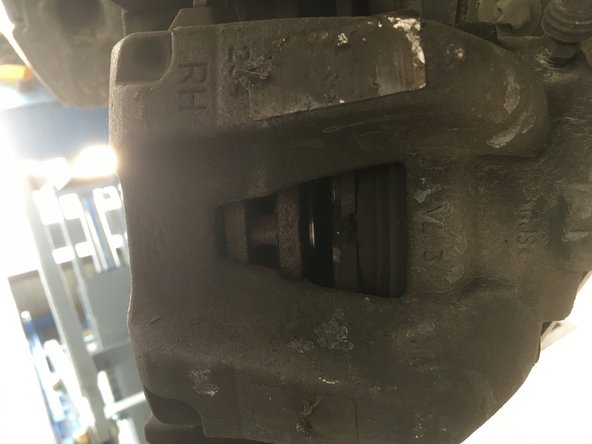

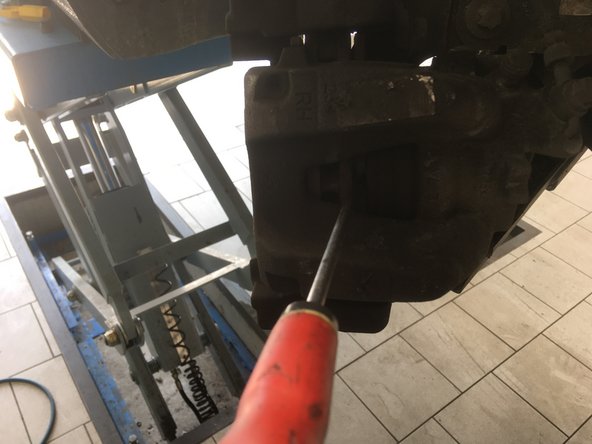

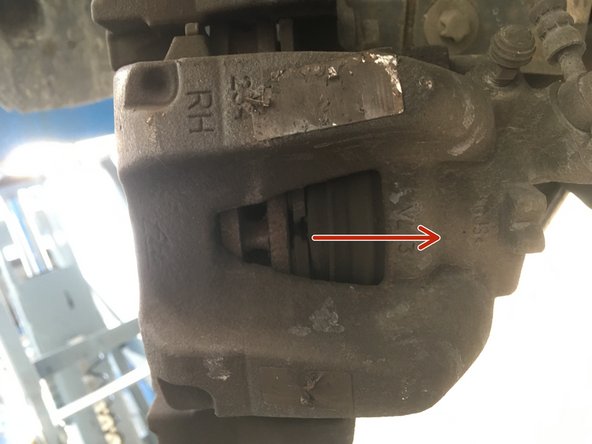

  3. Repousser le piston à l'aide du tournevis Repousser le piston à l'aide du tournevis Repousser le piston à l'aide du tournevis

    • Repousser le piston à l'aide du tournevis

    Modifier

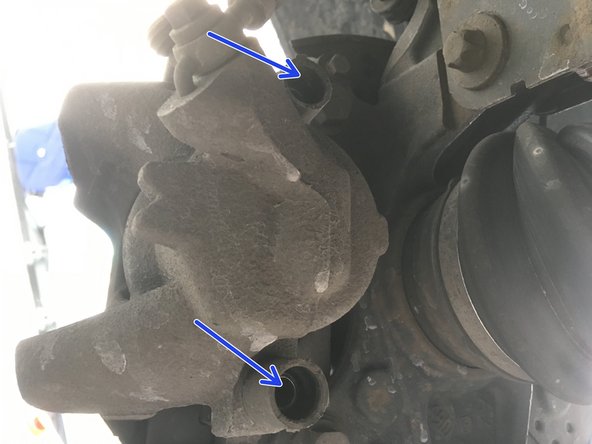

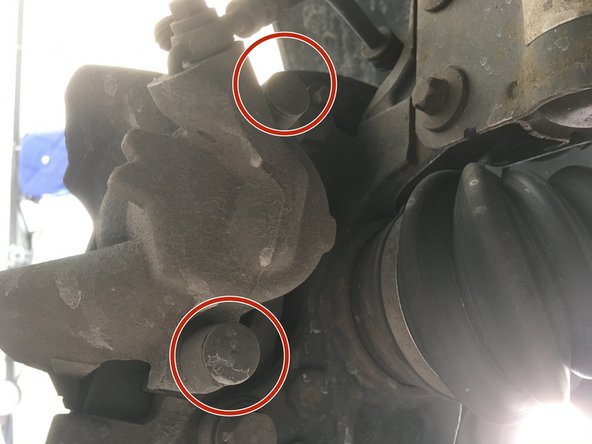

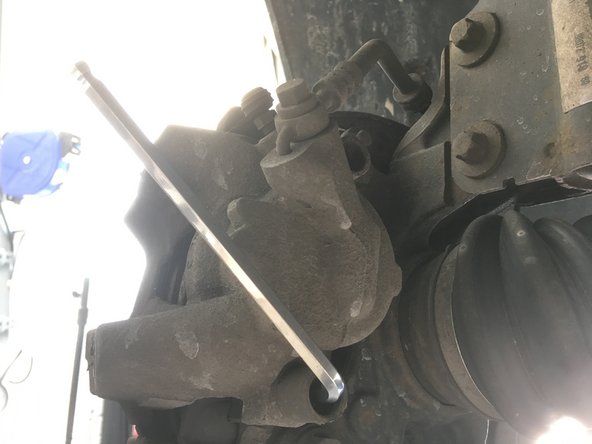

  4. Retirer les caches de protection Déviser les vis à l'aide de la clé BTR de 7 Déviser les vis à l'aide de la clé BTR de 7

    • Retirer les caches de protection

    • Déviser les vis à l'aide de la clé BTR de 7

    Modifier
  5. Modifier

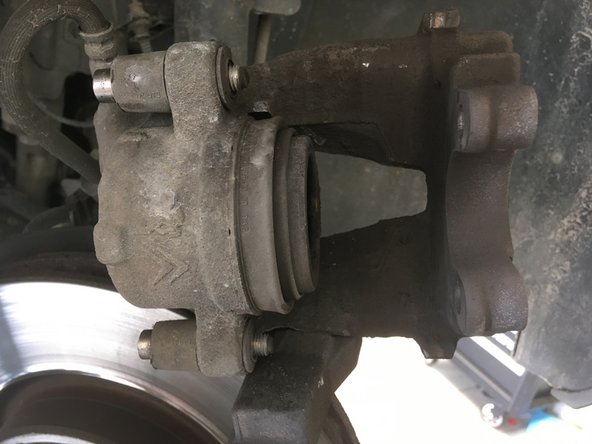

  6. Retirer les anciennes plaquettes Retirer les anciennes plaquettes

    • Retirer les anciennes plaquettes

    Modifier

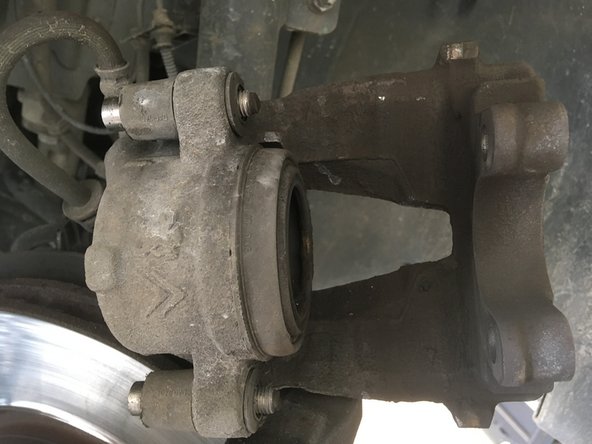

  7. Repousser le piston à l'aide d'une pince multiprise Repousser le piston à l'aide d'une pince multiprise

    • Repousser le piston à l'aide d'une pince multiprise

    Modifier

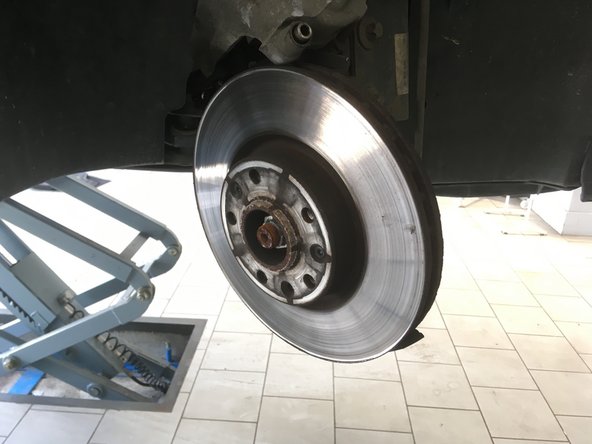

  8. Démonter les deux vis de 18 Retirer la chape Retirer la chape

    • Démonter les deux vis de 18

    • Retirer la chape

    Modifier

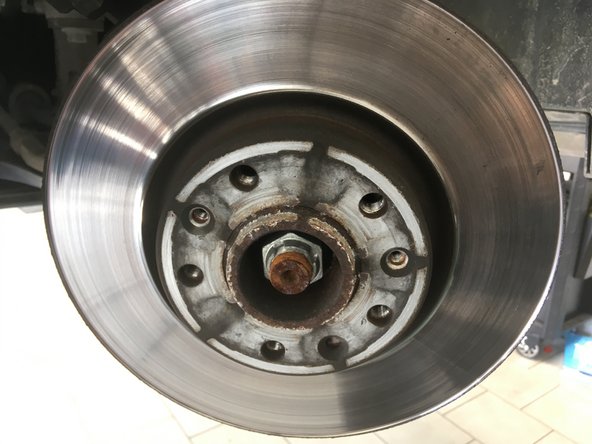

  9. A l'aide du cliquet et de l'embout Torx T30 dévissé les deux vis de T30 qui maintient le disque en place A l'aide du cliquet et de l'embout Torx T30 dévissé les deux vis de T30 qui maintient le disque en place

    • A l'aide du cliquet et de l'embout Torx T30 dévissé les deux vis de T30 qui maintient le disque en place

    Modifier

  10. Retirer l'ancien disque, si besoin aidée vous d'un marteau Nettoyer la porté du moyeu à l'aide de papier a poncer ou d'une brosse métallique

    • Retirer l'ancien disque, si besoin aidée vous d'un marteau

    • Nettoyer la porté du moyeu à l'aide de papier a poncer ou d'une brosse métallique

    Modifier

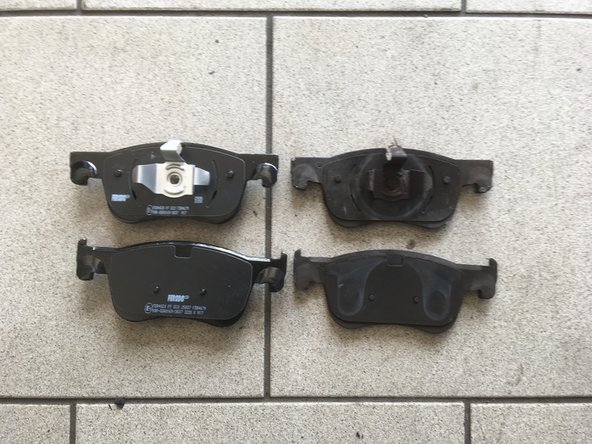

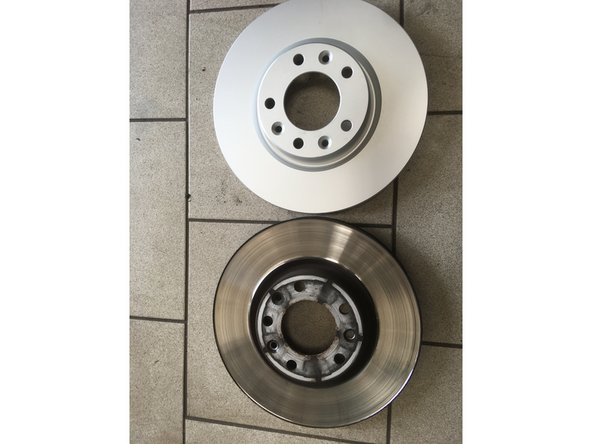

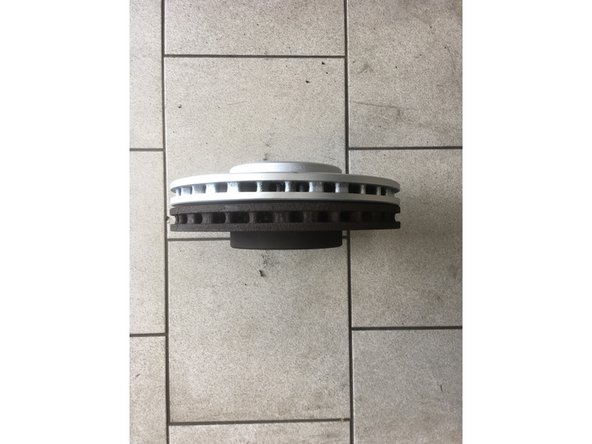

  11. Vérifier que les nouvelles pièces correspondent Vérifier que les nouvelles pièces correspondent Vérifier que les nouvelles pièces correspondent

    • Vérifier que les nouvelles pièces correspondent

    Modifier

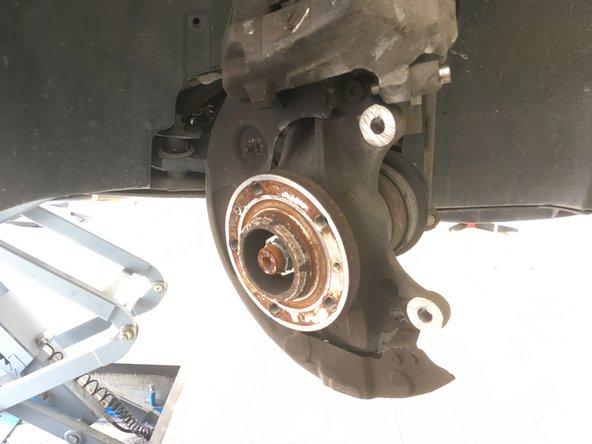

  12. Monter le nouveau disque A l'aide du cliquet et de l'embout de T30 visser les deux vis qui maintienne le disque en place

    • Monter le nouveau disque

    • A l'aide du cliquet et de l'embout de T30 visser les deux vis qui maintienne le disque en place

    Modifier

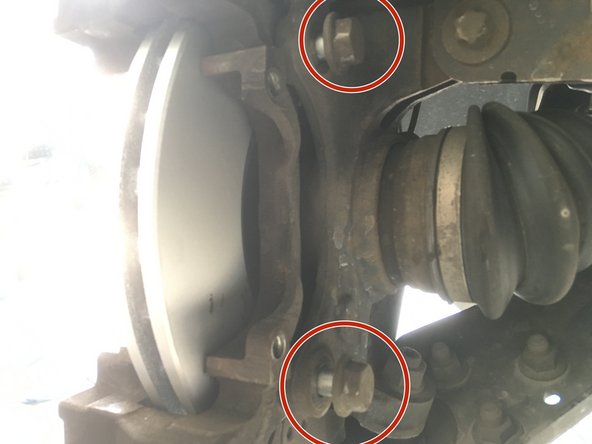

  13. Monter la chape Viser les deux vis de 18 Viser les deux vis de 18

    • Monter la chape

    • Viser les deux vis de 18

    Modifier

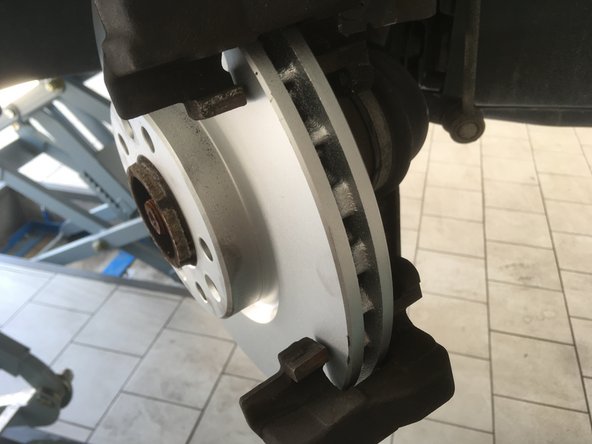

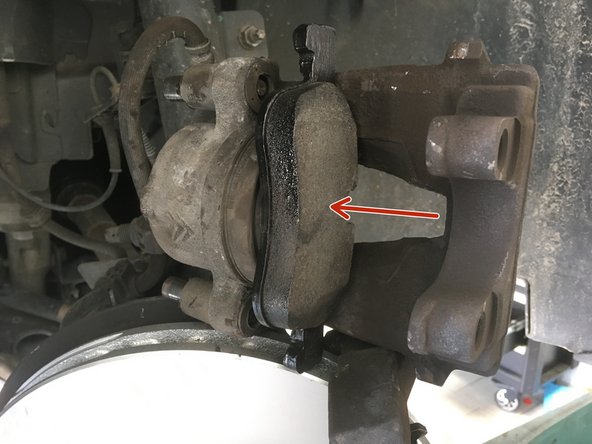

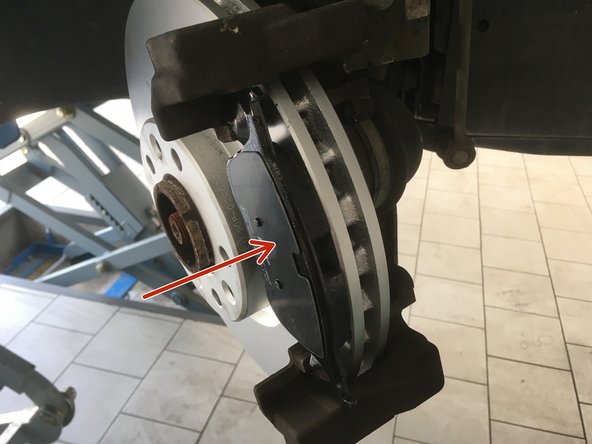

  14. Monter les plaquettes Monter les plaquettes Monter les plaquettes

    • Monter les plaquettes

    Modifier

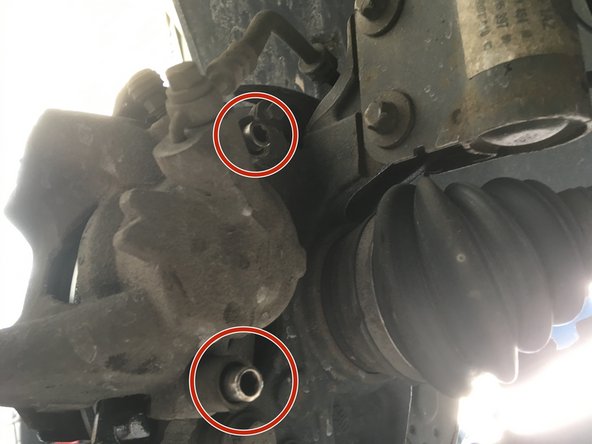

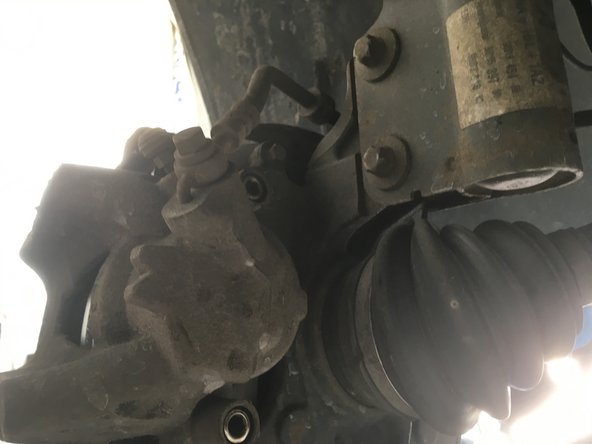

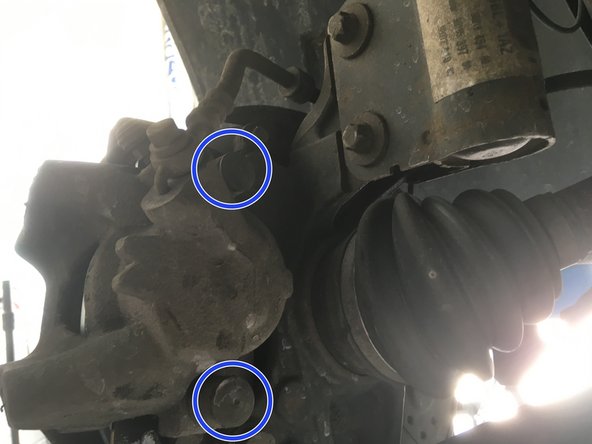

  15. Monter l'étrier visser les deux vis BTR de 7 Remettre les deux cache

    • Monter l'étrier

    • visser les deux vis BTR de 7

    • Remettre les deux cache

    Modifier
  16. Modifier
  17. Modifier
Conclusion

Pensez a pomper plusieurs fois sur la pédaler de frein après leur remplacement.

Il est nécessaire d'effectuer un rodage de 500 km après le remplacement des frein.
